creo软件中，切换到分析选项卡下，我们就可以使用测量工具来测量角度，选择两条边或者两个面之后，就会显示角度的测量结果。本经验跟大家分享测量角度的使用技巧。工具/原料morecreo软件creo三维模型方法/步骤1/11分步阅读

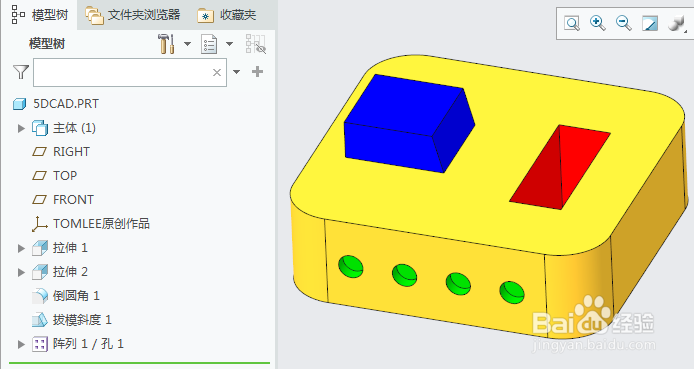

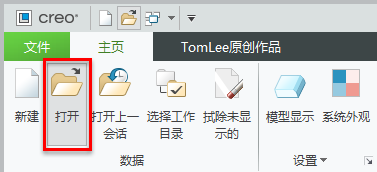

启动creo软件，在creo软件界面中点击打开文件图标，打开需要测量的creo三维模型。

2/11

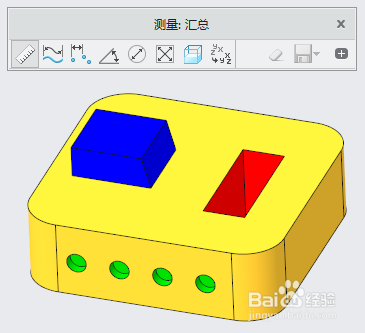

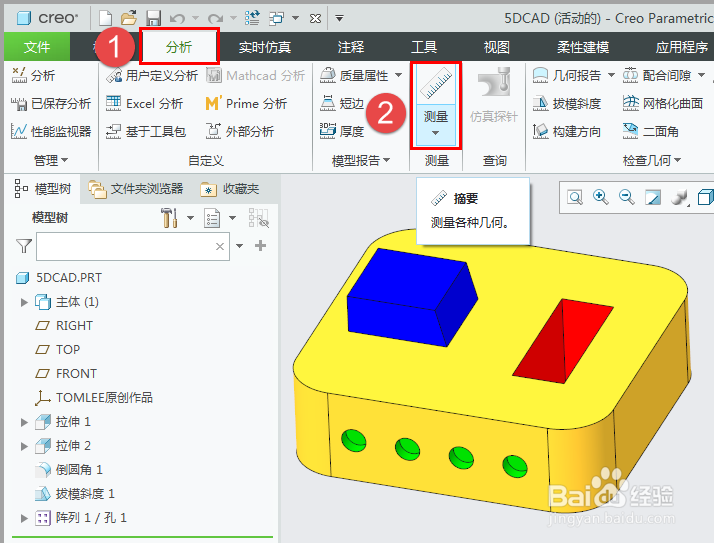

creo软件界面中切换到分析选项卡，点击测量图标，启动测量汇总工具。

3/11

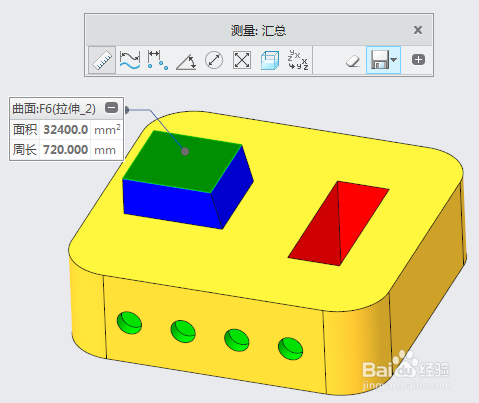

鼠标左键选择一个面，马上会显示一个带引线的测量信息显示面板，可以用鼠标左键选中拖动到模型显示区的任意位置。

4/11

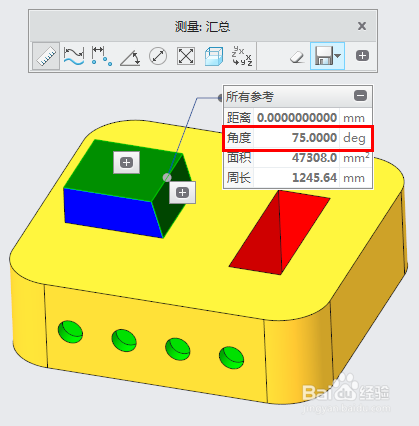

可以按住ctrl键再多选另一个面，测量角度结果会显示在信息显示面板，同时面的测量信息不再显示，两个面上还有一个“+”符号，可以点击，会增加这个面的测量信息显示。信息显示面板内容比较多，第二项就是我们测量的角度数值。

5/11

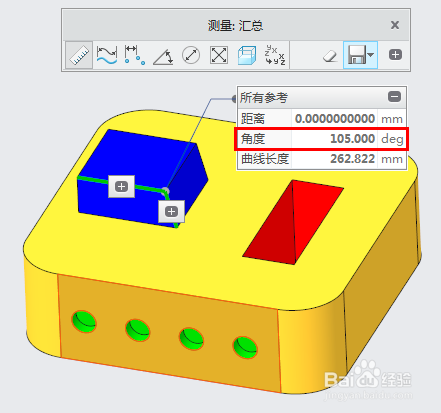

如果选择两条边测量角度，也是同上操作方式，按住ctrl键多选两条边，就会显示测量信息面板，第二项就是测量的角度数值。两条边上还有一个“+”符号，可以点击，会增加这条边的测量信息显示。

6/11

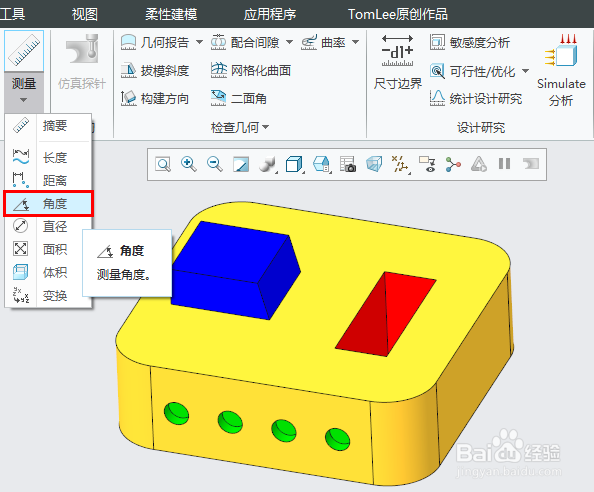

单击鼠标中键，可以退出当前测量指令。我们再来介绍一个不同的操作方式，这次点击测量图标下的箭头，在展开的菜单中点击“角度”，这样我们不是进入测量汇总，而是直接选择了角度测量。

7/11

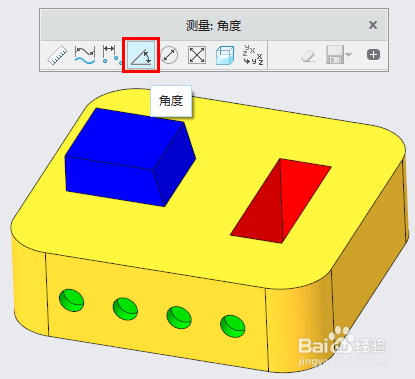

其实如果你先选择了测量汇总，也可以在工具条上点击角度来切换，creo的分析测量切换类型更加灵活。

8/11

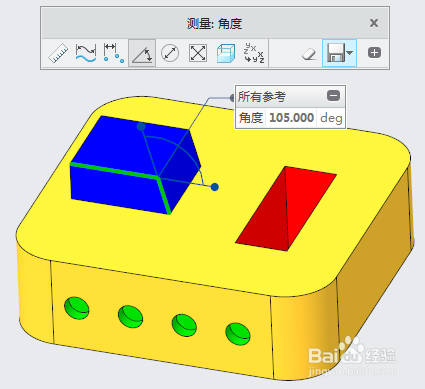

再次选择上面两条边来进行测量，这次显示的信息就只是两条边的角度，不会有其他信息。

9/11

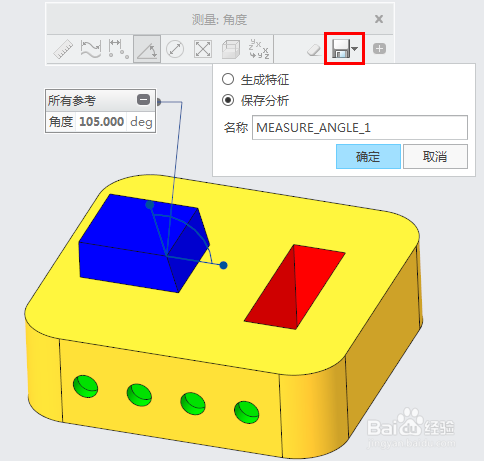

完成测量后，如果有需要，我们还可以在测量对话框中，点击保存图标来保存分析或者生成特征。

10/11

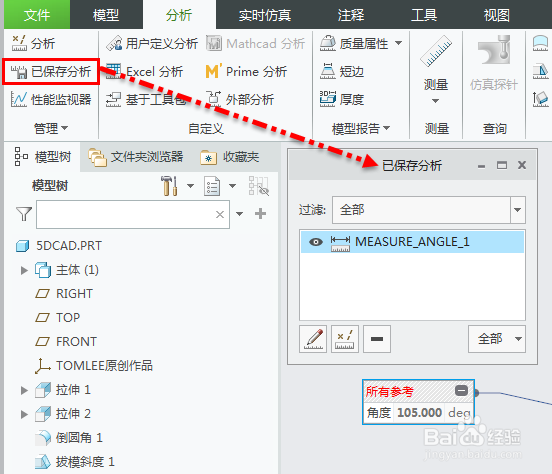

如果选择保存分析，以后在“已保存分析”中查看分析结果，并可以对分析进行编辑和隐藏等操作。

11/11

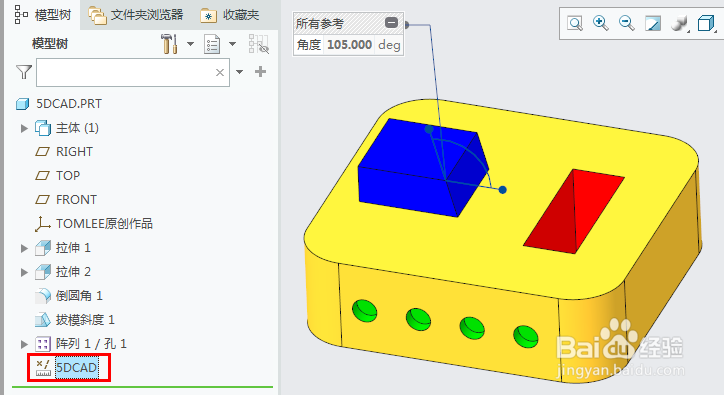

如果选择生成特征，就会将分析测量创建成一个特征，保存在模型树上。

注意事项

无需特别选择角度的测量，汇总测量一样可以测量角度。

测量两条边或者两个面的角度，需要按住ctrl键多选。
