订阅ICEM CFD平面网格拉伸/扫描/旋转成体网格的方法

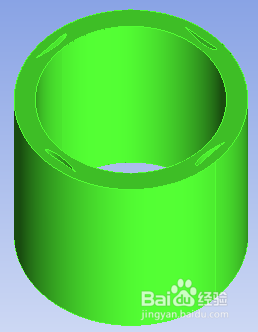

来源：网络收集 点击： 时间：2024-03-04打开ICEM，导入几何模型，3D或2D都可以，本例导入3D叶轮流域，方便介绍。

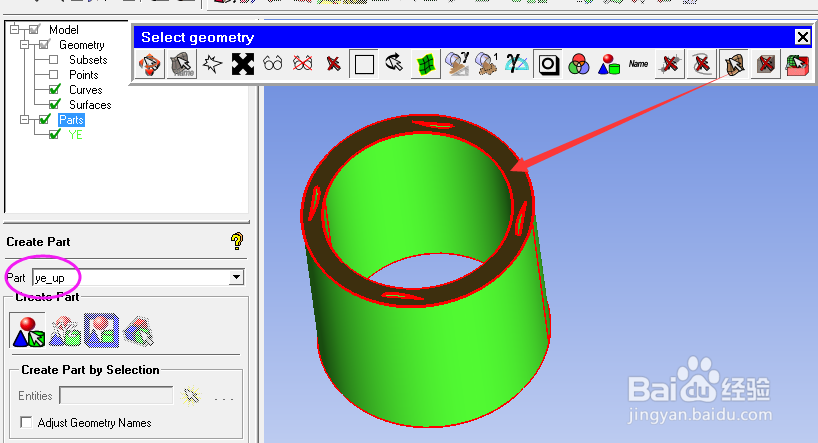

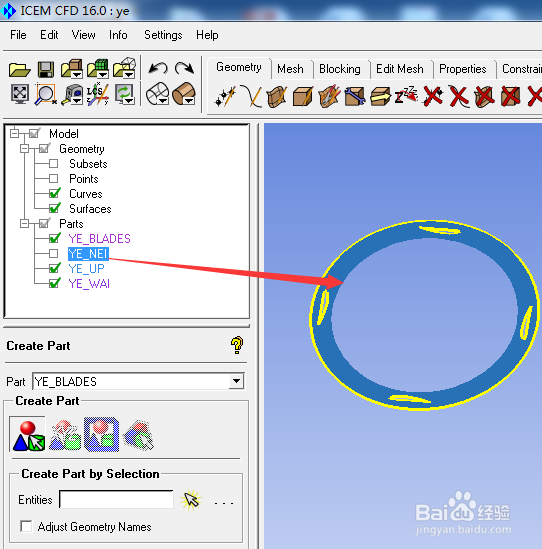

2/10选择上平面，命名为ye_up。

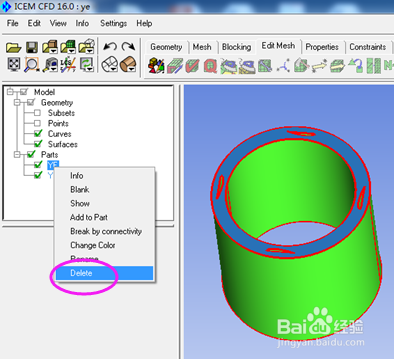

3/10删除ye_up之外的所有几何元素。

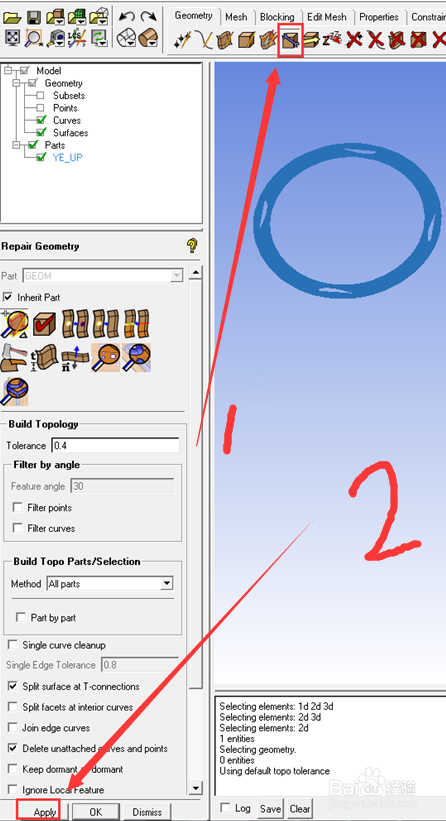

4/10采用默认方法修复几何。

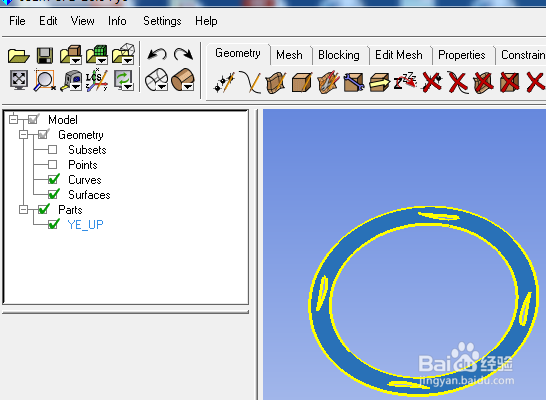

5/10修复后平面的边缘多了一些控制线，显示为黄色。
6/10这些黄色控制线在拉伸之后将形成不同的侧面，因此需对这些线分别命名，拉伸后形成的面的名字将继承这些线的名字，命名如下。注意，若此时不对线进行命名，那么拉伸后顶面和所有的侧面将包含在同一个PART中，需要在或许CFD求解器中再分离。

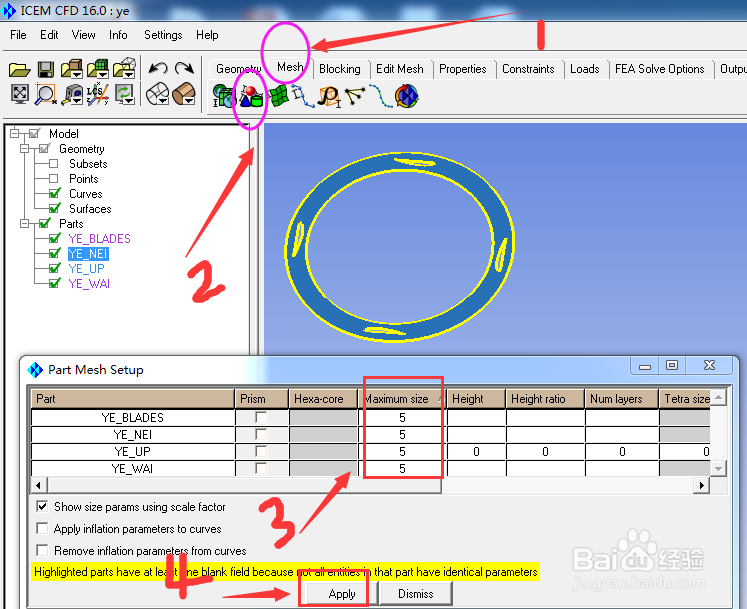

7/10设置网格尺寸如下。

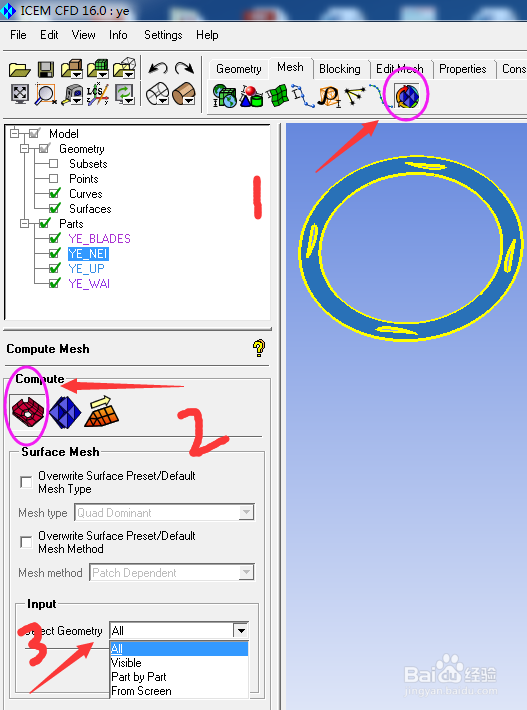

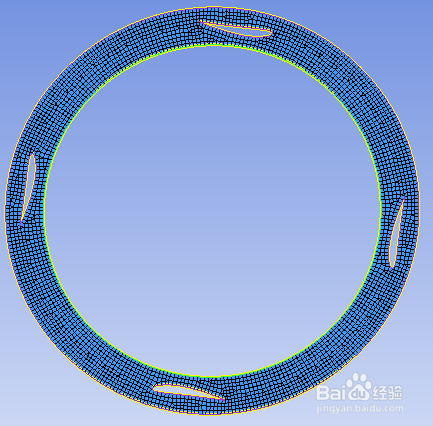

8/10生成面网格，过程及效果如下。

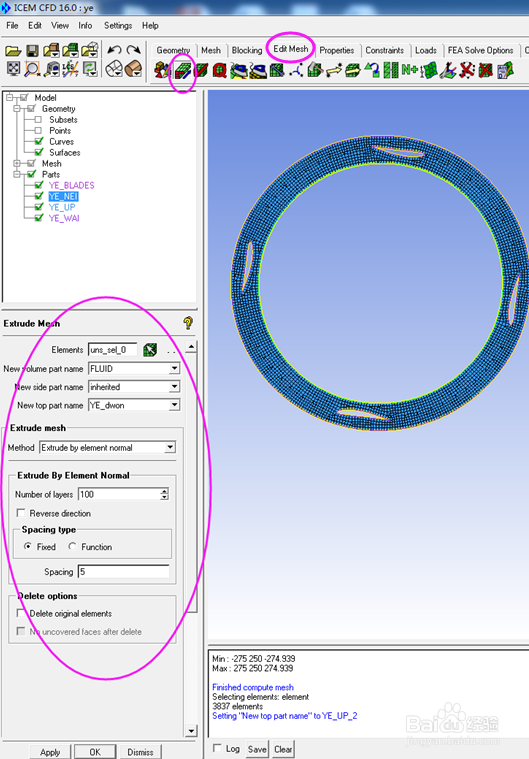

9/10拉伸成体网格。依次点击“Edit mesh”-“Extrude mesh”，弹出“Extrude mesh”的属性窗口。
1、Elements：指源网格，即前面已创建的面网格；
2、New volume part name：指即将生成的体网格名称，默认fluid可改。
3、New side part name：指侧面名字，默认inherited，即继承线的名字。
4、New top part name：指拉伸后顶面的名字，自动给一个默认名可改。
5、Extrude mesh method：指拉伸方式，共四种：extrude by element normal、extrude along curve、extrude by vector、extrude by rotation。
6、Number of layers：指拉伸层数。
7、Reverse direction：可选项，指拉伸方向是否要反向。
8、Spacing type：可选fixed或者Fuction。
9、Spacing：指每层网格厚度。
10、Delete original elements：可选项，指是否删除源网格。
10/10本例中按上述设置，效果如下（隐去了外圆柱面网格）
注意事项若源网格不对线进行命名，那么拉伸后顶面和所有的侧面将包含在同一个PART中，需要在或许CFD求解器中再分离。
将面网格旋转或扫描成体网格的方法与此类似，参照执行即可。
