    Solidworks 如何将钣金件展开?出下料图?

    来源:网络收集  点击:  时间:2024-03-04
    【导读】:

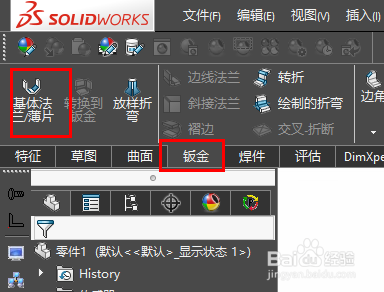

    SolidWorks 钣金模块 专门用来建立钣金模型的,同样的,这个模块还有一个展开功能,可以快速的将钣金件展开成下料图。本篇经验主要介绍这种操作方法。工具/原料moreSolidWorks 2016钣金模块方法/步骤1/10分步阅读

    新建零件,新建草图。

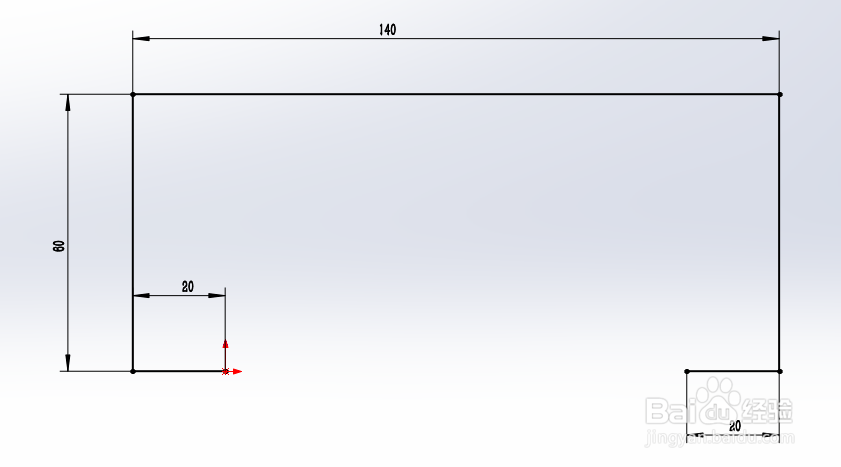

    如图所示尺寸,构建出钣金所需草图。

    2/10

    调用薄片命令,建立钣金体。

    3/10

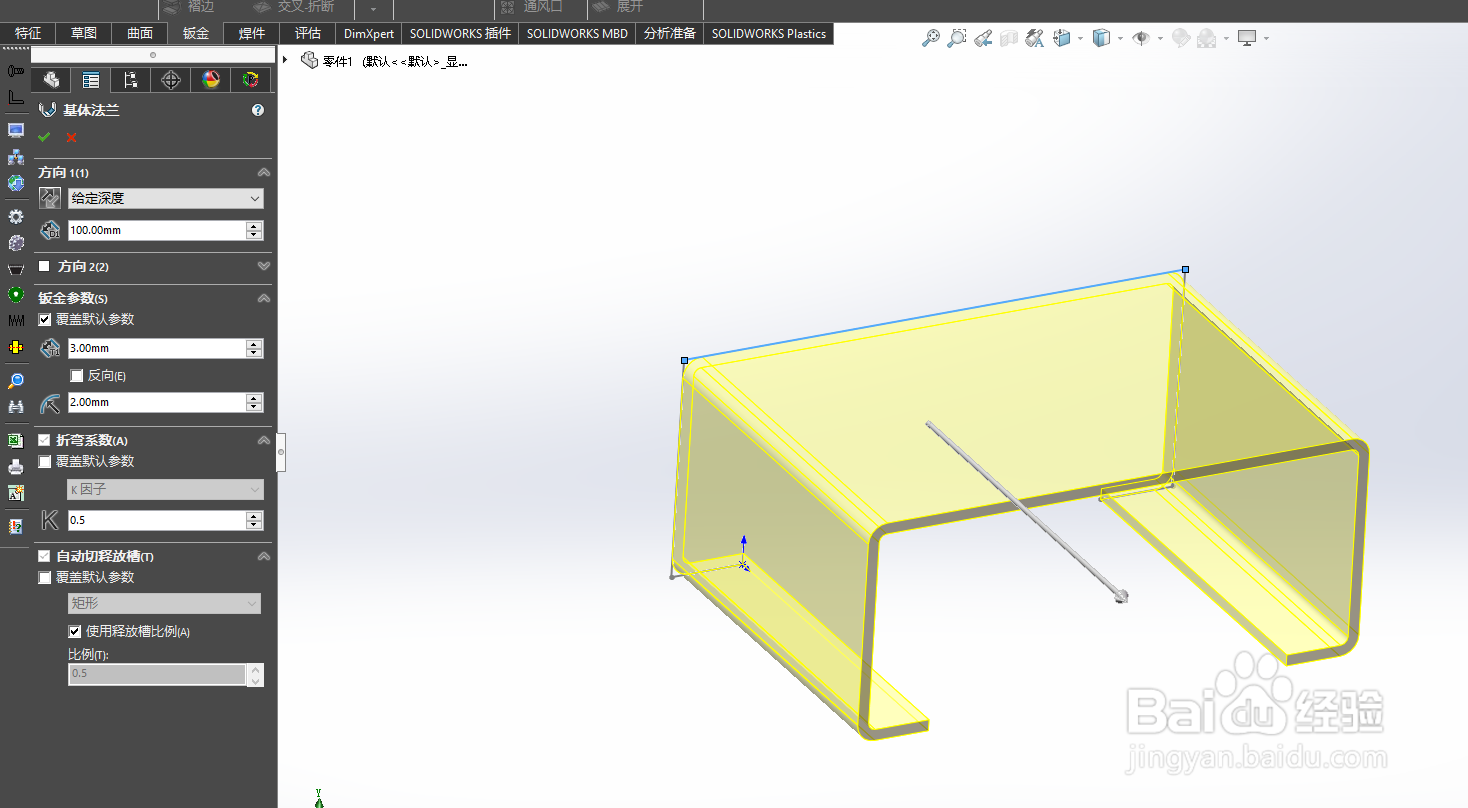

    如图设置参数,壁厚3mm,深度100mm。

    4/10

    产生实体后,在底部切除成型 六个圆孔。

    5/10

    顶部切除成型 减重槽口。

    6/10

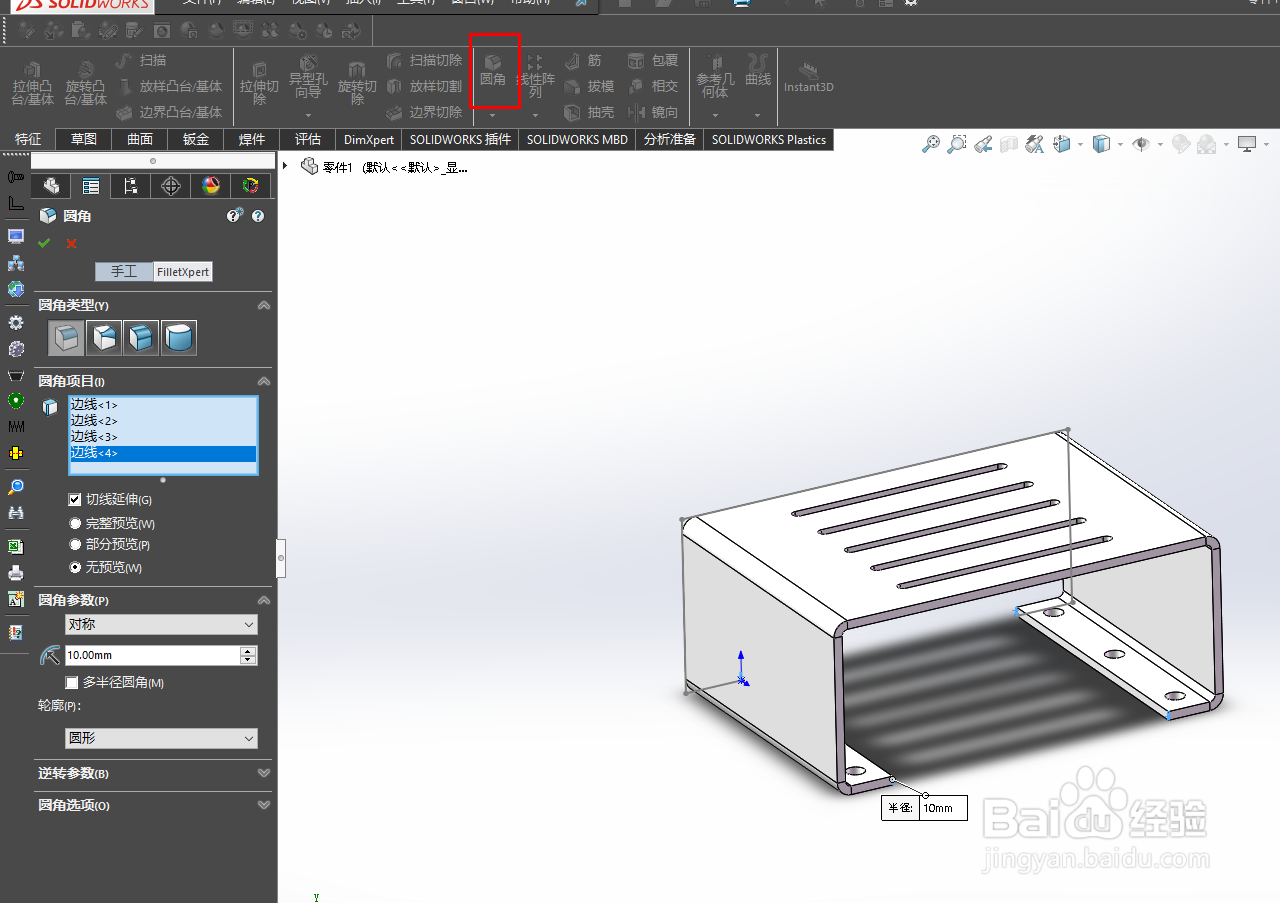

    调用圆角命令,去除钣金件的锋利角边。

    7/10

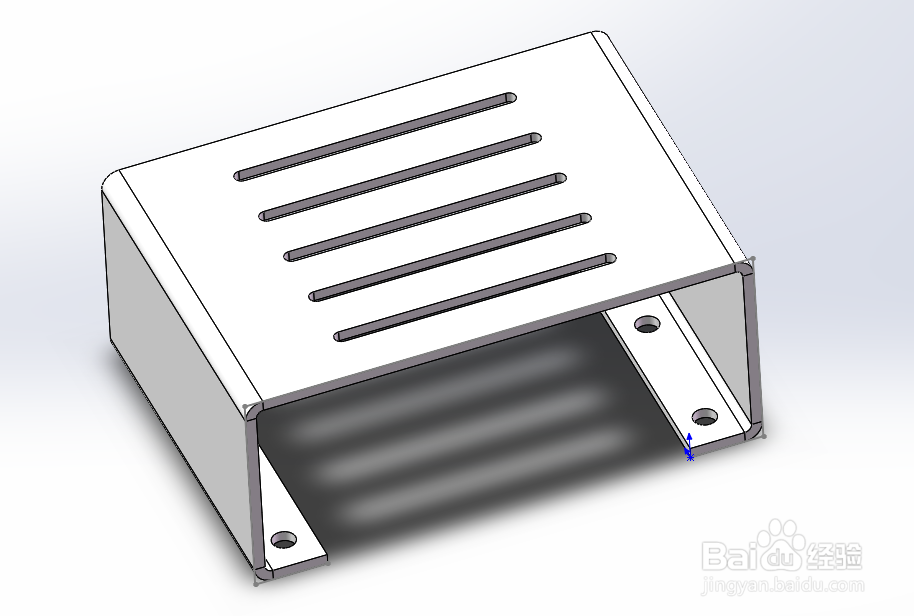

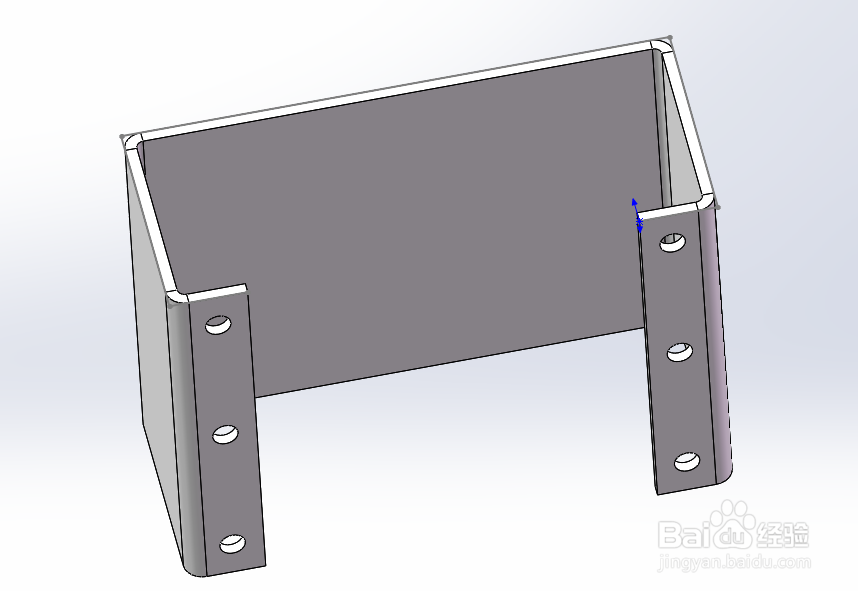

    完成钣金体建模。

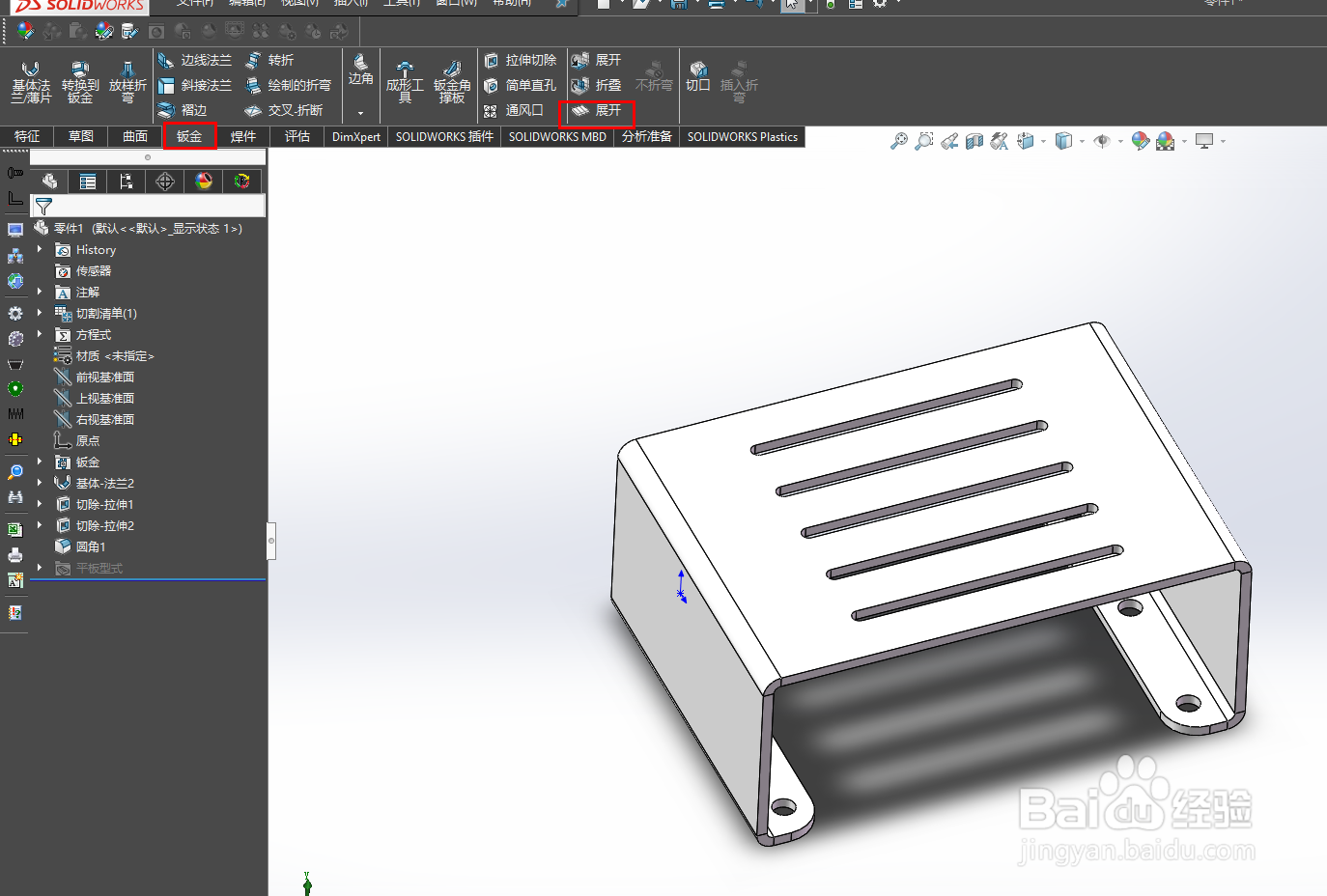

    按图所示位置,找到展开命令。

    8/10

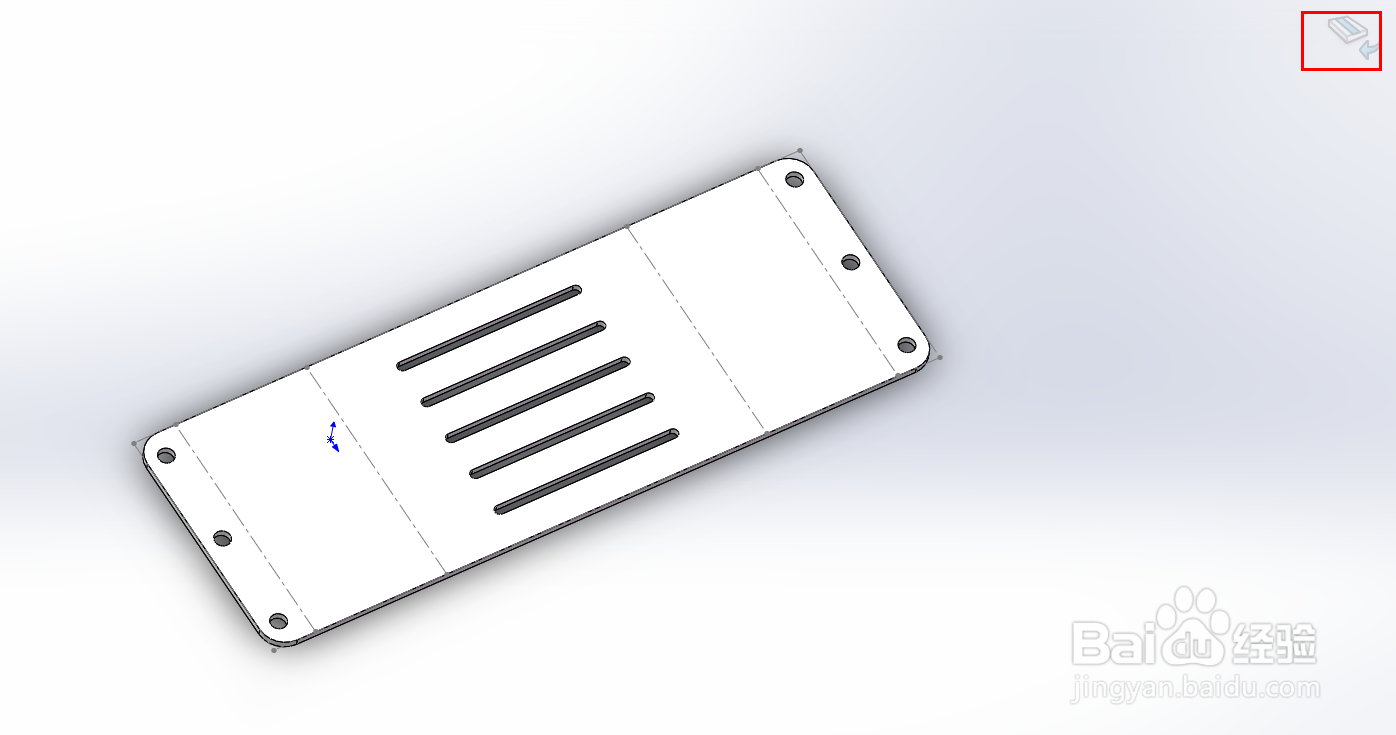

    展开后,如图所示。

    是一张壁厚均匀为3mm的板,且标注出折弯线。

    此时,右上角有一个返回的图标,点击可返回钣金。

    9/10

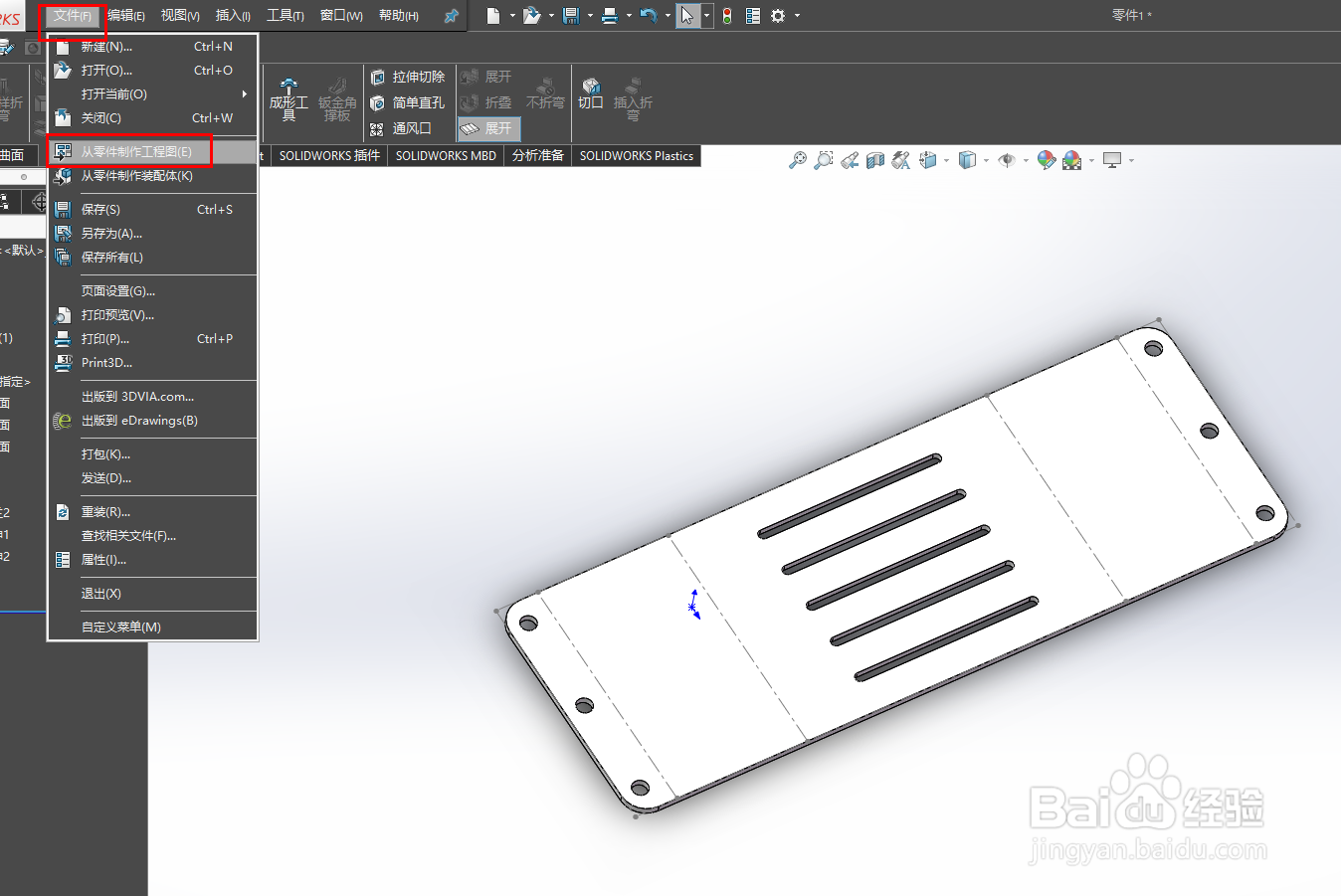

    在展开状态下制作工程图。

    10/10

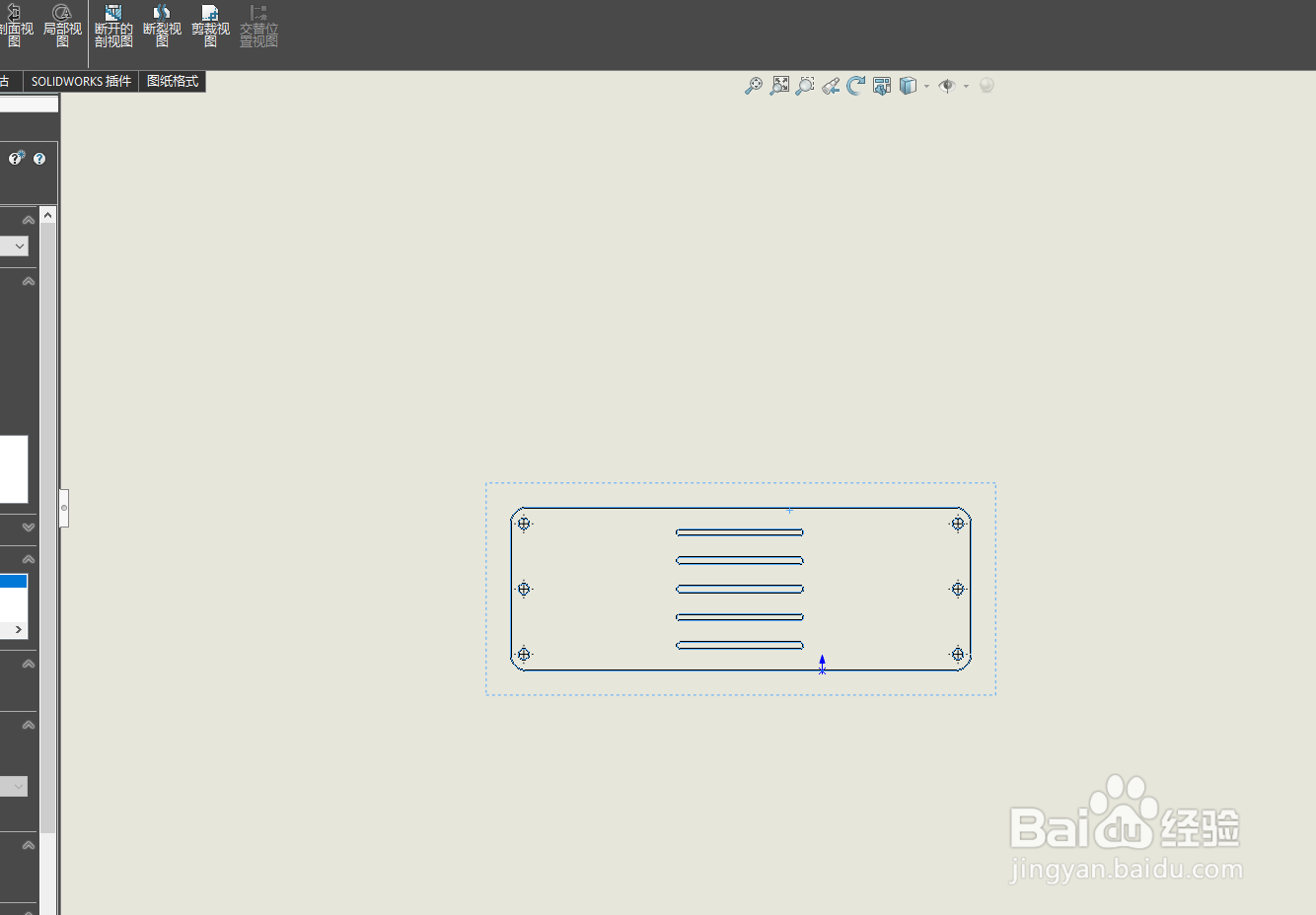

    将平面图拖入图纸框内,设置图纸比例1:1,即下料图纸。

    至此,钣金体展开成下料图完成。

    注意事项

    注意展开应该符合钣金加工工艺;

    图纸应在展开状态下导出。
