提升塑钢眼镜框表面真空镀喷涂的方法

来源：网络收集点击：时间：2024-03-06

【导读】：

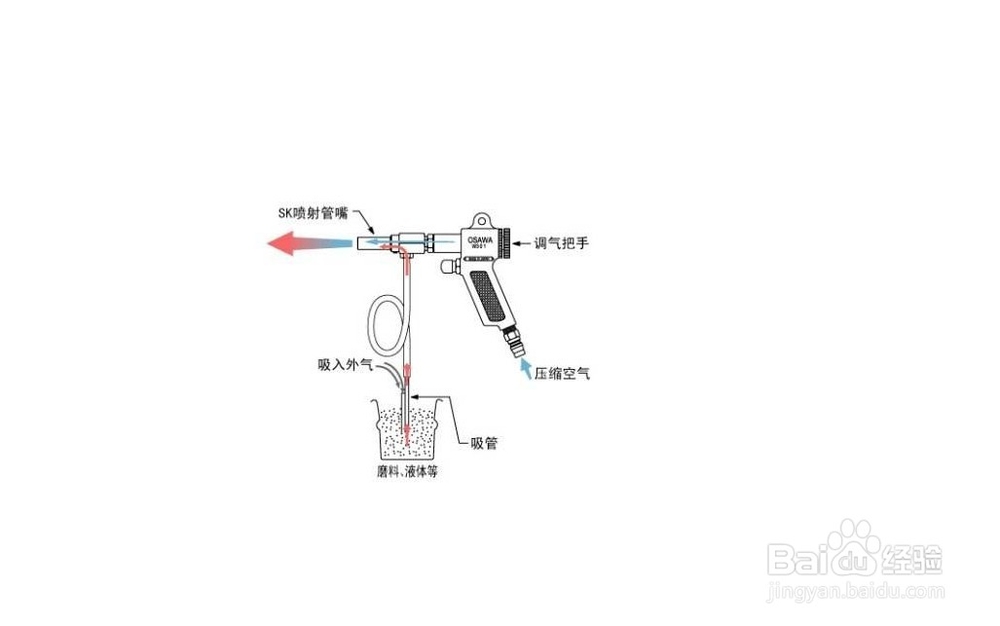

塑钢眼镜框也称为PEI眼镜框。这种材质比较轻盈，韧性和硬度高，且不易变形，所以佩戴起来不会给耳朵鼻梁造成压力。其材质主要有金属、塑料（树脂）、天然材料等。喷涂作业需要环境要求有百万级到百级的无尘车间，喷涂设备有喷枪，喷漆室，供漆室，固化炉/烘干炉，喷涂工件输送作业设备，消雾及废水，废气处理设备等。喷涂中的主要问题是高度分散的漆雾和挥发出来的溶剂，既污染环境，不利于人体健康，又浪费涂料，造成经济损失。工具/原料morePEI聚醚酰亚胺喷枪喷涂工件输送作业设备PEI塑钢处理剂方法/步骤1/7分步阅读

塑钢的材料是PEI指聚醚酰亚胺（Polyetherimide）是琥珀色透明固体，不添加任何添加剂PEI原料颗粒图片就有固有的阻燃性和低烟度，氧指数为47%，燃烧等级为UL94-V-0级，密度为1.28~1.42g/cm3。

2/7

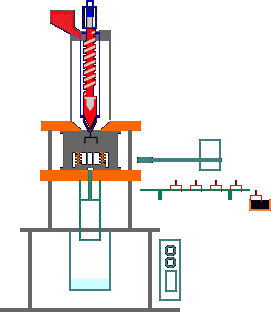

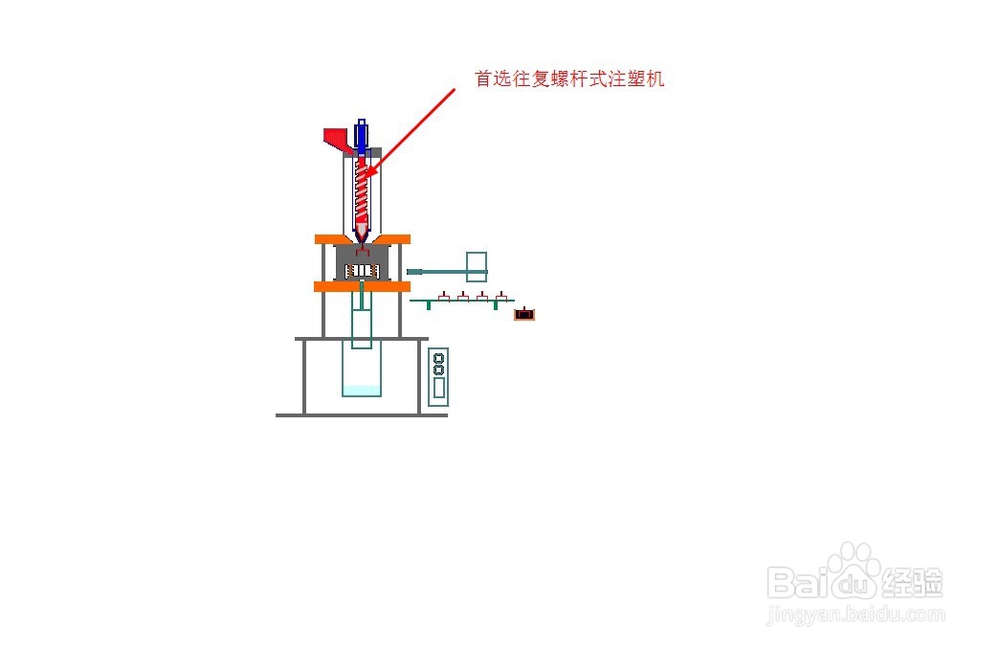

PEI*树脂可以在大多数标准注塑机上注塑。建议使用往复式螺杆注塑机。

确定用于注塑特定PEI*树脂部件的设备大小时，应考虑的两个基本因素是总注射重量和总投影面积。

3/7

PEI具有吸湿特性并可导致材料降解，要求湿度值应小于0.02%。4小时的干燥处理。普通类型材料为340～400℃增强类型材料为340～415℃模具温度107～175℃注射压力700～1500bar。

4/7

真空电镀是在素材上先喷一层底漆，再做电镀由于素材是塑料件，在注塑时会残留空气泡，有机气体，而在放置时会吸入空气中的水分.另外，由于塑料表面不够平整，直接电镀的工件表面不光滑，光泽低，金属感差，并且会出现气泡，水泡等不良状况.喷上一层底漆以后，会形成一个光滑平整的表面，并且杜绝了塑料本身存在的气泡水泡的产生，使得电镀的效果得以展现。

5/7

注塑工艺没把握好技术，所以造成多气泡，易锻炼，通透气差，电镀工艺的塑钢眼镜框颜色为喷上去的，易存在素材表面缺陷和附着力不强等问题，容易出现脱落，掉漆的现象。

6/7

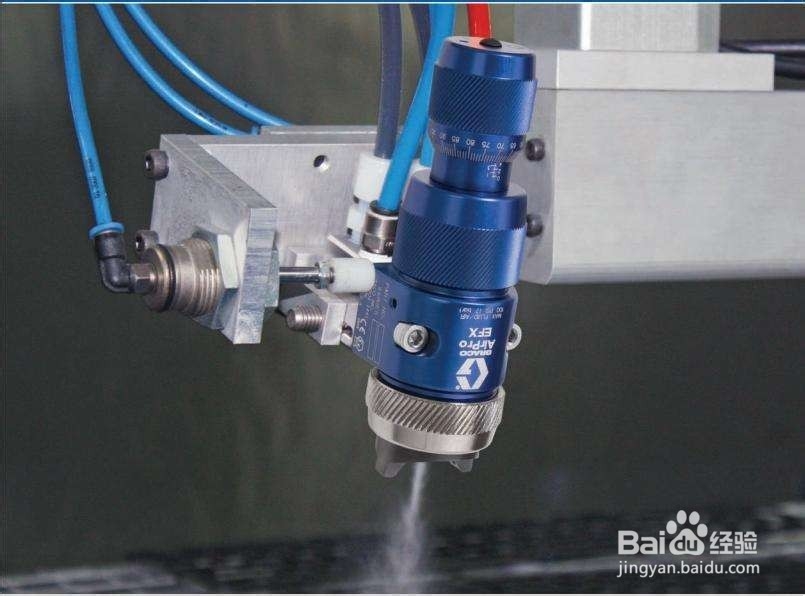

自动喷漆设备可以360度任意角度旋转死角处可以全面喷涂，具有很好的表面质量，喷涂涂层平整、光滑、致密、无刷痕、滚痕和颗粒。高效省漆环保，自动智能隔爆，动作编写调试灵活，程序可以存取白条以上。

7/7

眼镜框在底材上面先喷一层底涂主要起到提高附着力，瑕疵遮盖力和光泽度、丰满度。塑钢（PEI）眼镜框的底涂却比较难处理，因为塑钢底材一碰到强一点的溶剂就很容易烧焦，烧焦材料就报废了。PEI塑钢处理剂能多倍开稀使用，无需烘烤。对PEI材质在眼镜架方面广泛应用，解决材质表面涂装时常常出现附着力差掉漆现象而研发的一种附着力处理剂。主要作用就是通过提升塑钢底材与涂层之间的层间附着力，来解决掉漆问题。
