订阅UG建模环境中直线的画法
来源：网络收集 点击： 时间：2024-03-06【导读】：
ug在草图环境和建模环境中画直线，有明显的区别，下面我们来学习下在建模环境中直线的画法工具/原料more电脑ug软件方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
注意事项
在建模环境中画直线大致分为三种方法，1、通过捕捉点画直线，2、绘制成角度的直线，3、绘制与坐标轴平行的直线

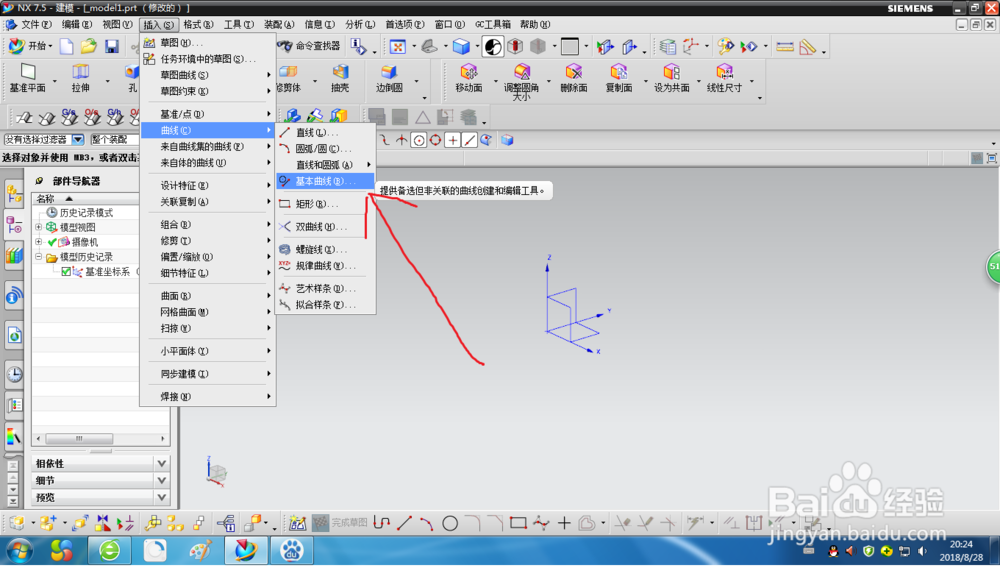

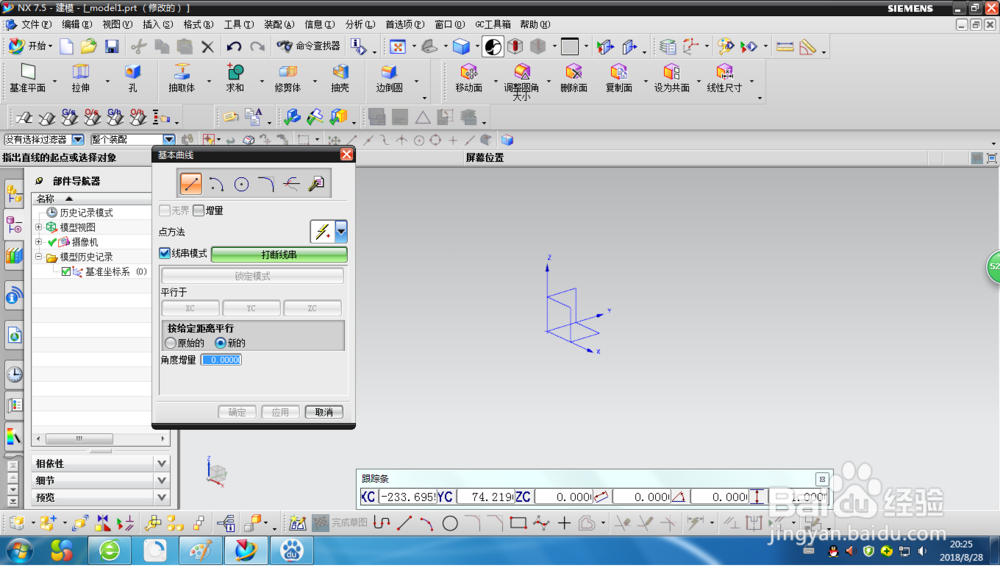

2/9打开界面如图，该对话框包括直线、圆弧、和圆等常用的曲线
3/9第一种方法：通过捕捉点绘制直线，如图我们捕捉点1和点2做直线

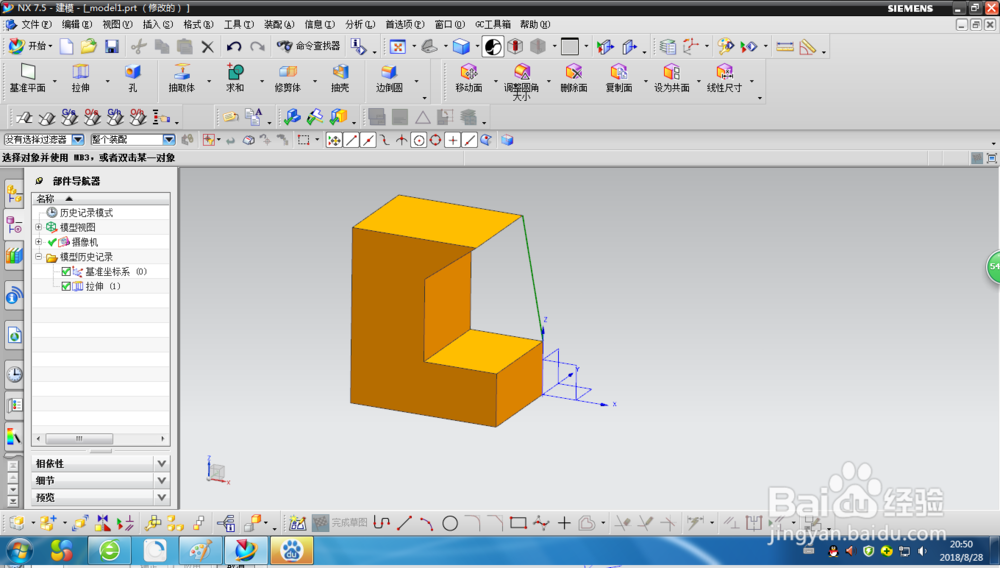

4/9做出的效果如下图

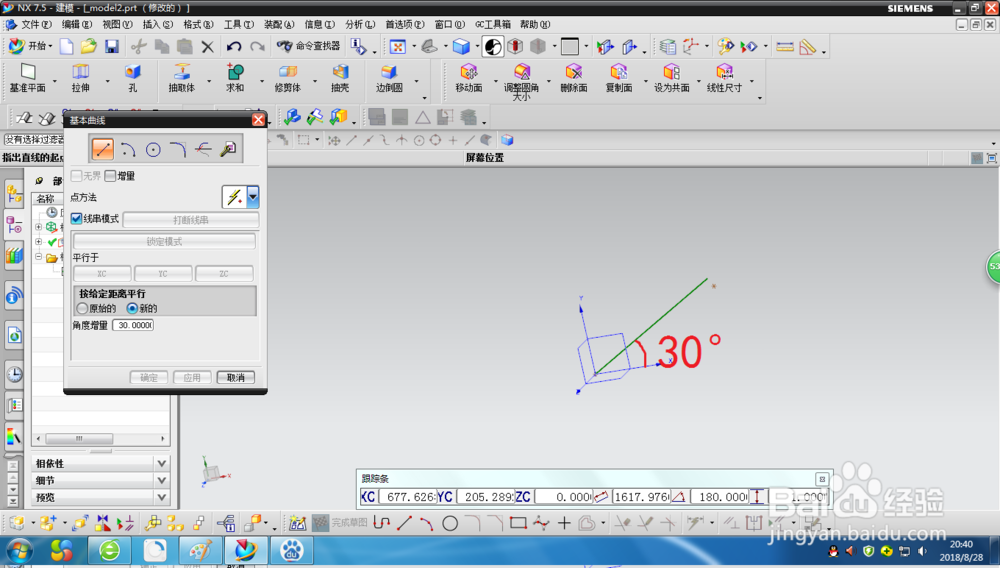

5/9第二种方法：绘制成角度的直线，选择远点作为起点，然后如输入角度值，比如30°，

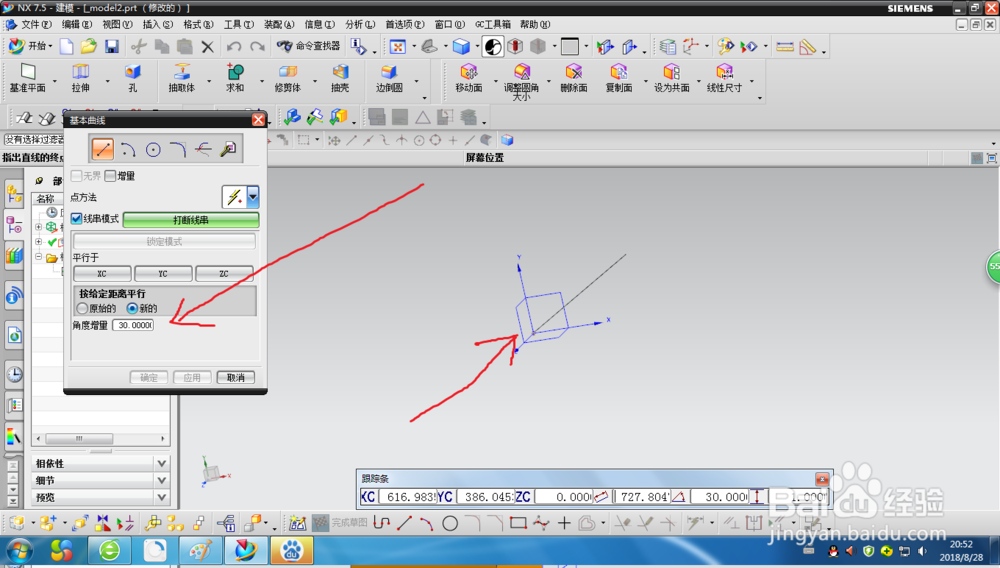

6/9接着点击左键即可，如图

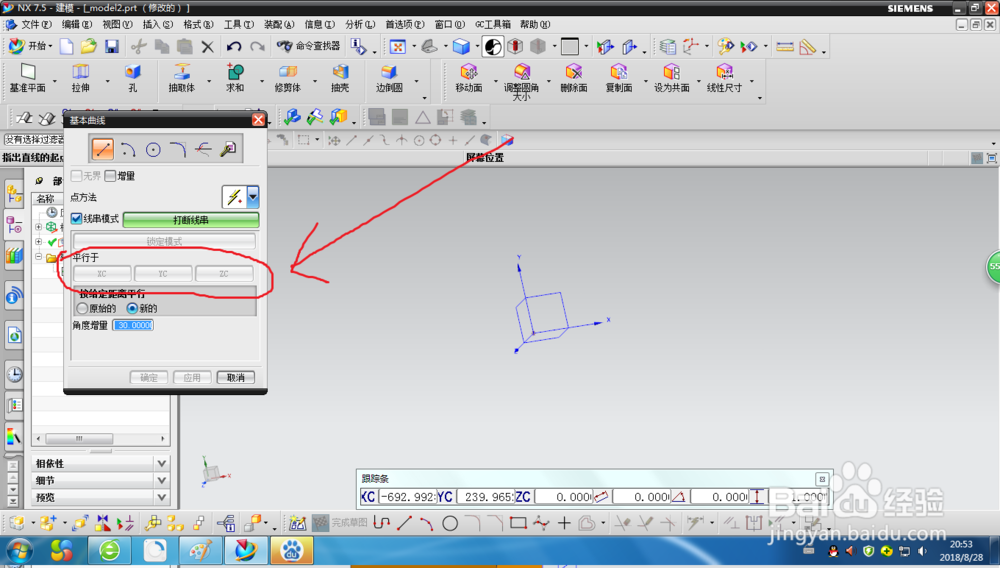

7/9第三种方法：绘制与坐标轴平行的直线。当鼠标在任一点点击起点时，【平行于】下面的XC、YC、ZC就由灰色变为亮色，点击那个，所画的直线就与那个平行。如图，未选起点之前是灰色的

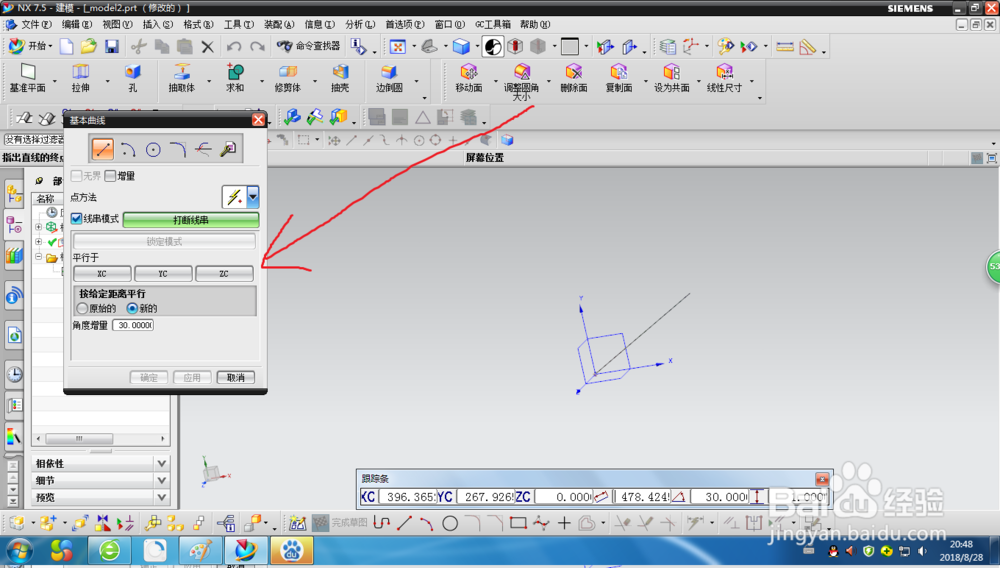

8/9选择起点之后，XC、YC、ZC就由灰色变为亮色

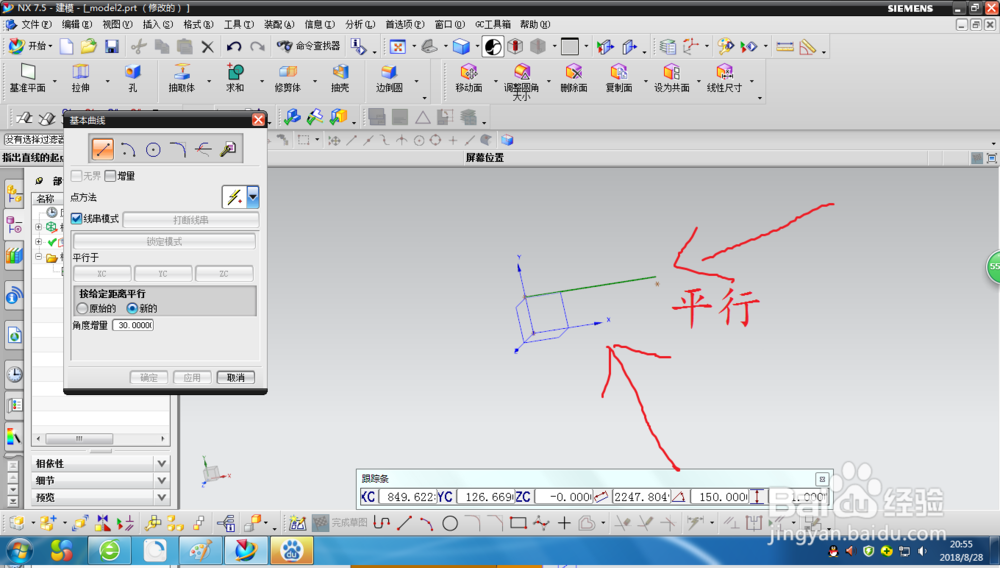

9/9然后选择一个基准轴，然后你绘制的直线就会平行于基准周，如图
注意事项可以在【跟踪条】对话框中相对对应的文本框里设置起点。
