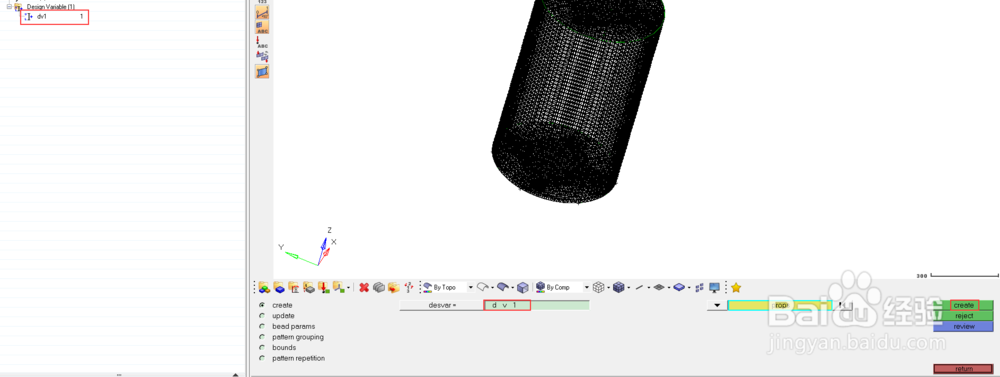

1）点击optimizationtopographycreatedesvar=dv1，property=guan，即我们创建的油罐的材料属性，创建好的壳单元设计变量如下：

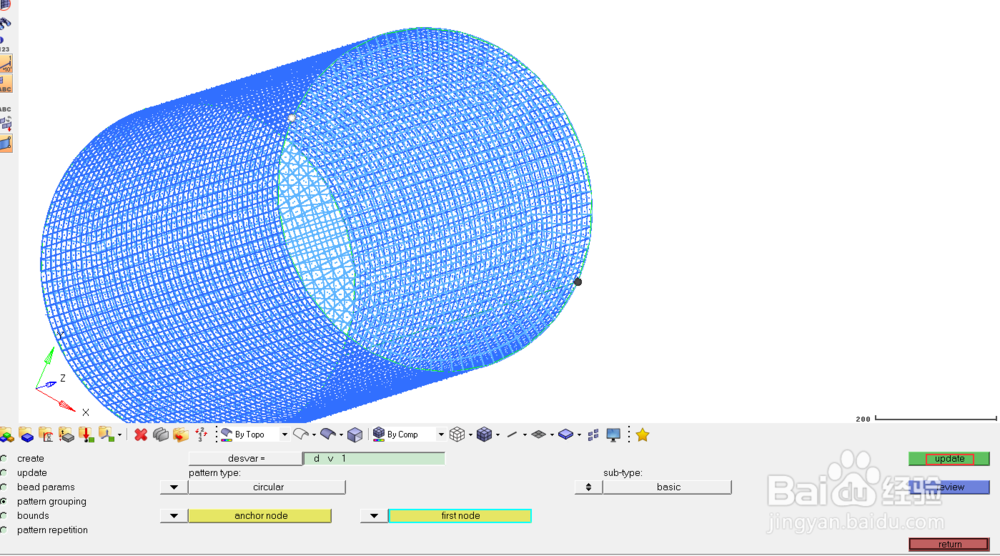

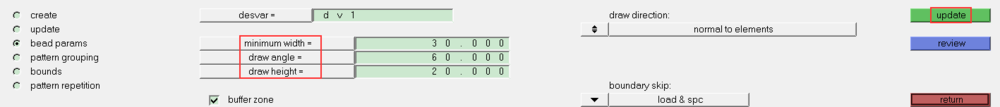

2）点击界面下的bead params,在创建的形貌优化变量下施加起筋的起筋宽度30mm.起筋高度20mm，起筋的角度60°，具体的操作如下，点击update：

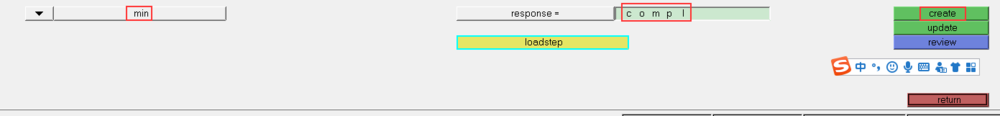

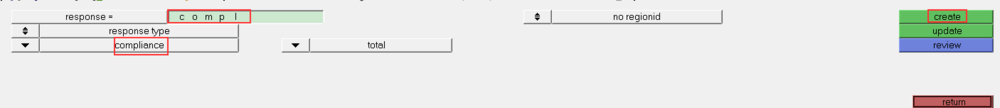

3）点击return，添加全局的刚度最大，柔顺度最小的响应，点击responseresponse=compl,type=compliance（全局的柔顺性最小），点击create，点击return，objective施加目标函数mincomplcreate,如下：

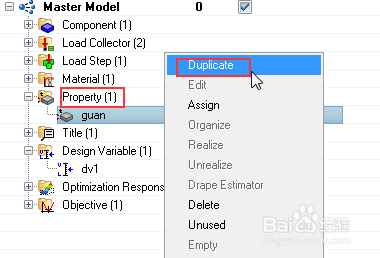

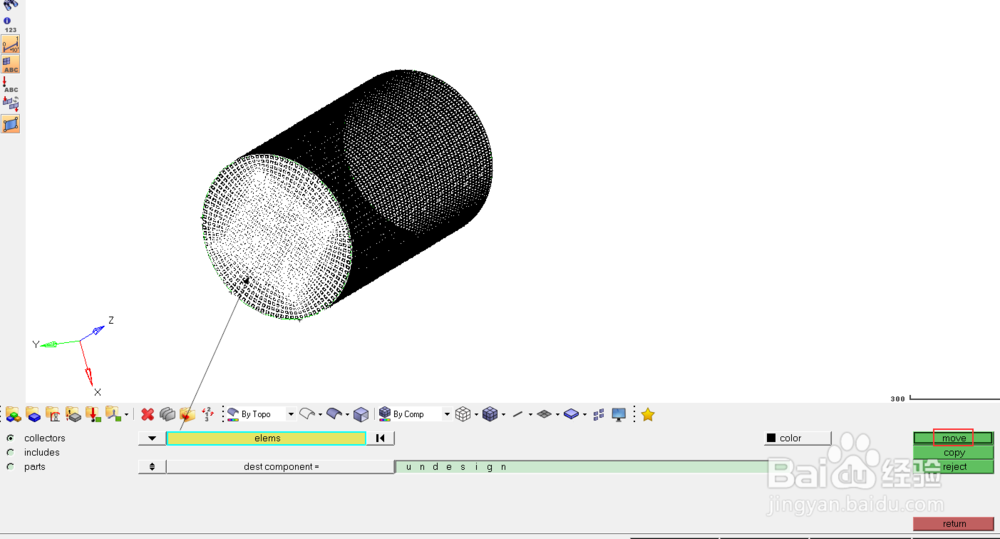

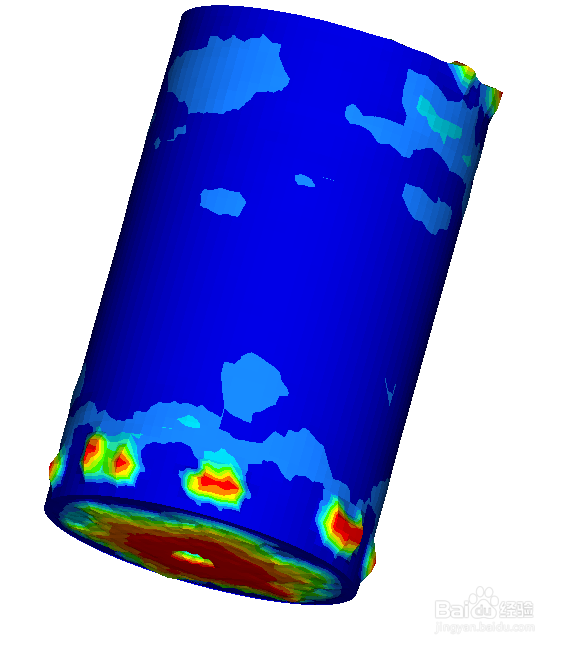

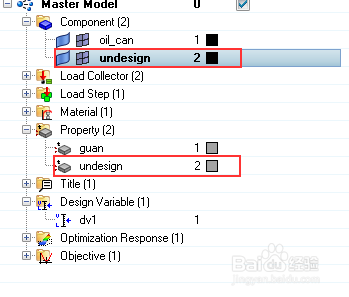

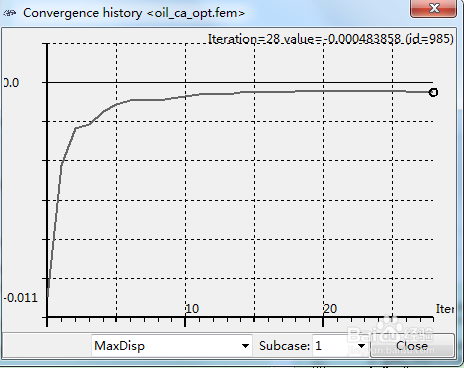

4）点击查看结果后进行修改优化，在不施加起筋约束的情况下，起筋的位置不一不利于工业加工，我们将上下底面设置为非设计区，在壁上施加起筋方向，点击propertyduplicate=undesign（创建名为非设计区的属性），componenteduplicate=undesign（创建名为非设计区的组件），点击organize，将上下底面移入undesign组件：

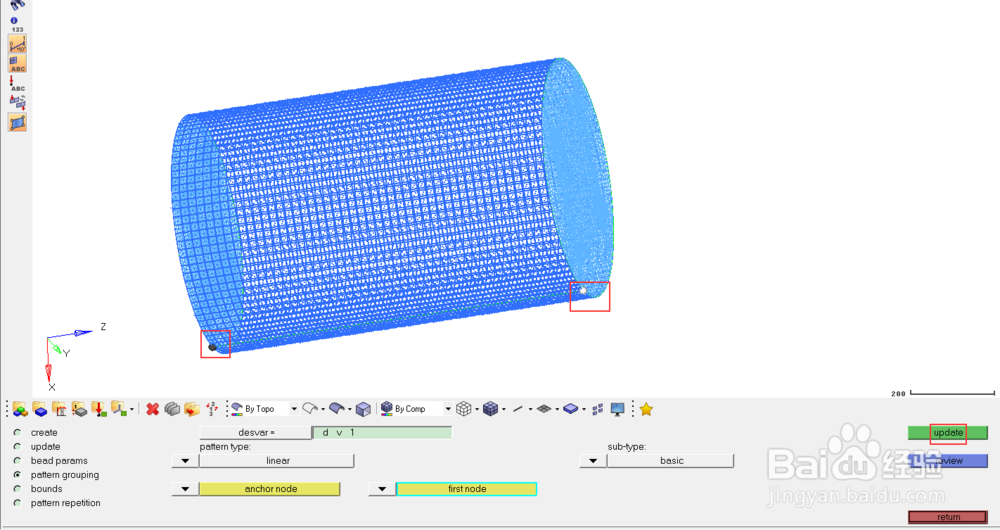

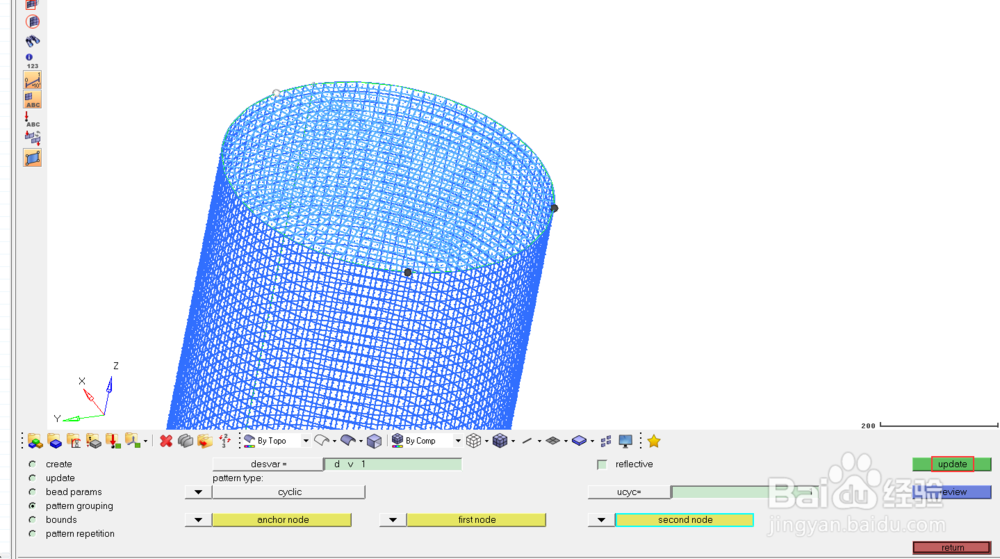

5）约束筒壁的起筋方向是上下环形的起筋，点击optimizationtopographypatten groupinglinear定义起筋方向，update更新约束如下，再一次的求解：
