带键槽的螺纹轴UG练习三维建模

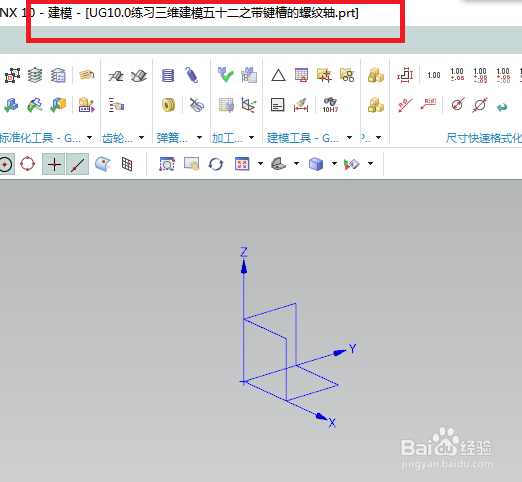

如下图所示，
打开UG10.0软件，新建一个空白的模型文件。
另存为：UG10.0练习三维建模五十二之带键槽的螺纹轴

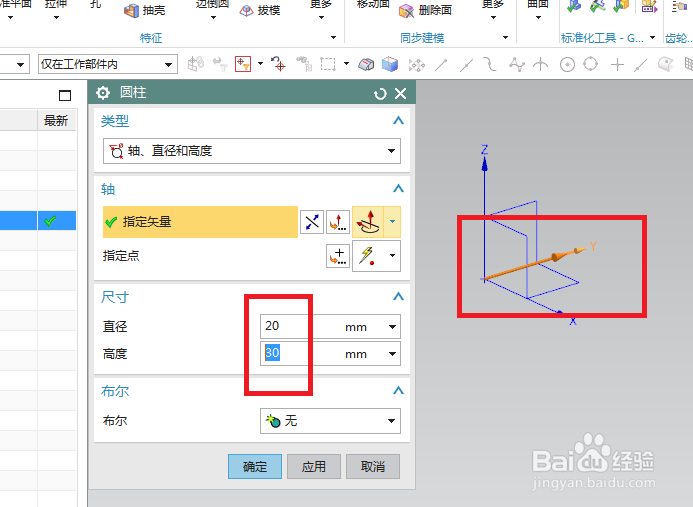

2/10如下图所示，
执行【菜单——插入——设计特征——圆柱体】，
指定矢量Y轴，
设置尺寸：直径20，高度30，
点击“应用”

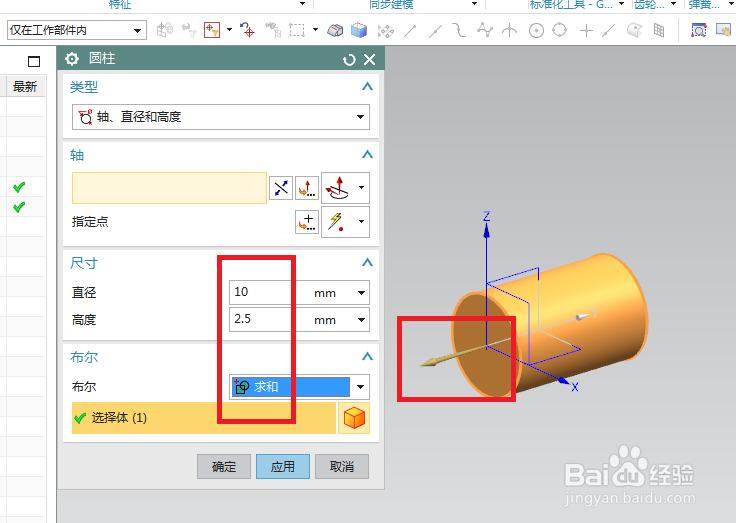

3/10如下图所示，
指定矢量Y轴，方向反向，
设置尺寸：直径20，高度2.5，
布尔求和，
点击：应用。

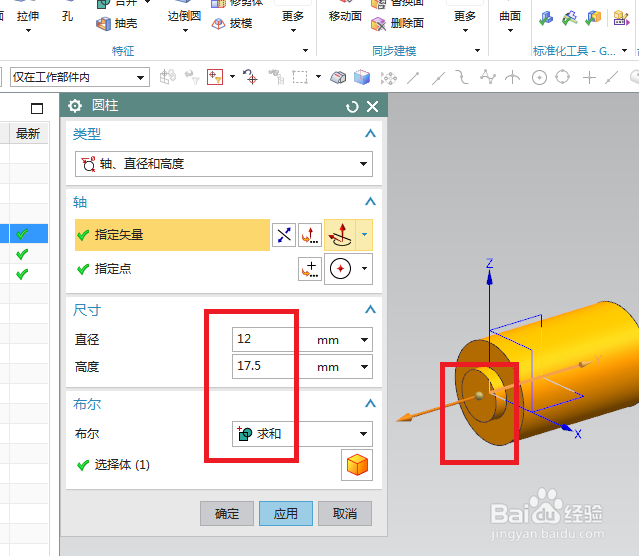

4/10如下图所示，
指定矢量Y轴，反向，
指定点：端面圆心点，
设置尺寸：直径12，高度17.5，
布尔求和，
点击确定。

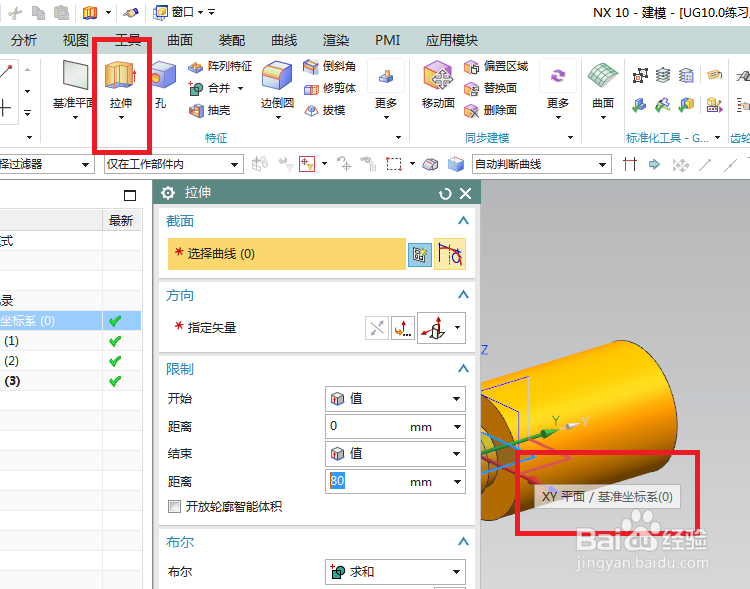

5/10如下图所示，
执行【拉伸——XY平面】，直接进入草图。

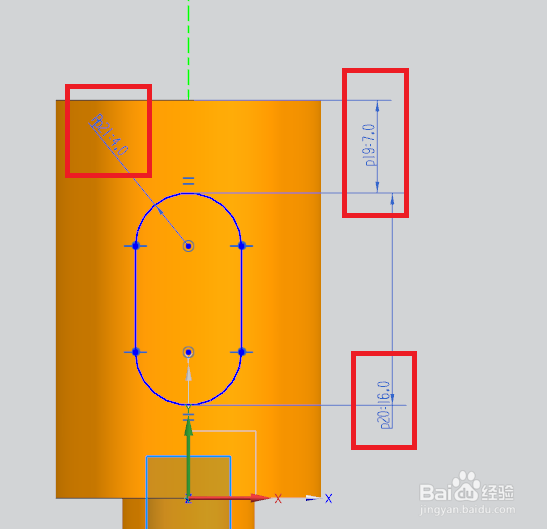

6/10如下图所示，
自动激活轮廓命令，画一个封闭的U型环，
添加几何约束，相切，点在轴上，
激活快速尺寸命令，标注尺寸：距离7.0、长度16.0，半径R4，
点击确定。

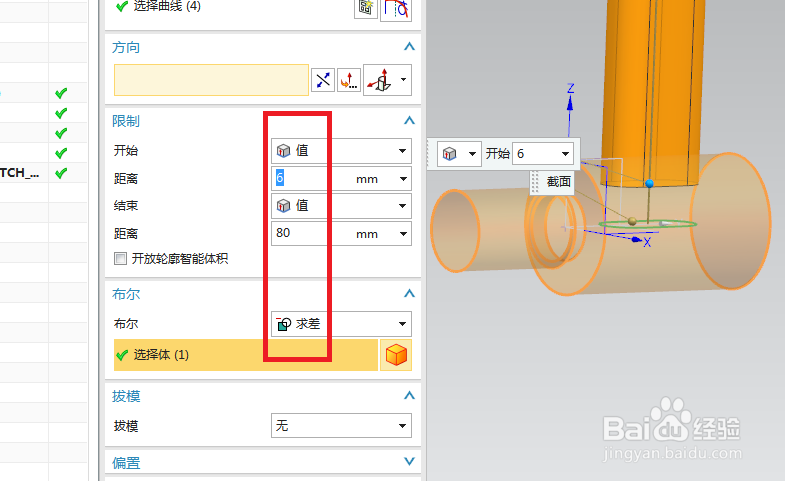

7/10如下图所示，
回到拉伸对话框，
设置限制：6开始，80结束，
布尔求差，
点击确定。

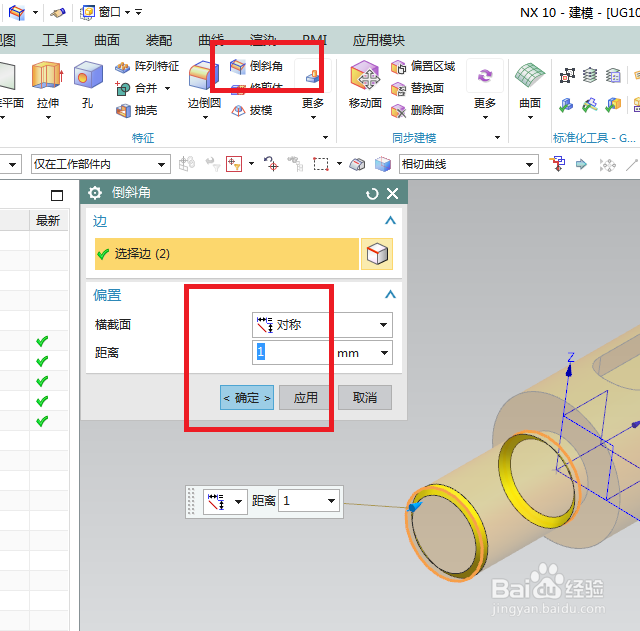

8/10如下图所示，
点击工具栏中的倒斜角命令，
点击实体中的边线，
设置横截面对称距离1，
点击确定。

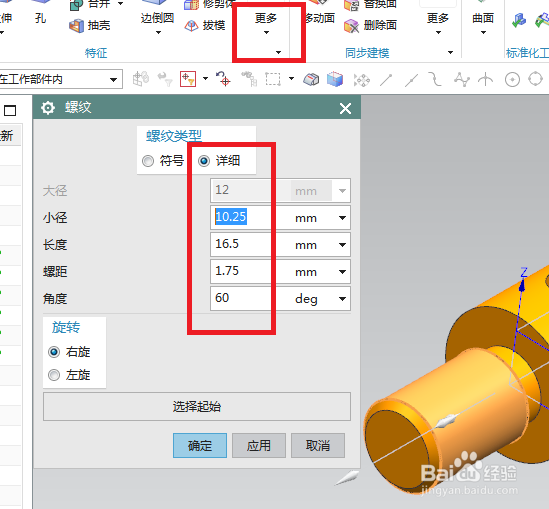

9/10如下图所示，
执行【更多——螺纹】，类型为详细，
点击外圆，参数默认，
点击确定。

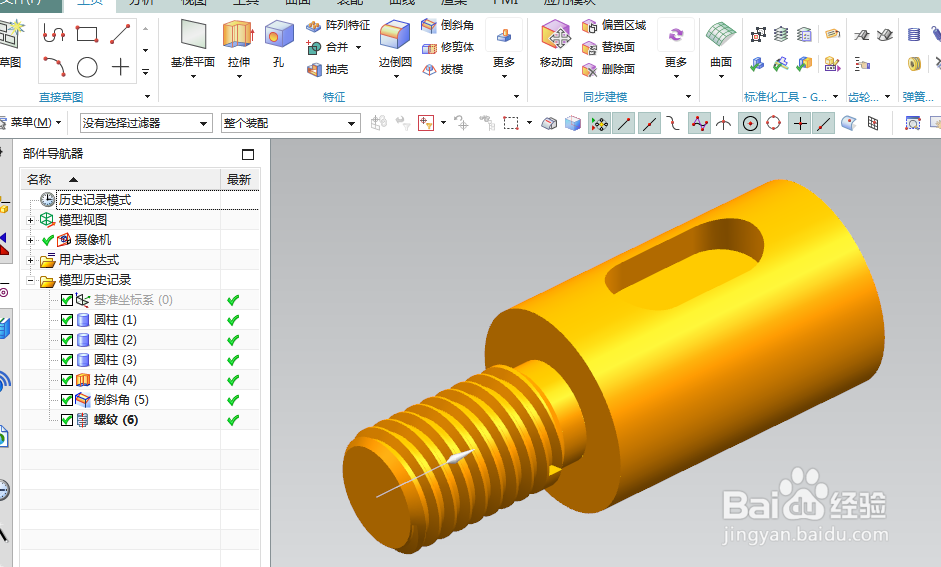

10/10如下图所示，
隐藏基准坐标系，
显示为着色，
——至此，
这个带键槽的螺纹轴就建模完成了，本次练习结束。
