我们在sci论文的写作过程中通常需要做图，这篇文档将通过多个程序算例详细介绍maple软件绘图的使用攻略工具/原料moremaple方法/步骤1：调用方式1/1分步阅读

plot命令用于根据二维图中的一个函数或一组点生成一条曲线。 如果提供了一个函数，它可能被指定为绘图变量中的表达式或程序; 或者，可以提供该功能的参数形式。

plot(expr, x=a..b, opts)

plot(f, a..b, opts)

plot(, opts)

plot(, opts)

plot(m, opts)

plot(v1, v2, opts)

方法/步骤2：从表达式或过程绘制图形1/2

使用plot命令的最常用方法是使用第一个调用序列plot（expr，x = a..b），其中一个变量中的表达式在水平轴上的给定范围内指定。 一个例子是plot（u ^ 2-5，u = -2..3）。

例如：

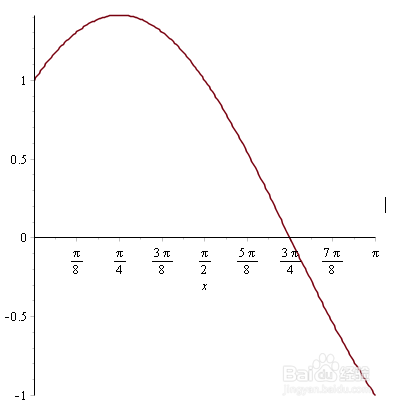

plot(cos(x) + sin(x), x=0..Pi);

程序编译结果如右图所示

2/2

第二个调用序列采用运算符形式。这使您可以使用过程或操作员来指定要绘制的功能。第二个参数，如果给出，必须是一个范围;请注意，操作员表单不使用变量名称。一个例子是plot（sin，-Pi..Pi）。

例如：

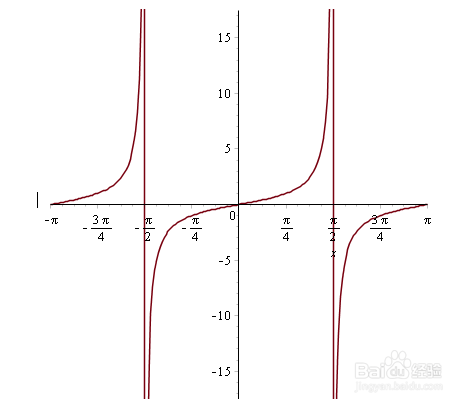

plot(tan(x), x=-Pi..Pi);

程序编译结果如右图所示

方法/步骤3：使用参数表单绘图1/6

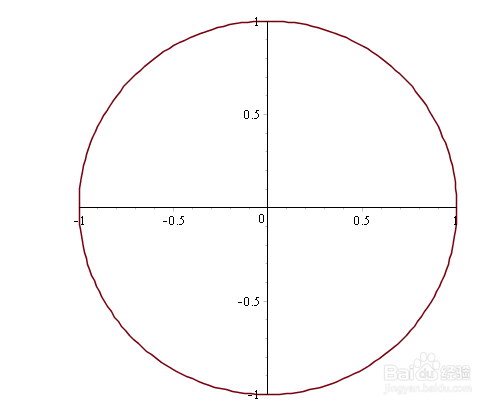

在第三个调用序列plot（）中，函数以参数形式指定。 第一个参数是一个包含三个组件的列表：x坐标表达式，y坐标表达式和参数范围。 例如，要绘制一个圆，可以使用plot（）。

例如：

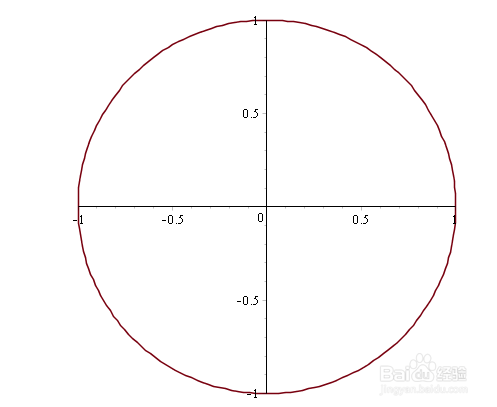

plot();

程序编译结果如右图所示

2/6

第四个调用序列显示参数图的运算符形式。 这里，第一个参数是一个包含两个过程或操作符的列表，分别指定x和y坐标以及一个范围。 例如，要绘制一个圆，使用plot（）。

例如：

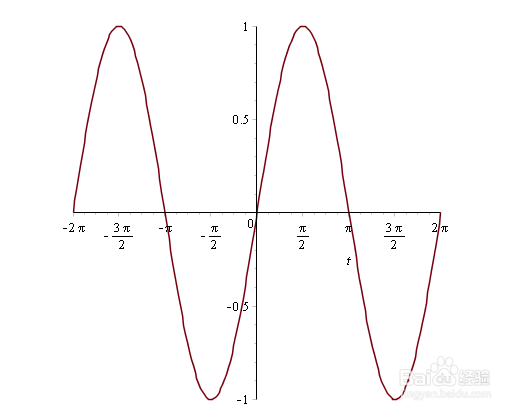

plot(sin(t),t);

程序编译结果如右图所示

由于在上例中未指定范围，因此为默认范围 -2 Pi .. 2 Pi用来。

3/6

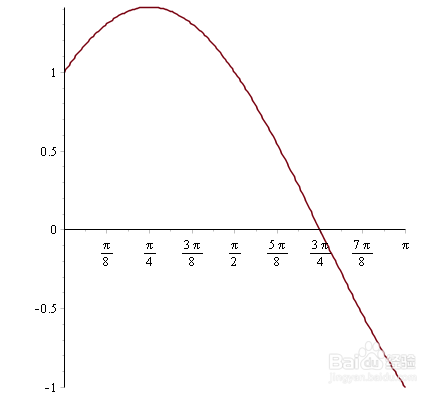

plot(cos + sin, 0..Pi);

程序编译结果如右图所示

4/6

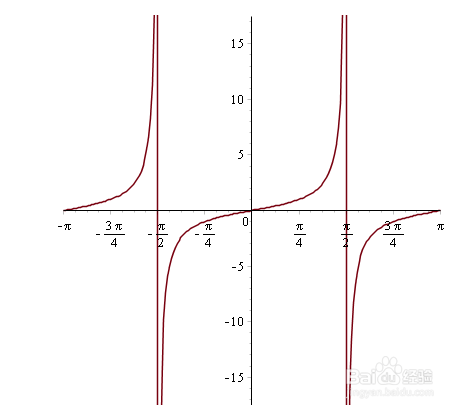

plot(tan, -Pi..Pi);

程序编译结果如右图所示

5/6

plot();

程序编译结果如右图所示

6/6

plot(sin);

程序编译结果如右图所示

方法/步骤4：多条线绘图1/1

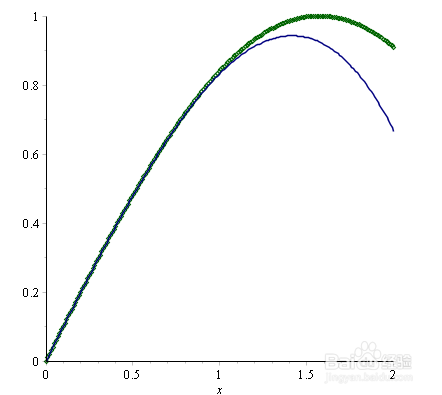

plot(, x=0..2, color=, style=);

程序编译结果如右图所示

方法/步骤5：绘制不连续的曲线图1/2

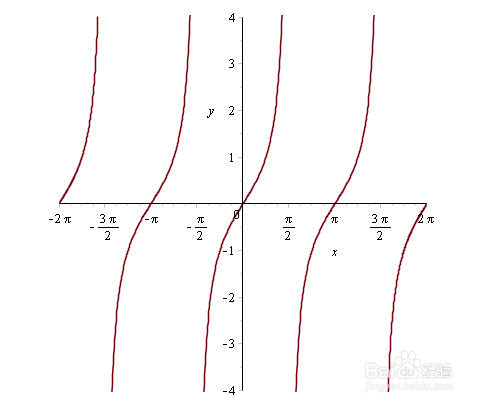

plot(tan(x), x = -2*Pi..2*Pi, y = -4..4, discont = true);

程序编译结果如右图所示

2/2

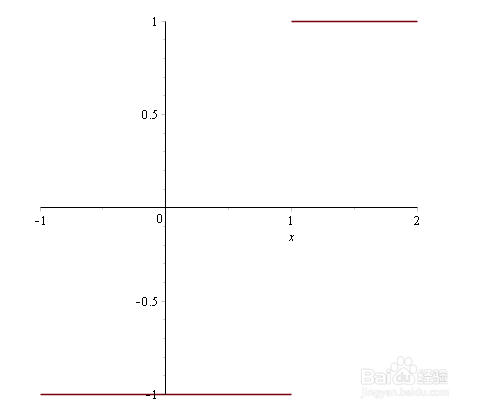

plot( -1 + 2*Heaviside(x-1), x = -1..2, discont = true);

程序编译结果如右图所示

方法/步骤6：极坐标绘图1/1

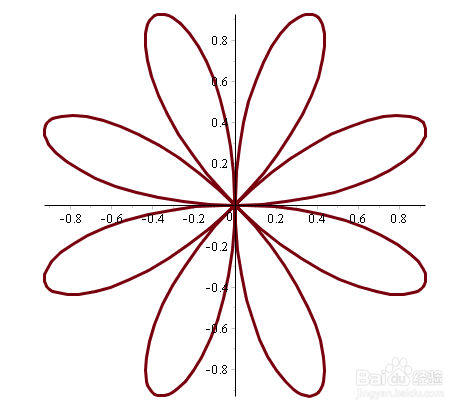

plot(,coords=polar,thickness=3);

程序编译结果如右图所示

注意事项
