单击 装配体直观化（“工具”工具栏或CommandManager上的 评估 选项卡）或 工具装配体直观化。

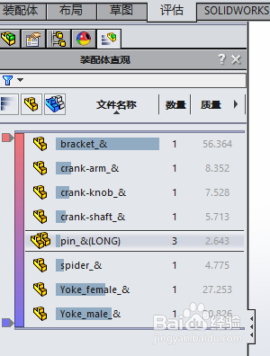

设计树中，装配体选项卡中包含装配体中所以零部件列表，该表以文件名称、数量、属性（最初为质量，可更改为密度等待）分为三列，可通过单击标题按其参数进行排序。

单击竖直色谱栏时切换色谱为开或关

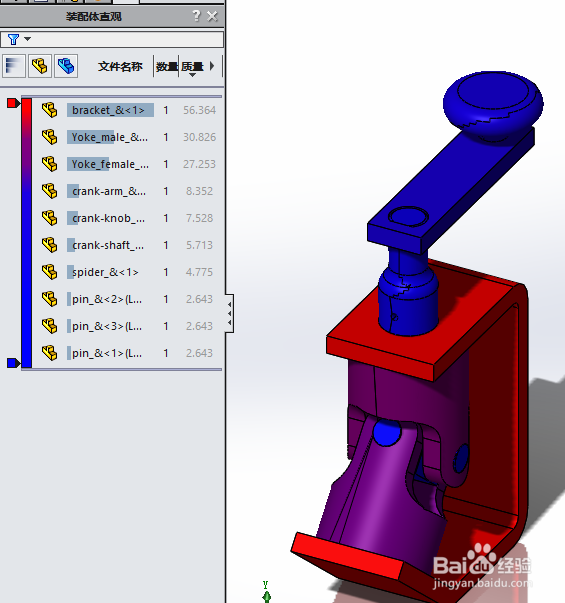

在色谱打开时，图形区域中的零部件颜色与色谱中的颜色对应，表示每个零部件的相对属性值。

也可在竖直栏左边，点击鼠标左键来添加颜色。

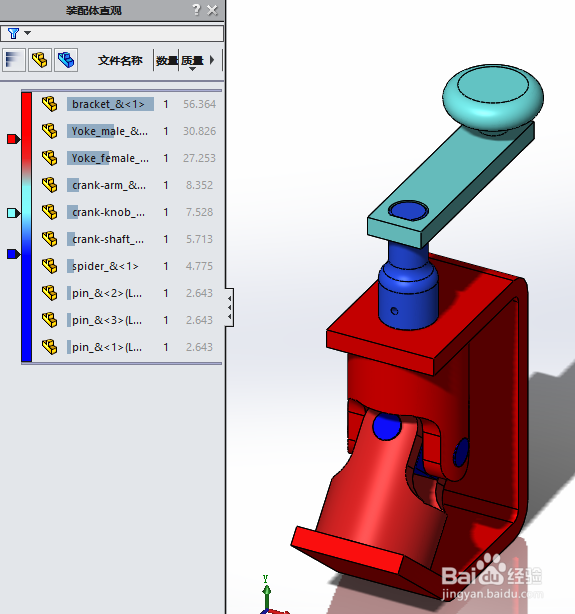

在竖直栏左边的空白区域中单击鼠标时，给色谱添加颜色滑杆。

您可将颜色滑杆上下移动以修改色谱中的颜色分布。 您可以右键单击某个颜色滑块，以更改其颜色或将其删除。 要返回到原有的两个滑块，请右键单击任何滑块，然后单击全部重设。更多solidworks教程，你可以关注数领科技官网。
