订阅DXP中如何为原理图生成PCB图的一种方法
来源：网络收集 点击： 时间：2024-03-09【导读】：
DXP中如何为原理图生成PCB图呢，下面就让小编给大家带来解决方法吧！工具/原料more台式电脑或笔记本电脑DXP软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
总结1/1

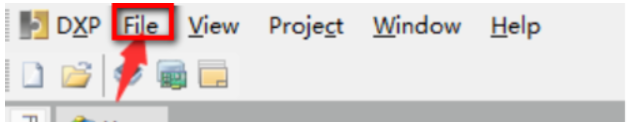

打开画图软件。进入后，在“File”菜单下进行选择。如下图所示：

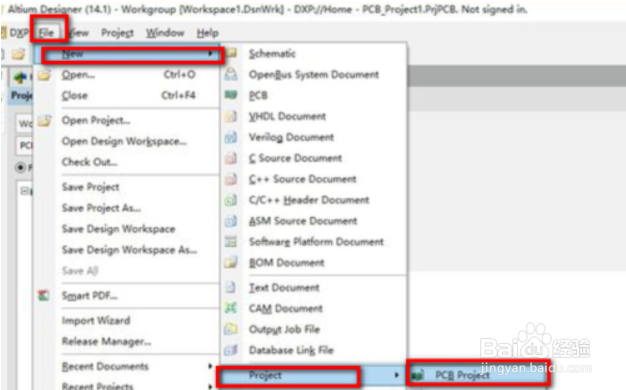

2/6选择File菜单后，先建立一个新的工程文件。如下图所示：

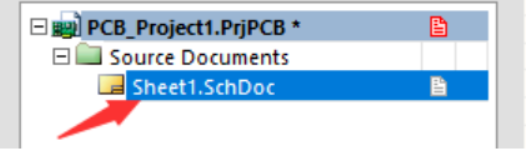

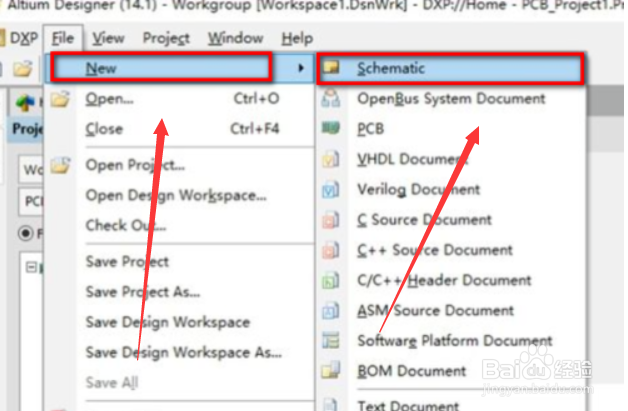

3/6再在File菜单下，建立一个原理图。如下图所示：

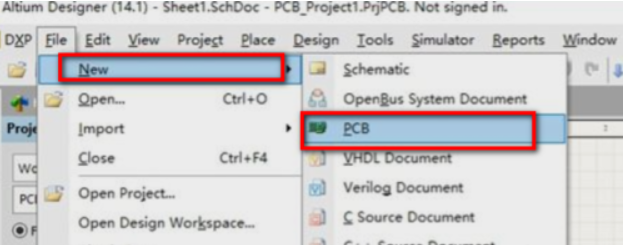

4/6同样的，在File菜单下点击new-pcb如下图所示：

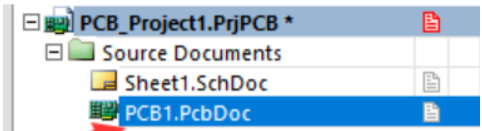

5/6建立一个PCB文件。如下图所示：

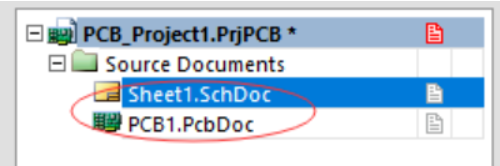

6/6原理图和PCB都建立好之后，要检查一下，两个文件是否都在新建立的工程文件下。如下图所示：
总结1/11.打开画图软件。--进入后，在“File”菜单下进行选择。
2.选择File菜单后，先建立一个新的工程文件。
3.再在File菜单下，建立一个原理图。
4.同样的，在File菜单下点击new-pcb
5.建立一个PCB文件
6.原理图和PCB都建立好之后呢。要检查一下，两个文件是否都在新建立的工程文件下。
注意事项tips：一定要检查一下，两个文件是否都在新建立的工程文件下哦。
