订阅solidworks如何画弹簧垫片
来源：网络收集 点击： 时间：2024-03-11【导读】：
教你如何运用solidworks画弹簧垫圈、弹簧垫片。主要运用“沿路径扭转”、“旋转”扫描命令工具/原料moreSolidworsks方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

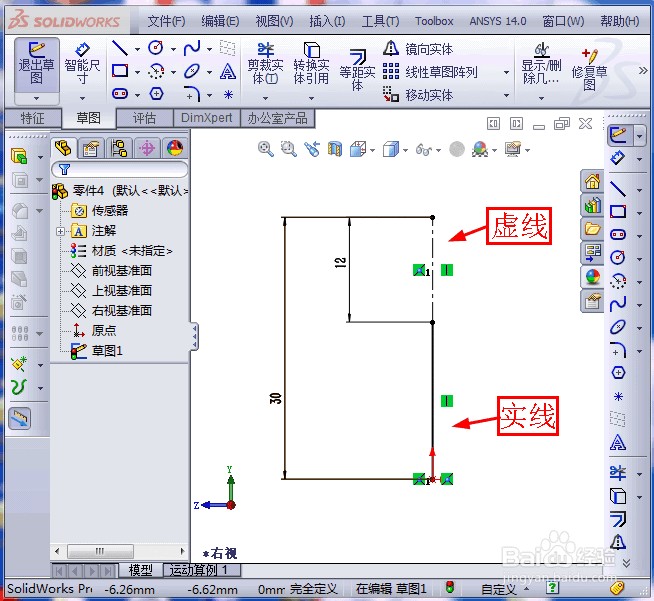

打开solidworks软件，在零件图模式下，运用画直线和画虚线命令，画出“草图1”图形，并标注尺寸，如图所示

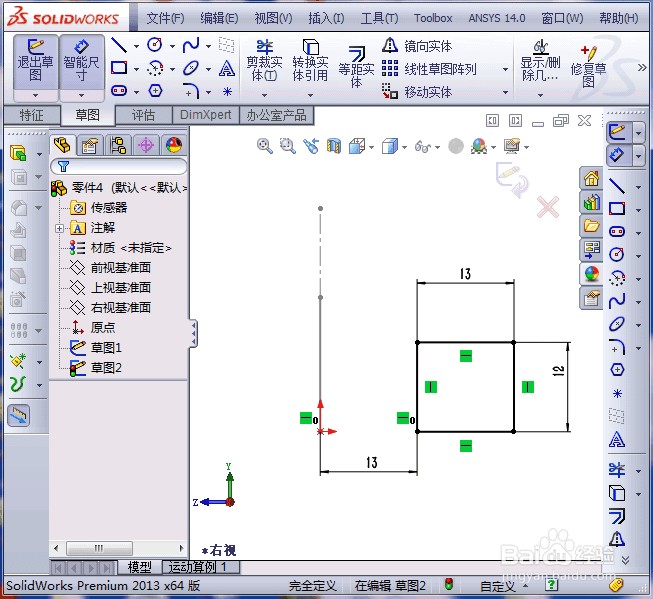

2/6“草图1”画好之后，退出草图。在新建一个“草图2”，运用画矩形命令，画出图形，并标注尺寸，如图所示

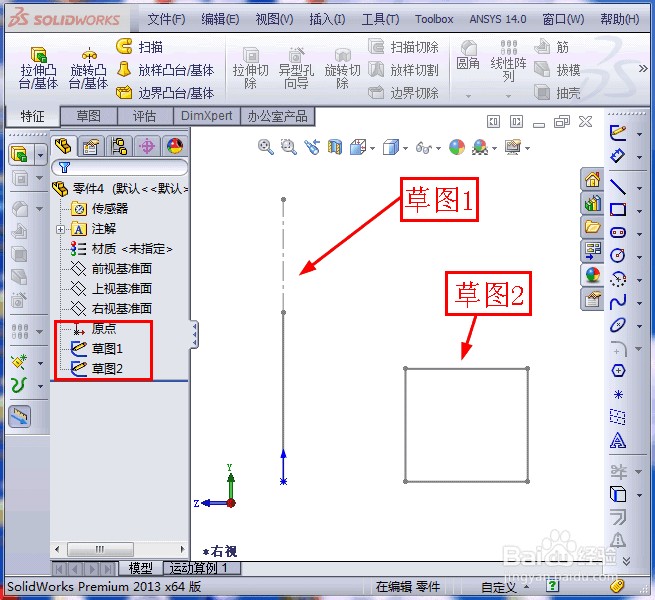

3/6“草图2”画好之后，退出草图。现在“草图1”、“草图2”均画好了，如图所示
4/6打开扫描命令，弹出对话框，选择“草图1”为路径，“草图2”为轮廓，如图所示

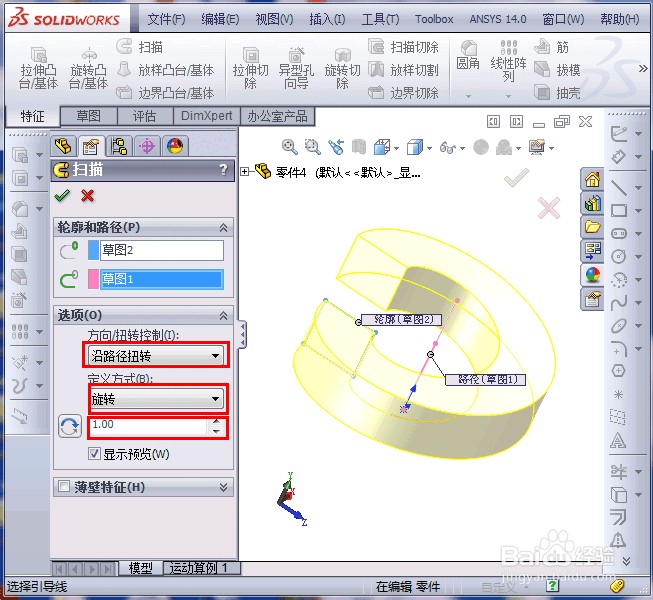

5/6再展开“选项”对话框，在方向/扭转控制选项中选择“沿路径扭转”，定义方式选择“旋转”，圈数输入“1”，如图所示

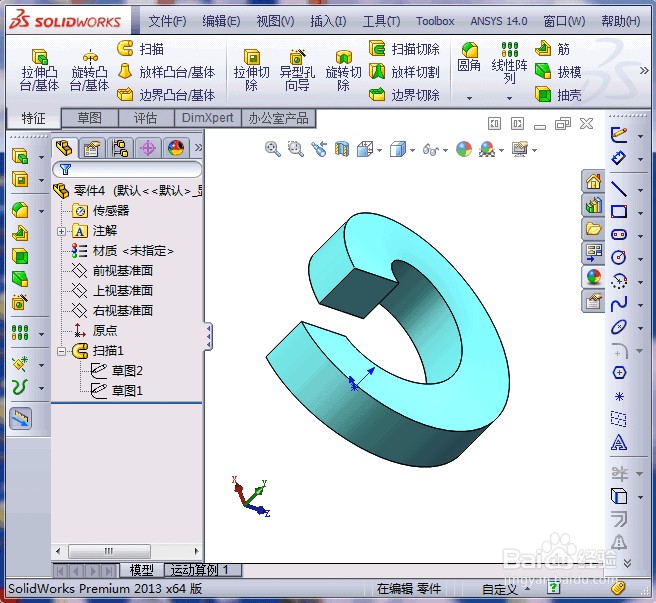

6/6点击确定，为了方便查看，对模型染色，弹簧垫片就画出来了（尺寸可以自己调整），恭喜！！
注意事项弹簧垫片尺寸自己根据标准确定，这里只介绍方法
