订阅AutoCAD2018标注约束之约束对齐标注
来源：网络收集 点击： 时间：2024-03-11【导读】：
CAD中对选定对象或对象上的点应用标注约束，或将关联标注转换为标注约束，下面介绍AutoCAD2018标注约束之约束对齐标注。工具/原料moreAutoCAD2018 电脑方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

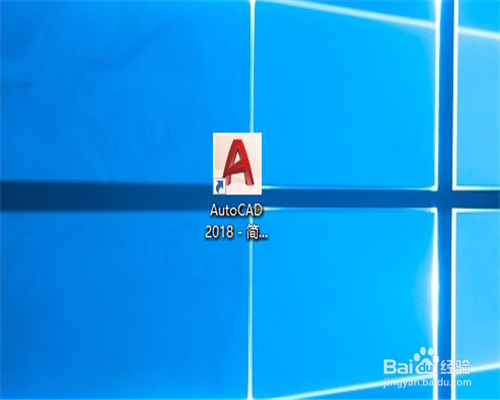

打开AutoCAD2018绘图软件。

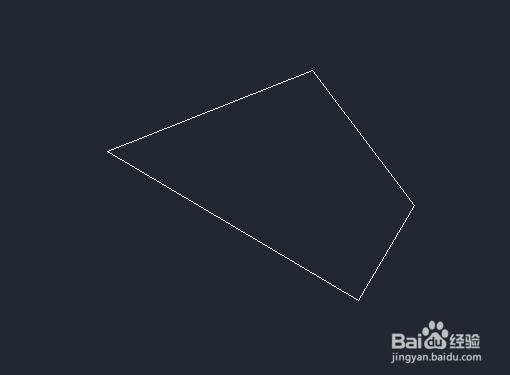

2/8点文件,然后新建一个绘图界面，绘制一个如图所示的图形，我们将进行约束对齐标注。

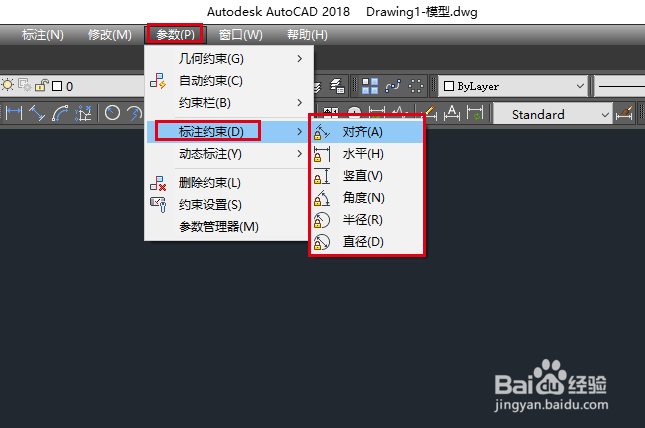

3/8在菜单栏里面找到参数，点开找到标注约束，我们发现里面有各种标注约束。

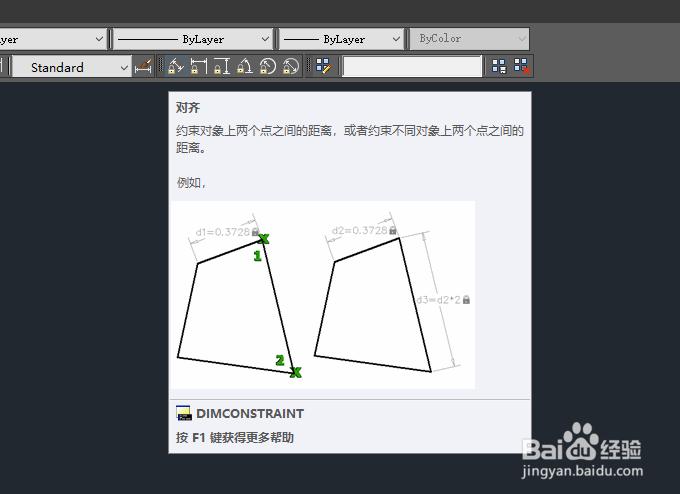

4/8我们也可以将标注约束添加到菜单栏上，找到其中的对齐，表示约束不同对象上两个点之间的距离。
5/8点对齐，选择指定第一个约束点，效果如图。

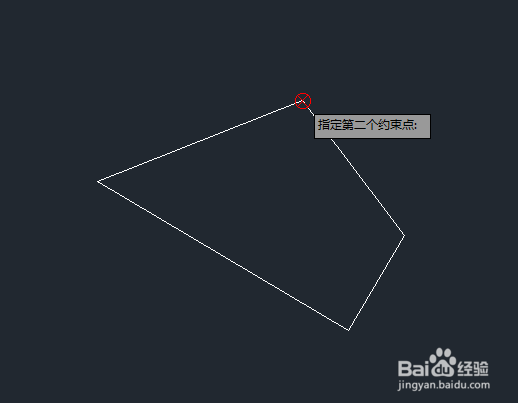

6/8接着选择指定第二个约束点，效果如图。

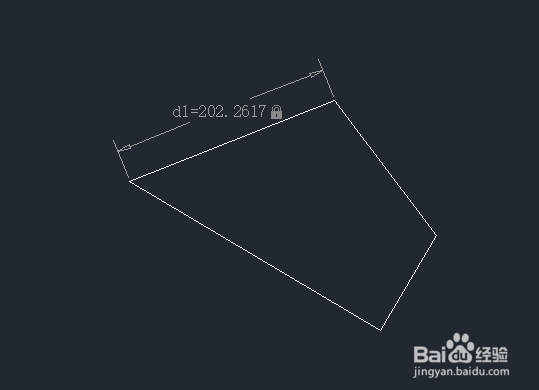

7/8这样就可以进行对齐标注，确定标注的位置，如图所示。

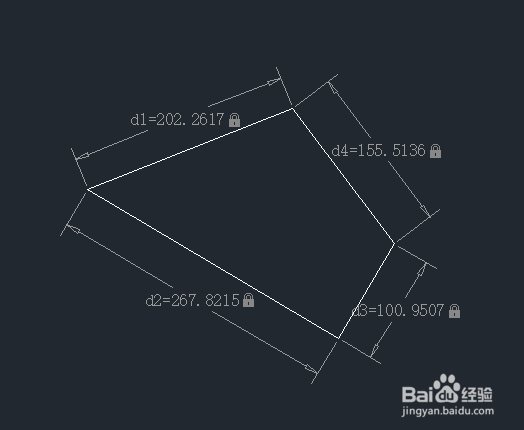

8/8同理标注出其他尺寸，最终效果如图所示
