平面铣是加工最基本的操作，这种操作创建的刀位轨迹是基于平面曲进行偏移而得到的。所以平面铣实际上就是基于曲线的二维刀轨。平面铣可设定每段曲线与刀具，可保留材料侧的位置关系，提供8种切削方式、5种定义切削深度的方法。平面铣操作创建了可去除平面层中的材料量的刀轨，这种操作类型最常用于粗加工，为精加工操作做准备；也可以用于精加工零件的表面及垂直于底平面的侧面，平面铣可以不需要做出完整的造型而只依据2D图形直接进行刀具路径的生成。平面铣是UG NX提供的2.5轴加工的操作，通过定义的边界在XY平面创建刀位轨迹。平面铣用来加工侧面与底面垂直的平面零件，此类零件的侧面与底面垂直，可以有岛屿或型腔，但岛屿面和型腔底面必须是平面。如台阶平面、底平面、轮廓外形、型芯和型腔的基准平面等。工具/原料more电脑ug软件方法/步骤1/8分步阅读

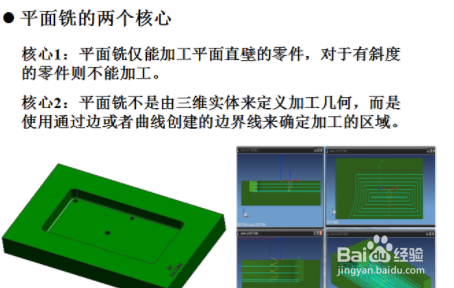

1 平面铣的两个核心

2/8

2 第一步 进入加工环境 点选平面铣

3/8

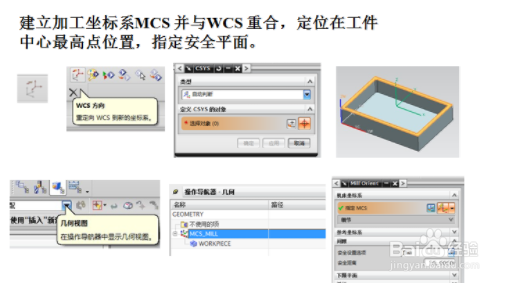

3 建立加工坐标系MCS

4/8

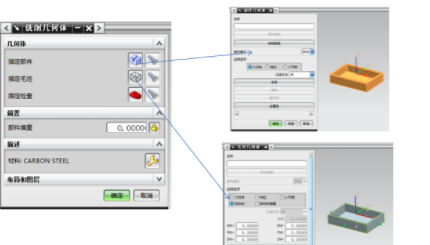

4 在WORKPIECE 中定义零件和毛坯几何体

5/8

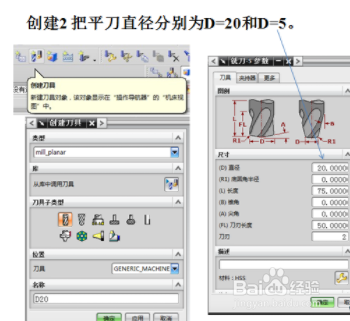

5 创建加工所要的刀具

6/8

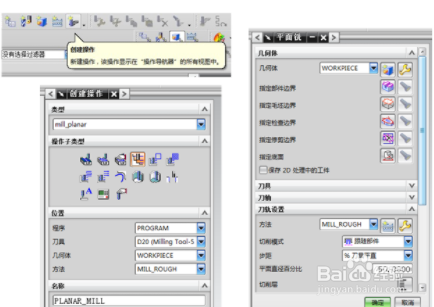

6 接下来创建我们的平面铣

7/8

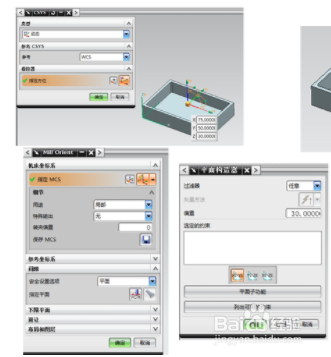

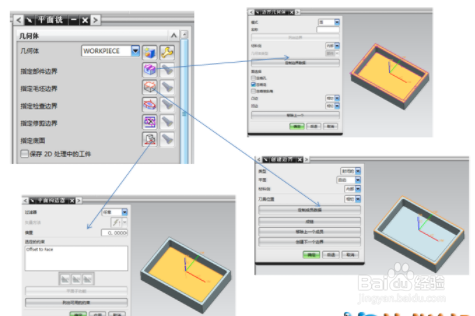

7.接下来创建我们的平面铣

8/8

8. 给下刀量 ，下刀方式，余量，刀具转速及进给

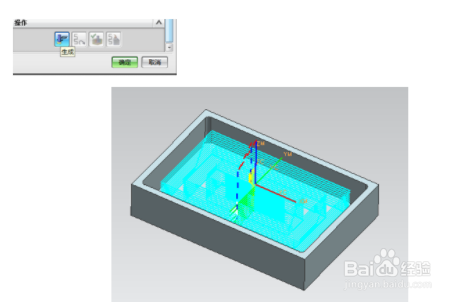

9. 生成刀路，完成平面加工
