订阅熟悉帧中继的基本配置用LITO H3C模拟器实验

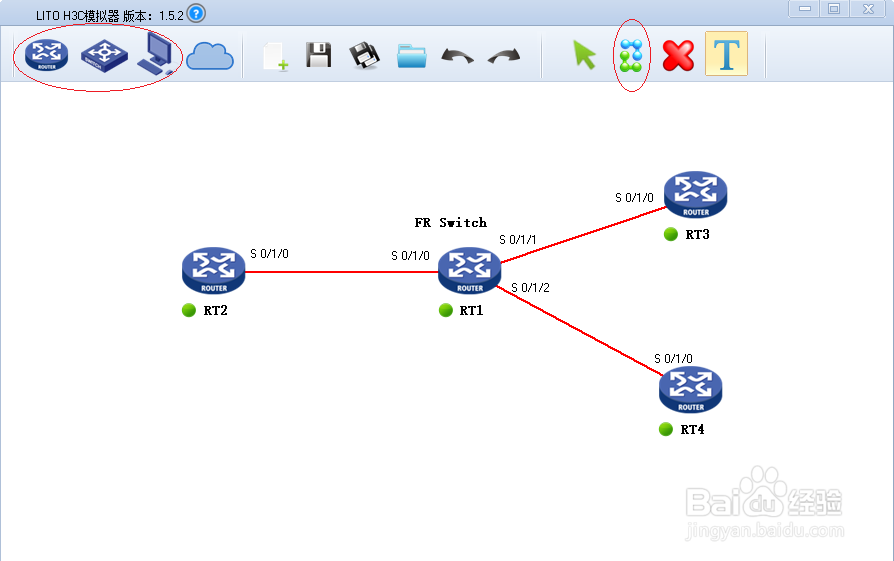

来源：网络收集 点击： 时间：2024-03-11拖动四台路由器到工作区，如图建立拓扑以练习帧中继协议的配置。

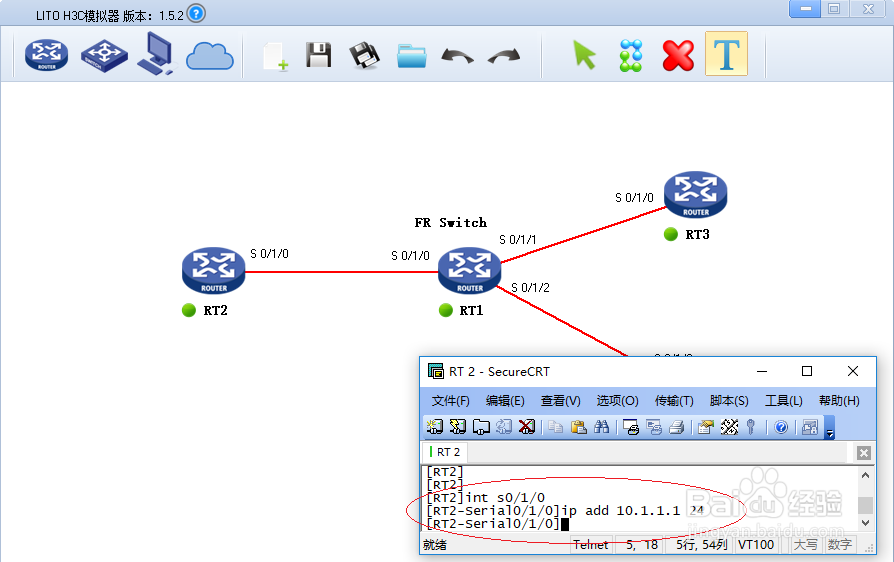

2/8在路由器2提示符下输入命令int s0/1/0→ip add 10.1.1.1 24，为路由器接口配置IP地址。

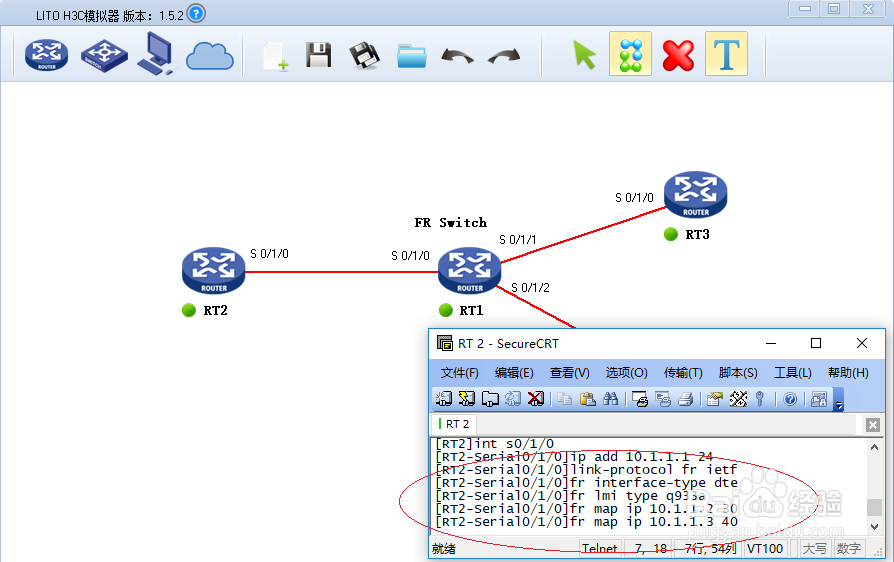

3/8输入命令link-protocol fr ietf→fr interface-type dte→fr lmi type q933a→fr map ip 10.1.1.2 30→fr map ip 10.1.1.3 40，如图。广域网接口封装帧中继协议并配置相关参数。

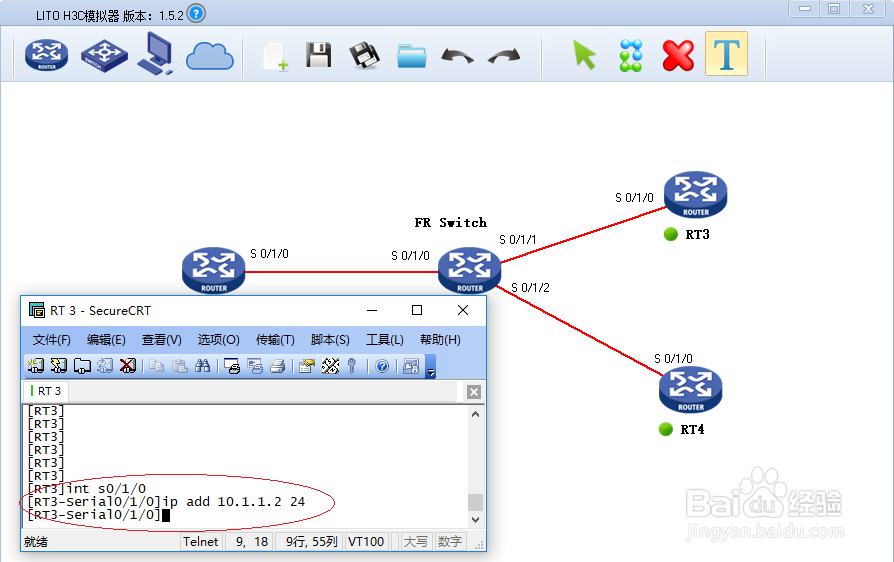

4/8在路由器3提示符下输入命令int s0/1/0→ip add 10.1.1.2 24，配置路由器接口地址如图。

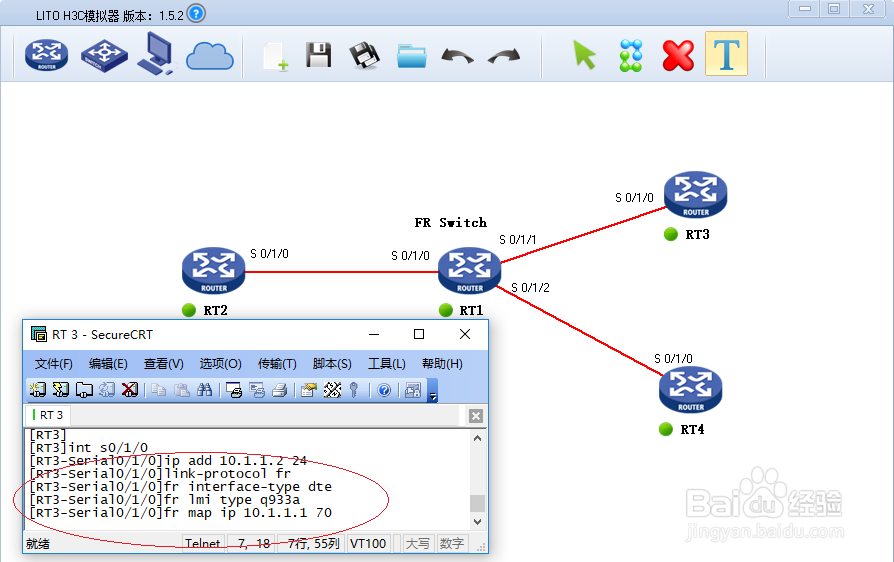

5/8输入命令link-protocol fr→fr interface-type dte→fr lmi type q933a→fr map ip 10.1.1.1 70，如图封装并配置帧中继协议相关参数。
6/8在路由器4提示符下输入命令int s0/1/0→ip add 10.1.1.3 24，配置IP地址路由器接口。

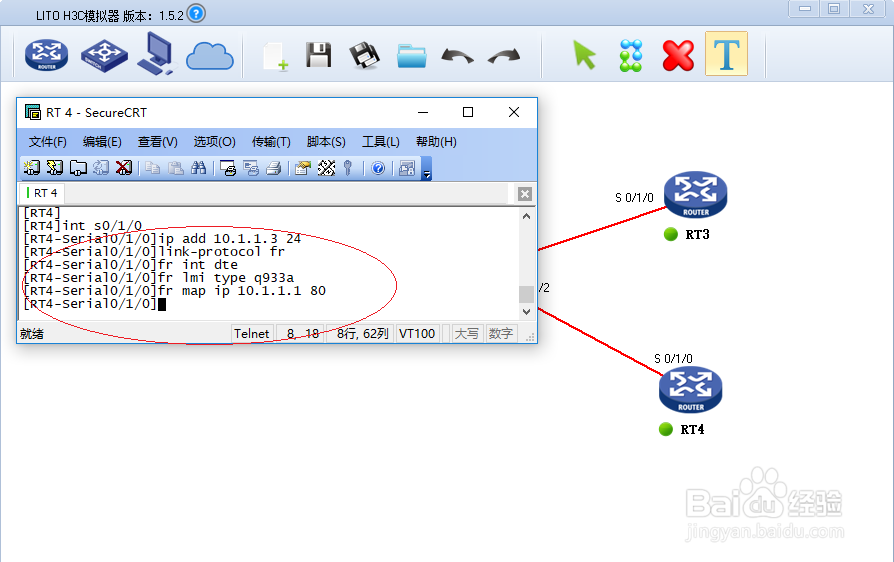

7/8输入命令link-protocol fr→fr int dte→fr lmi type q933a→fr map ip 10.1.1.1 80，串口封装并配置帧中继协议相关参数。

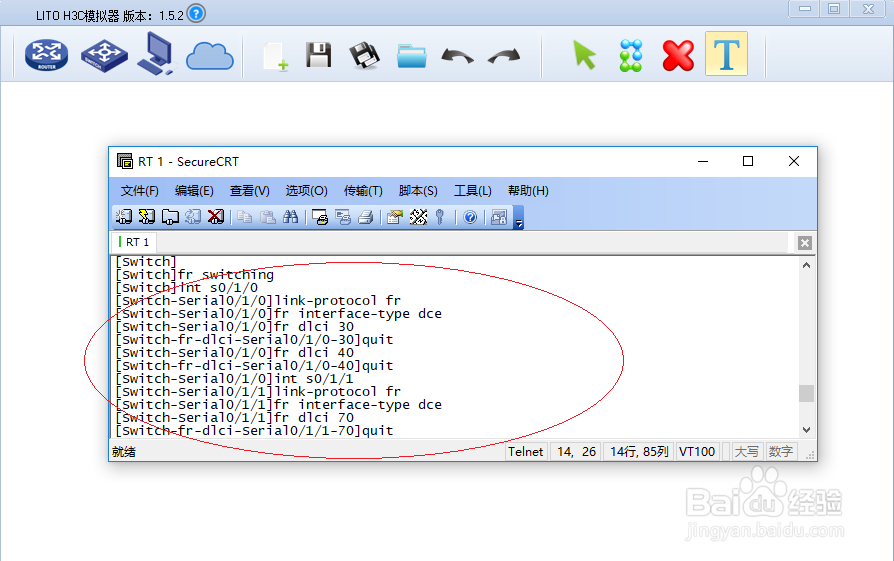

8/8在路由器1提示符下输入命令fr switching→int s0/1/0→link-protocol fr→fr interface-type dce→fr dlci 30→fr dlci 40→int s0/1/1→link-protocol fr→fr interface-type dce→fr dlci 70→int s0/1/2→link-protocol fr→fr interface-type dce→fr dlci 80→fr switch a-b interface Serial0/1/0 dlci 30 interface Serial0/1/1 dlci 70→fr switch a-c interface Serial0/1/0 dlci 40 interface Serial0/1/2 dlci 80，配置帧中继交换机。
注意事项路由器模拟帧中继交换机的配置命令
