本文讲解Creo 7.0样式偏移曲线功能的详细使用方法。工具/原料moreCreo 7.0待进行偏移曲线操作的零件模型方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

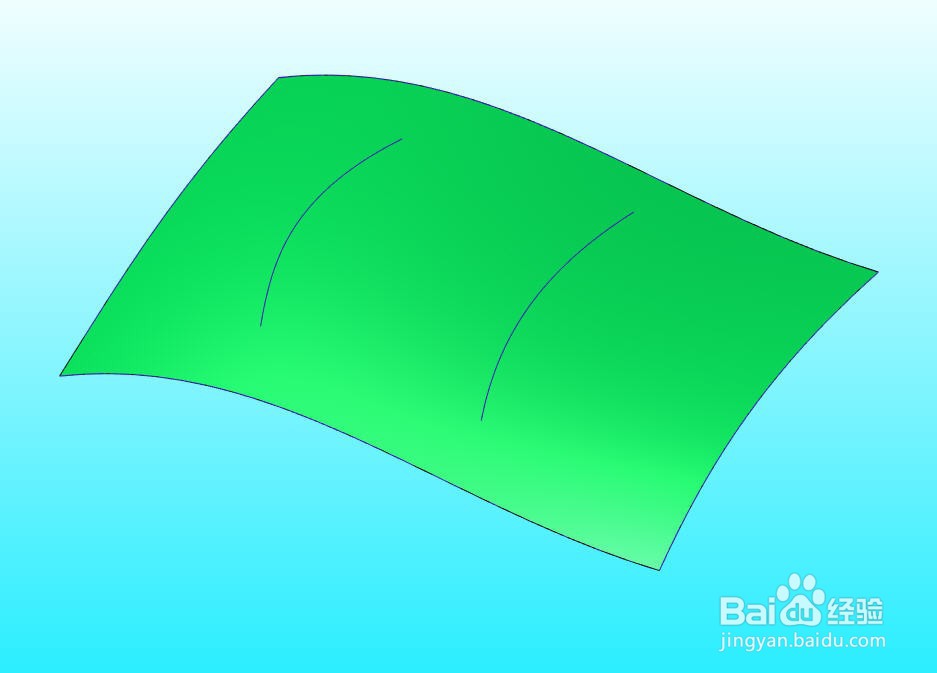

打开待进行偏移曲线操作的零件模型，我们将对曲面上的两条曲线进行偏移曲线处理。

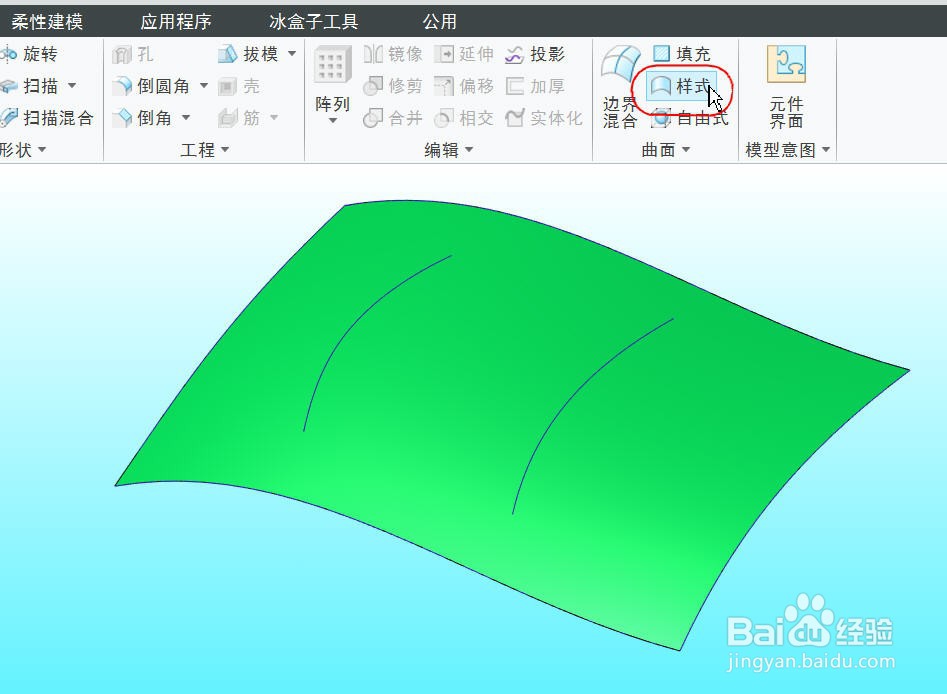

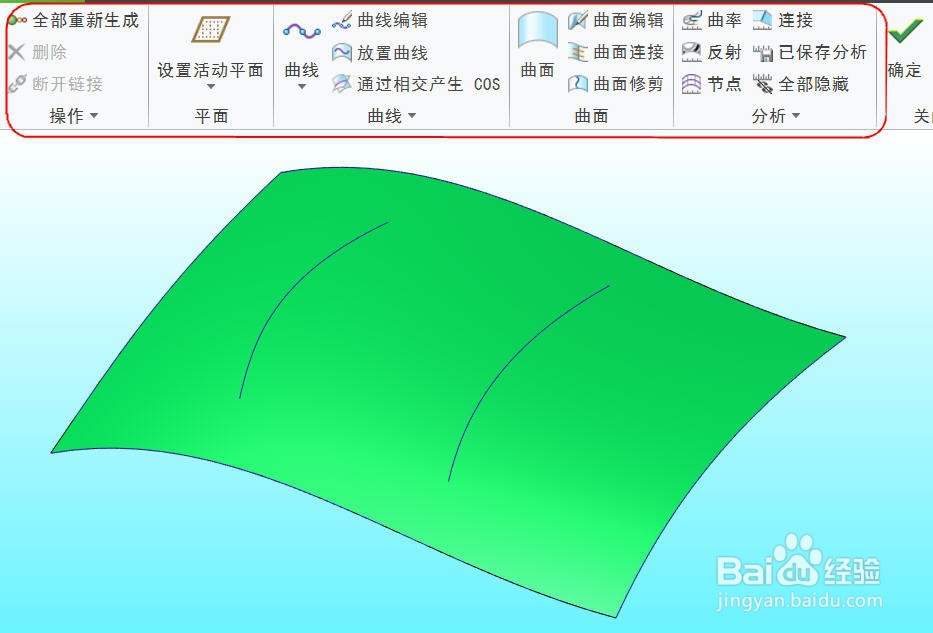

2/7点击【模型】选项卡中【样式】按钮，进入样式特征选项卡

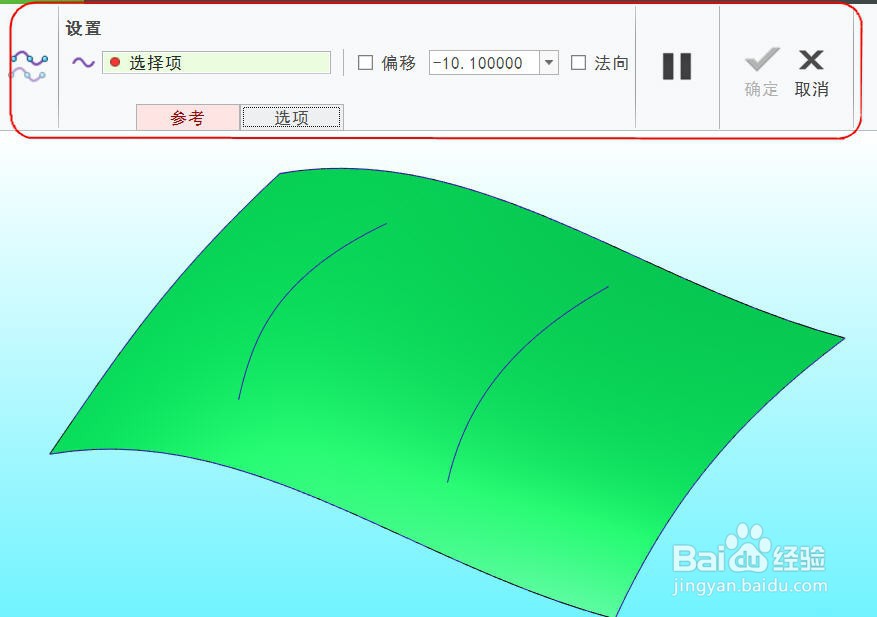

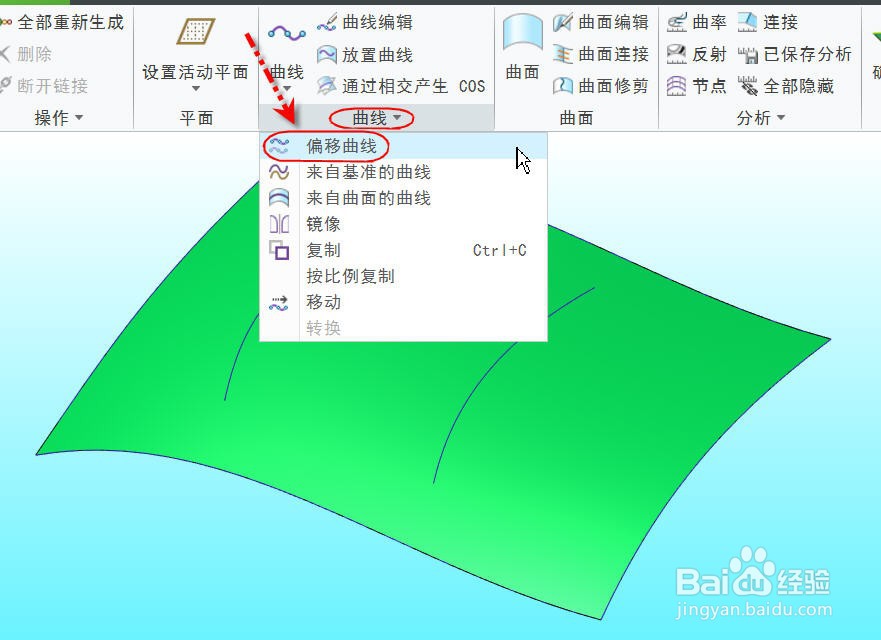

3/7点击并展开【曲线】溢出菜单并选择【偏移曲线】，打开【偏移曲线】操控面板

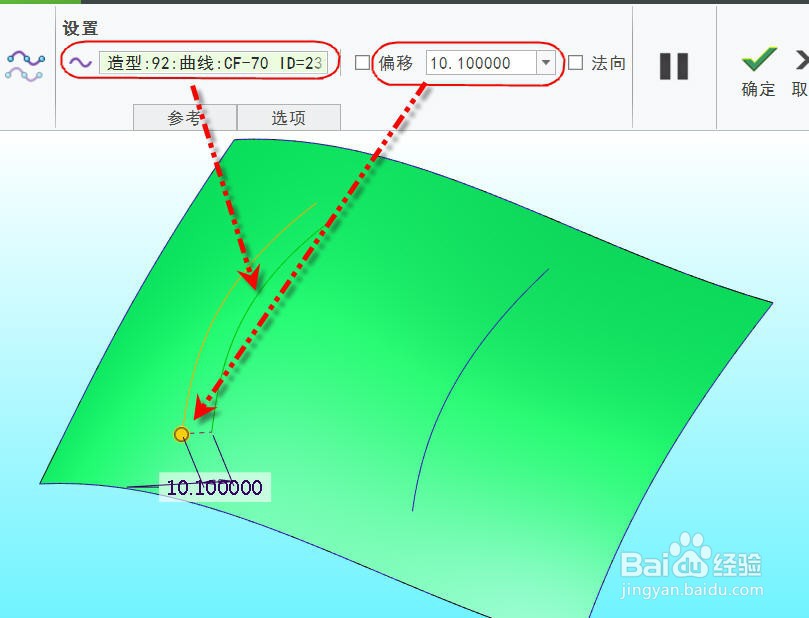

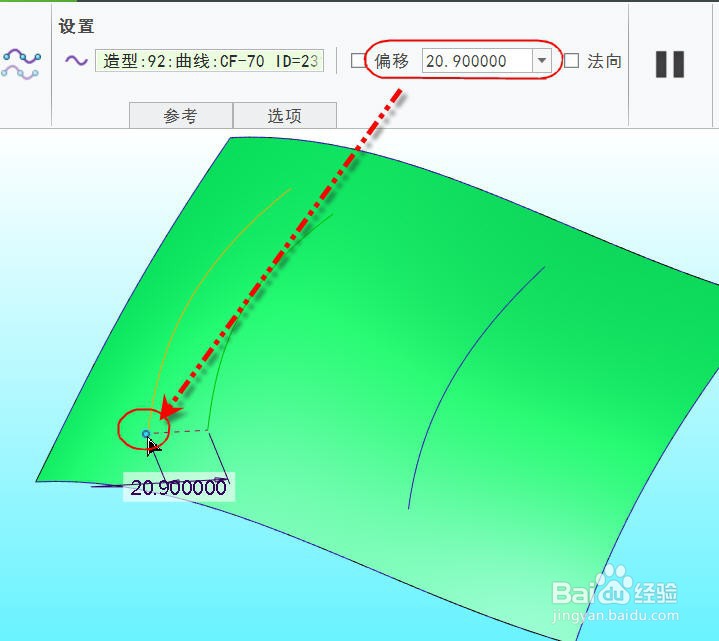

4/7点击并激活【参考曲线】输入框并选择左侧曲线，软件会自动在曲面上偏移出一条临时曲线，按住图形区中的小黄点进行拖动可以直接修改偏移距离，如图所示。

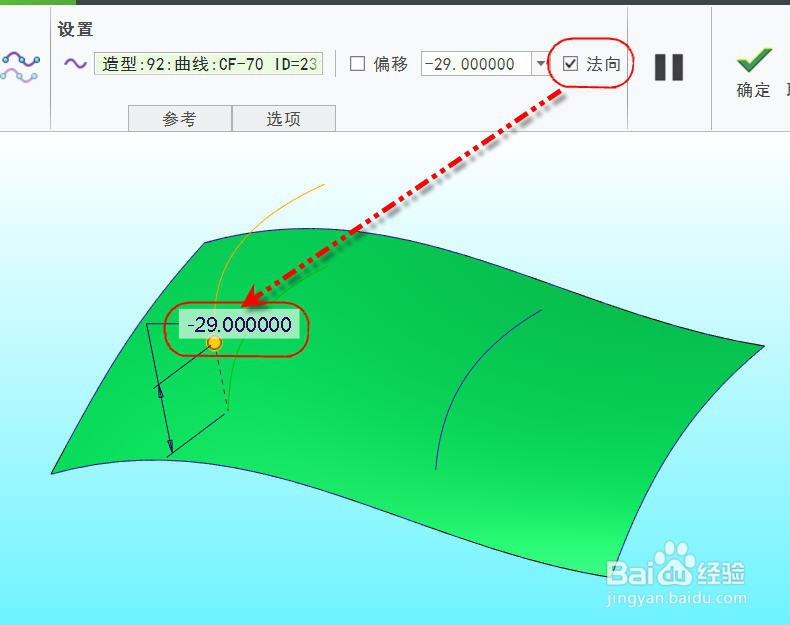

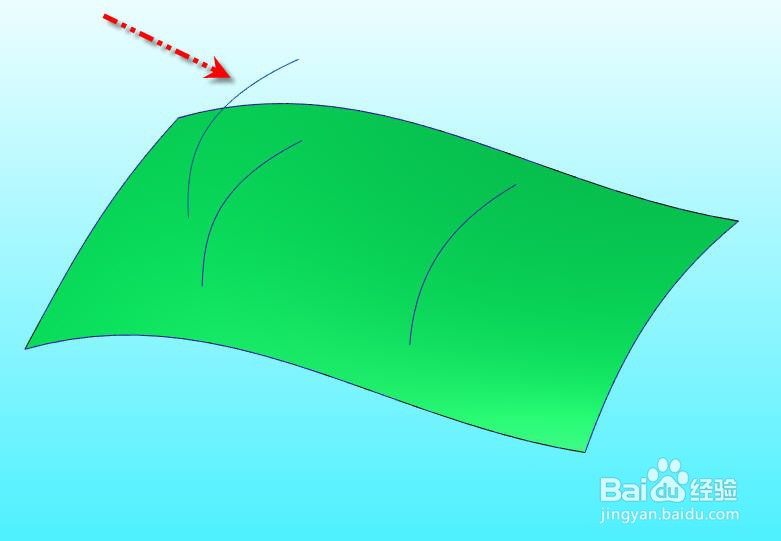

5/7点击并勾选【法向】选项按钮，并把偏移值改为29，图形区的偏移曲线变成法向于曲面，点击【确定】关闭操控面板得到偏移曲线，如图所示。

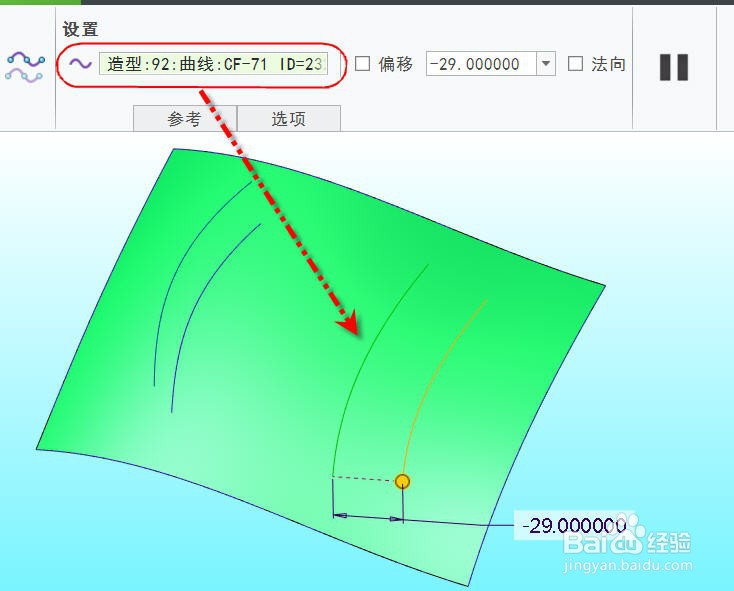

6/7同上方法重新进入【偏移曲线】操控面板开始创建第2条偏移曲线，选择图中所示右边的曲线，软件自动生成在曲面上的临时偏移曲线。

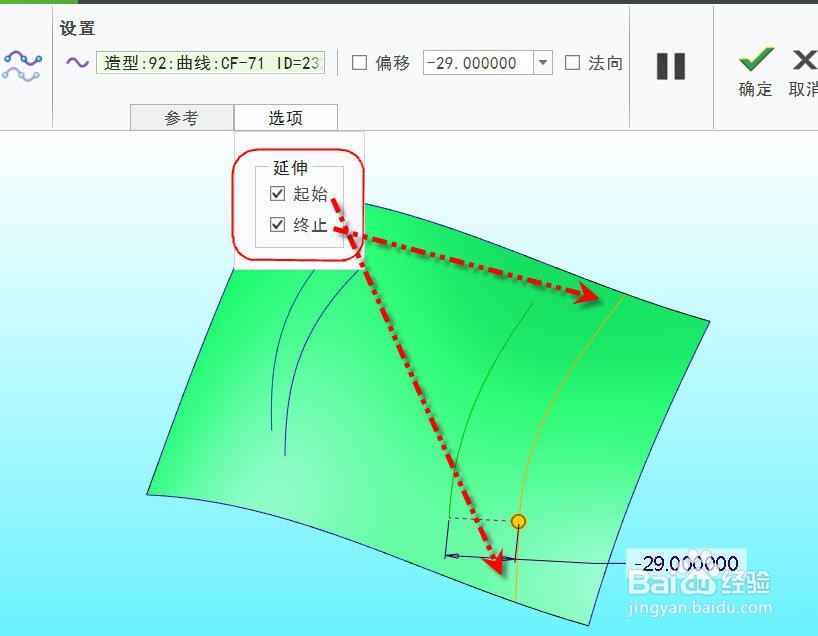

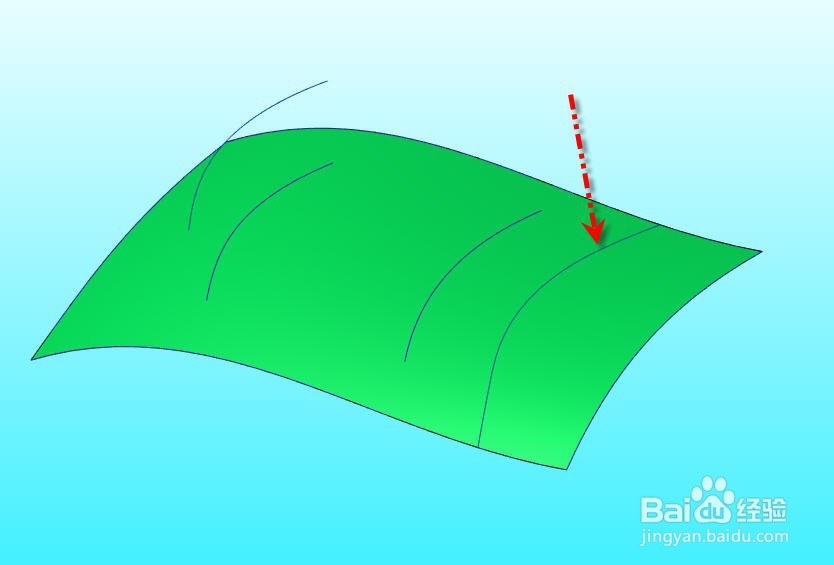

7/7点击并展开【选项】选项页，勾上【起始】和【终止】选项，偏移曲线自动延伸至曲面两边界。点击【确定】关闭操控面板完成曲线偏移，得到第2条偏移曲线，如图所示。
注意事项样式偏移曲线可以沿曲线所在曲面方向偏移也可以沿曲面法向方向偏移
样式偏移曲线生成的曲线延伸长度受所在的曲面大小限制。
