CAD放样功能使用方法
来源:网络收集 点击: 时间:2024-03-12【导读】:
CAD放样功能使用方法工具/原料more演示电脑:HP 246 G4 Notebook PCAutocad版本:F.51.0.0方法/步骤1/17分步阅读
2/17
3/17
4/17
5/17
6/17
7/17
8/17
9/17
10/17
11/17
12/17
13/17
14/17
15/17
16/17
17/17
总结1/1
注意事项
打开autocad选择视图为东南等轴测,操作见下图。

点击多边形工具,操作见下图。

输入面数为6,操作见下图。

指定正多边形中心点为1000,1000,0,操作见下图。

输入选项为i,操作见下图。

指定圆的半径为500,操作见下图。

输入第二个面的面数为5,操作见下图。

指定多边形中心点为1000,1000,1000,操作见下图。

输入i,内接于圆,操作见下图。

指定圆半径为500,操作见下图。

输入放样命令loft,操作见下图。

右键在列表中点击模式,操作见下图。

右键点击在列表中点击实体,操作见下图。

选择截面,操作见下图。

右键在列表中点击确认,操作见下图。

右键在列表中点击仅横截面,操作见下图。

放样后效果,如下图所示。

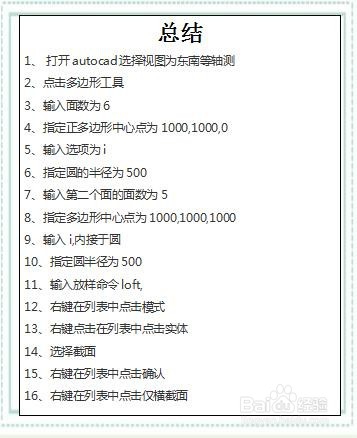

1、打开autocad选择视图为东南等轴测
2、点击多边形工具
3、输入面数为6
4、指定正多边形中心点为1000,1000,0
5、输入选项为i
6、指定圆的半径为500
7、输入第二个面的面数为5
8、指定多边形中心点为1000,1000,1000
9、输入i,内接于圆
10、指定圆半径为500
11、输入放样命令loft,
12、右键在列表中点击模式
13、右键点击在列表中点击实体
14、选择截面
15、右键在列表中点击确认
16、右键在列表中点击仅横截面

tips:多边形在Z轴上要处在不同的位置才能放样。
