订阅CAD进行天圆地方钣金放样
来源：网络收集 点击： 时间：2024-03-13【导读】：
本经验分享AutoCAD中如何进行天圆地方钣金放样。品牌型号：戴尔7080系统版本：Windows 10 方法/步骤1/4分步阅读
2/4
3/4
4/4

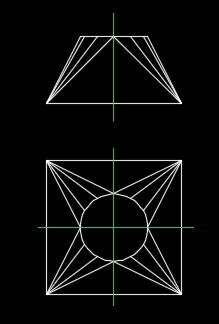

按1：1比例绘制出天圆地方图形。

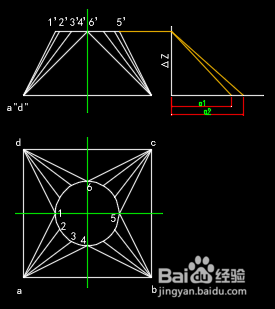

2/4将上口1/4圆周1-4分成3等分得等分点2、3，连接a-1、a-2、a-3、a-4,得三个小三角形 （圆弧底边近似看成直线)。

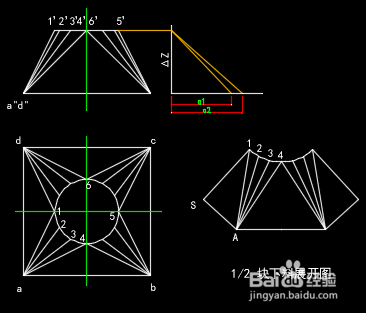

3/4由视图分析，A一1、A一4和A一2、A一3的实长分别相等，由前面所叙述的直角三角形法求出A一1(A- 4）和 A2(A一3)的实长。其具体求法是：过A点正面投影a’作水平线(沿下端口投影线)，并在该线上分别截取A一1、A一2在水平面的投影长度a2和a1为直角边。另—直角边为ΔZ，即A一1或A-2两端点在正投影面上的位置高差，斜边即分别为A—l和A一2的实长。
4/4作三角形1SA的实形，再作三角形1A2、2A3、3A4的实形，用同样的方法依次连续地展开其余部分，并将展开图中1一2一3—4用圆弧曲线平滑连接，即得到“天圆地方”构件的展开图。
