订阅如何在AutoCAD中快速标注轴类零件的多个直径
来源：网络收集 点击： 时间：2024-03-13【导读】：
在绘制AutoCAD图形过程中，经常需要标注轴类零件的直径，通常做法使用线型标注修改文字为%%C加上数值的方式，数量较多情况下就比较麻烦，下面介绍一种应对轴类零件多个直径标注的方法工具/原料more电脑AutoCAD软件方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

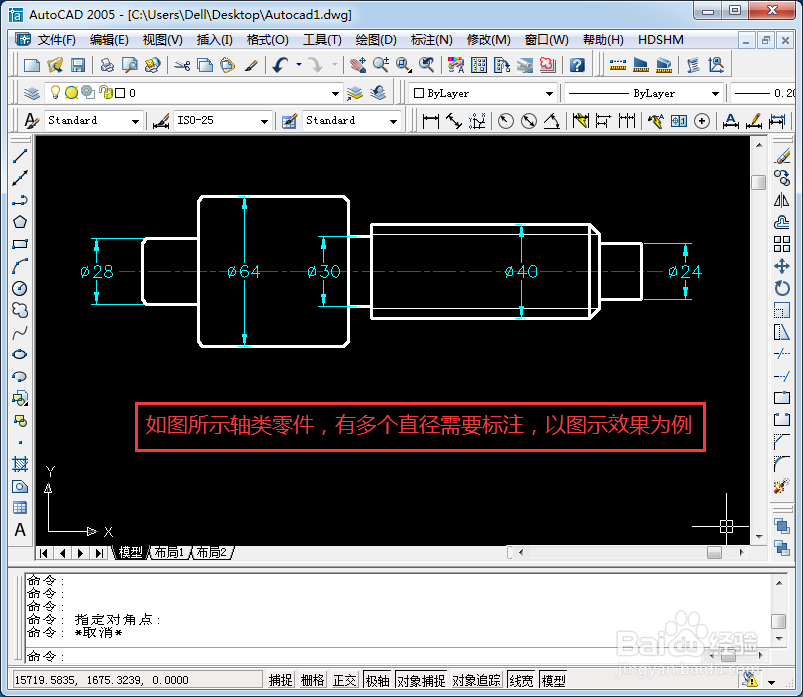

如图所示轴类零件，有多个直径需要标注，以图示效果为例

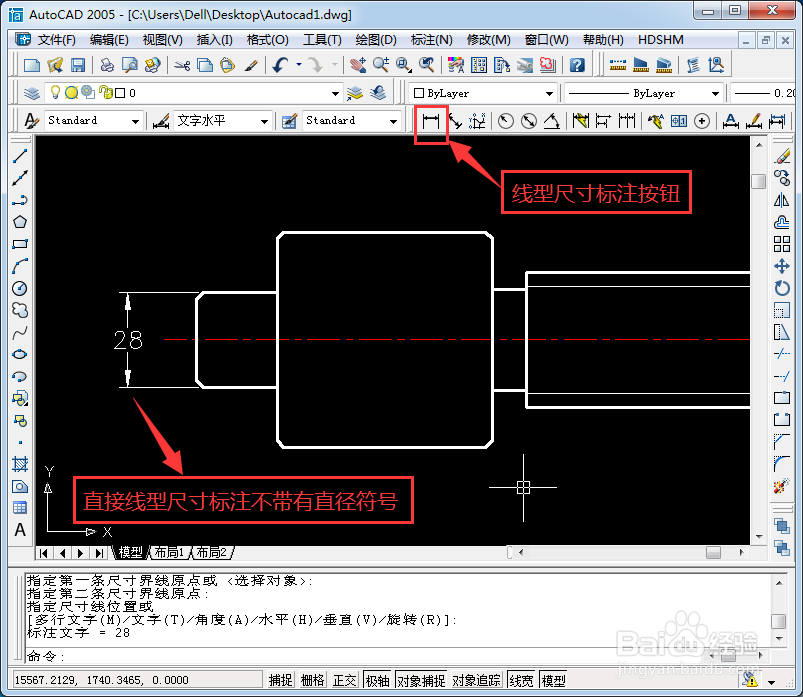

2/8点击线型尺寸标注，直接线型尺寸标注不带有直径符号

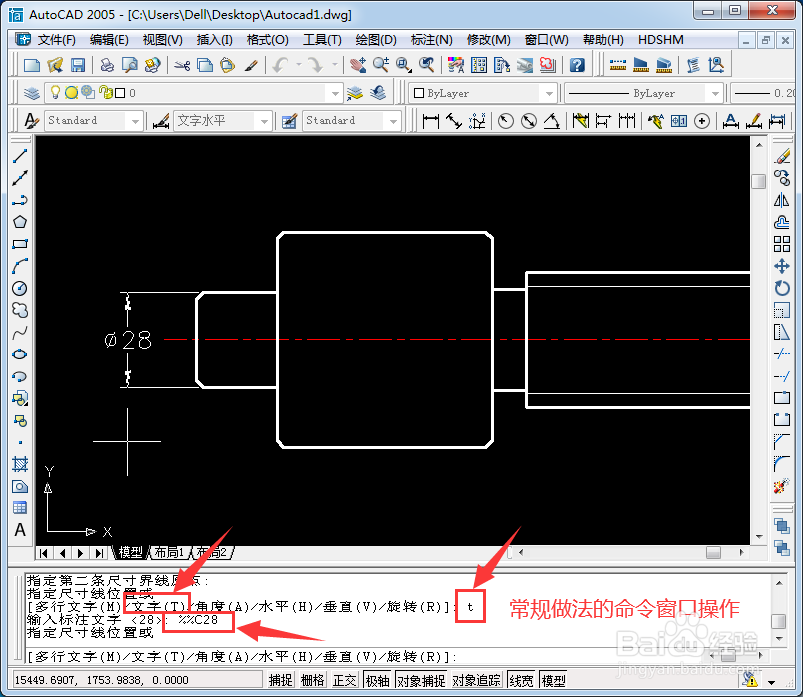

3/8常规做法的命令窗口操作，输入t，回车，输入%%C加上数值，这种方法如果标记直径数量较少尚可，但应对较多直径的轴类零件比较麻烦

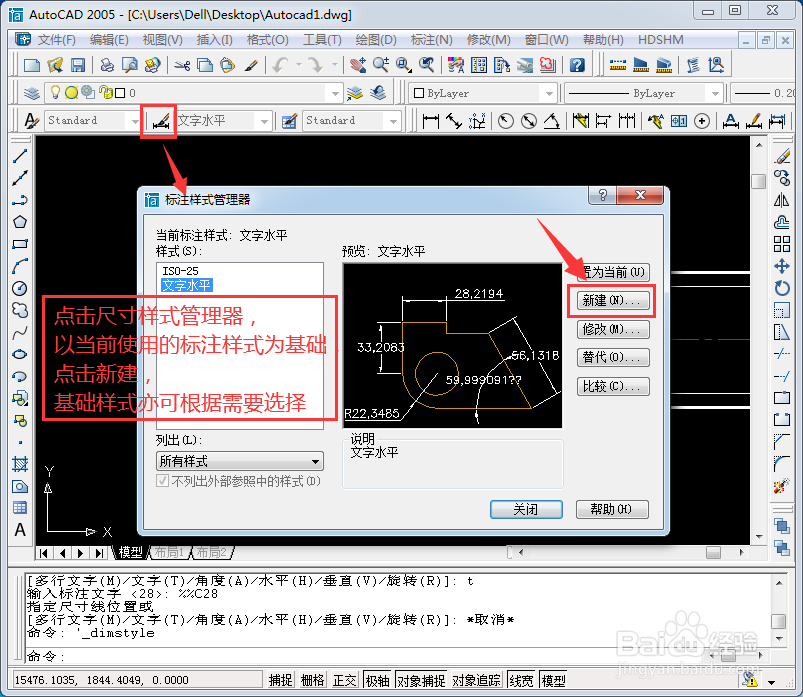

4/8点击尺寸样式管理器，以当前使用的标注样式为基础，点击新建，基础样式根据需要选择

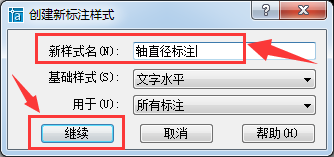

5/8弹出创建新标注样式对话框，输入新样式名，我们以轴直径标注为例，点击继续

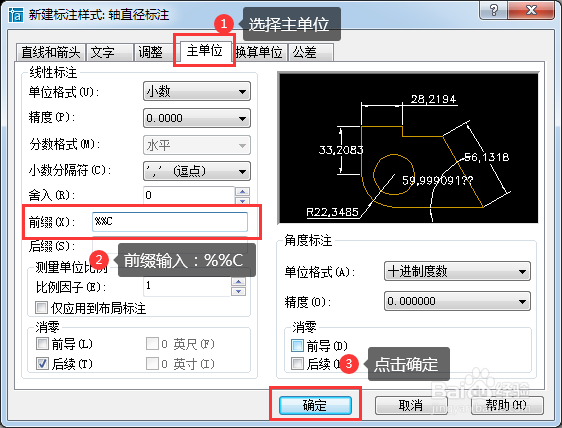

6/8弹出对话框，选择主单位，前缀输入%%C，点击确定

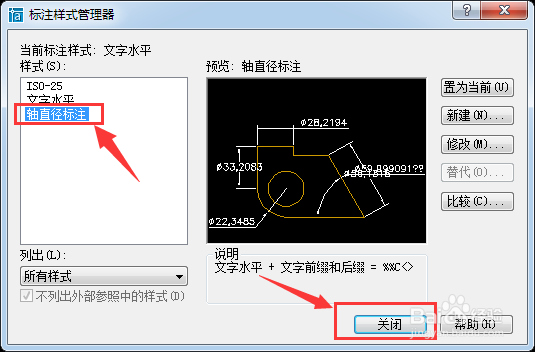

7/8返回标注样式管理器窗口，样式中出现轴直径标注，点击关闭

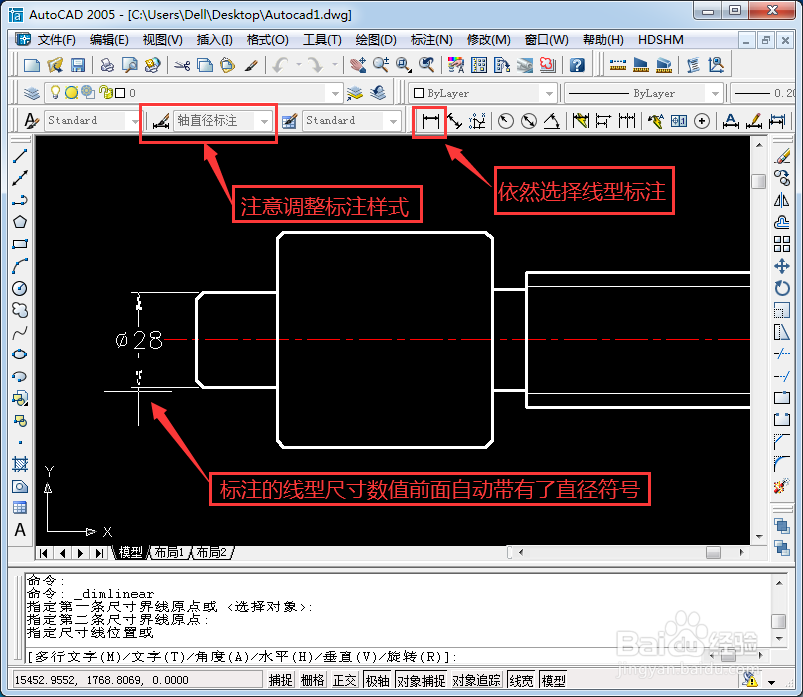

8/8调整当前标注样式为刚新建的轴直径标注，依然选择线型标注，标注的线型尺寸数值前面自动带有了直径符号
注意事项需要新设置一种标注样式，需由原标注样式为基础新建并修改得到
新建的标准样式只适用于轴类零件直径标注，其他标注需切换标注样式
