Solidworks工程图标注的时候怎样改变引线的形状
来源:网络收集 点击: 时间:2024-03-13【导读】:
我们使用SolidWorks标志工程图尺寸的时候拉出来的引线默认的形状有的可能不符合我们的审美眼光,那么我们该怎样改变引线的形状呢?方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
软件

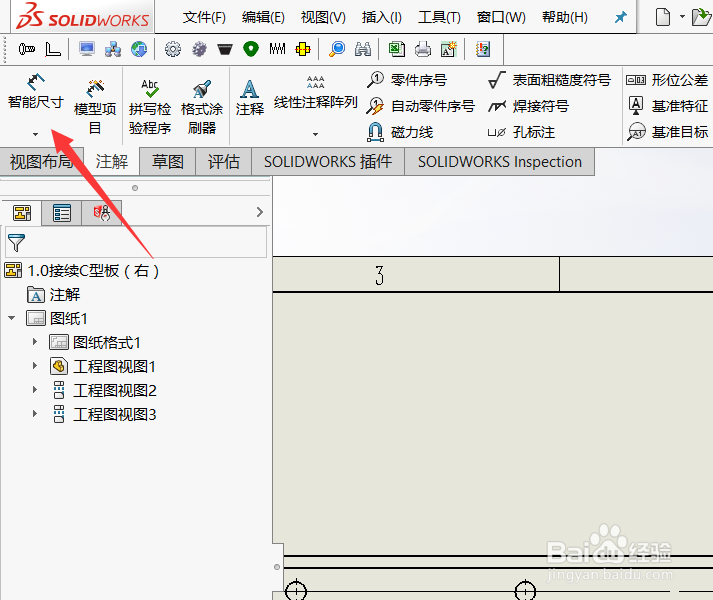

打开工程图之后,我们先点击注解里面的智能尺寸。

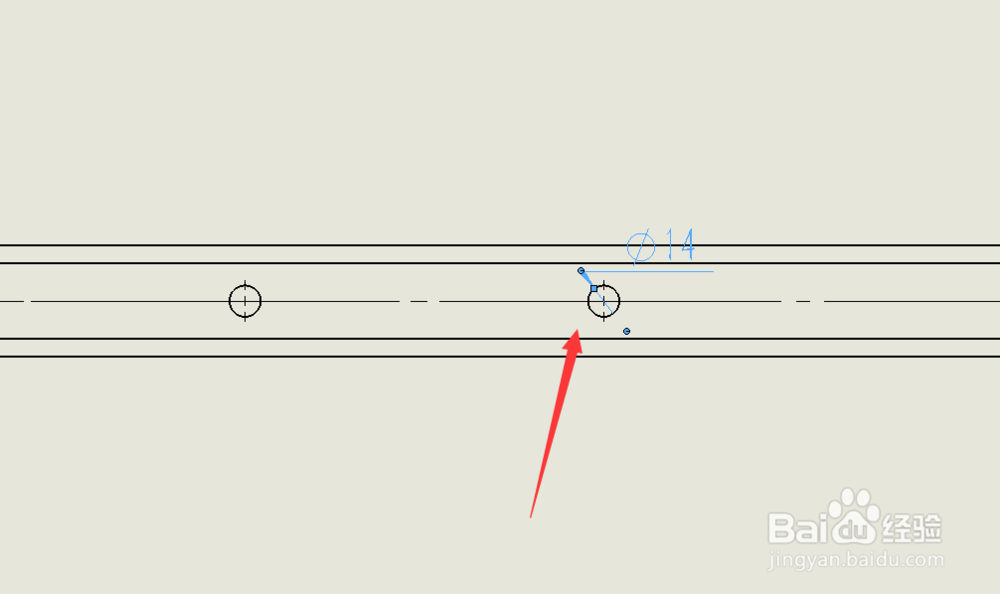

然后先标注一个倒角或者圆尺寸。

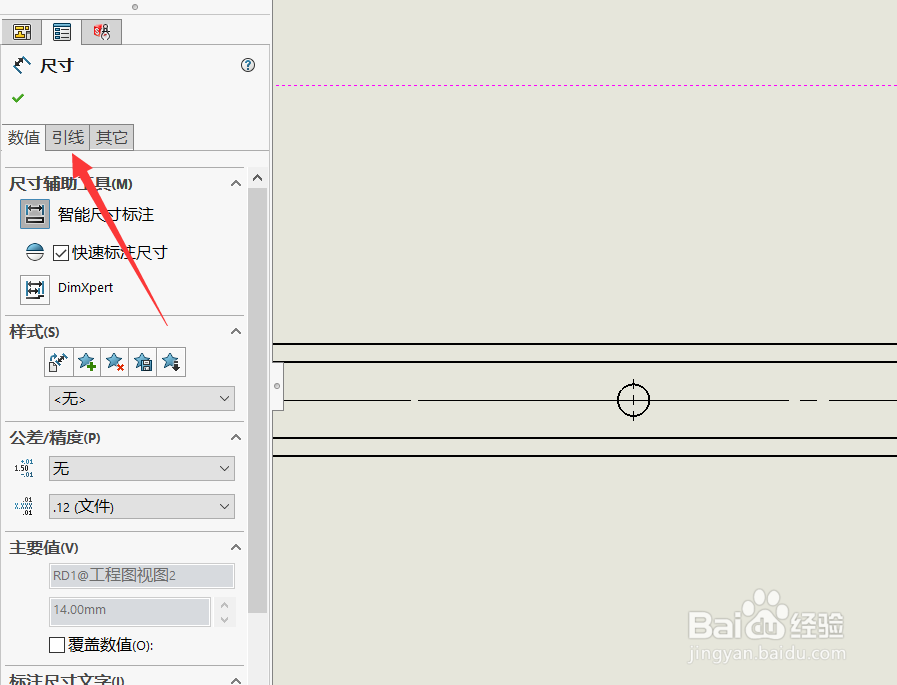

接着我们选中标注的尺寸,在左侧可以看到引线这个选项。

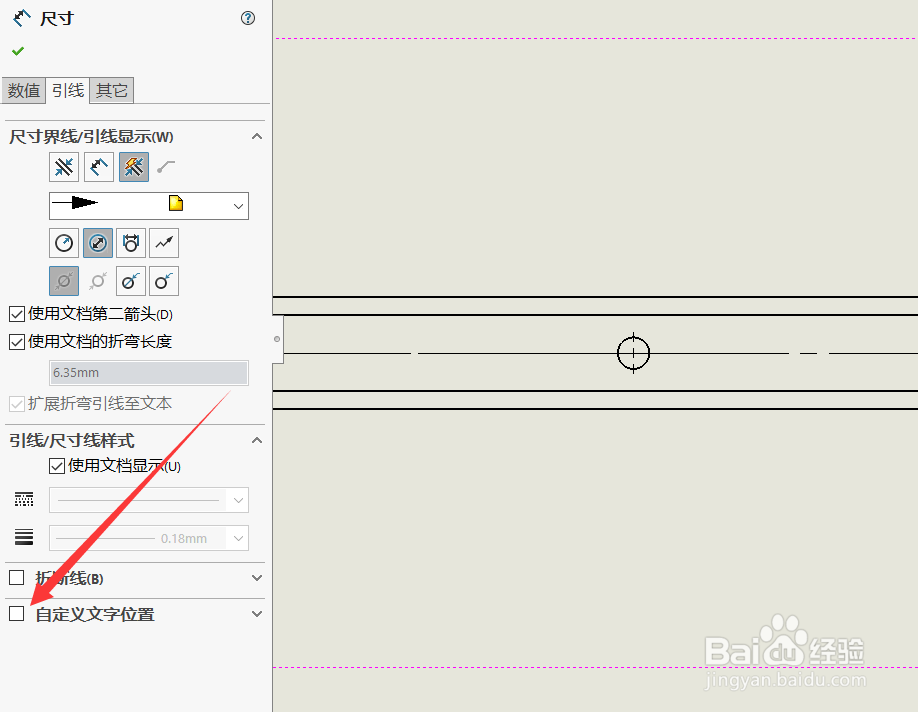

点击引线之后,在下面的自定义文字位置前面打勾。

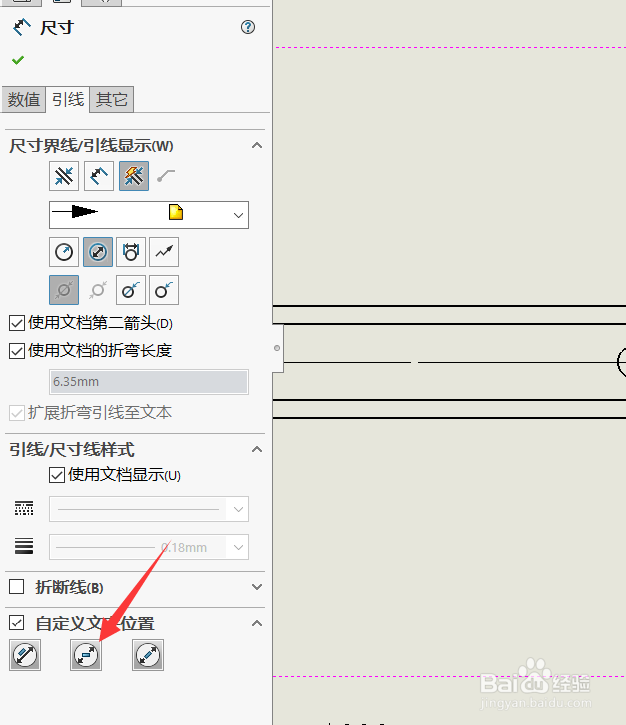

然后会出来三种引线的形状,选择其中一种,小编一般用的中间的那种。

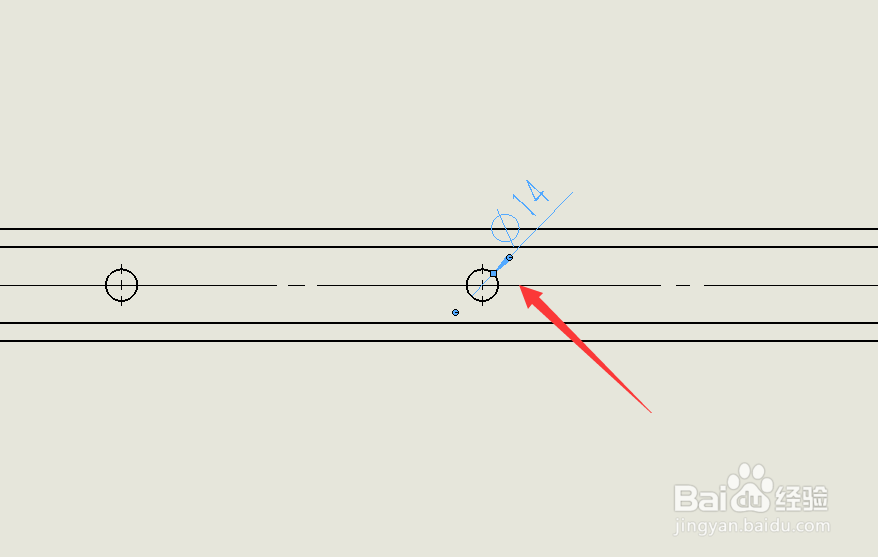

最后再回到工程图里调整下尺寸引线的位置。
