SW可以通过组合命令将两个相交实体的共同部分进行合并，下面来教大家操作方法，如果感兴趣的话就来学习一下吧。工具/原料more软件:SW 2018操作系统:Windows 10方法/步骤1/5分步阅读

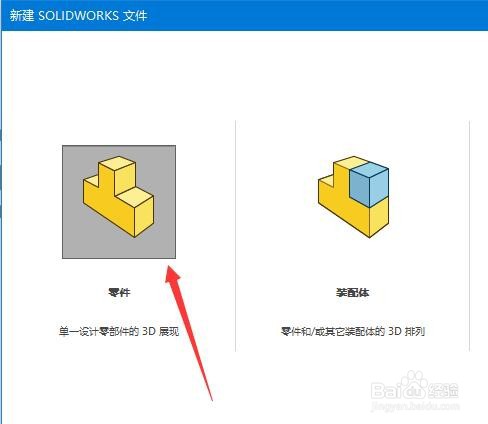

首先，新建一个零件草图，选择“草图绘制”按钮

2/5

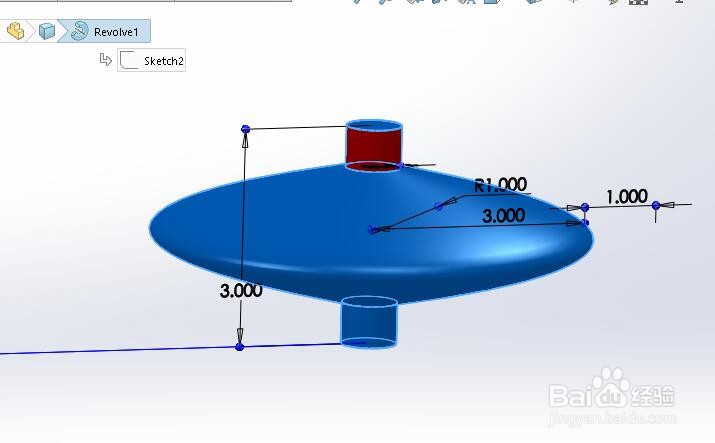

其次，绘制出旋转的零件草图，使用旋转命令进行实体的创建

3/5

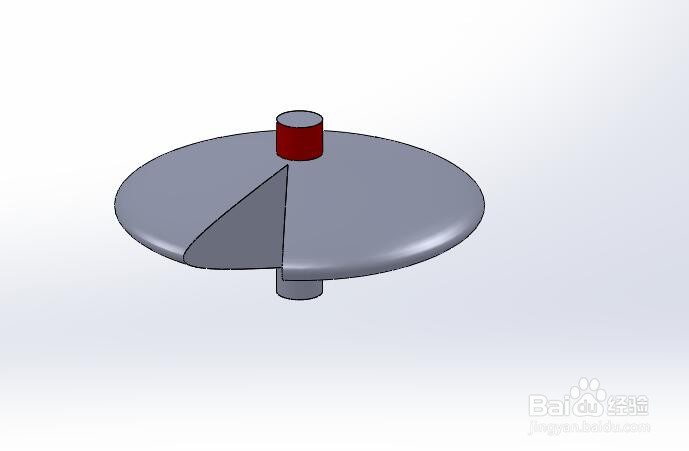

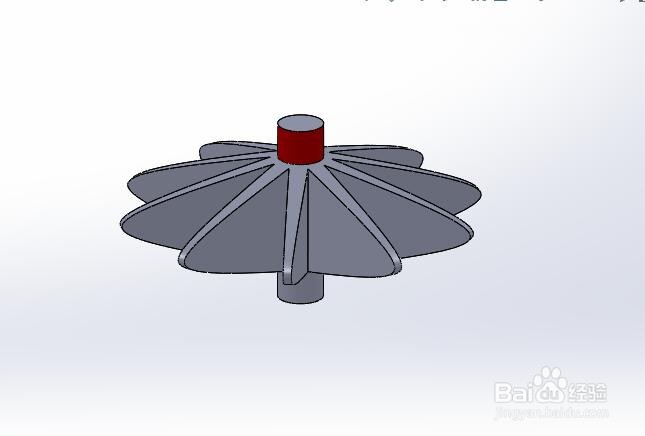

之后，在旋转实体上绘制一个切除特征，并进行圆周阵列的填充

4/5

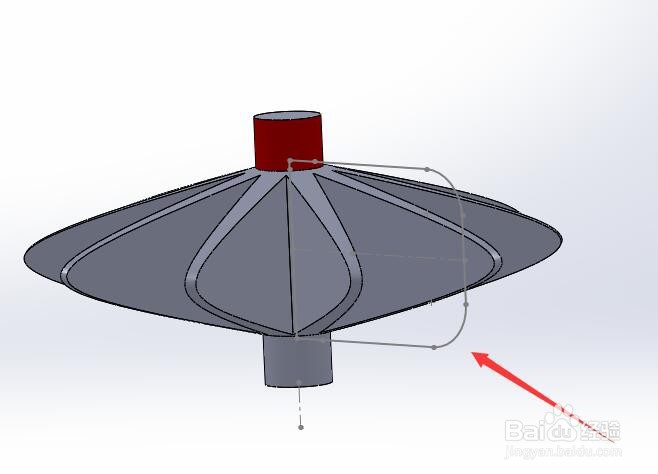

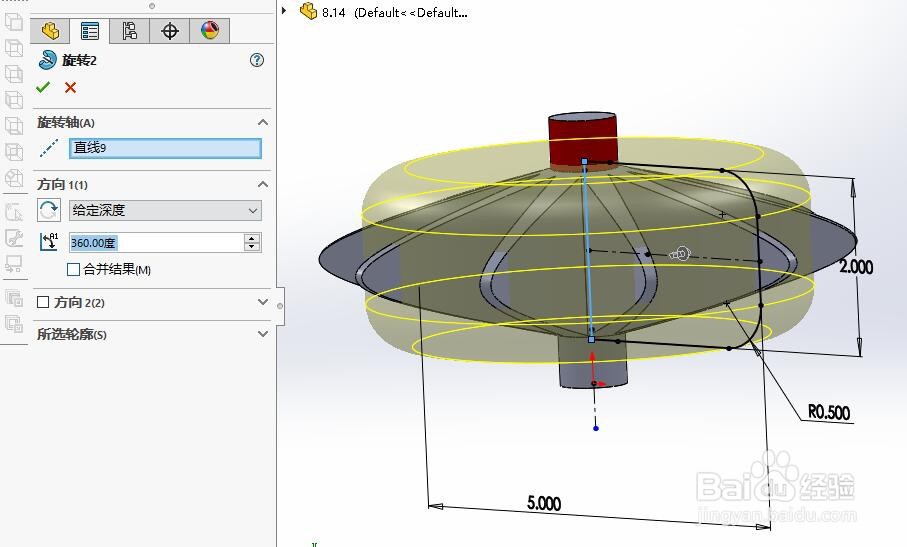

再之后，绘制另一个旋转草图，使用旋转命令创建旋转特征

5/5

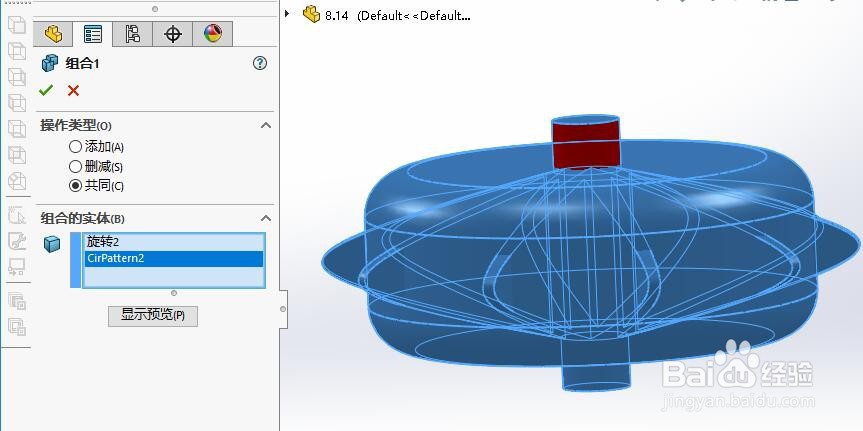

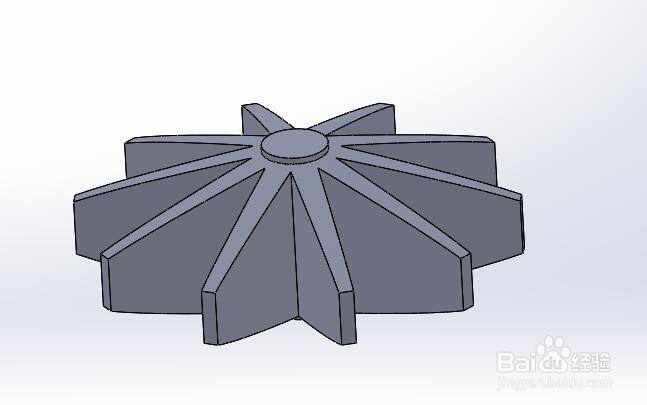

最后，选择“组合”命令，勾选”共同”复选框，选择两个相交的两个实体即可，最后的效果如图所示

注意事项

Tips:可以根据需要选择组合命令完成复杂实体的创建。
