本经验教会大家如何在hypermesh中给网格模型创建局部直角坐标系工具/原料morehypermesh12.0直角坐标系方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

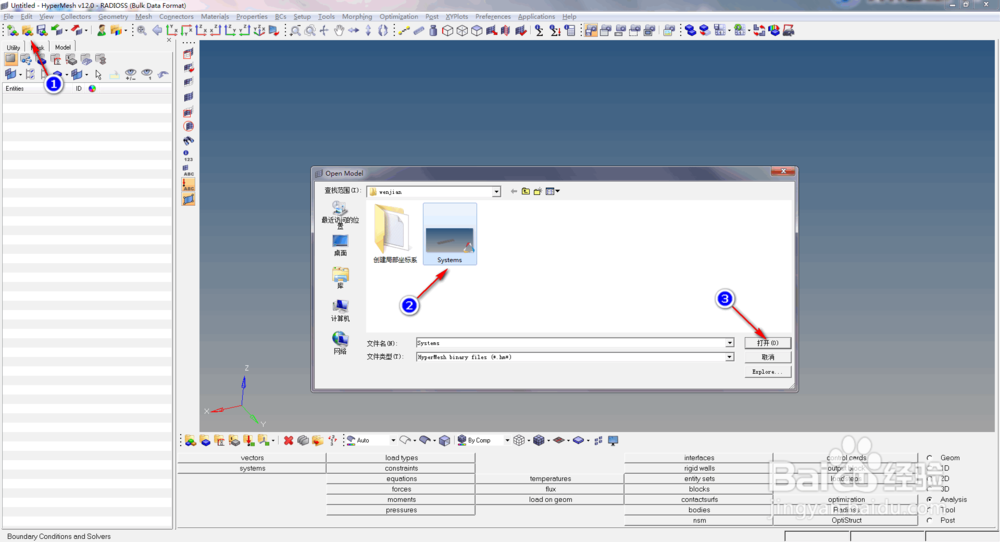

首先打开hypermesh软件，在右上角standard集成面板中单击Open Model，弹出文件夹对话框，选择建好的板件网格模型，单击打开按钮；

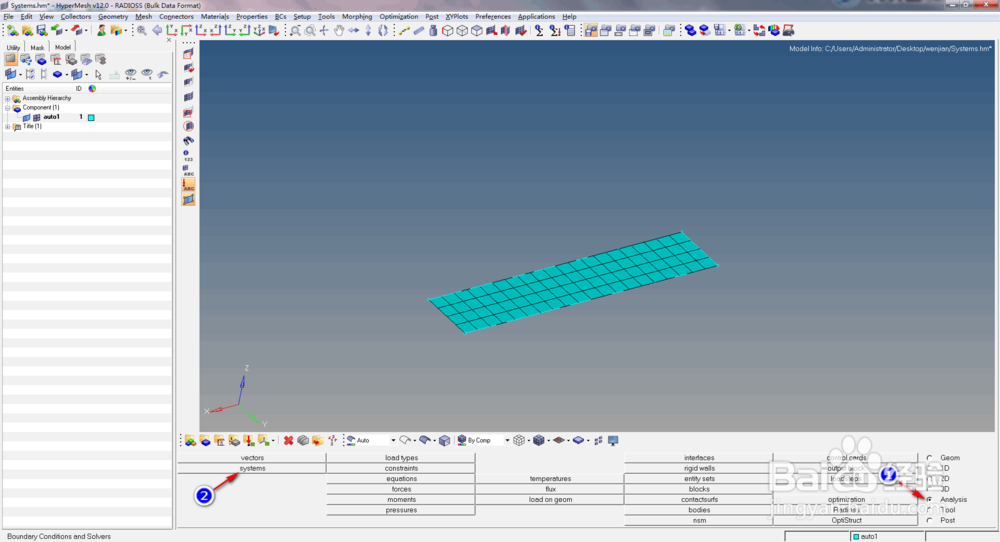

2/6在工具集成面板中勾选右侧Analysis选项，并单击systems进入轴系创建对话框，勾选create by axis direction选项，即通过轴的方向来创建坐标系；
3/6在中间命令选项中单击origin 然后将鼠标移动至需要创建的坐标轴的基准点，如下图所示，并在第二列选项列表中将轴系切换为x-axis；

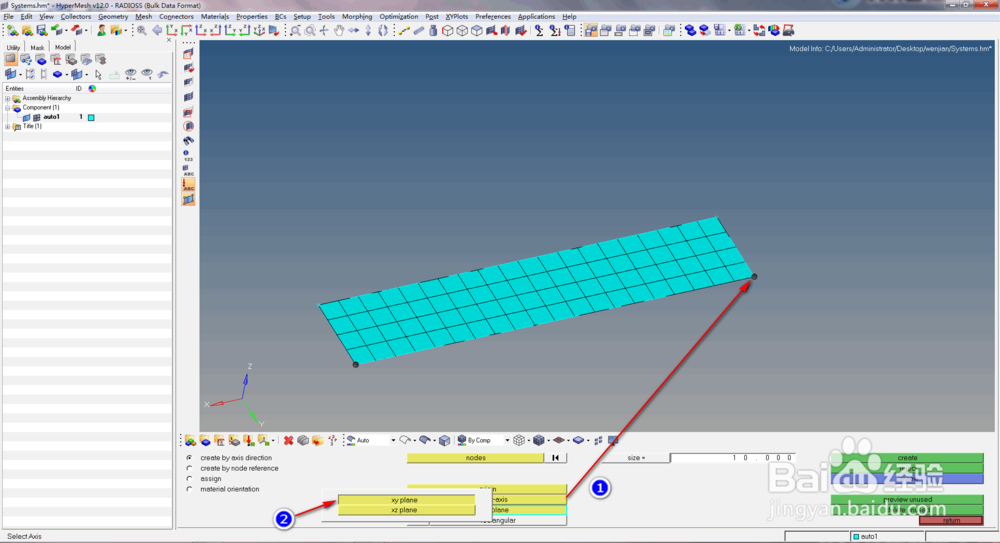

4/6单击x-axis按钮，并将鼠标移动至模型上，选择板件长边的另一端，如图所示，即我们定义板件的局部坐标系的x轴为板件的边长方向，并将第三列选项列表中的平面调整为xy plane；

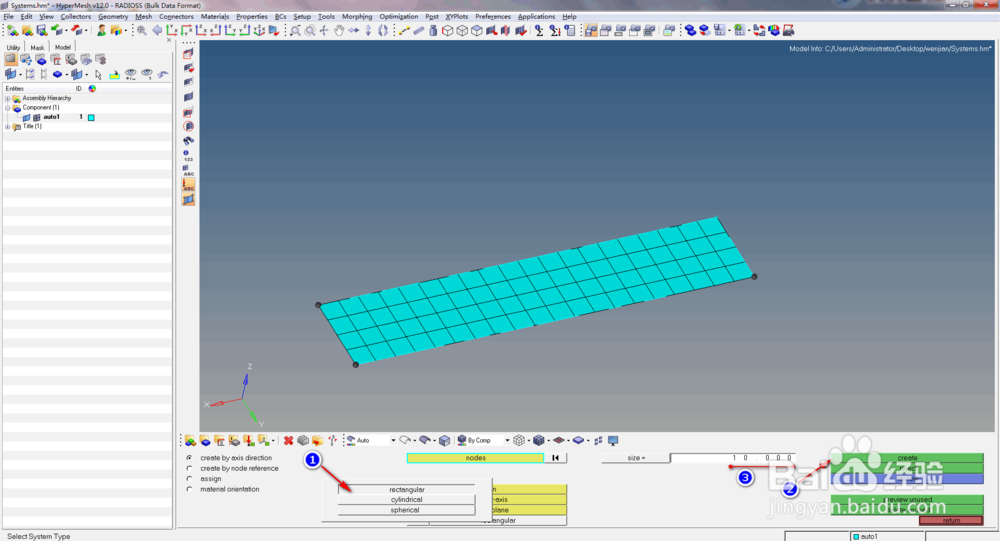

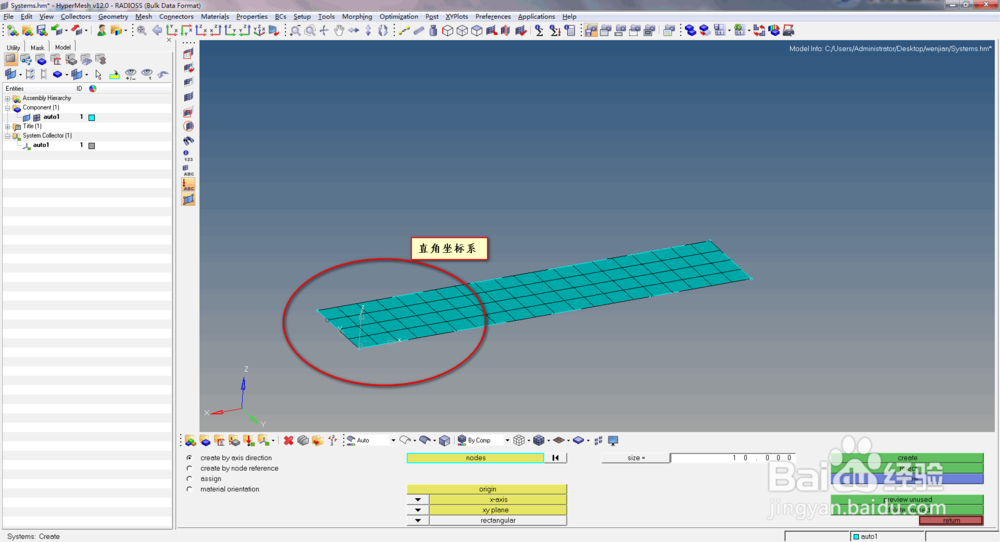

5/6单击xy plane，并将鼠标移动至模型上，选择板件短边的另一端，即我们定义模型局部坐标系中xy平面和板件平面重合，在第四列选项列表中将坐标系类型切换为直角坐标系rectangular，并将坐标系大小size设置为10，单击create生成局部坐标系；

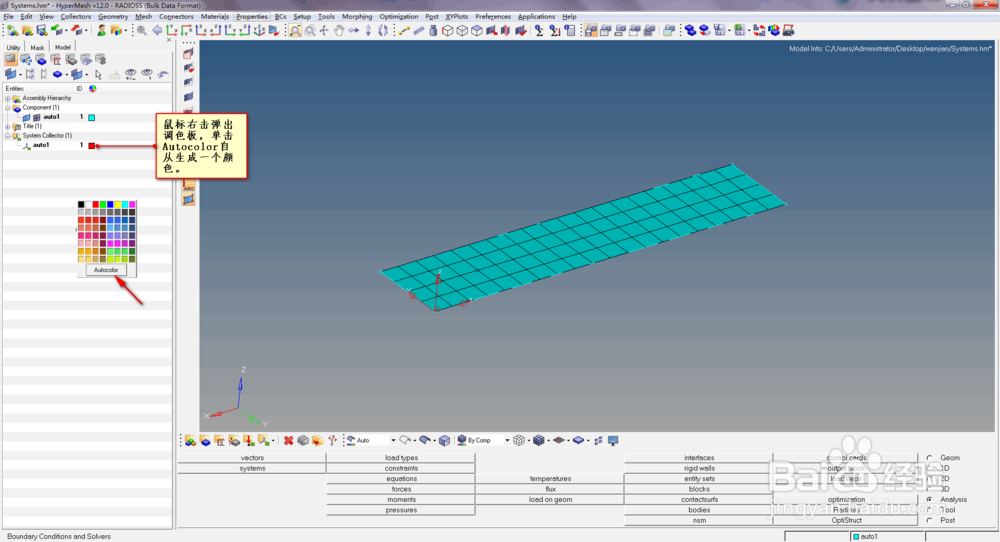

6/6在左侧树形结构图中自动生成一个System Collector，将坐标系集合器调整一个颜色，鼠标右键单击颜色，在弹出的颜色面板中选择Autocolor，模型的局部坐标系生成。
注意事项在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
