CATIA零件设计模块给用户提供了非常全面的操作，可以帮用户实现复杂三维模型的创建，三维实体模型的创建要遵循一般的操作流程，下面就给大家讲一下如何在CATIA中创建简单实体模型。工具/原料moreCATIA实体模型方法/步骤1/7分步阅读

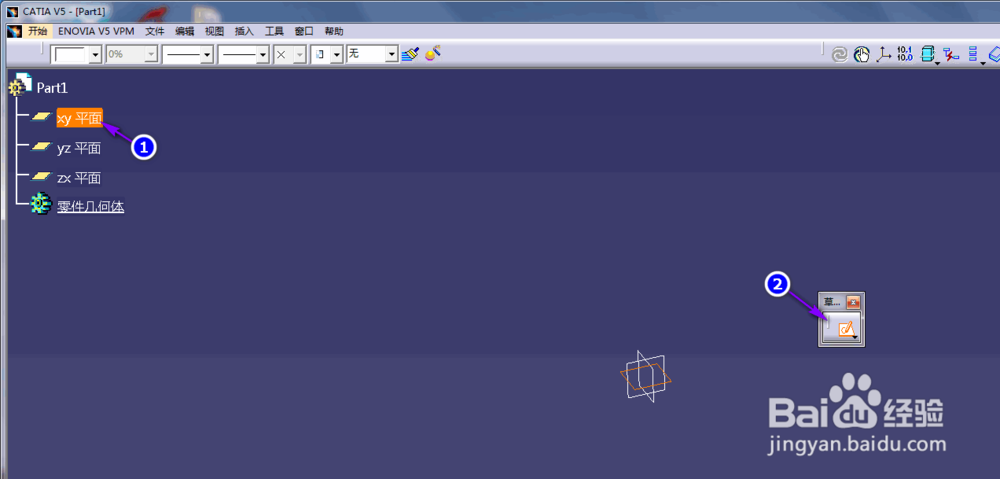

首先让我们来打开CATIA软件，进入零件设计模块，在左上角树形结构图或者在视图区选择xy平面，单击草图命令进入草图界面；

2/7

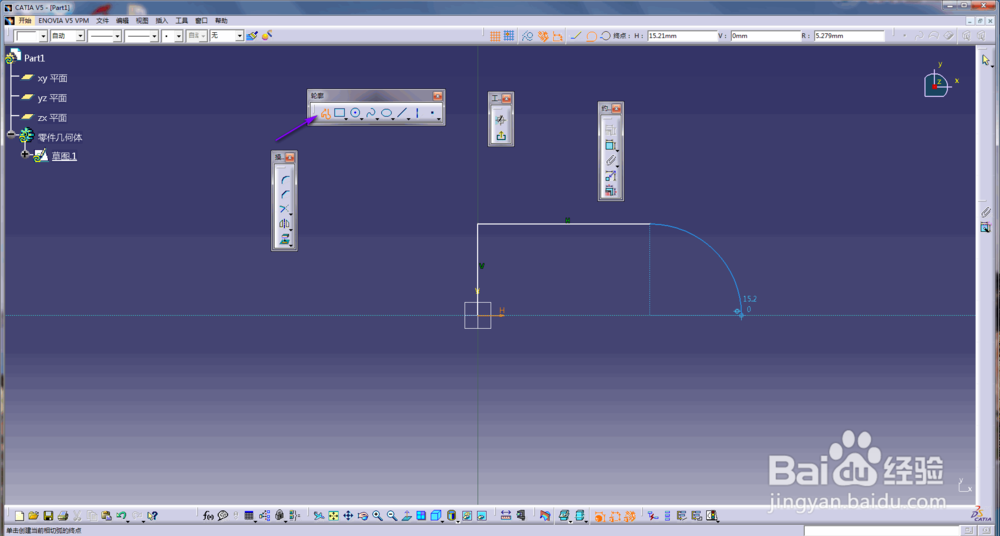

先通过轮廓命令绘制一条多线段，如下图所示，轮廓以原点为起始点，包含两条直线段和一条1/4圆弧；

3/7

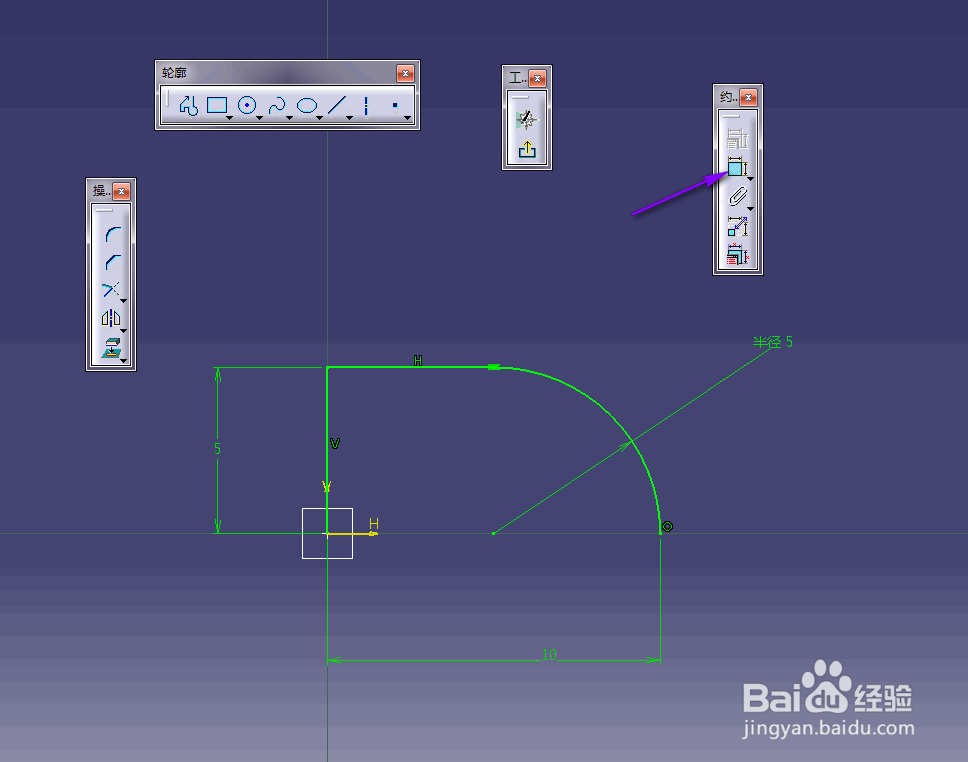

单击约束命令，对视图中的多线段进行全约束，当视图中的多线段颜色显示为全绿色时说明草图已经被全约束了；

4/7

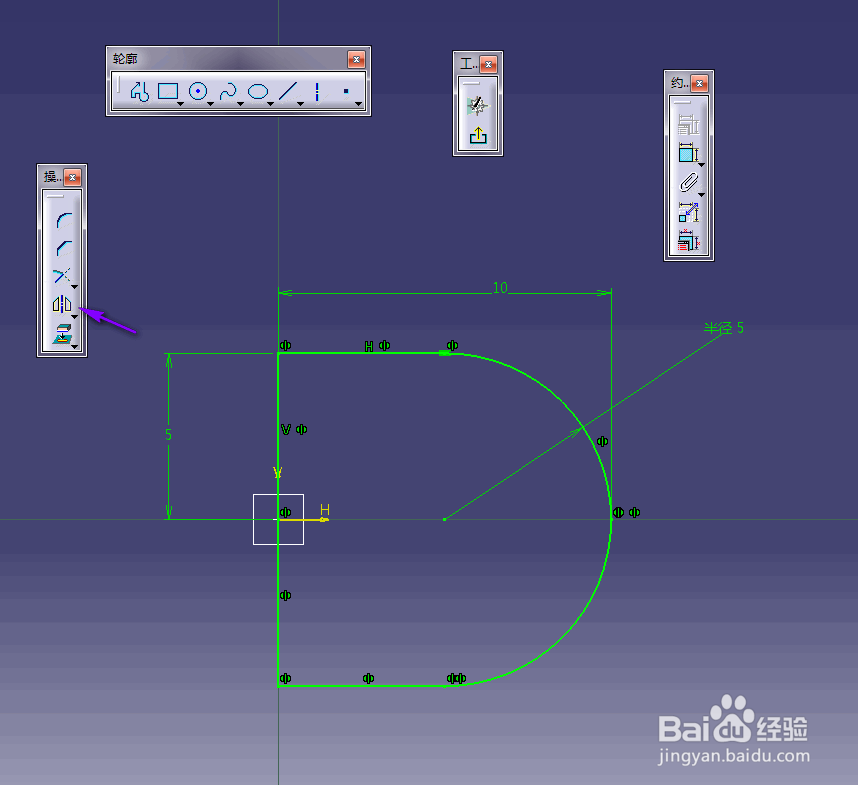

继续在左侧工具栏中找到镜像命令，先在视图中将所有线段选中，然后单击镜像命令，再选择要镜像的轴线H，完成草图的镜像操作；

5/7

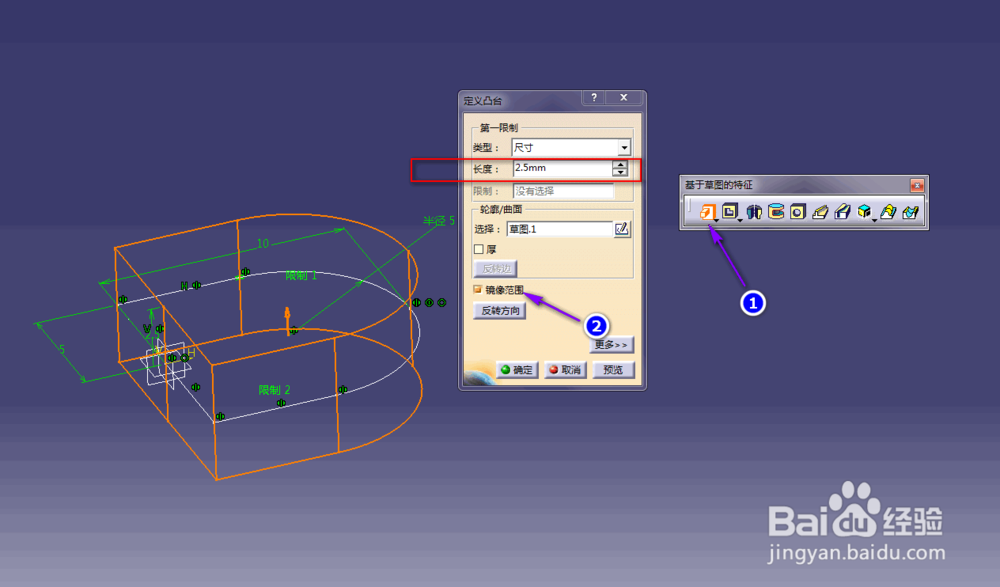

退出草图界面，单击凸台命令，并在弹出的对话框中定义凸台的类型、长度以及镜像范围等，单击确定退出命令对话框；

6/7

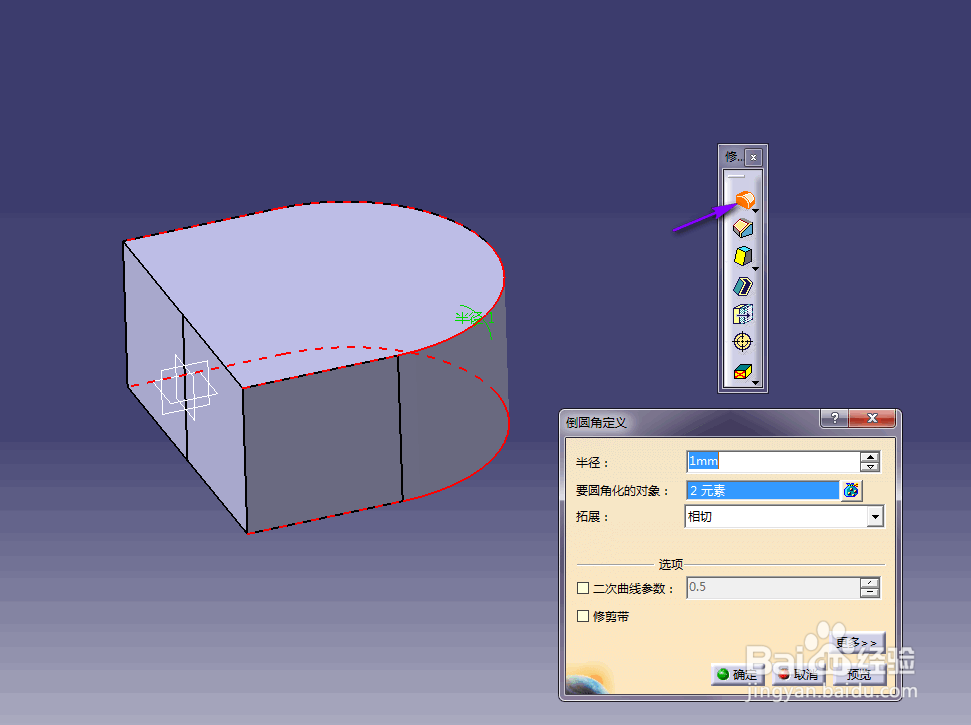

单击倒圆角命令，并将圆角定义为1mm，选择要圆角化的边线为图示两条边线，单击预览并确定；

7/7

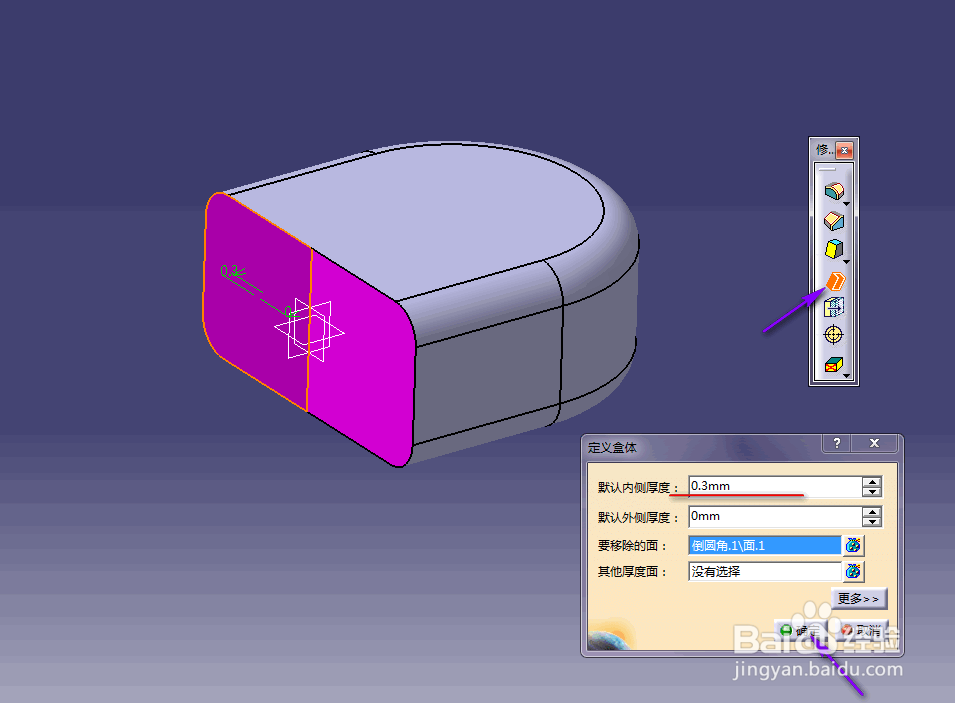

继续选择盒体命令，对实体进行抽壳操作，在命令对话框中设置抽壳的厚度为0.3mm，并在视图区选择要移除的面，单击确定完成所有操作，这样我们就完成了对一个简单三维实体的创建工作。

注意事项

在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
