圈圈代表低电平有效。数字电路中，数字电平从高电平（数字“1”）变为低电平（数字“0”）的那一瞬间叫作下降沿。

低电平有效是一个广义的理想开关，其常态为闭合状态，也就是常保持1信号，当给其0信号时（也就是断开此开关），这个开关将会触发下级电路。

三角代表上升沿触发。数字电路中，数字电平从低电平（数字“0”）变为高电平（数字“篇盲攀1”）的那一瞬间叫作上升沿。

上升沿触发是当信号有上升沿时的开关动作，当电位由低变高而触发输出变化的就叫上升沿触发。也就是当测到的信号电位是从低到高也就是上升时就触发，叫做上升沿触发。

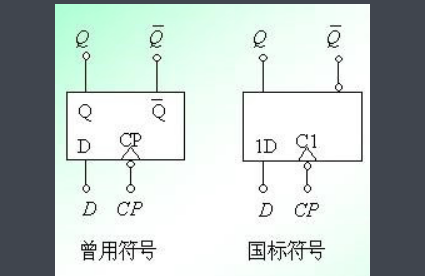

圈圈加三角代表下降沿触发。数字电路中，数字电平从高电平（数字“1”）变为低电平（数字“0”）的那一瞬间叫作下降沿。

下降沿触发是当信号有下降沿时的开关动作，当电位由高变低而触发输出变化的就叫下降沿触发。也就是当测到的信号电位是从高到低也就是下降时就触发，叫做下降沿触发。

扩展资料：

低电平有效在电子和自动化控制中，分为模拟信号和数字信号，其中数字信号是二进制的，即只有0信号瞧互和1信号。高电平指驼蚊的是信号1，低电平指0信号。

在电子电路中，有许多触发器采用上升沿触发方式，例如D触发器。也有许多触发器采用下降沿触发方式，例如主从RS触发器、下降沿JK边沿触发器等。

参考资料来源：百度百科-低电平有效

参考资料来源：百度百科-上升沿触发

参考资料来源：百度百科-下降沿触发
