订阅su地形上落建筑--阶梯地形
来源：网络收集 点击： 时间：2024-03-13【导读】：
很多朋友对场地地形很畏惧，这里提供两种方法解决你的烦恼，针对阶梯地形。工具/原料moreSU2016-2018CADCAD处理1/3分步阅读
2/3
3/3
SU建模1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

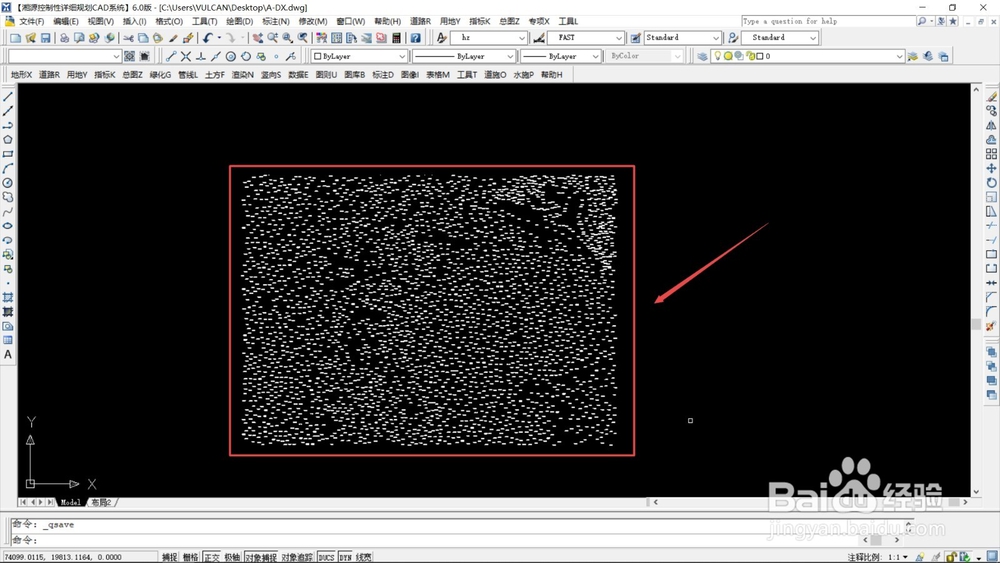

打开CAD地形，找到并生成高程点

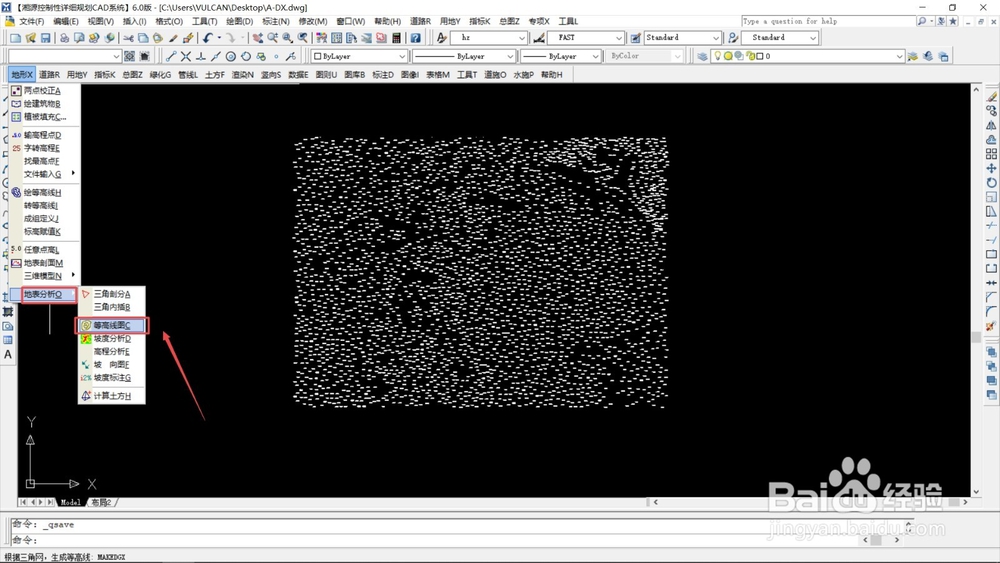

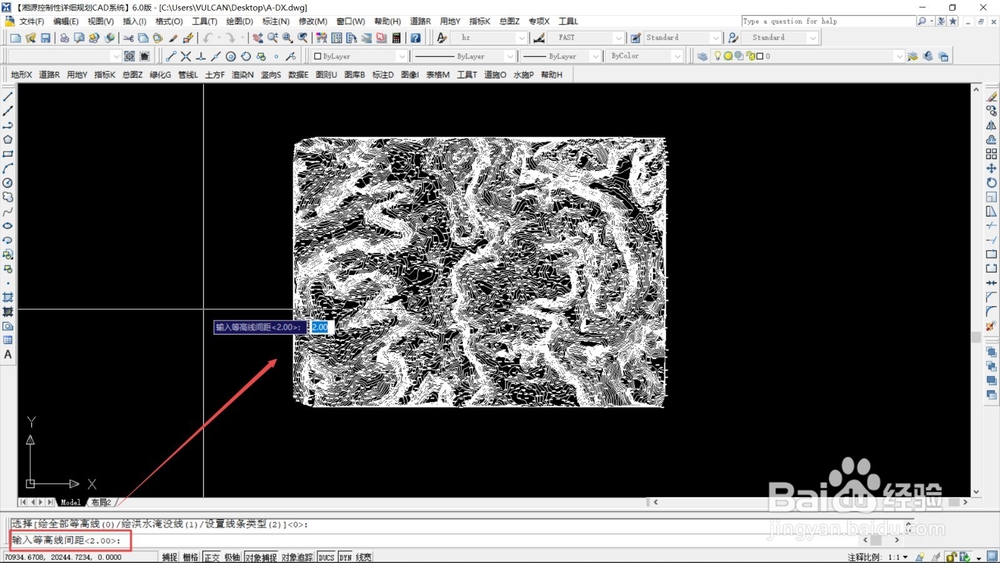

2/3考虑好SU阶梯地形，每一层的高度，假如是2.0米，则在CAD里生成2米高差的等高线

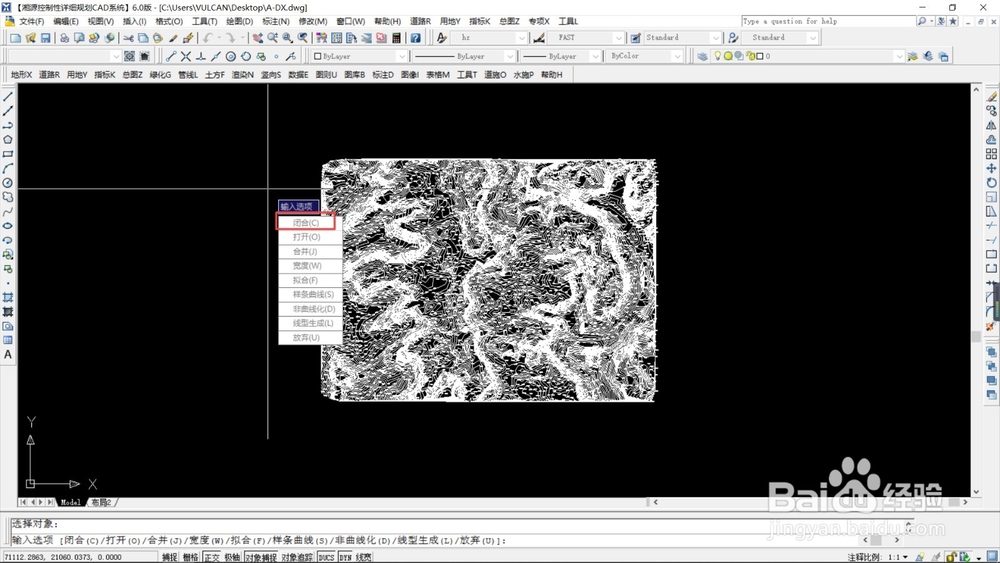

3/3让每个等高线都是闭合多段线，快捷键pe-m-c

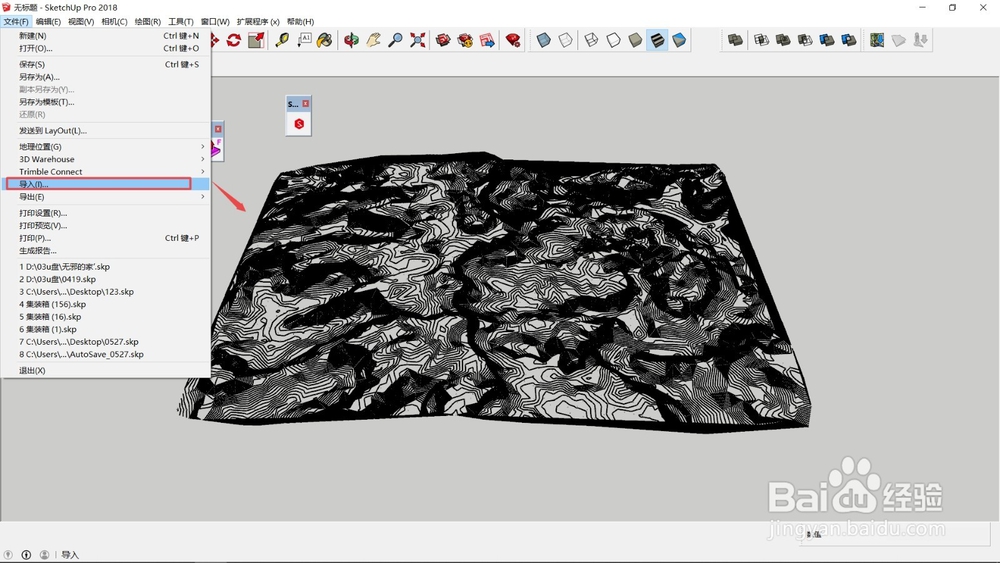

SU建模1/8将处理好的地形等高线CAD导入SU

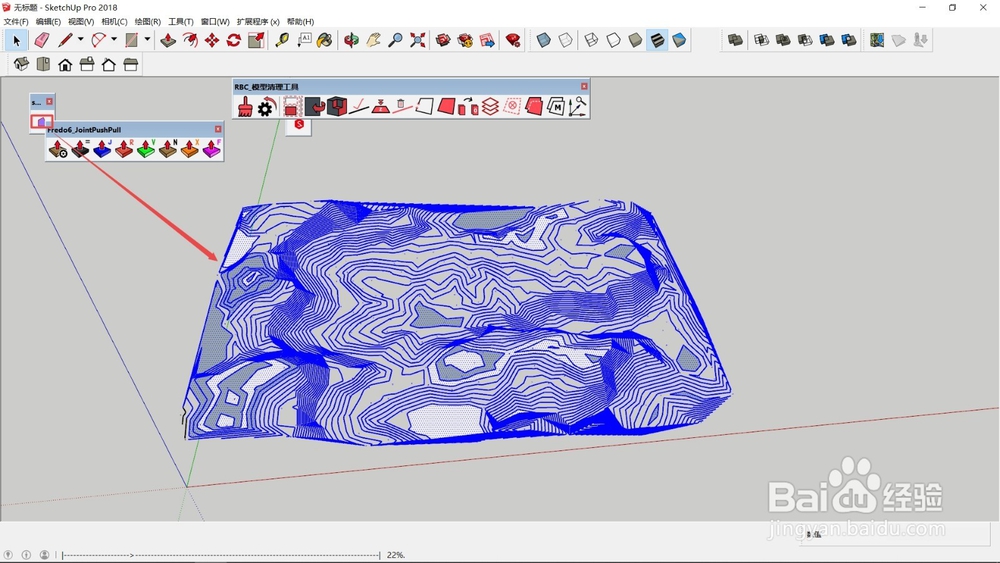

2/8使用封面插件将等高线，封闭成面

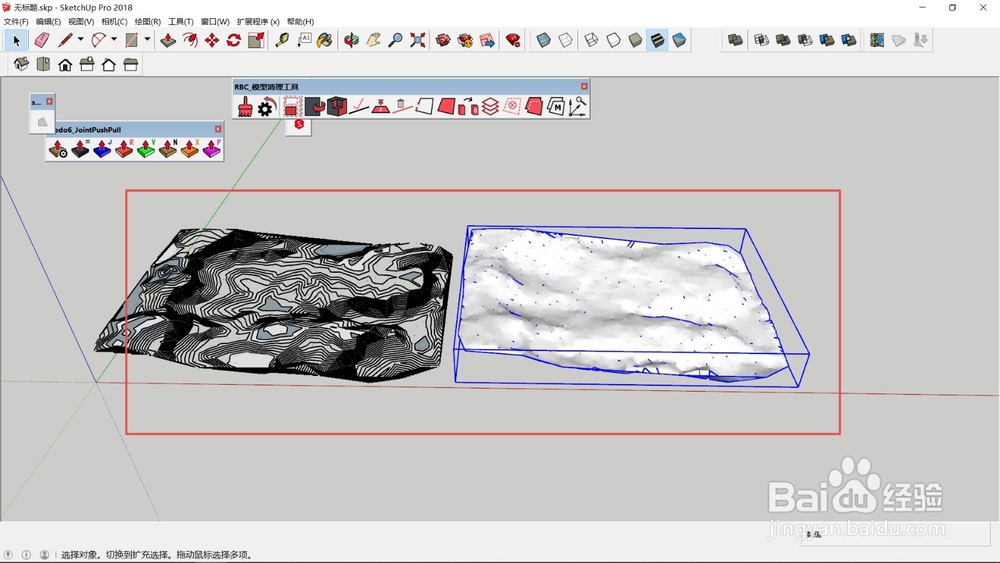

3/8可以看到有很多破面，这个是地形较为复杂导致，因此需要另一种方法，先用沙盒工具生成流线体地形

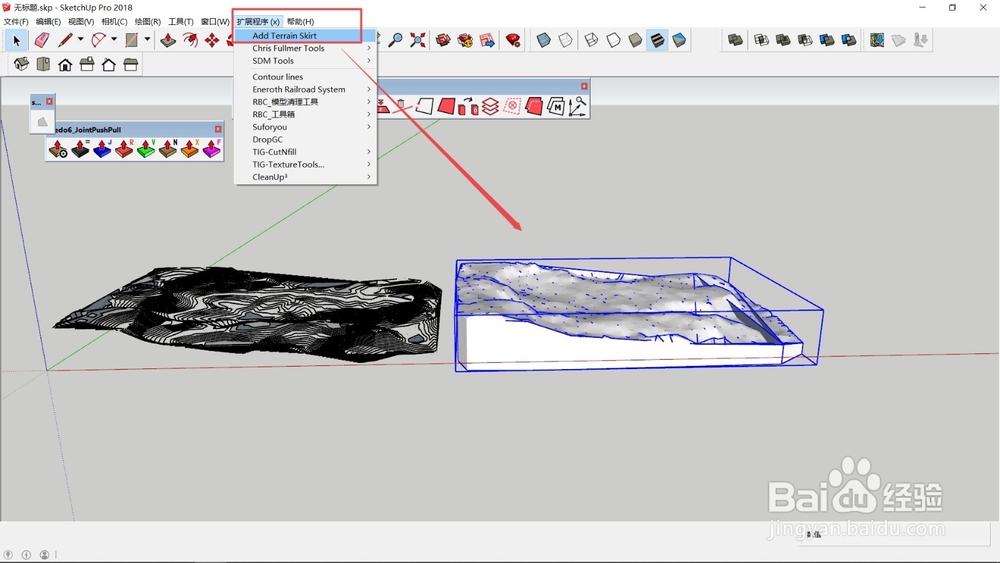

4/8使用插件，给地形加个底座，由于我找的实例地形特别大，所以接下来演示换个小地形，这里说明下，以免有人误解

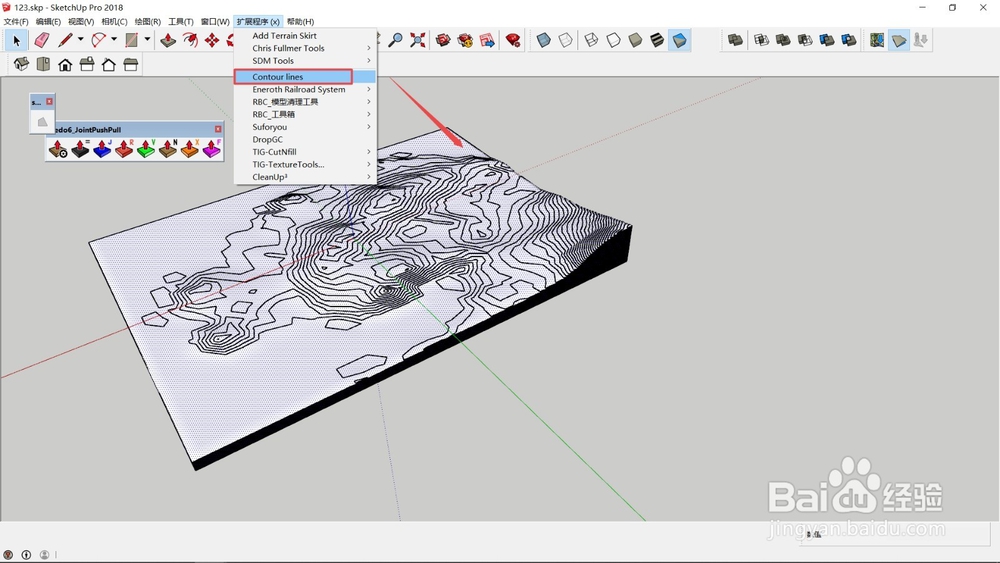

5/8在SU里给地形生成等高线，可以使用面片交错，也可使用插件
6/8删除流线体模型，保留等高线，封面，并将正面朝上

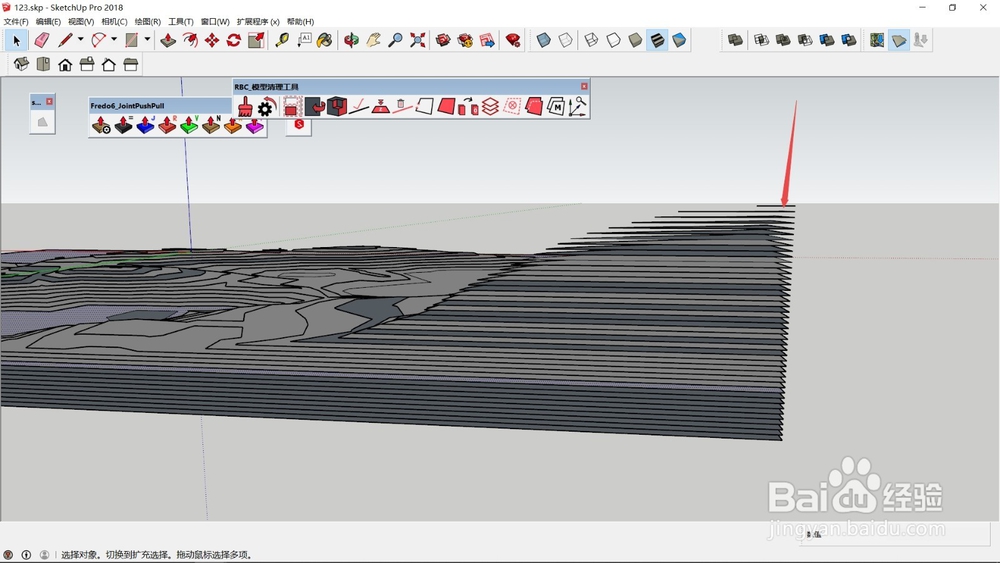

7/8使用联合推拉工具，将所有面，向上拉起２米，这个和之前２米等高线是对应的

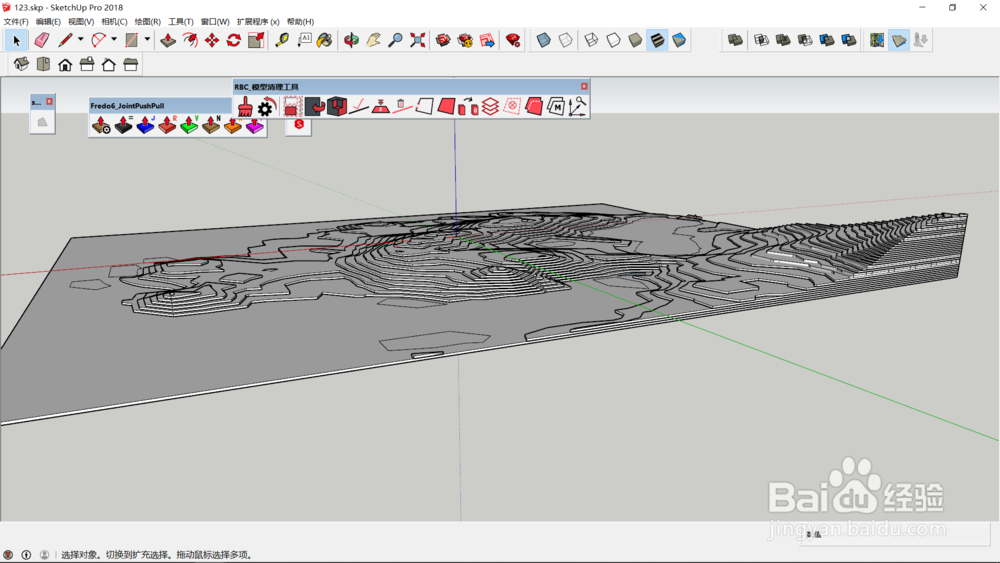

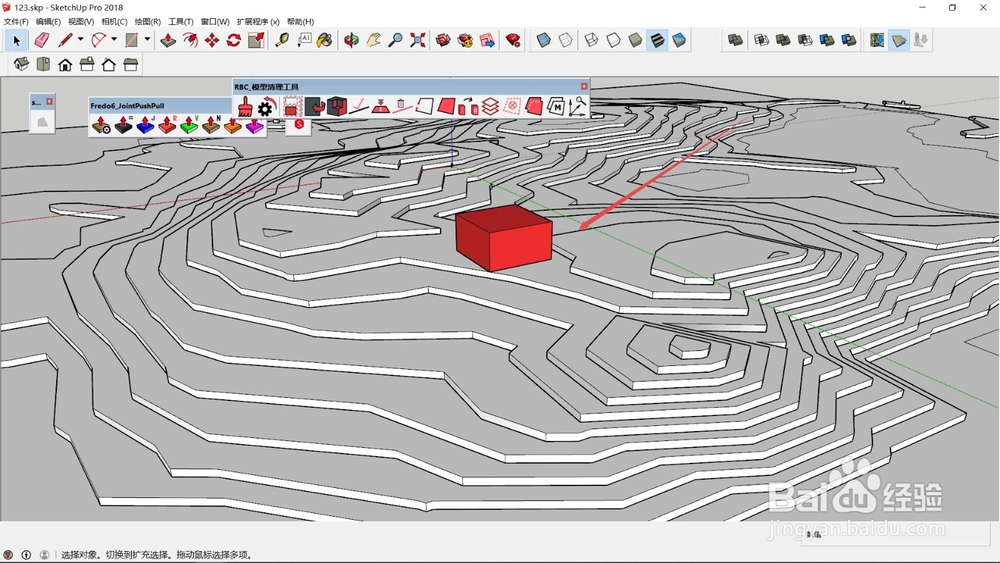

8/8因此在这种阶梯地形上落建筑，直接落在平面上，非常方便
注意事项等高线一定要是全闭合的，这样建模快速方便
同时拉起２米如果总是出现问题，可以拉起1.99米，这样就可以了
