今天在这里我们将介绍如何用Minitab17制作多变异图。多变异图是一种以图形形式表示方差数据分析的方法，可以作为方差分析的一种“直观”的替代。这些图还可以用在数据分析的初级阶段以查看数据。该图显示每个因子在每个因子水平上的均值。在这里同样假设您负责评估烧结时间对三种不同金属的耐压强度的效应。在以下每种烧结时间下对每种金属类型的五个样本测量了耐压强度：100 分钟、150 分钟和 200 分钟。在您进行全面数据分析之前，要通过创建多变异图来查看数据以了解是否有明显的趋势或交互作用。工具/原料moreMinitab17烧结.MTW方法/步骤1/7分步阅读

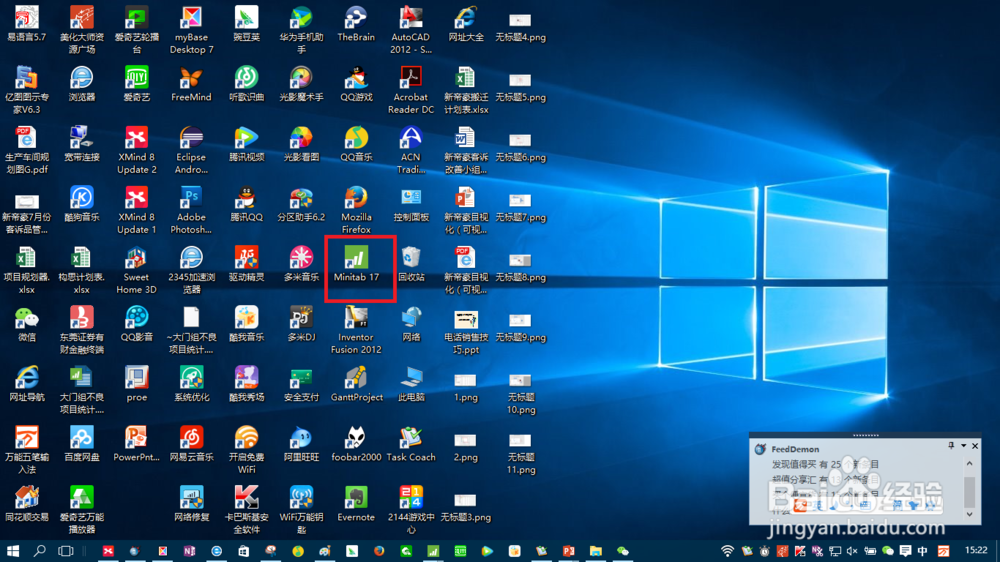

在电脑桌面上找到如下图所示红色框处的图标，用鼠标左键双击，打开它。

2/7

打开软件之后，我们把鼠标移动到文件菜单上，左键单击文件件菜单，然后找到“打开工作表”菜单，左键单击打开它。

3/7

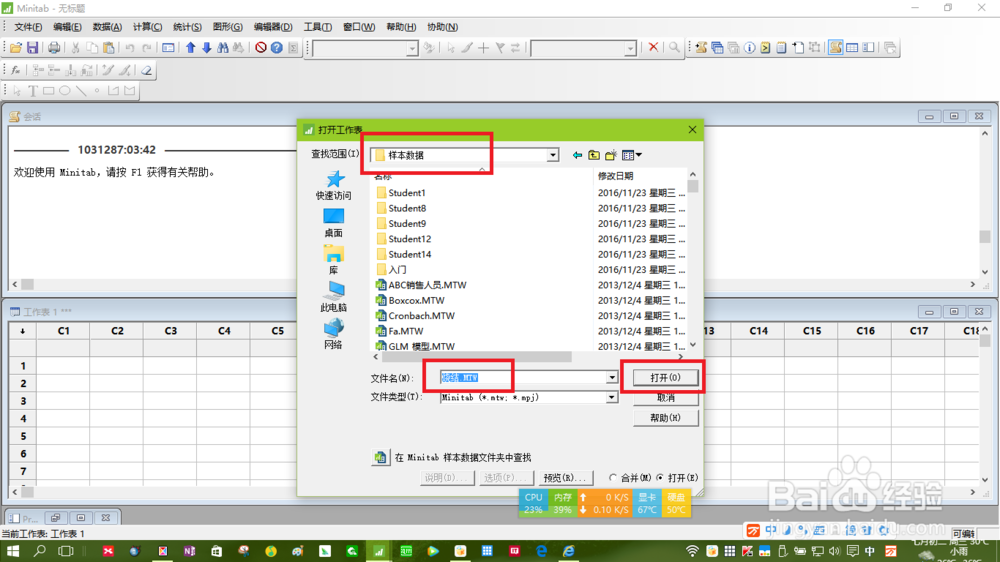

在寻找范围栏上点击向下按扭，找到Minitab安装目录下的样本数据目录，然后在文件名称栏内输入烧结.MTW,左键单击打开按扭。

4/7

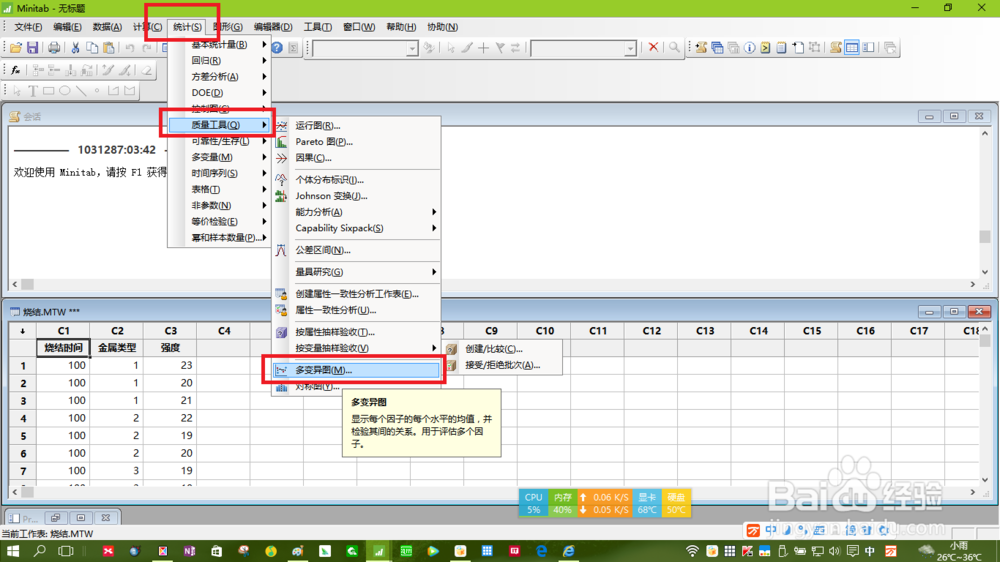

选择统计 质量工具 多变异图。

5/7

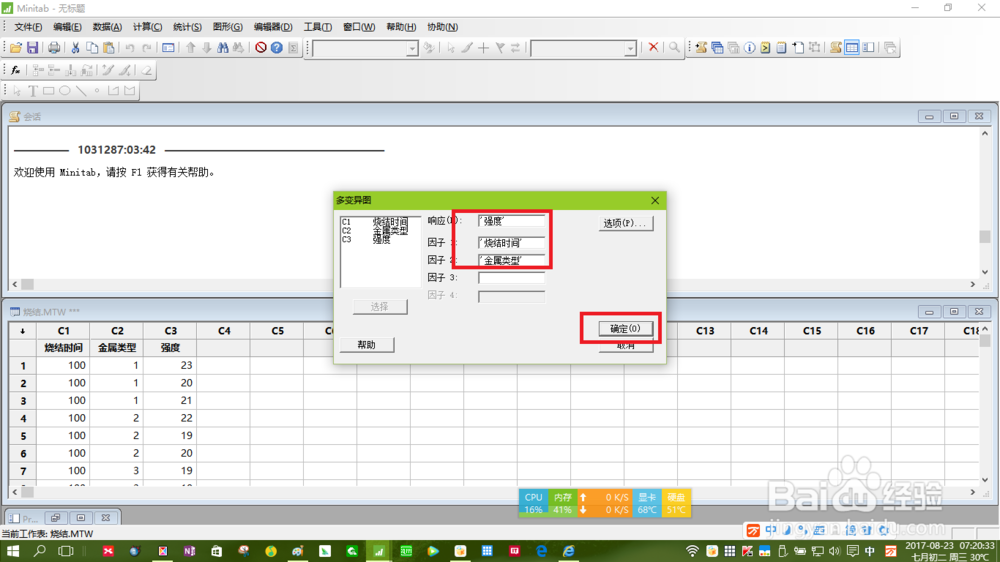

在响应中，输入强度， 在因子 1 中，输入烧结时间。在因子 2 中，输入金属类型。单击确定。

6/7

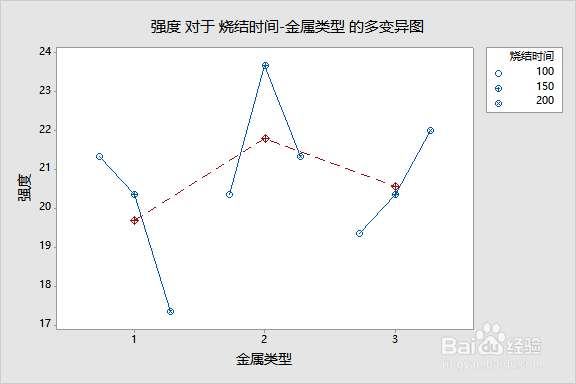

我们得到的图形结果如下图。

7/7

解释结果：

多变异图表明金属的类型与其烧结的时间长度之间存在交互作用。金属类型 1 在烧结 100 分钟时获得最佳耐压强度，金属类型 2 在烧结 150 分钟时获得，金属类型 3 在烧结 200 分钟时获得。

要量化此交互作用，可以使用如方差分析或一般线性模型等技术来进一步分析此数据。
