笔者前次曾分享过多篇CAD花样生成圆锥实体的经验，现在轮到ＵＧ了，这里再和大家分享一下ＵＧ中如何使用旋转命令生成圆锥实体。工具/原料more电脑UG10.0方法/步骤1/11分步阅读

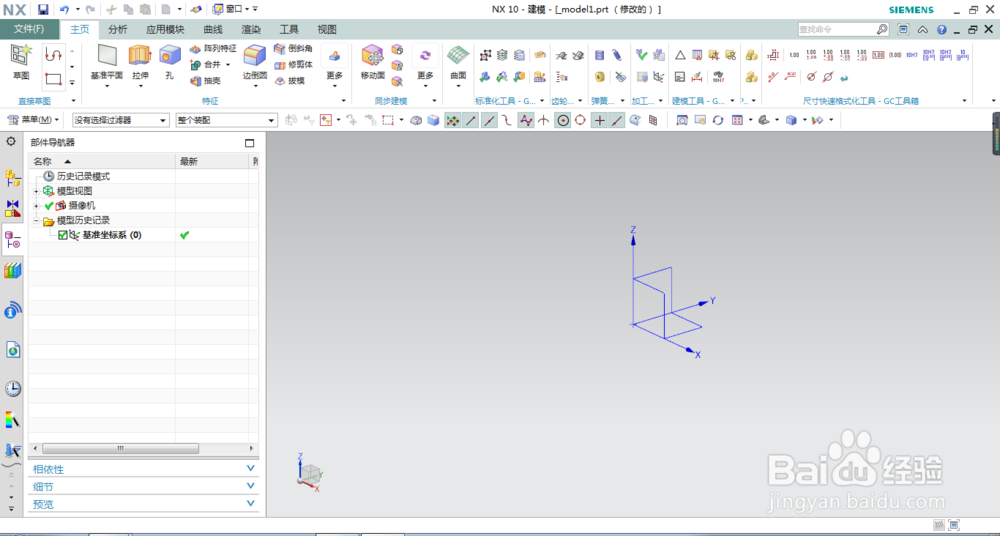

打开UG，新建一个模型文件，进入到三维建模工作界面。

2/11

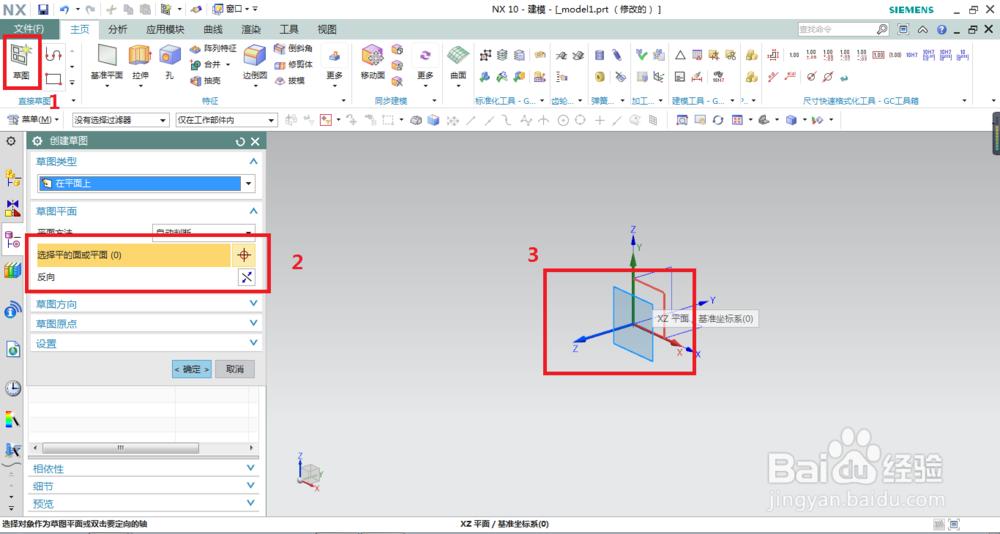

创建草图。具体详情请看下图

1、点击草图图标按钮

2、看弹出的草图对话框中选择草图平面

3、在基准坐标中选择XZ平面

4、完成之后点击确定，就OK了。

意味着在XZ平面画草图。

3/11

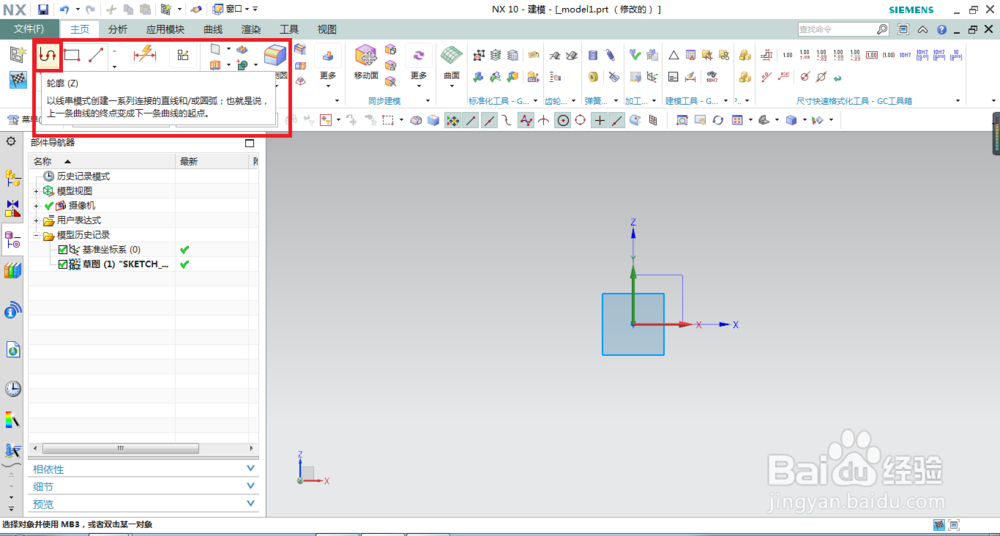

进入到草图工作界面，在草图工具栏中点击“轮廓”命令，（或者“直线”命令）。

命令在哪里？请看下图红色框选。

4/11

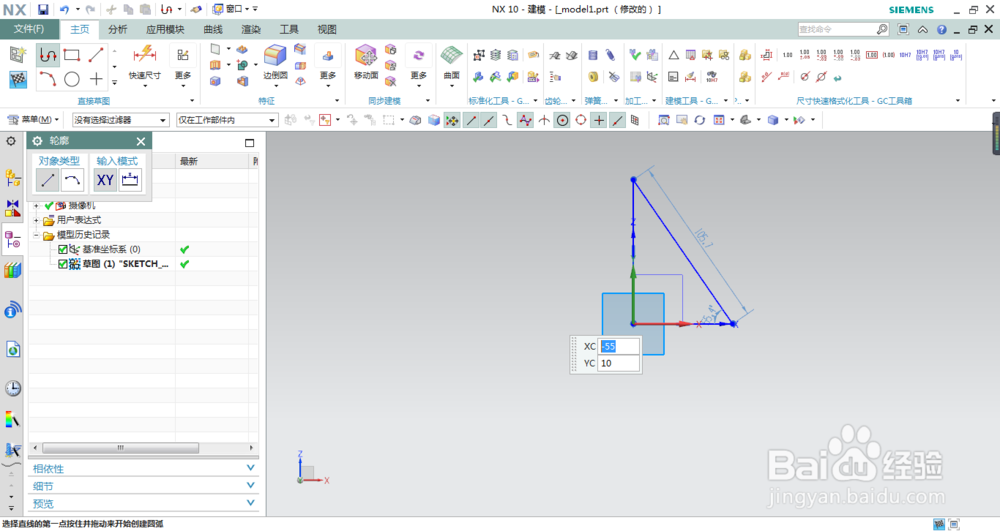

画一个直角三角形，尺寸无所谓。

（难道你们没看到笔者都没有对它进行尺寸约束吗？

5/11

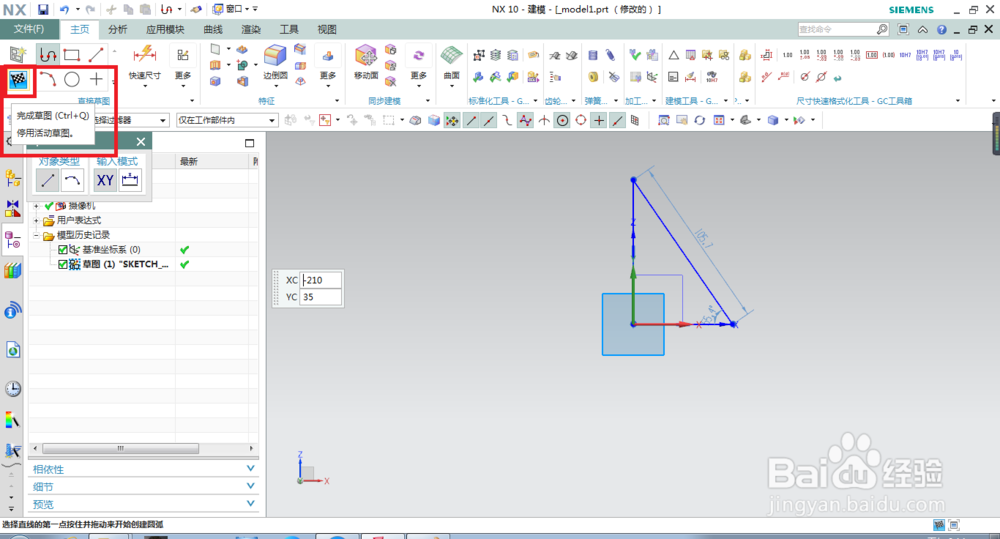

按下图提示，完成草图并退出草图工作界面。

6/11

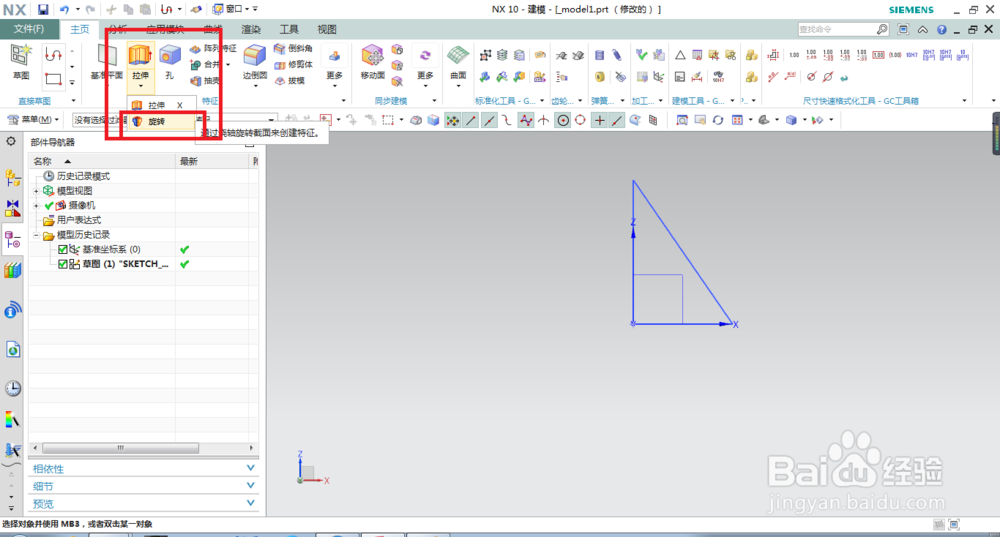

激活旋转命令。

看下图可以知道，旋转命令隐藏在拉伸命令的下拉菜单中。

7/11

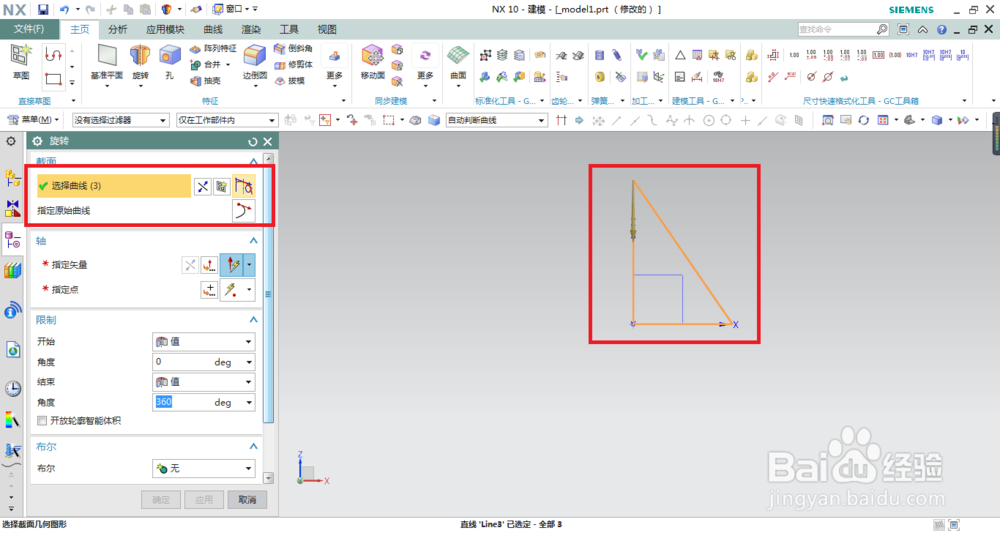

激活旋转命令之后，在弹出的“旋转”参数设置界面中可以看到，

第一项：截面，选择曲线。这里只需要点击草图画好的三角形就可以了。

8/11

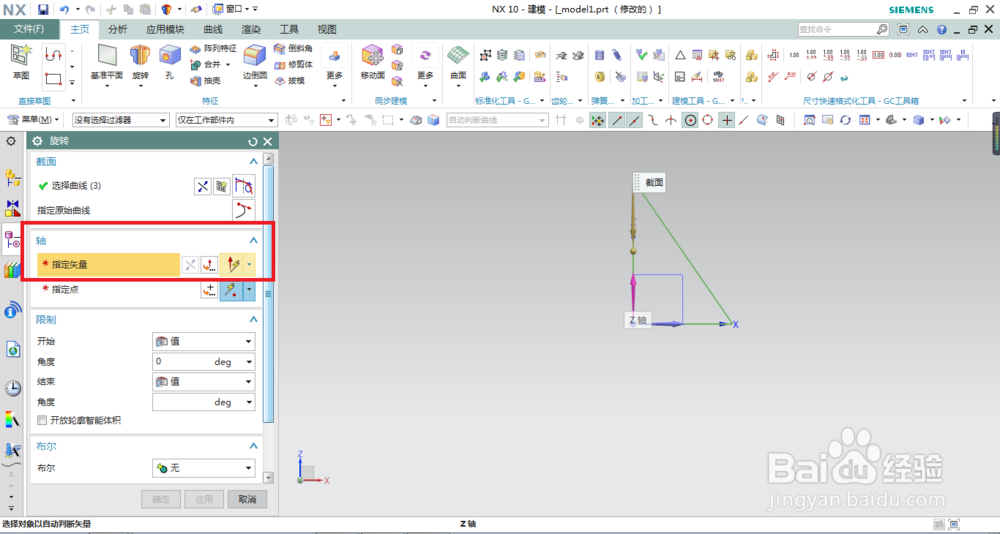

轴参数有两点要设置。

指定矢量为Z轴。

9/11

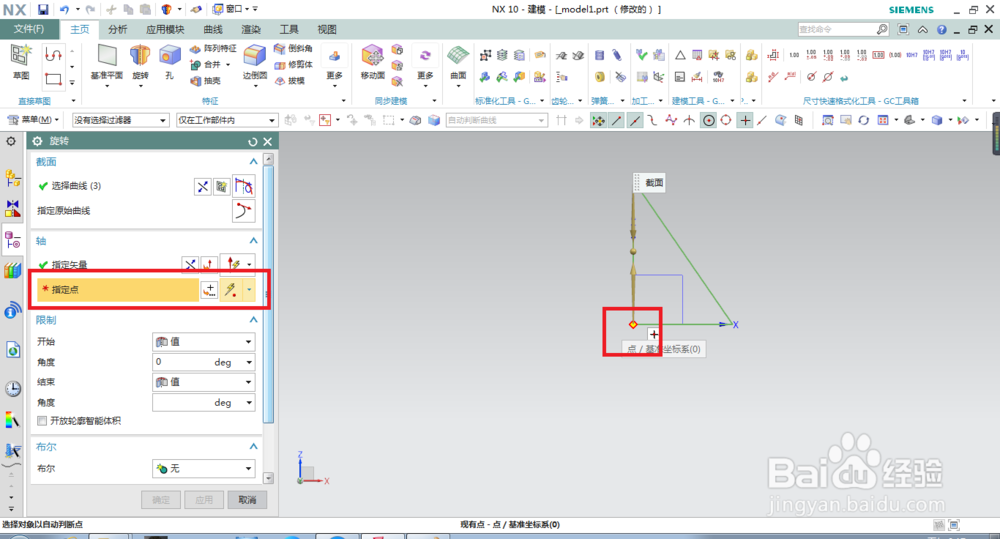

指定点为坐标原点

10/11

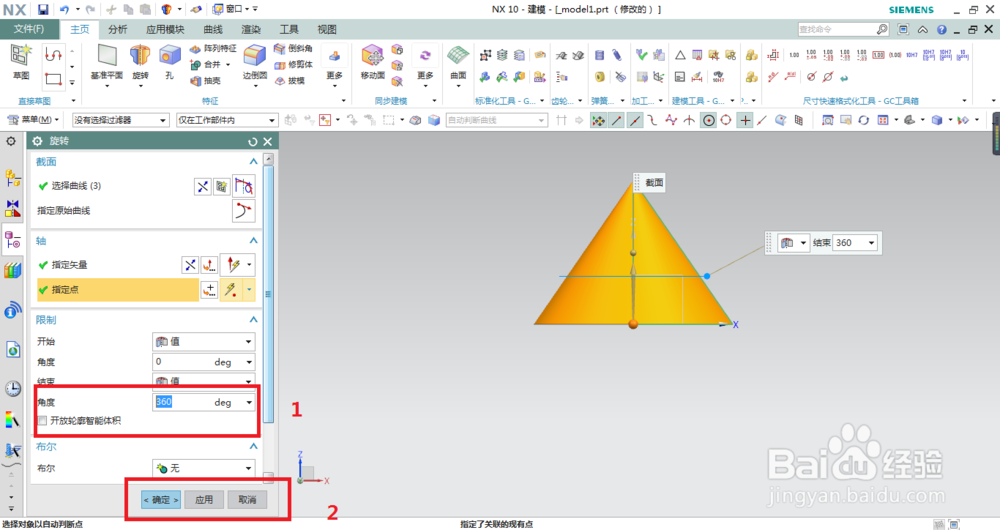

1、角度默认360°。

2、点击确定或者应用按钮，就完事了。

11/11

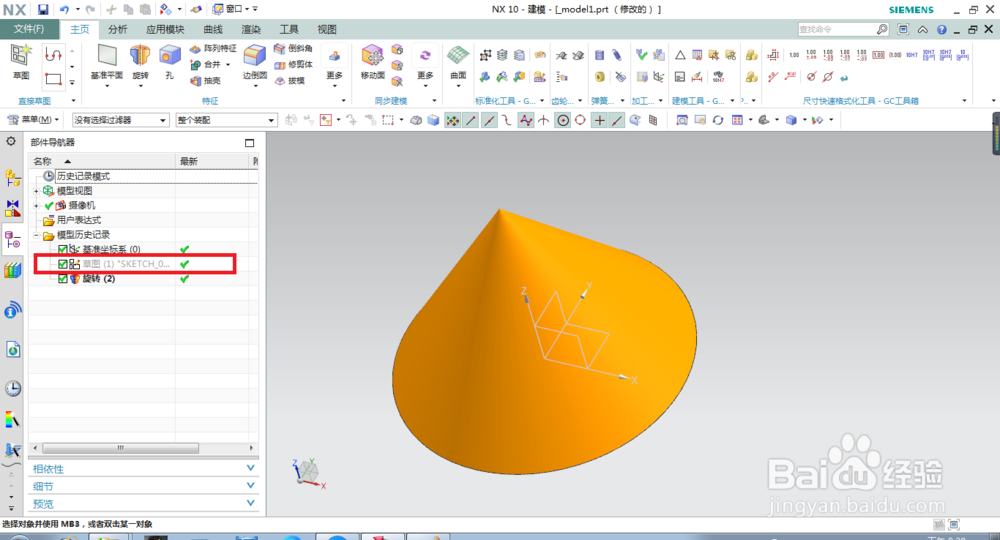

鼠标中键调整视角，并隐藏掉草图，你就可以看到下图的圆锥体。
