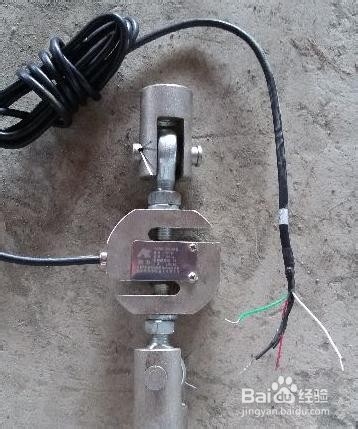

称重传感器有四线制的和六线制的。

四线制：

EXC+、EXC-：电源线，即仪表供给传感器的直流电源。

SIG+、SIG-：信号线，即传感器输出的信号线，输出至仪表。

除上述四根线外，比四线制的多两根：

SEN+、SEN-：反馈线，即传感器将实际接受到的电压值再反馈给称重仪表。

另外，四线制的和六线制的传感器都有屏蔽线：SHIELD

四线制的应用于称重传感器和称重仪表距离较近，线路电压损耗非常小的场合。六线制的应用在长距离测量的场合，其抗干扰能力强，测量精确。

一般情况下，称重仪表对四线制和六线制的传感器是兼容的。不过在四线制传感器接线时，在称重仪表端应用导线把EXC+和SEN+短接，EXC-和SEN-短接。

二：称重传感器与仪表的连接方式

单个传感器与仪表的连接，只需按线号与仪表接线端子一一对应接线即可。

两个或者两个以上传感器与仪表的连接方式有两种：

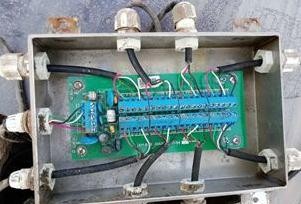

1、传感器接线盒

传感器线汇集在接线盒内接线，然后由一根总电缆连接至仪表。

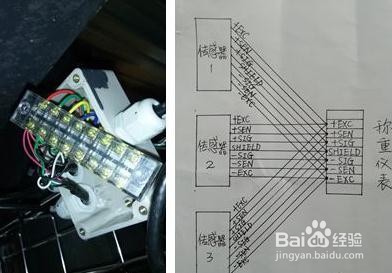

2、直接并接

从仪表过来一根总电缆，现场所有传感器都并联接在这根电缆上。

介绍完传感器与仪表了，下面我们来分享一下如何判断传感器的好坏。

首先要知道什么情况下需要判断传感器的好坏，有以下两点：

1、仪表显示重量与实际重量不符，相差较大。

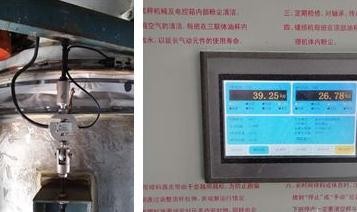

当我们用标准砝码来检验称的准确性时，如果发现仪表显示重量与砝码重量相差较大，而且通过校验称的零点、量程都无法改变这一现象的话，那就要考虑传感器是不是坏了。我们在实际工作中，遇到过这样的一种情况:一台打包计量称，其灌装一包饲料的包重是20KG（包重可以根据需要设置），但是用电子秤复核其包重时，要么多，要么少，和目标量20KG相差较大。

2、仪表出现报警代码“OL”。

该代码是超重的意思，如果仪表经常报该代码，那就要检查传感器是不是坏了。

四：判断传感器好坏的方法

1、测量电阻（仪表断电）

（1）如果有传感器说明书的话，那就好办多了。先用万用表测出传感器的输入、输出电阻，然后和说明书对比，相差较大的，就坏了。

（2）如果没有说明书的话，那就测量输入电阻，即EXC+到EXC-之间的电阻；输出电阻，即SIG+到SIG-之间的电阻；桥阻，即EXC+到SIG+,EXC+到SIG-，EXC-到SIG+，EXC-到SIG-之间的电阻。输入电阻、输出电阻、桥阻应满足如下关系：

《1》、输入电阻＞输出电阻＞桥阻

《2》、桥阻之间相等或者两两相等

2、测量电压（仪表通电）

首先用万用表直流电压档，测量仪表端子EXC+与EXC-之间的电压值。这是传感器的激励电压，有DC5V的，也有DC10V的，这里我们以DC5V为例。

我们所接触到的传感器其输出灵敏度一般为2 mv/V，即传感器输出信号每1V激励电压对应输出2mv的线性关系。

空载时，用万用表mv档测量SIG+与SIG-两线之间的mv数，如为1-2mv左右，说明正确；如mv数特别大，说明传感器损坏。

加载时，用万用表mv档测量SIG+与SIG-两线之间的mv数，会按加载的重量成比例增加，最大为 5V（激励电压）* 2 mv/V（灵敏度）= 10mv 左右，如不是，则说明传感器损坏。

1、不能超量程

频繁超量程，将对传感器内部的弹性体、应变片造成不可逆的损坏。

2、电焊作业

（1）断开信号电缆与称重显示控制器的连接；

（2）电焊的地线必须设置在被焊部位附近，切不可以使传感器成为电焊回路的一部分。

3、传感器电缆的绝缘

传感器电缆的绝缘，指的是EXC+、EXC-、SEN+、SEN-、SIG+、SIG- 分别和屏蔽地线SHIELD之间的电阻。测量时，用的是万用表电阻档。档位选择在20M,测量数值应为无穷大，如不是，则说明传感器损坏。
