UG建模中垫块有两种方式，矩形和常规，垫块和腔是两个相对的命令，本次主要介绍常规垫块的使用方法工具/原料more电脑 Win 10 64位 专业版UG NX11.0软件方法/步骤1/12分步阅读

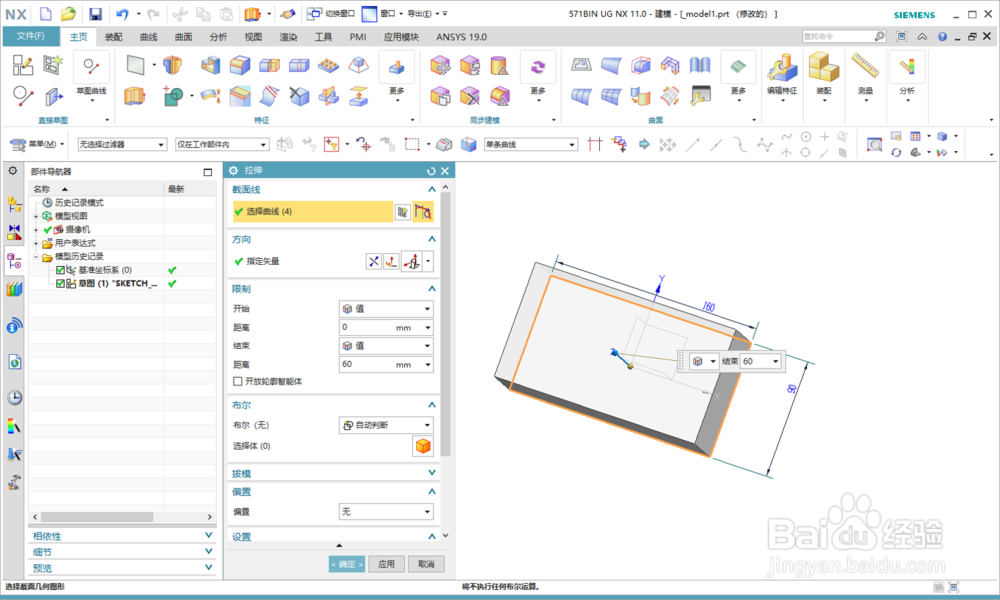

打开软件，新建一个模型，拉伸任意一个长方体，尺寸为160*90*60

2/12

在长方体上表面新建一个正六边形做为垫块的草图

3/12

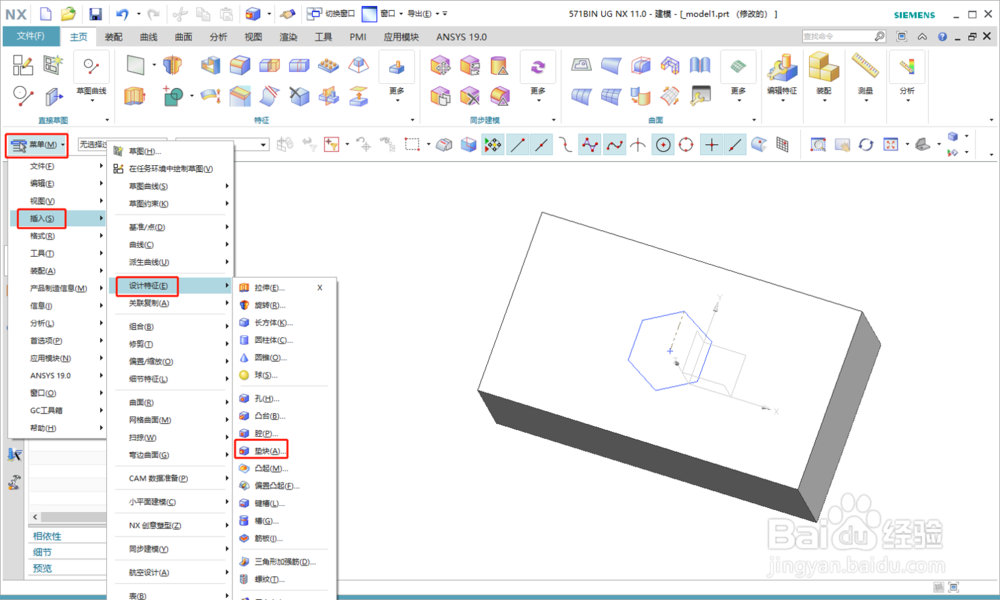

依次点击菜单、插入、设计特征、垫块，或者在功能区特征栏下找到垫块的图标

4/12

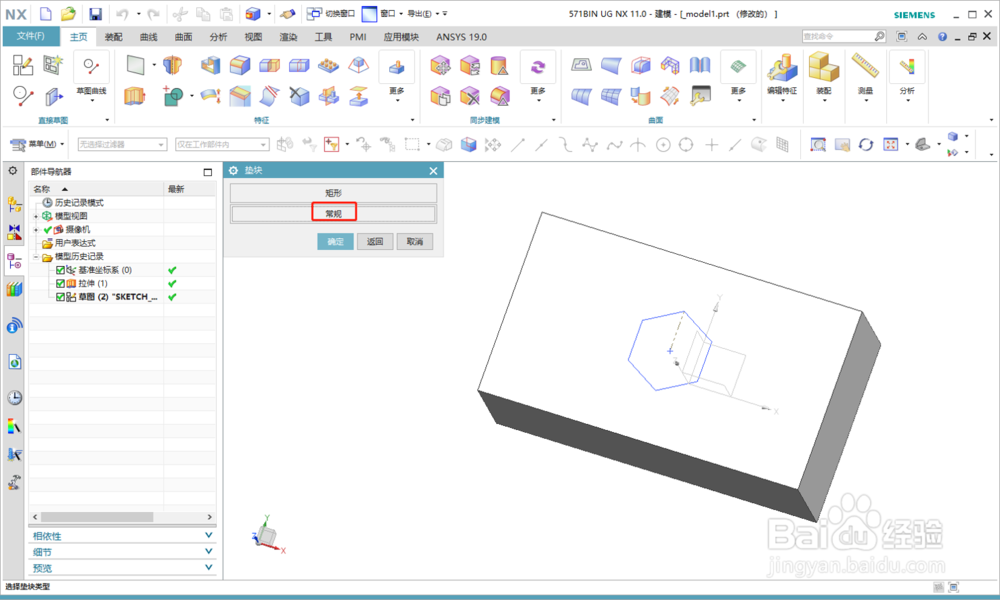

在弹出的垫块对话框中，有矩形和常规两种方式，我们选择常规

5/12

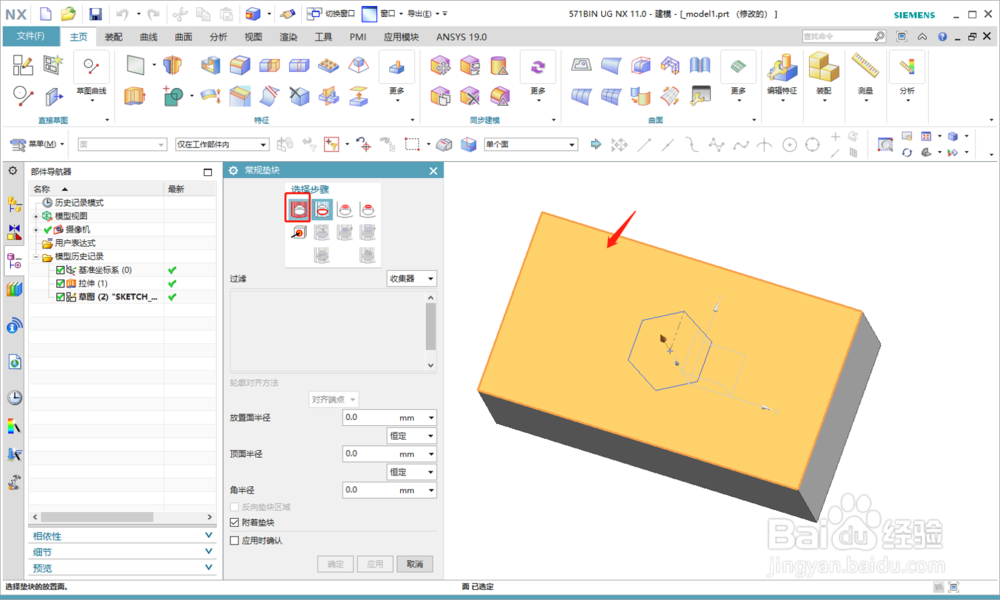

弹出常规垫块对话框，选择长方体的上表面为放置面

6/12

切换到第二个选项，选择所画六边形草图做为放置面轮廓线

7/12

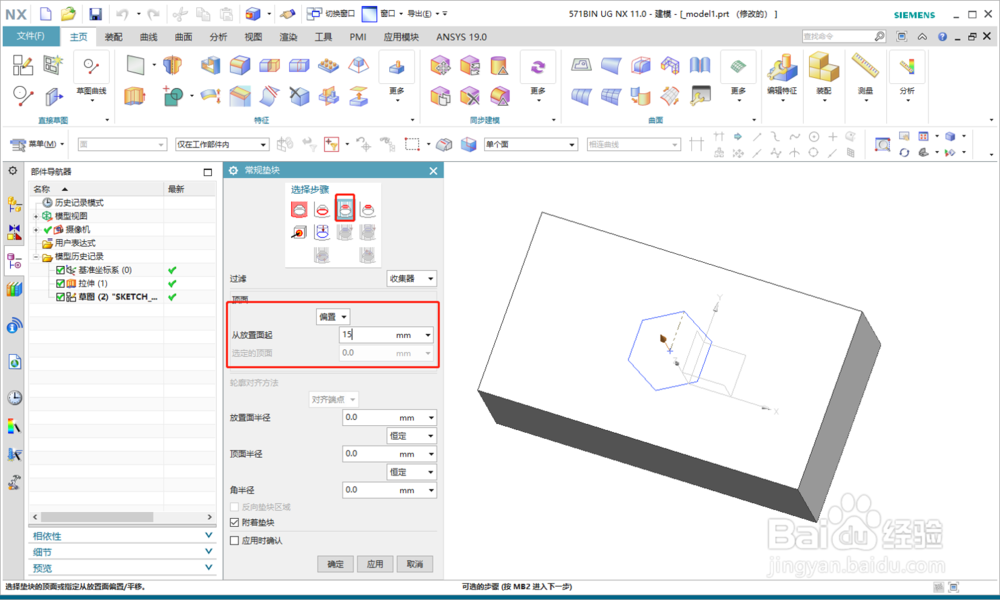

第三个选项为底面，即设置高度的选项，在顶面中选择偏置，高度为15

8/12

第四个选项为顶部轮廓线，输入锥角为20度

9/12

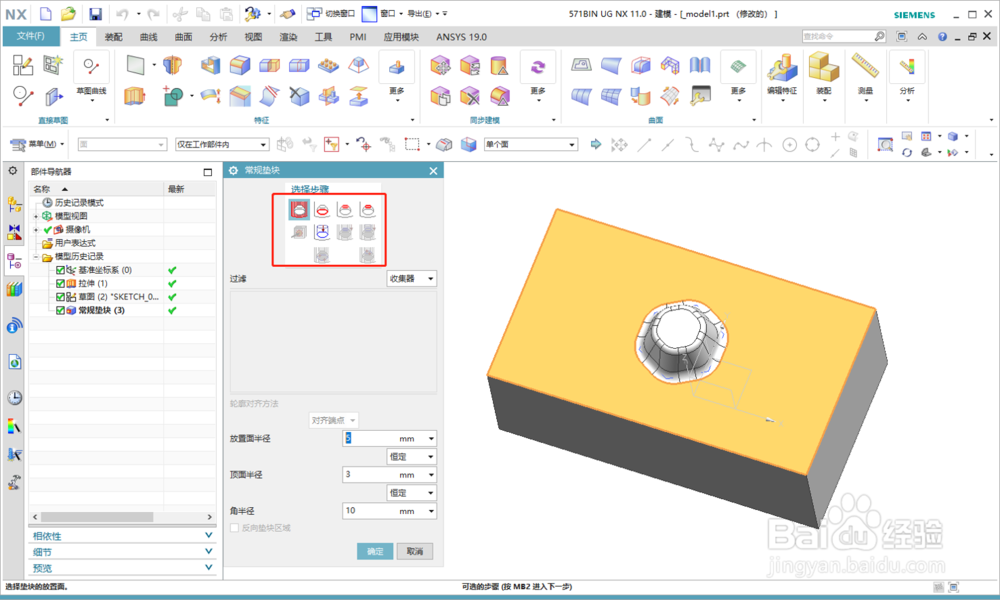

第五个选项为选择目标体，这里选择现有的长方体

10/12

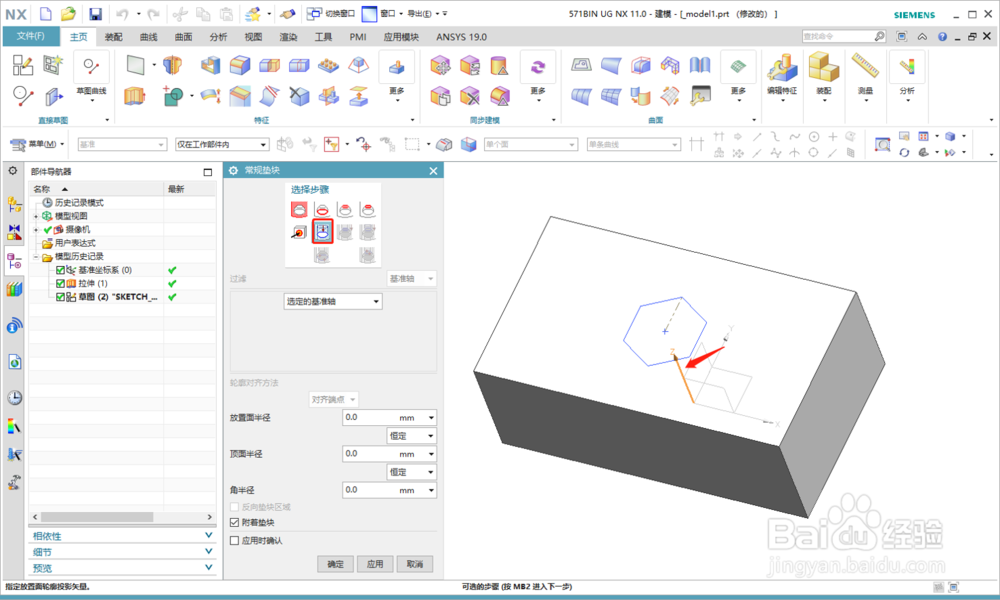

第六个选项为放置面轮廓线投影矢量，选择为+Z轴，确定后即可生成一个正六边形的垫块

11/12

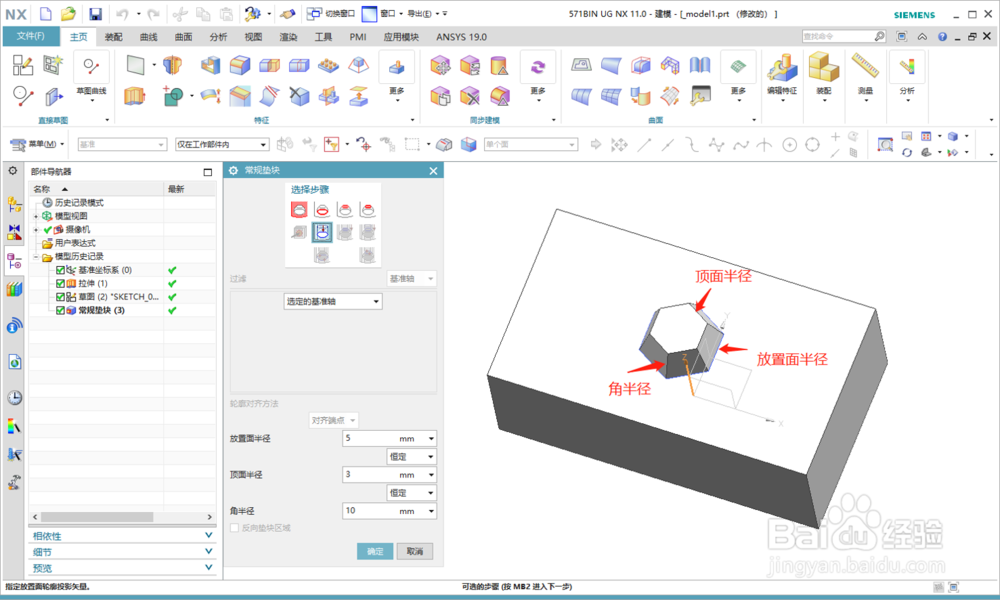

还可以同通过修改放置面半径、顶面半径和角半径对腔体进行倒圆角

12/12

如果想要修改该垫块，可以双击部件导航器中的常规垫块步骤进行修改

总结1/1

总结：

创建圆柱形腔有以下步骤：

1、拉伸一个长方体做为基准目标

2、创建一个草图做为轮廓线

3、选择常规垫块的放置面

4、选择常规垫块的轮廓线

5、选择常规垫块的顶面

6、选择常规垫块的顶面轮廓线

7、选择常规垫块的目标体

8、选择常规垫块的放置面轮廓线投影矢量

9、修改放置面半径、底面半径、角半径

注意事项

常规垫块需要先创建一个草图做为轮廓线，该轮廓需要是闭合的

常规垫块
