同行的小伙伴们，在做控规的时候，遇见做图则了吗，图则是又多又繁细的工作，那么如何批量工作，制定图则提高工作效率呢，下面详细介绍一下，以供学习！工具/原料more湘源控制软件和需要做的控规cad等文件电脑及电脑操作者方法/步骤1/8分步阅读

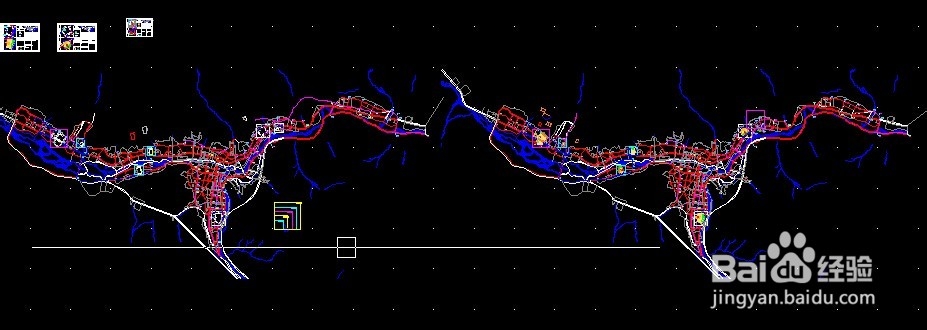

用湘源cad打开要做图则的cad，首先在模型空间里对cad进行处理。按照强制性控制要素和指导性控制要素进行分别做两个文件，如图左边是强制性控制要素cad，右边是知道性控制要素

2/8

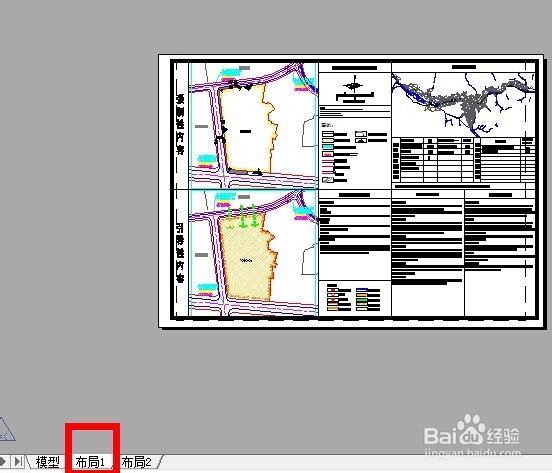

模型空间里文件绘制完毕后，点击布局，跳转到图纸空间进行编辑。

3/8

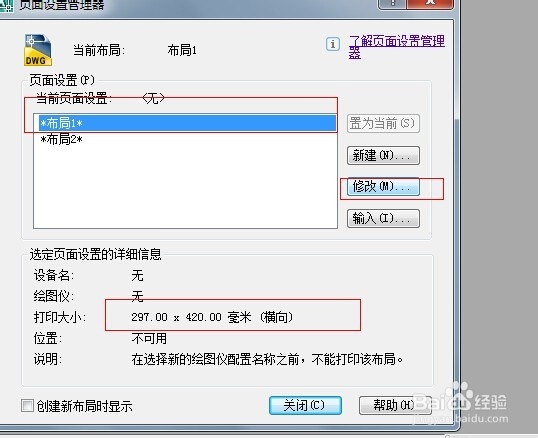

可以对打印图纸的大小进行详细编辑，如图所示。如打印A3横向。

4/8

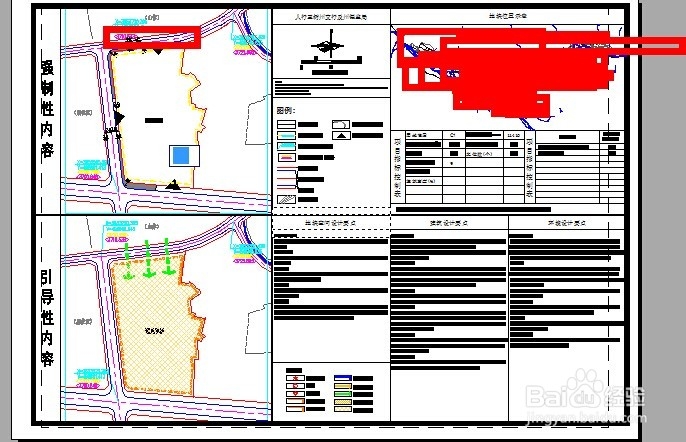

对图纸空间图纸要素进行布置，进行图纸版面的设计和排版，基本设计思路是pl线段，关键步骤是挖窗口，将在下一步介绍，将图则所有要素表达在一张图则上，如图所示：

5/8

挖窗口的方法命令是mv，即可进行开窗，如图所示即可开两个窗口，将模型空间里的cad在图纸空间里看到。

6/8

双击窗口内容，可对内容进行编辑，进行缩放等一些列编辑操作，在窗口外围双击，即可跳出来进到图纸空间。

7/8

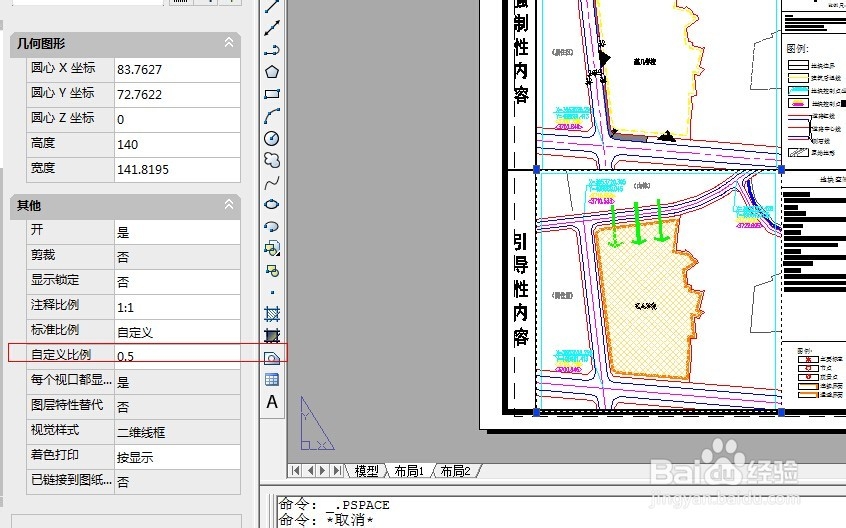

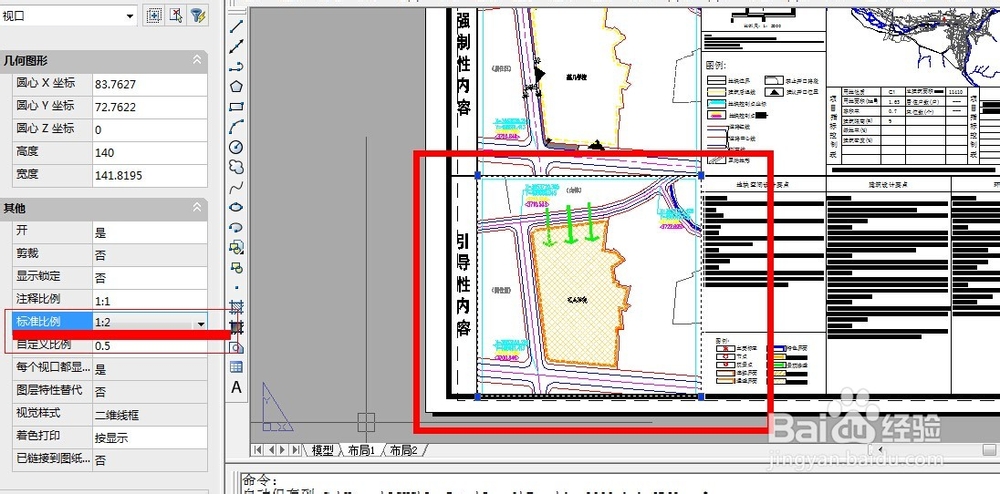

那么怎样恢复编辑前的状态呢，点击图纸空间里的用mv画出的线框，选中，观察右边图框的所显示”自定义比例“为x，记下，然后在标准比例选择1:2即可恢复编辑前状态。

8/8

这样做的好处就是，所有的图纸图框和内容都是固定的，对于重复的文字部分可不予编辑，只需要编辑不同的文字和图纸部分，从而实现了批量编辑操作且修改方便。

注意事项

熟悉cad图则的强制性和指导性要素，对比例方框控制好。

对美化板面有一定审美观
