本篇介绍solidworks如何在曲面零件上包覆文字？建立曲面，建立基准面，绘制文字，包覆文字特征。品牌型号：联想YangTianM400e-06系统版本：Win1064位软件版本：solidworks2017方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

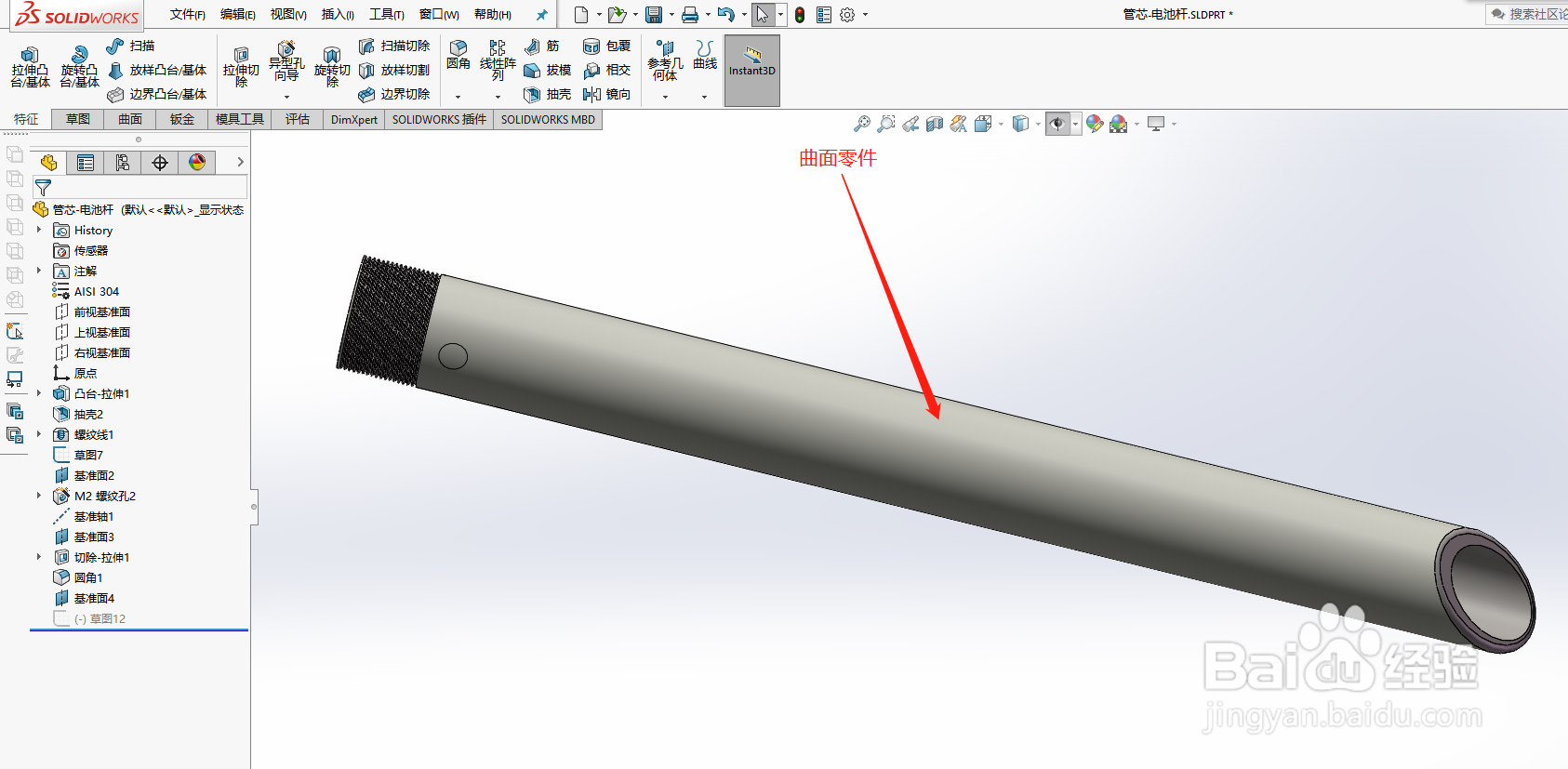

打开曲面零件
打开一个solidworks曲面零件。

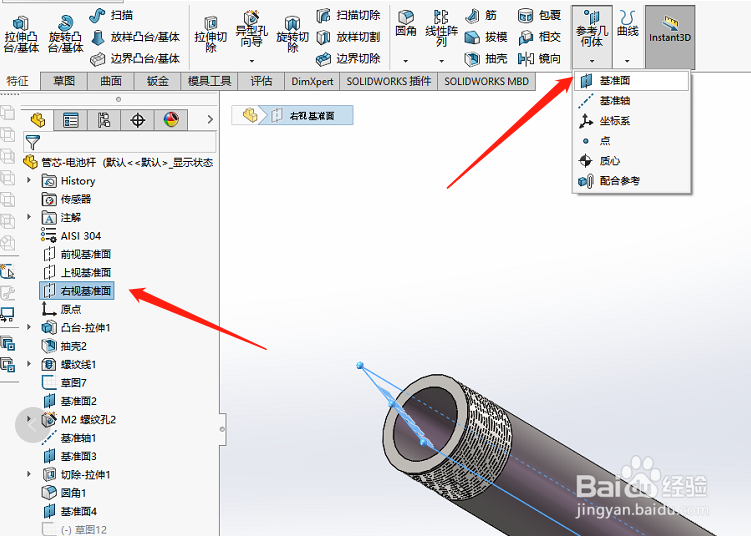

2/7点击基准面
选择右视基准面后，点击参考几何体中的基准面。

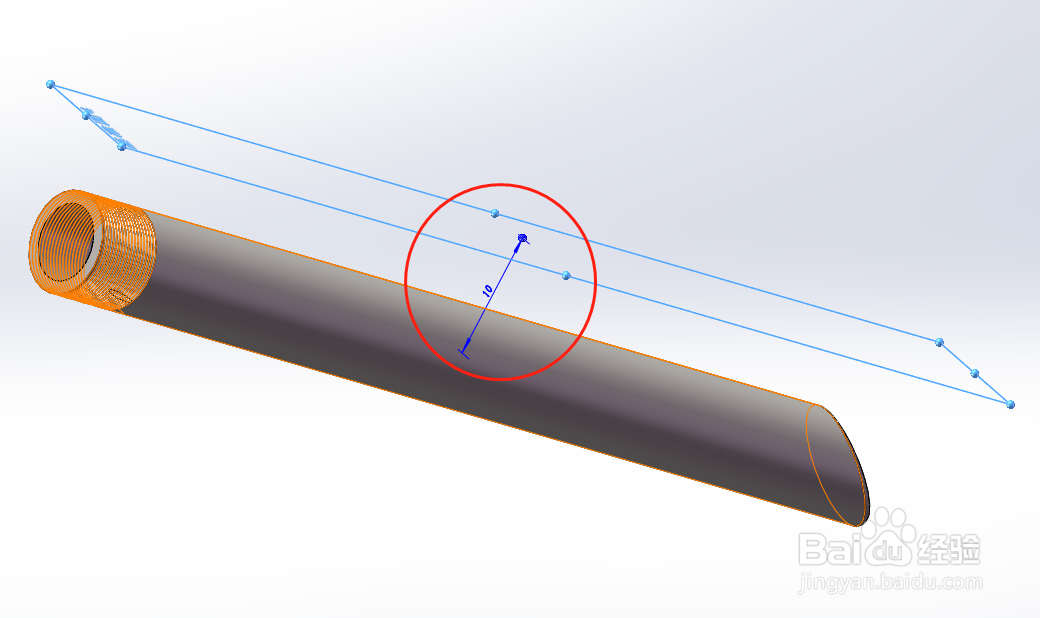

3/7新建基准面
新建一个离右视基准面10mm的基准面。

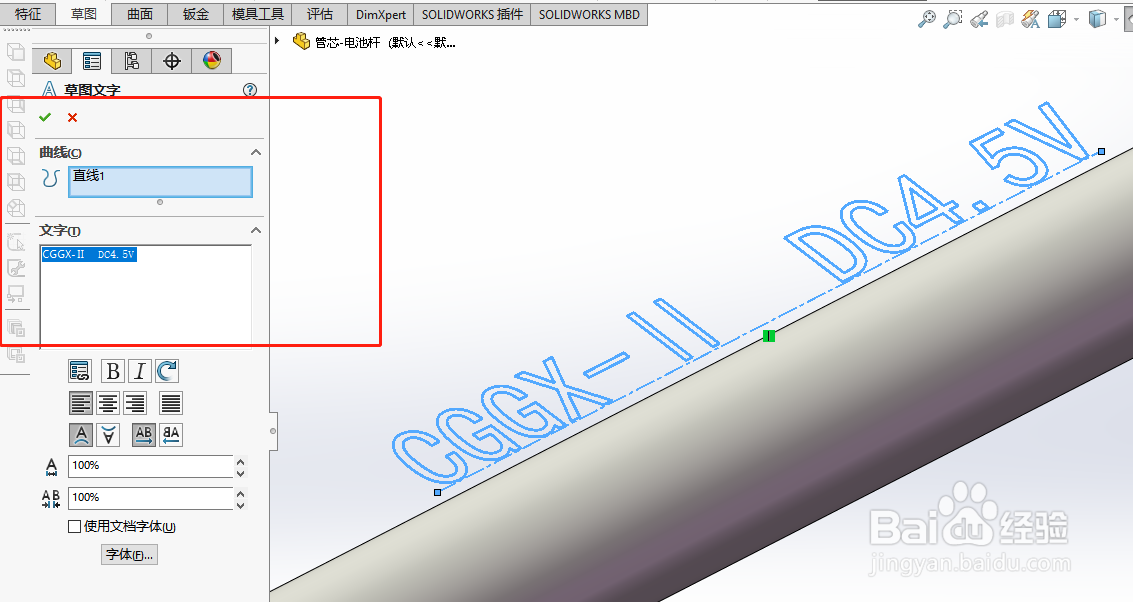

4/7插入辅助线和文本
在新基准面上插入草图，插入一条辅助线和文本。

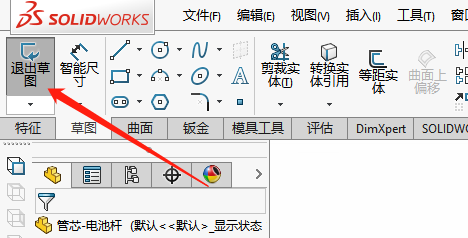

5/7退出草图
编辑好草图后，点击退出草图，必须退出当前草图才能进行包覆特征。

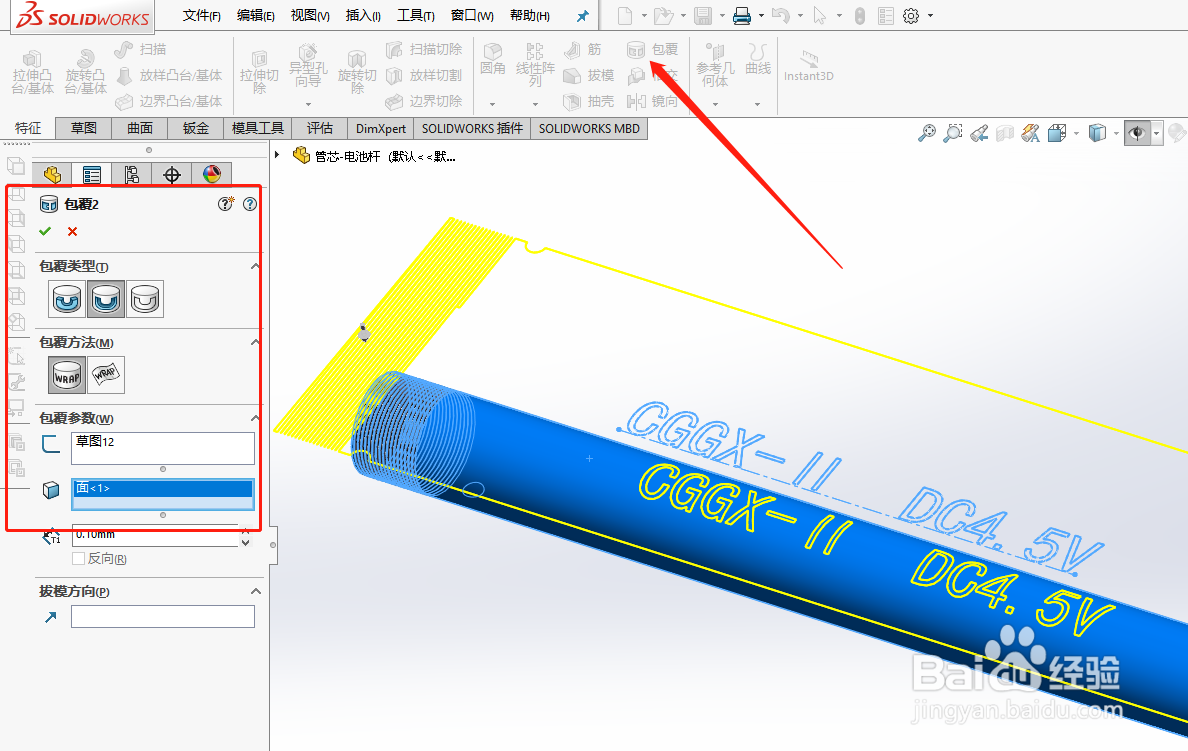

6/7包覆文字
之后点击特征里的包覆，选择包覆草图和包覆面，点击勾选确定。

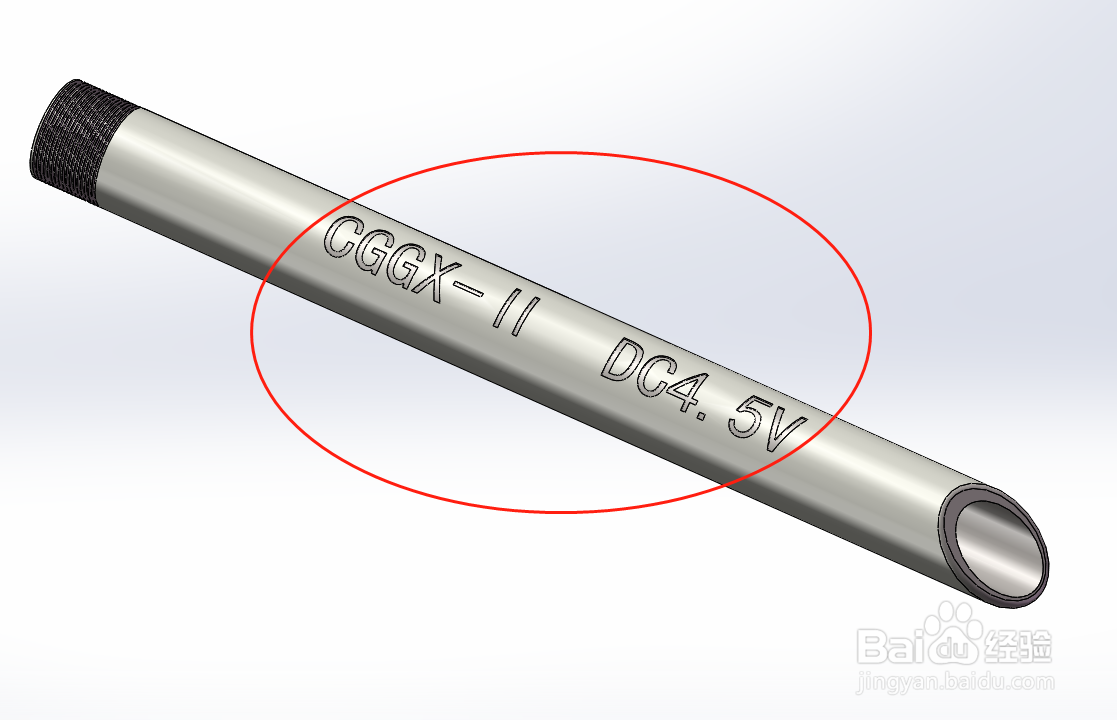

7/7完成包覆特征
这样就在曲面零件上，包覆了文字。
