图样中的某一局部或构件，如需另见详图，应以索引符号索引，详图要用详图符号编号。也就是说，用索引符号从图样中指向有相应详图符号的详图。

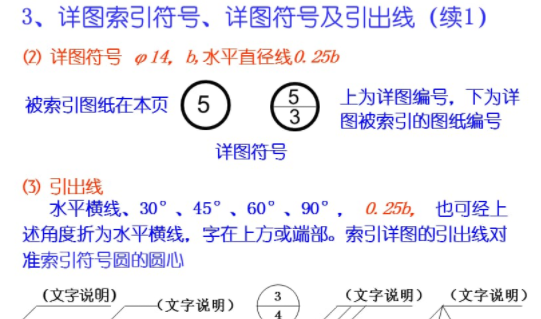

索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。详图符号的圆应以直径为14mm粗实线绘制。

在施工图中，有时会因为比例问题而无法表达清楚某一局部，为方便施工需另画详图。一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。索引符号和详图符号内的详图编号与图纸编号两者对应一致。

规定

按“国标”规定，索引符号的圆和引出线均应以细实线绘制，圆直径为8-10mm。引出线应对准圆心，圆内过圆心画一水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号。

如果详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平细实线。索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。
