介绍使用CAD绘制遥控锁图形符号的具体步骤。品牌型号：联想台式系统版本：Windows7软件版本：CAD2017方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
遥控锁CAD制图CAD绘制遥控锁

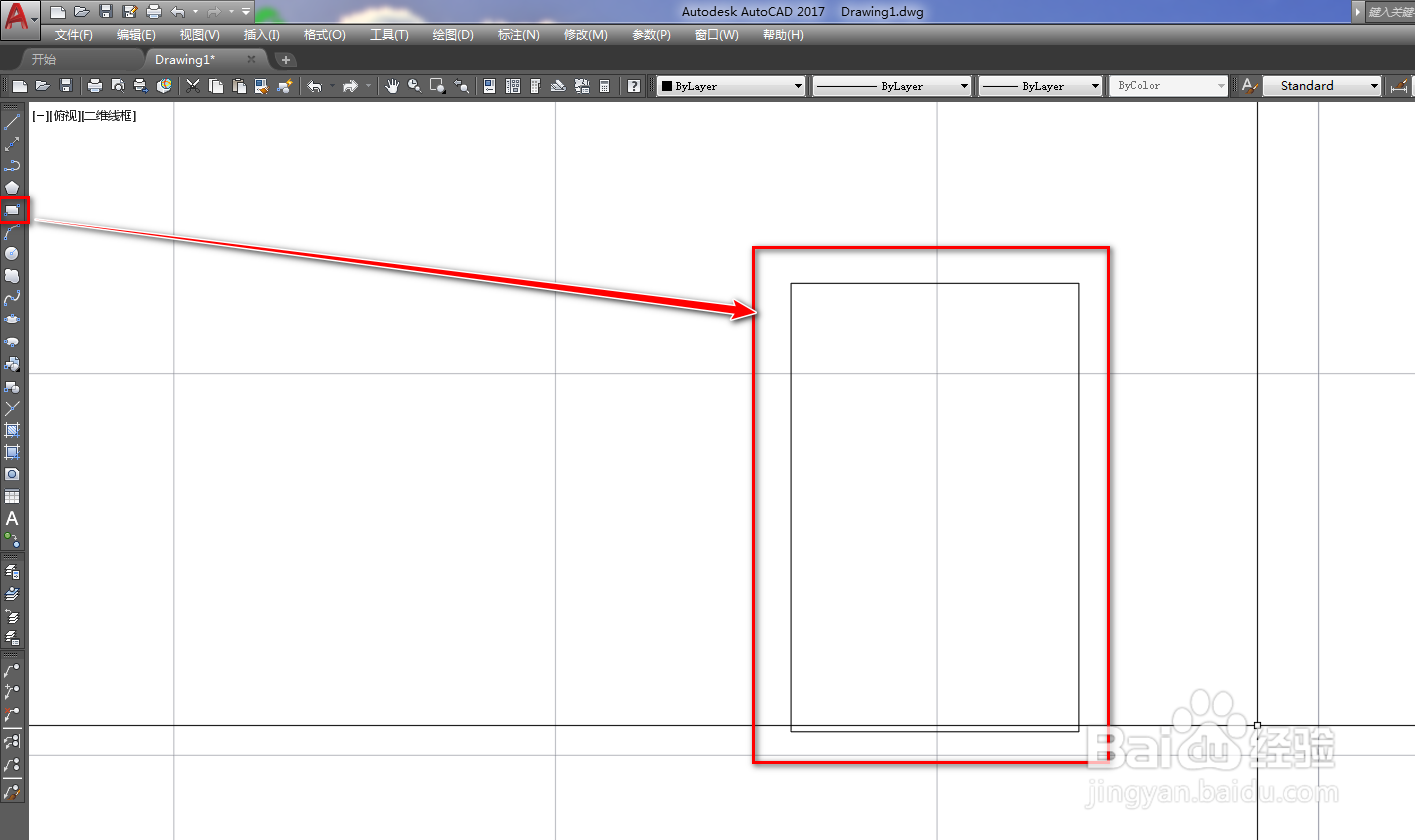

打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

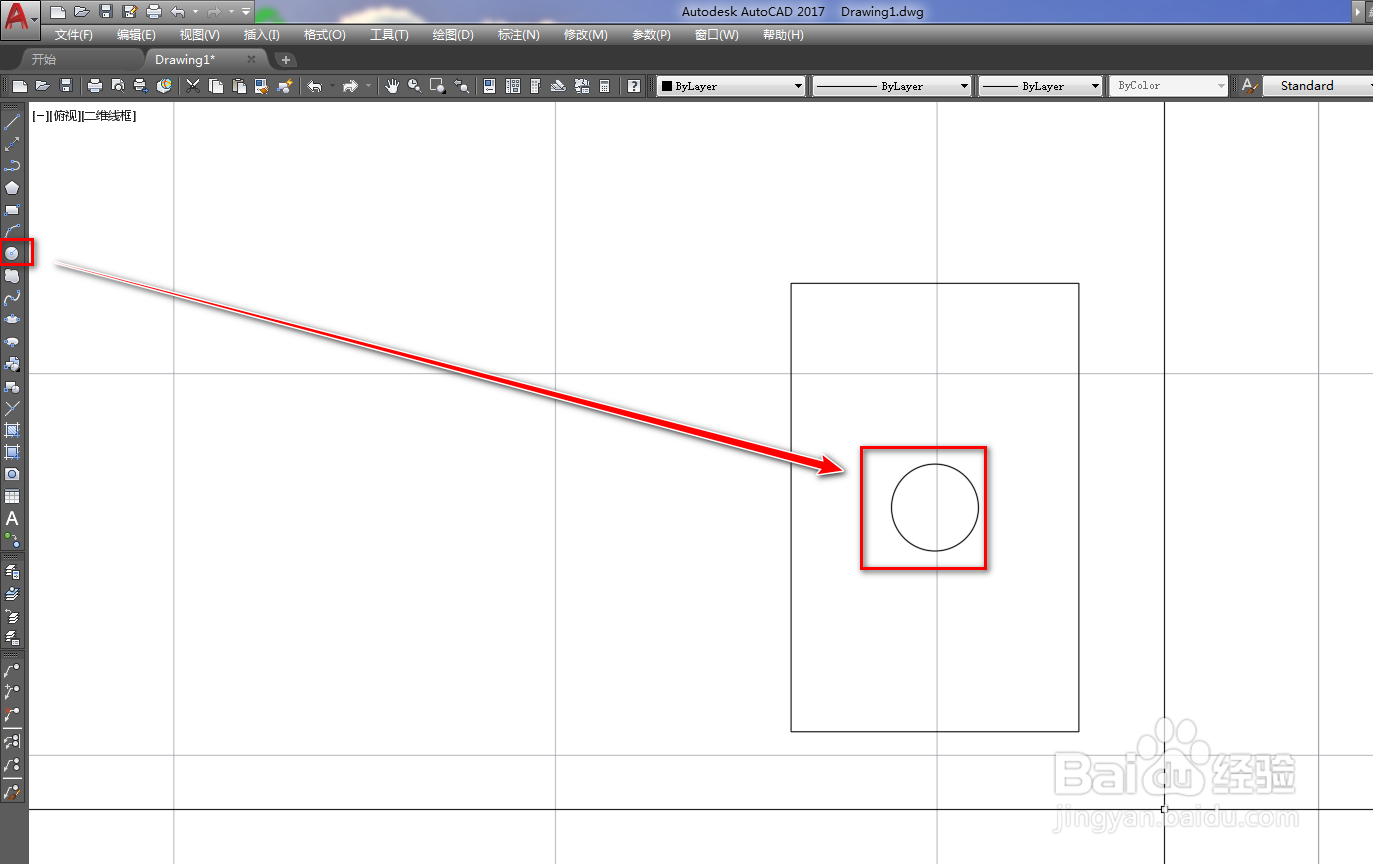

2/9使用圆工具在矩形的中心位置绘制一个圆，如下图。

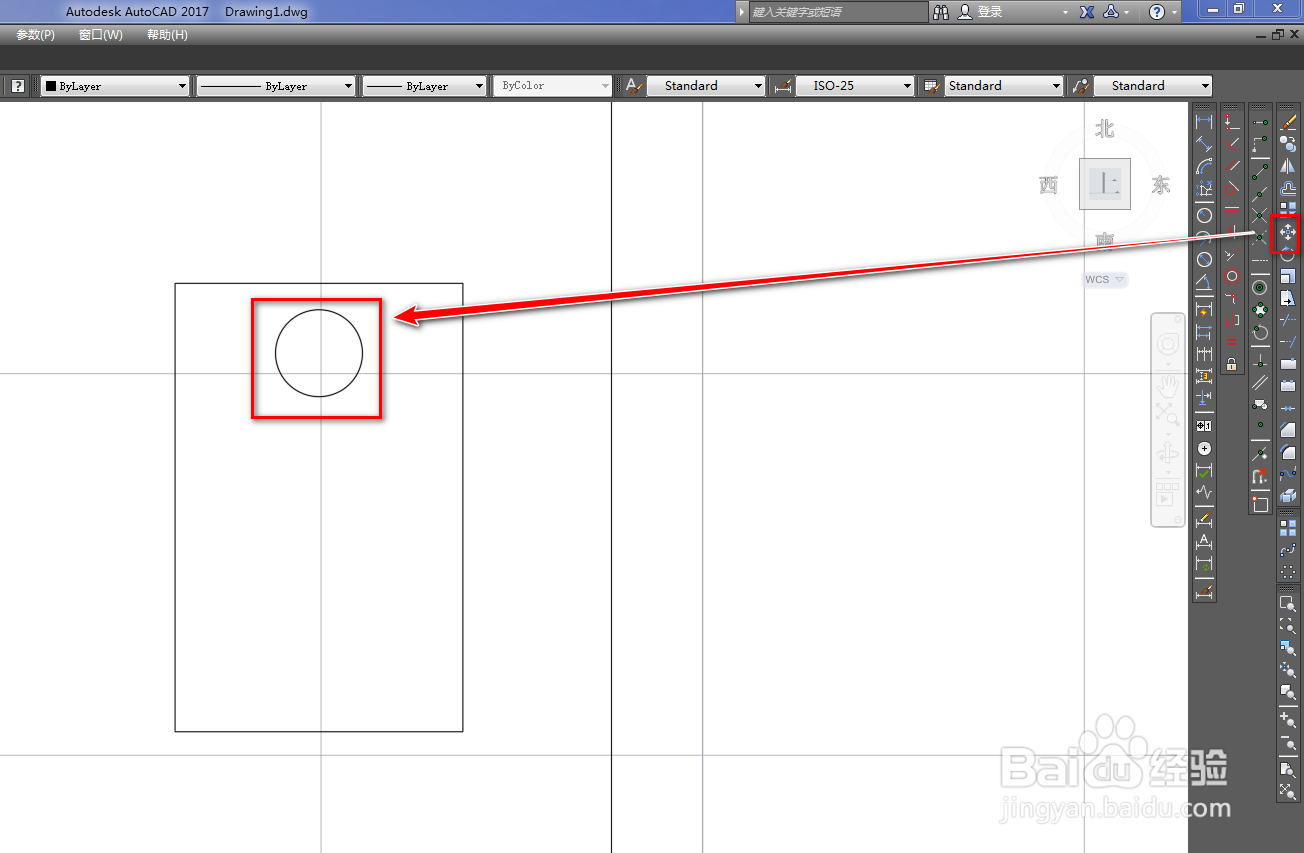

3/9使用移动工具，将圆向上移动，如下图。

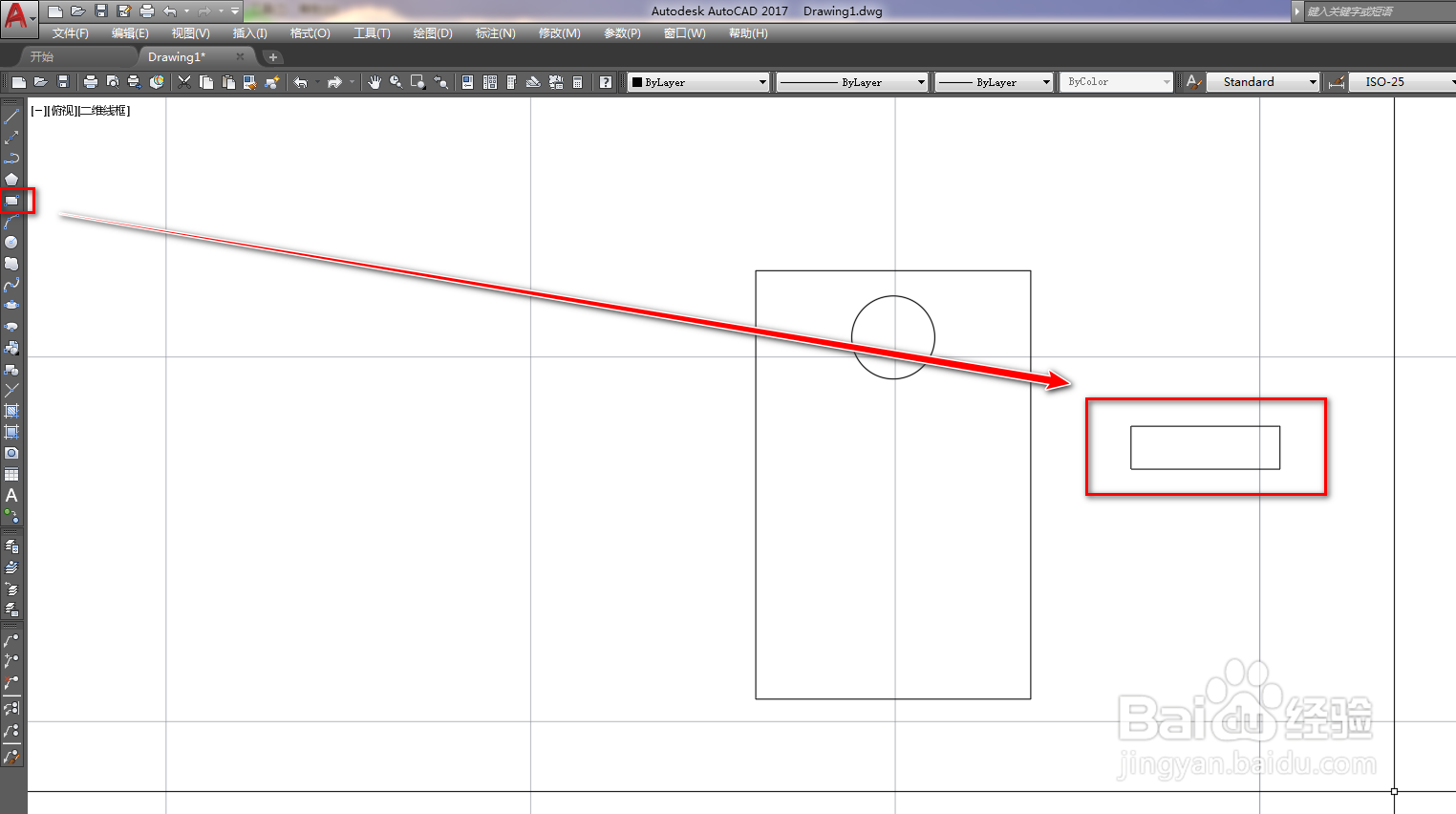

4/9使用矩形工具，在作图区绘制一个长方形，如下图。

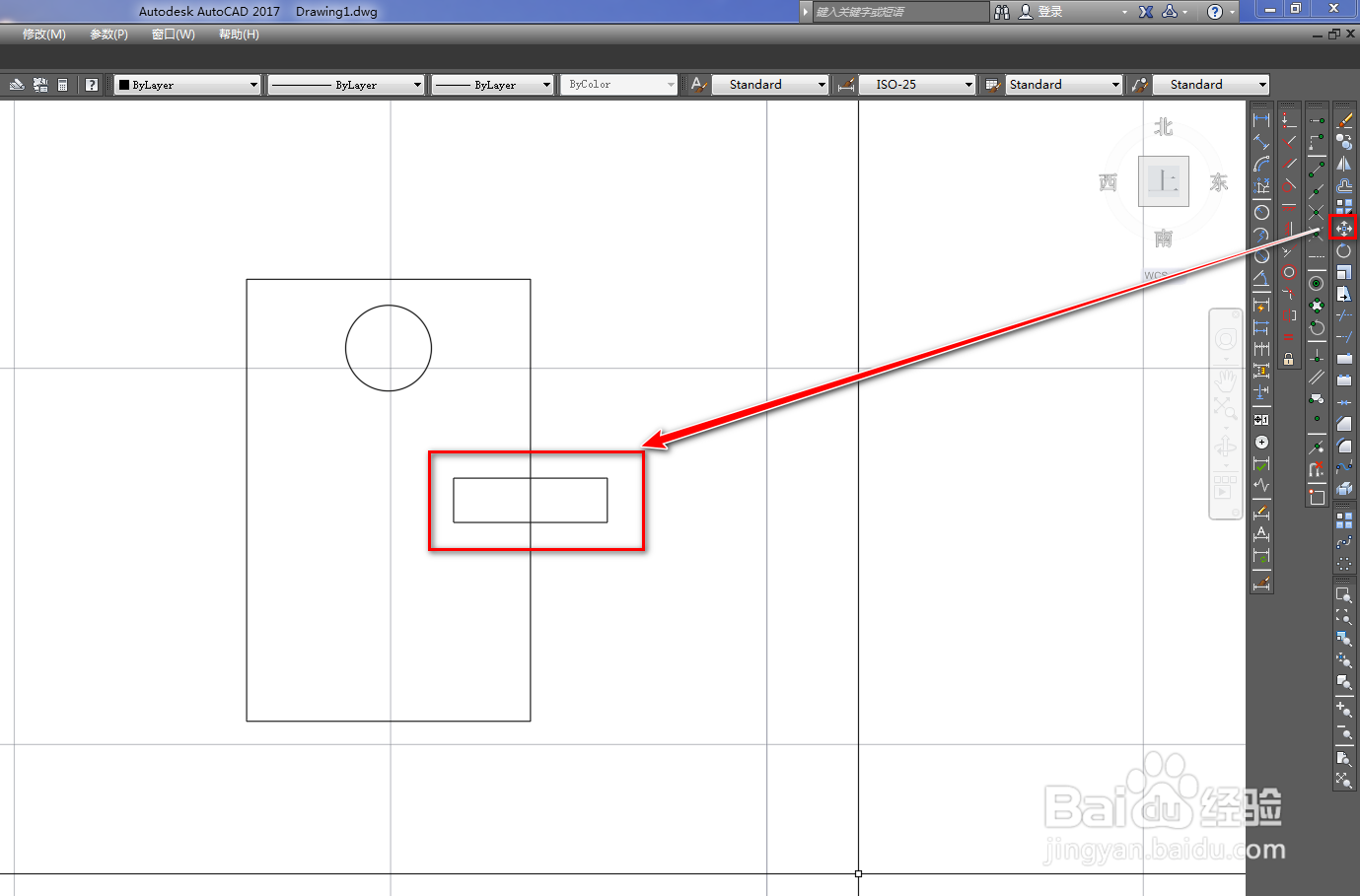

5/9使用移动工具，将长方形移动到矩形的右侧边中点上，如下图。

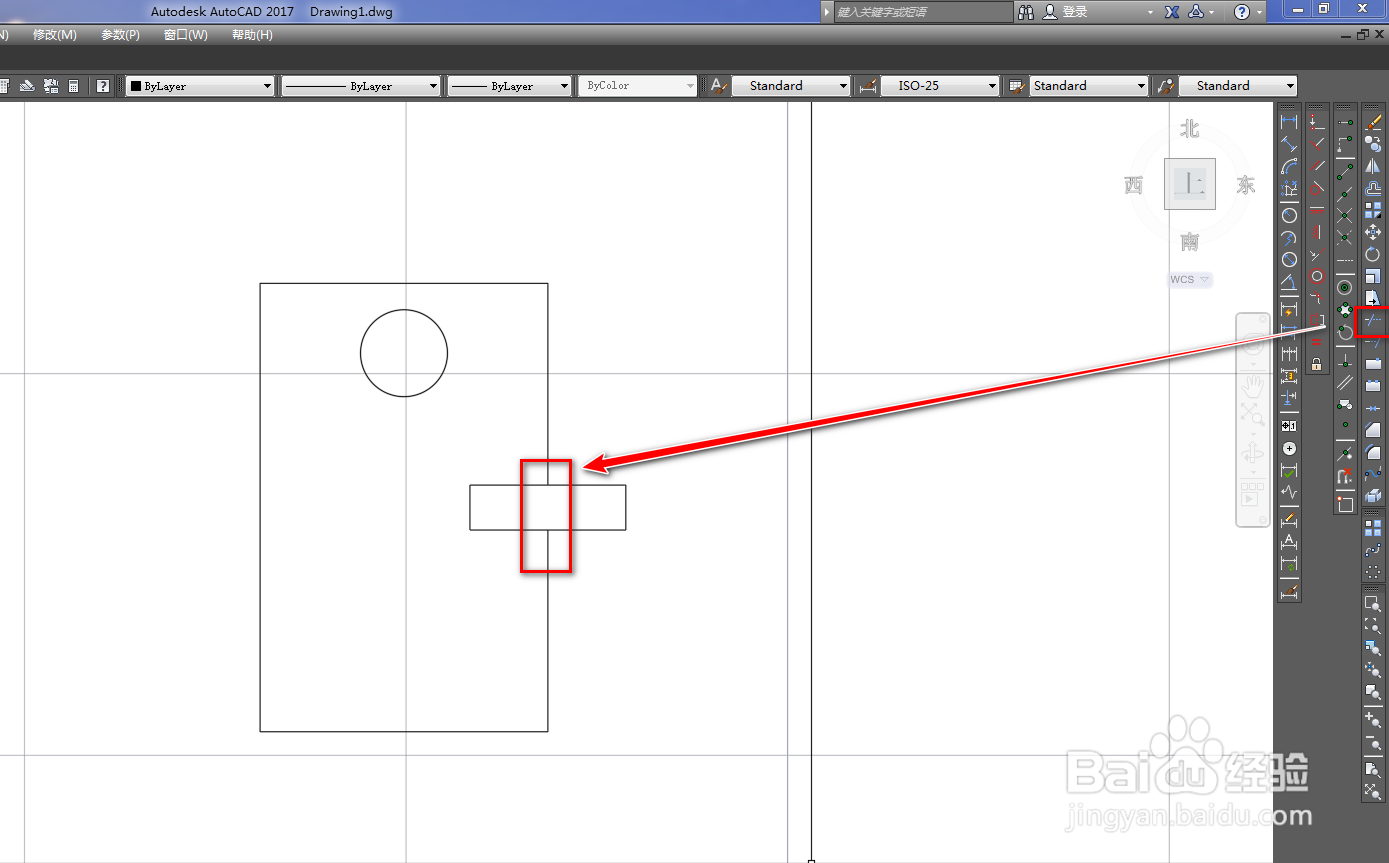

6/9使用修剪工具，阿静长方形内部的线段修剪掉，如下图。

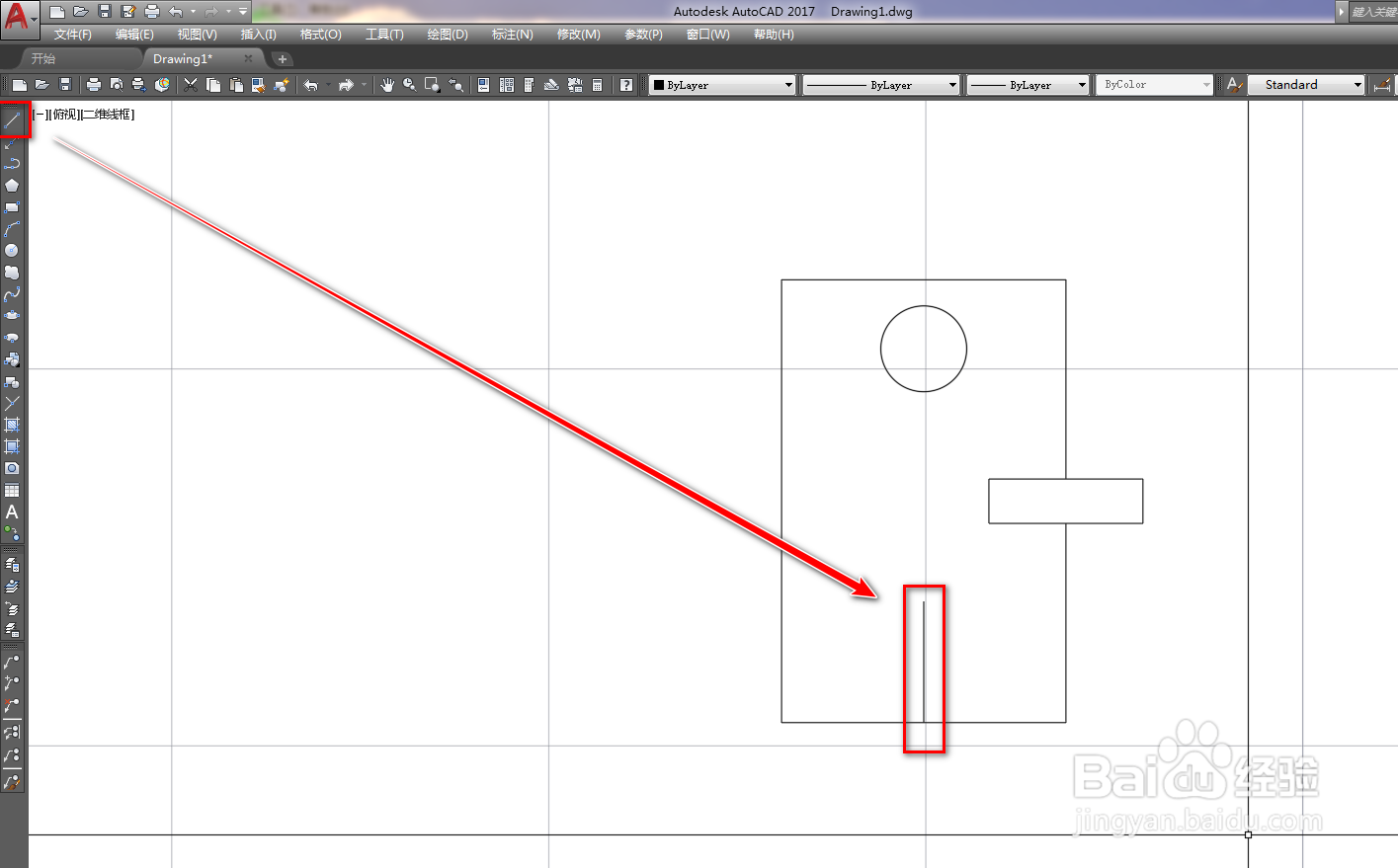

7/9使用直线工具，以矩形的下边中点为起点绘制一条竖线，如下图。

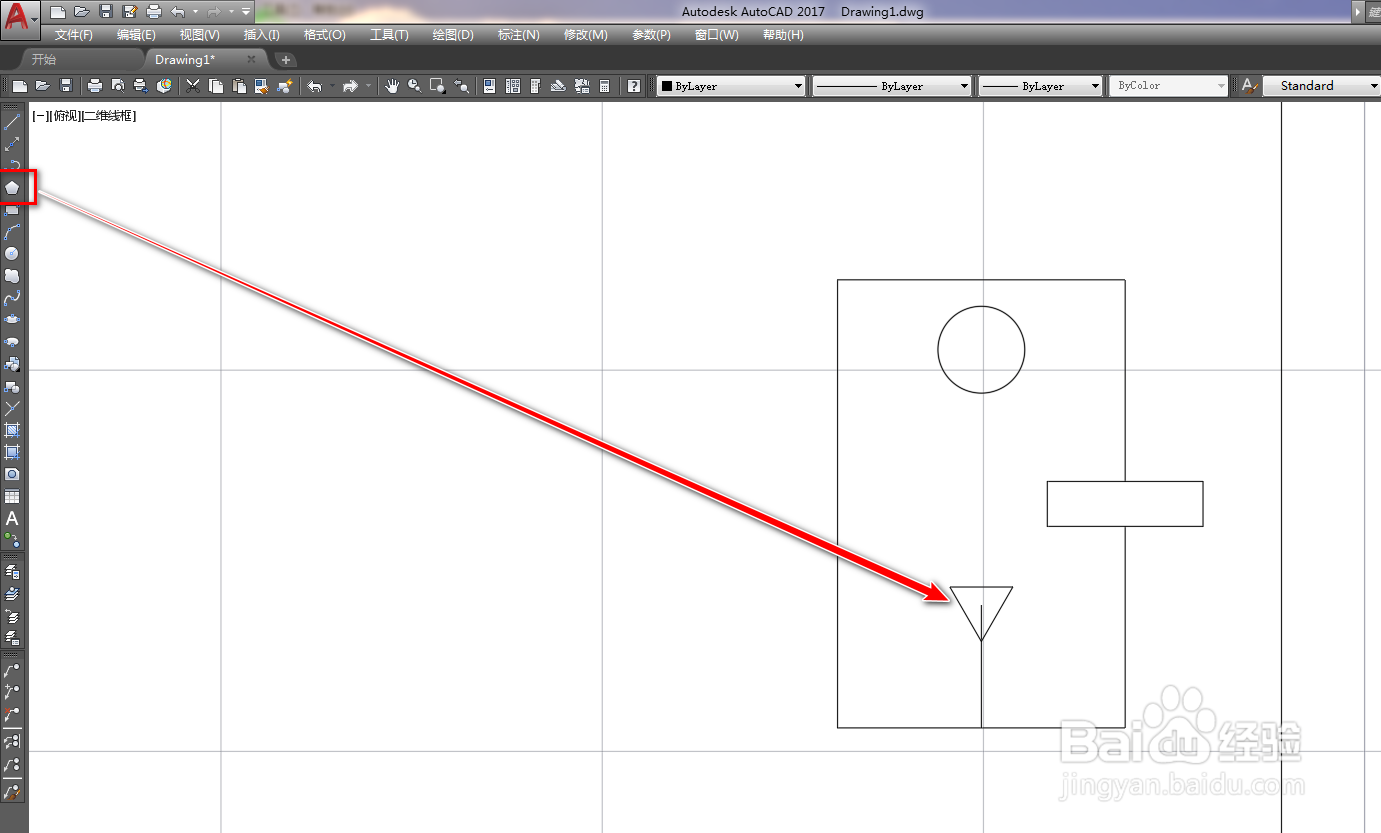

8/9使用多边形工具，在竖线的端点位置绘制一个倒三角形，如下图。

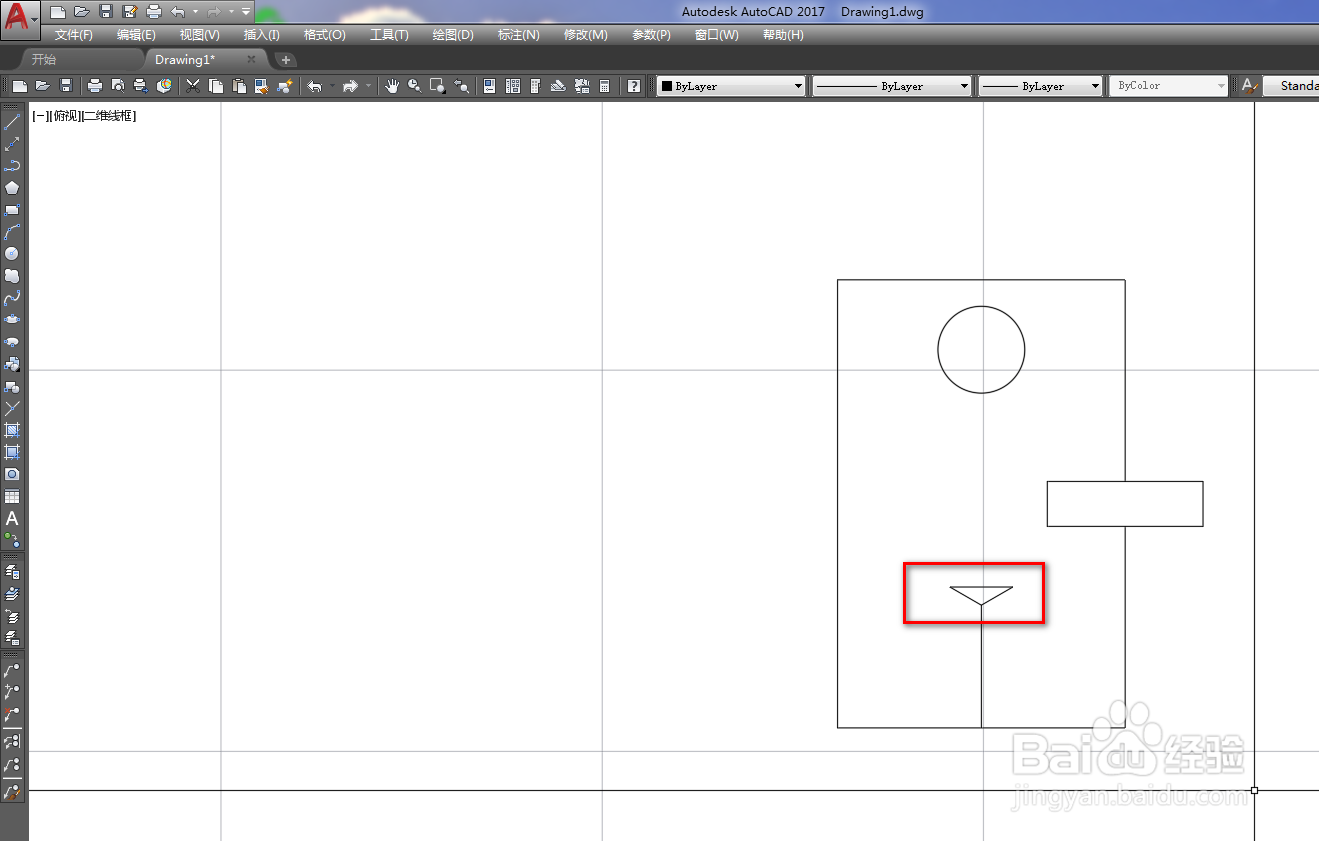

9/9拖动三角形的顶点到竖线的端点位置，就得到了遥控锁图形符号，如下图。
