    SolidWorks软件中筋的绘制方法

    来源:网络收集  点击:  时间:2024-04-05
    【导读】:
    SolidWorks软件中筋主要是用在绘制壁厚较薄位置的加强强度的作用;工具/原料moreSolidWorks软件方法/步骤1/7分步阅读

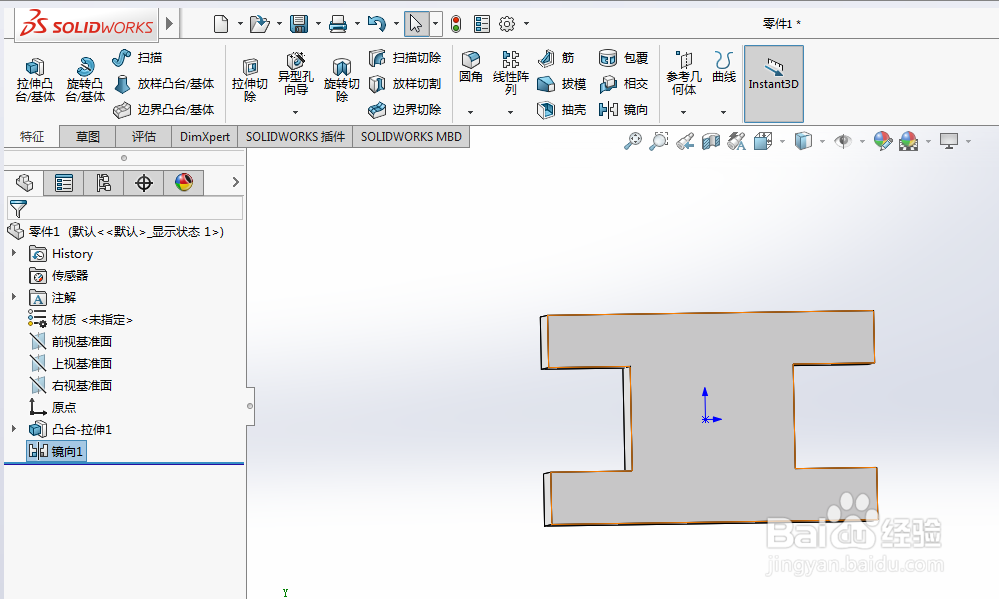

    首先绘制大概绘制一个下图形状的长方体:

    2/7

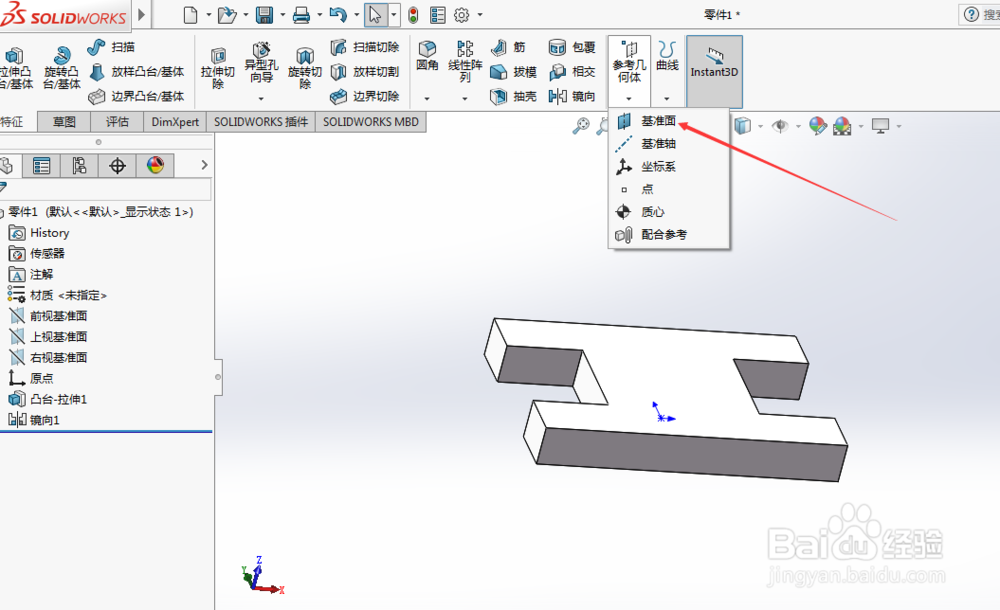

    然后选择特性--基准面,新建一个基准面:

    3/7

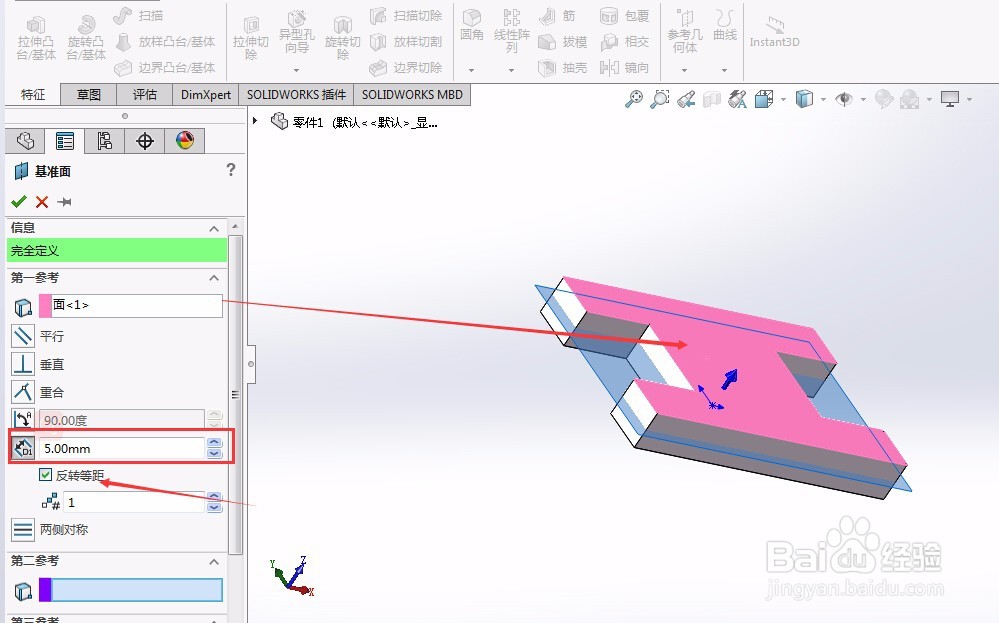

    第一参考选择粉红色面,偏移距离填写长方体总厚度的一半(5mm),注意方向,如果不是下图的方向,请选择反向:

    4/7

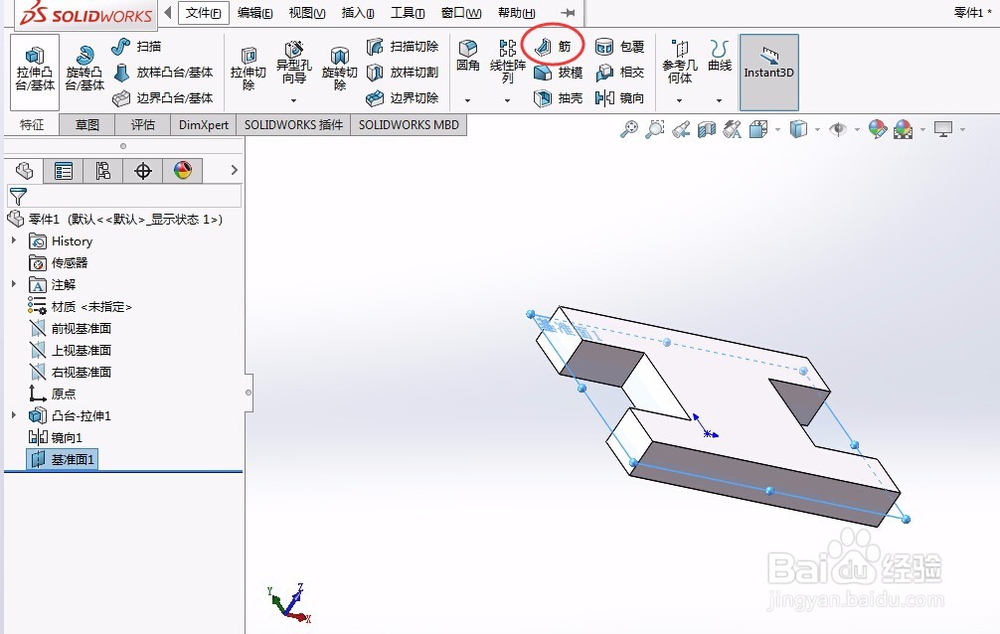

    勾选完成,基准面建立完成,选择筋功能:

    5/7

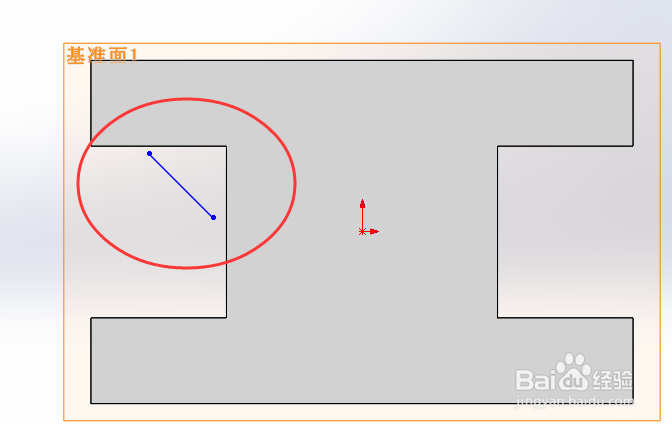

    基准面选择刚刚绘制的基准面,然后使绘图面正对于自己,绘制图中形状的一条线,注意不能与两边的实体重合,如下图:

    6/7

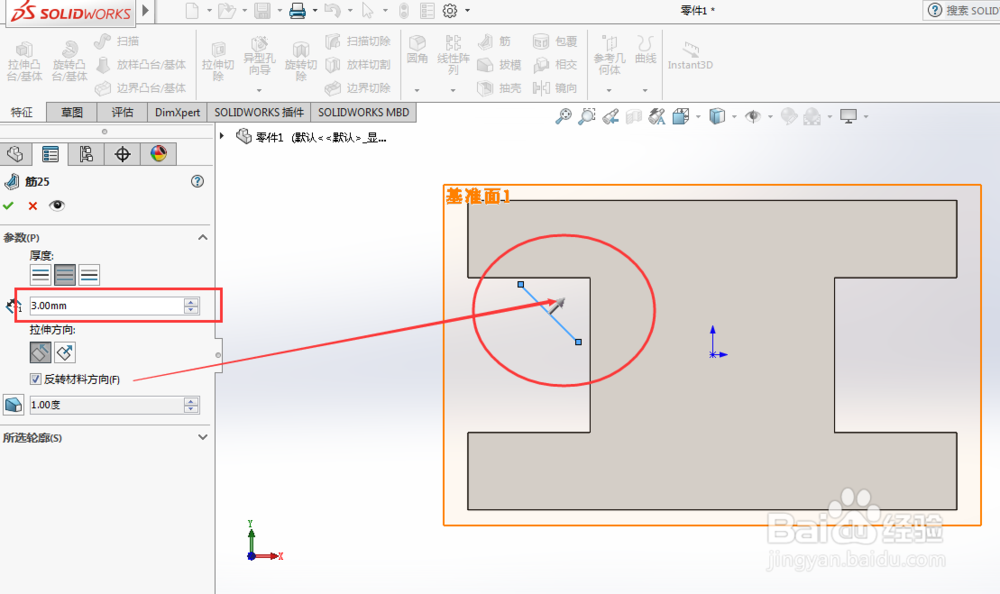

    最后退出草图,筋位厚度选择3mm,注意选择材料方向:

    7/7

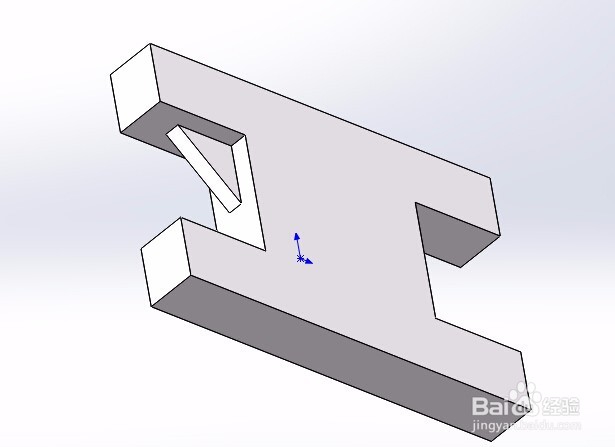

    勾选确定,最后出来的筋位如下:
