焊件，简单来说，就是将两个或多个金属零件焊接起来，在机械设计中，有些零件往往都要需以图纸方式表示出来。本例以一个简单零件讲解，怎么样画焊件。工具/原料moreSOLIDWORKS方法/步骤1/13分步阅读

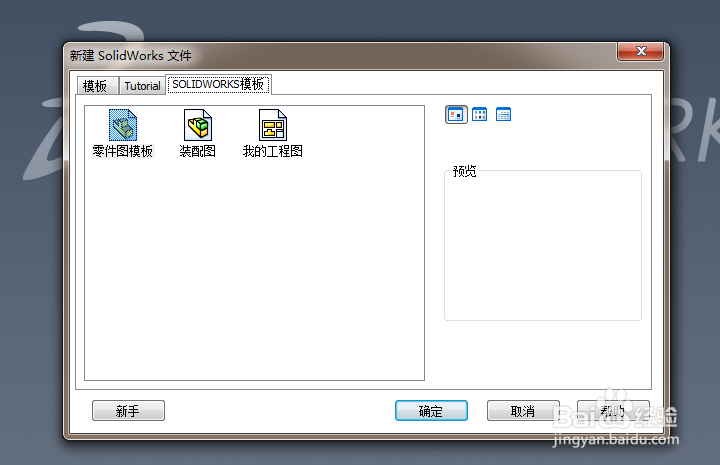

打开SOLIDWORKS，点击文件-新建，选择零件图，后按确定。

2/13

已经创建好文件。任意选择基准面，正视于。

3/13

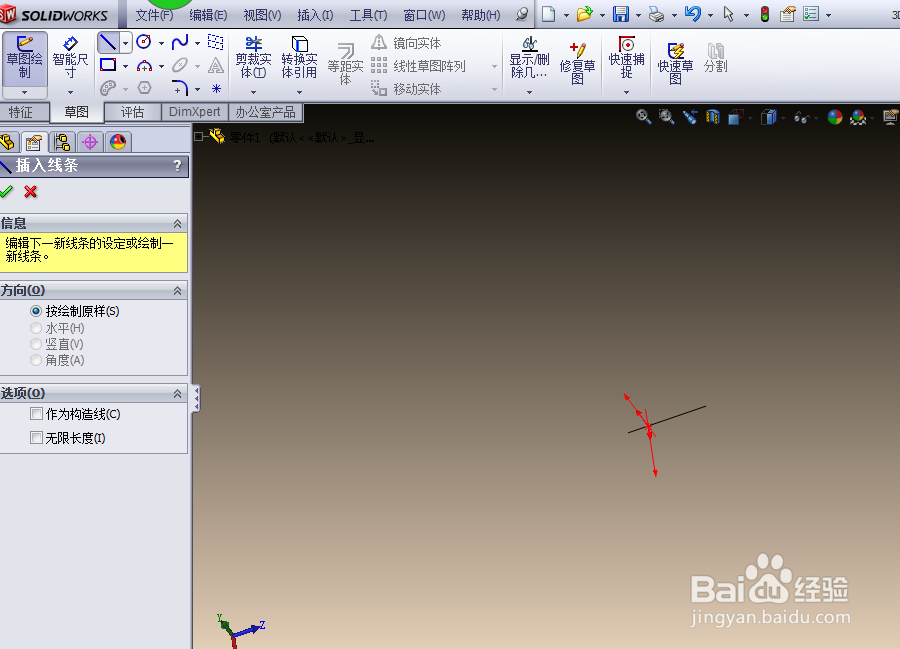

选择直线命令，插入线条。

4/13

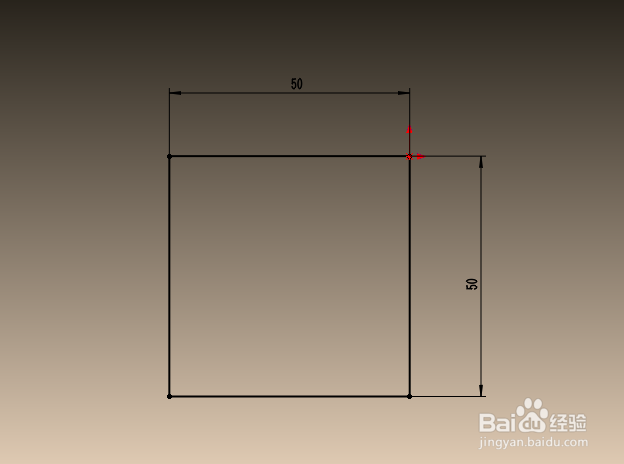

绘制如图所示的草图。

5/13

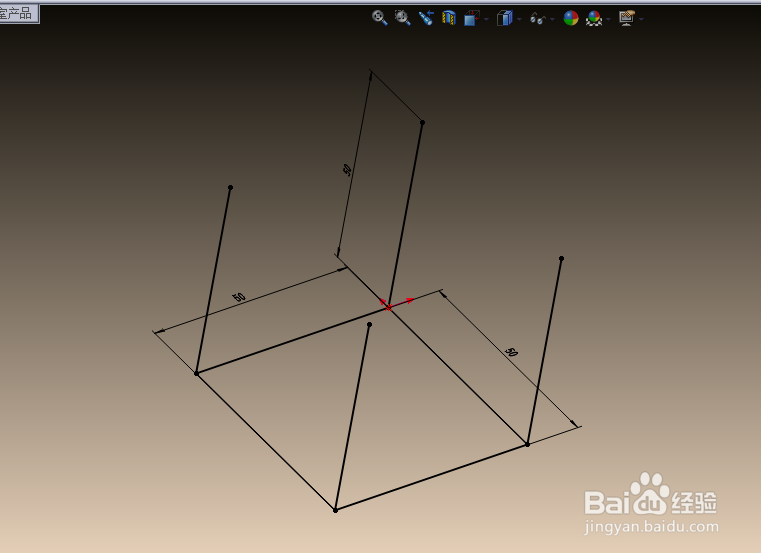

再选择直线命令，插入线条，绘制下图所示的草图

6/13

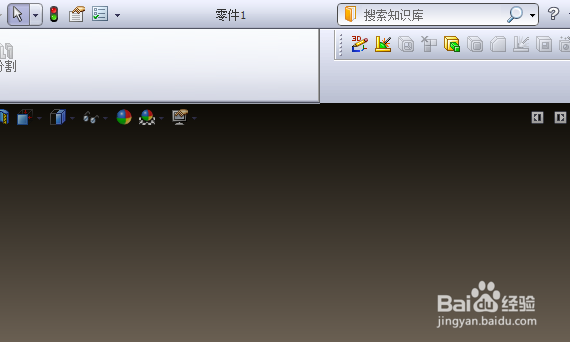

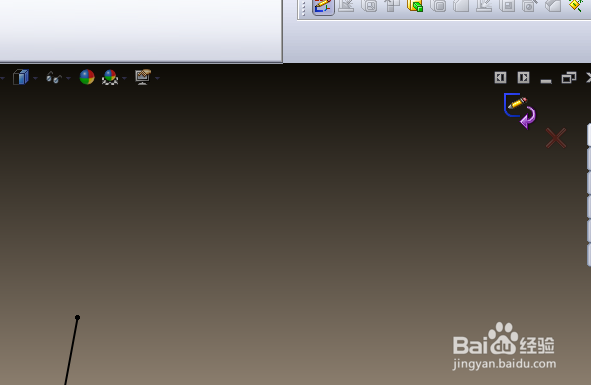

在右上角点击 退出草图

7/13

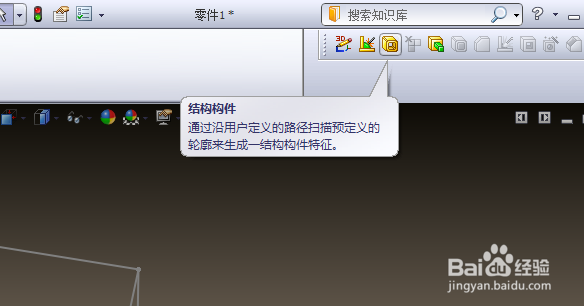

选择结构构件命令。这个命令不一定是在这个位置哦，自己电脑放的不一样哦。

8/13

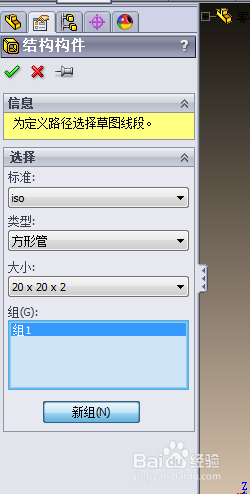

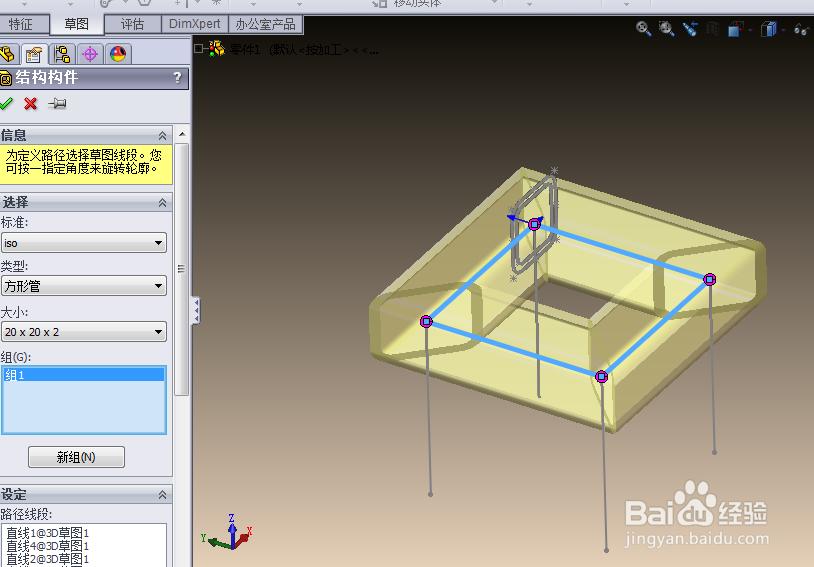

设置结构构件里面的参数，按图中所示设置。设置好后点击新组，出现组1。

9/13

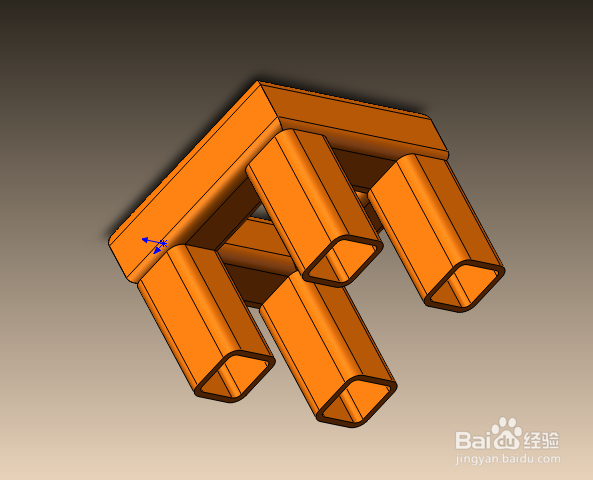

在草图中选择4条线。形成以下图。

10/13

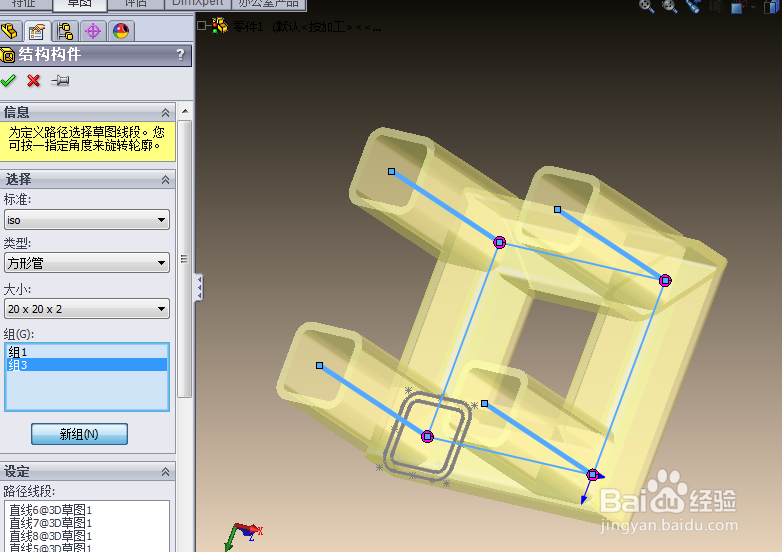

再次按新组，出现组2，

11/13

选择剩余的4条线。形成下图。

12/13

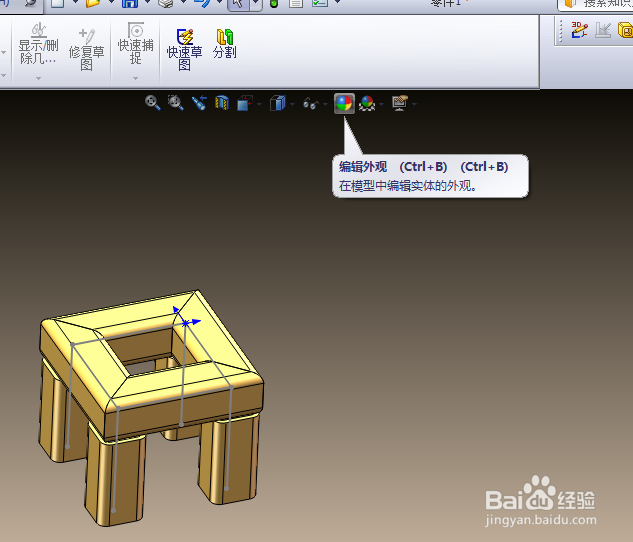

点击--视图--草图，隐藏草图。完成设计焊件。

13/13

CTRL+S保存。

注意事项

这个命令易学简单，没有可以注意的，

多多应用就学会了
