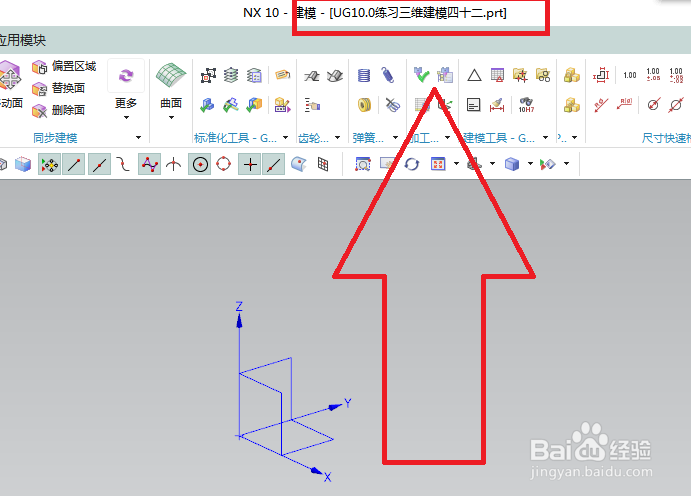

如下图所示，

打开UG10.0软件，新建一个空白的模型文件，

另存为：UG10.0练习三维建模四十二

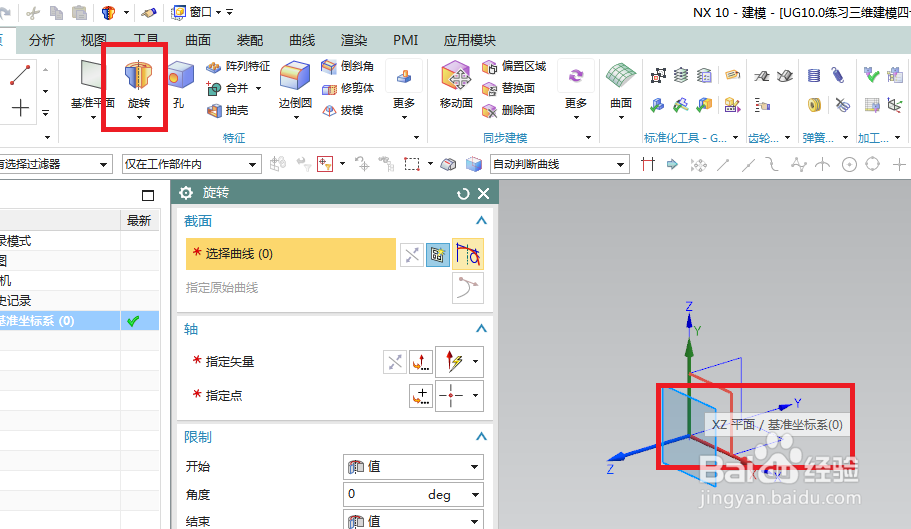

如下图所示，

执行【旋转——XZ平面】，直接进入草图。

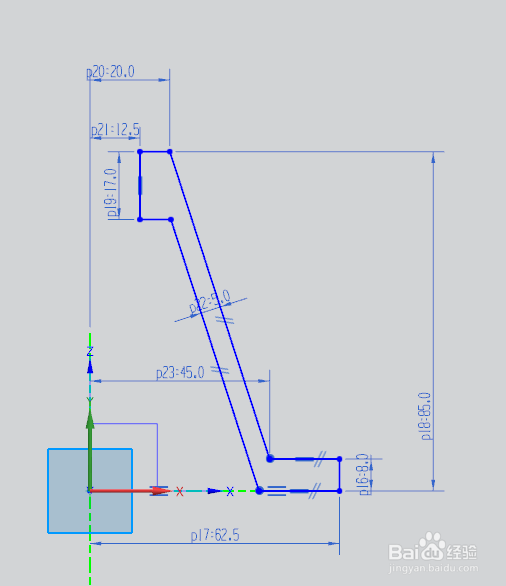

如下图所示，

进入草图，激活轮廓命令，画出大致轮廓，

添加几何约束，平行，

激活快速尺寸命令，标注尺寸约束形状，

点击完成，退出草图。

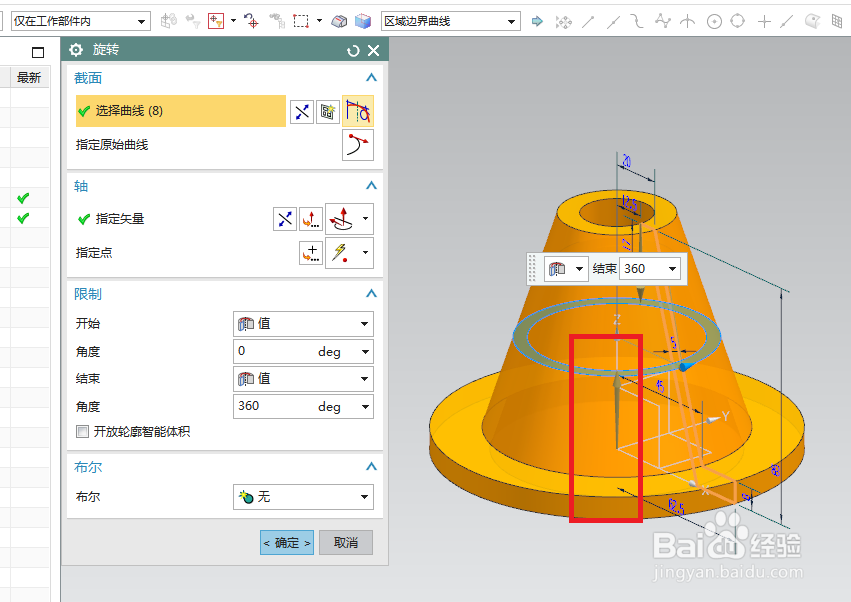

如下图所示，

旋转轴为Z轴，

点击确定。

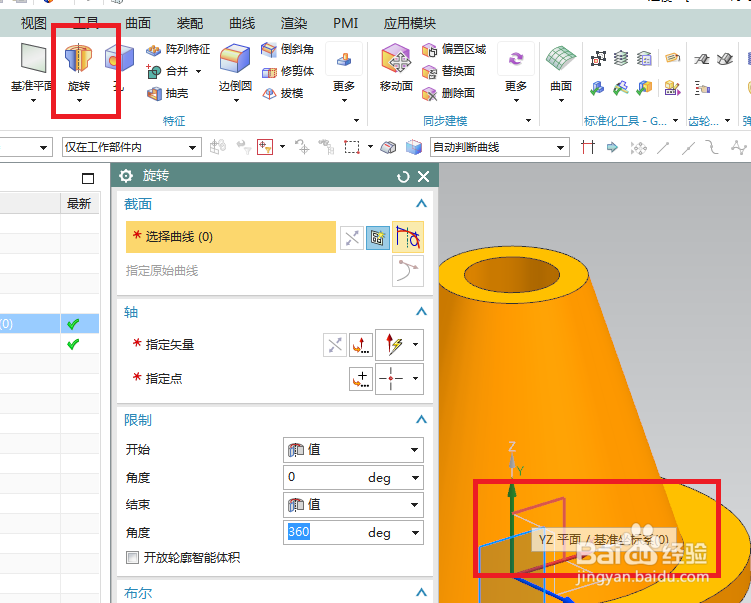

如下图所示，

执行【旋转——YZ平面】，直接进入草图，

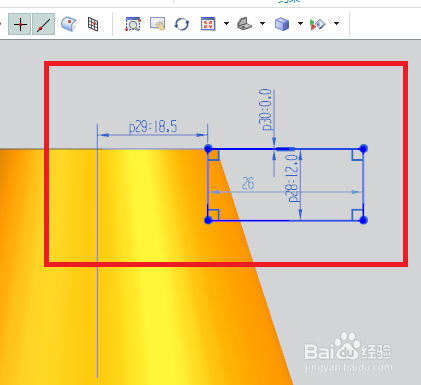

如下图所示，激活矩形命令，画一个矩形，

激活快速尺寸命令，标注尺寸：距离纵轴18.5，距离端面0.0，宽12.0，

点击完成，退出草图。

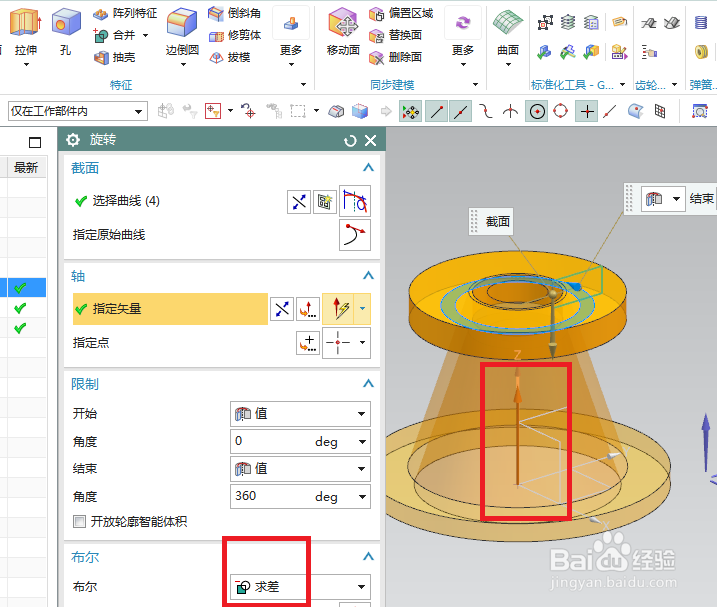

如下图所示，

旋转轴为Z轴，布尔求差，

点击确定。

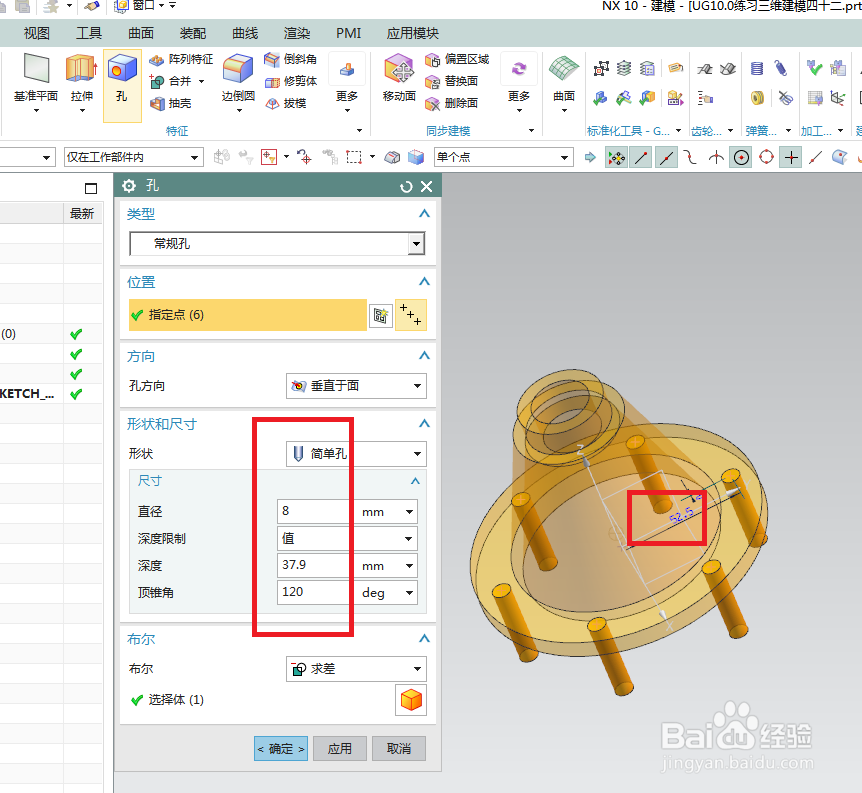

如下图所示，

点击工具栏中的孔命令，、

点击面，创建6个点，尺寸52.5，

设置形状为简单孔，直径8，深度37.9，

点击确定。

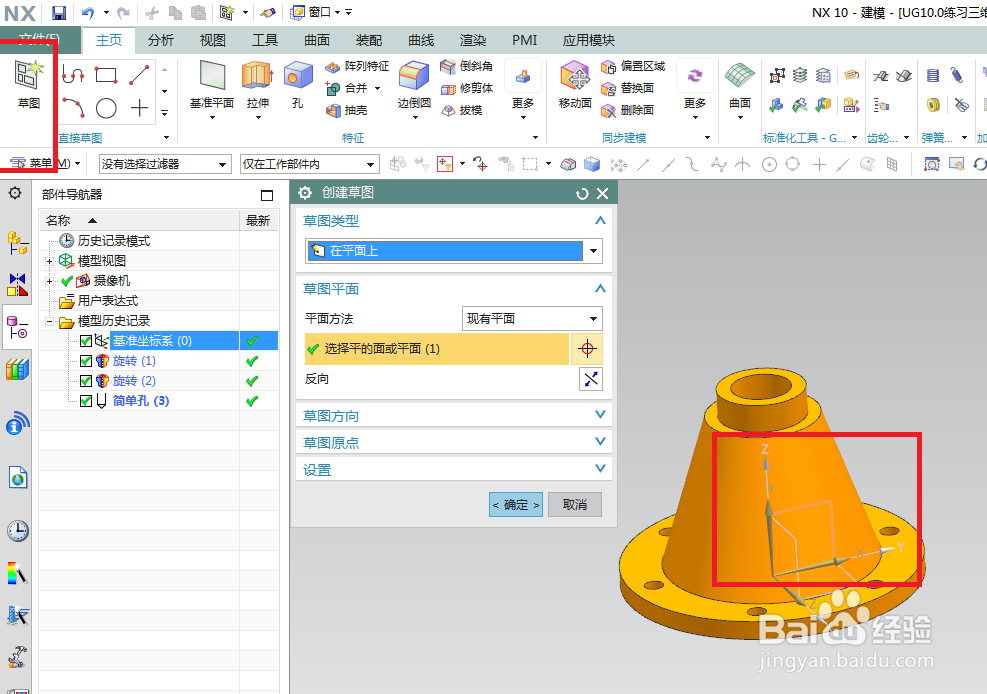

如下图所示，

点击工具栏中的草图，

点击基准坐标系中的YZ平面，

点击确定，进入草图。

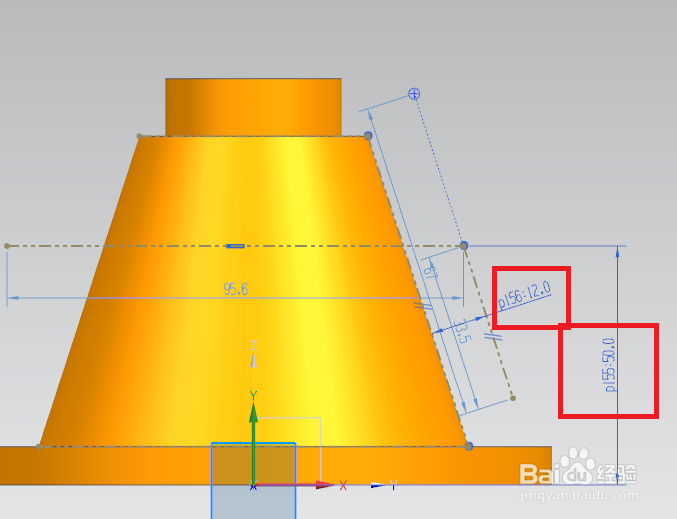

如下图所示，

激活投影命令，投影出上下两条平行线，

激活直线命令，将投影线连接起来，

再画一斜线，一水平线，

添加几何约束，斜线平行，

激活快速尺寸命令，标注尺寸：斜线距离12.0、高度50.0，

将所有的线段全部转为参考，

点击完成，退出草图。

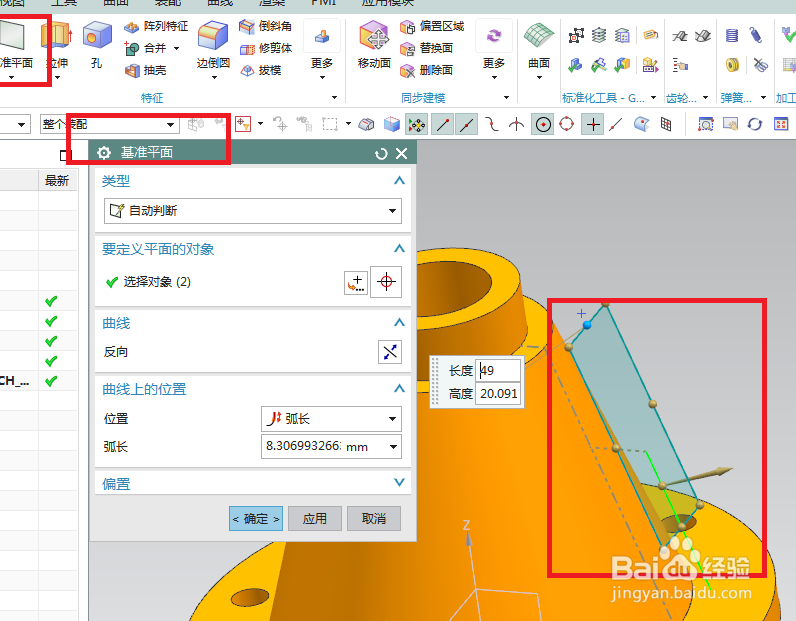

如下图所示，

点击工具栏中的基准平面，

点击参考线，

点击确定。

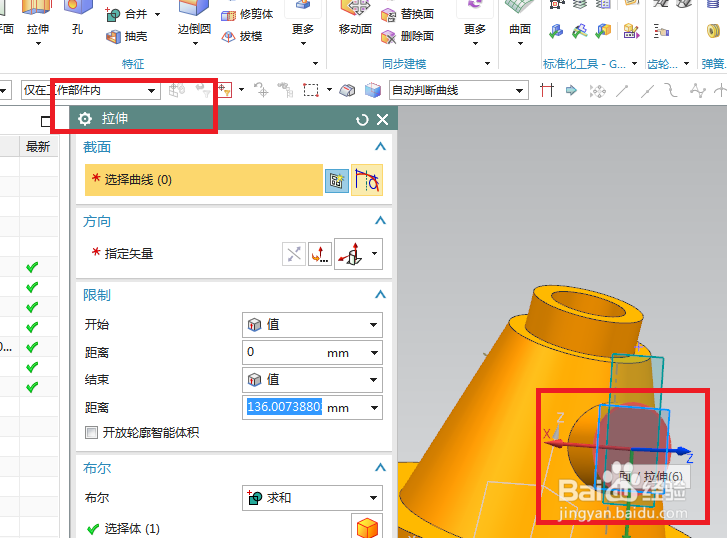

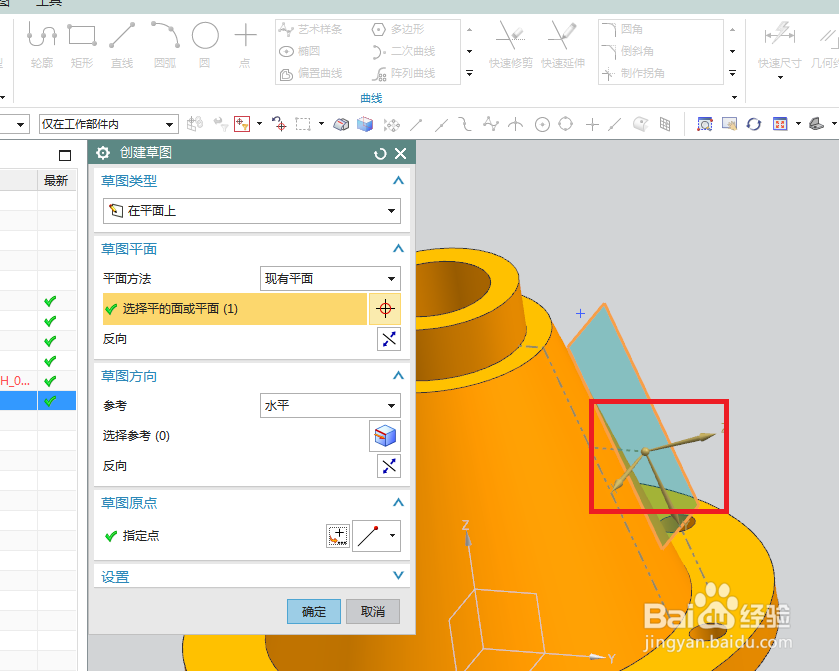

如下图所示，

点击工具栏中的拉伸图标，

点击新建的基准平面，

坐标原点指定在参考线端点，

点击确定，进入草图。

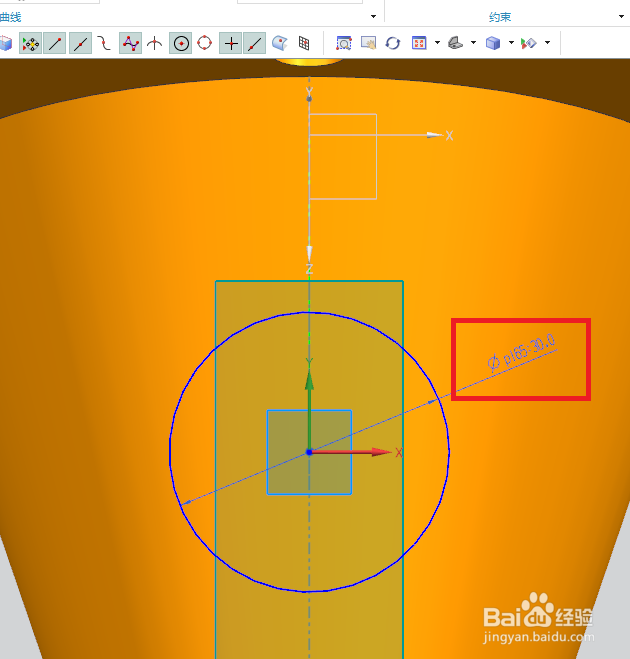

如下图所示，

激活圆命令，画一个圆 ，

双击修改直径ø30，

点击完成，退出草图。

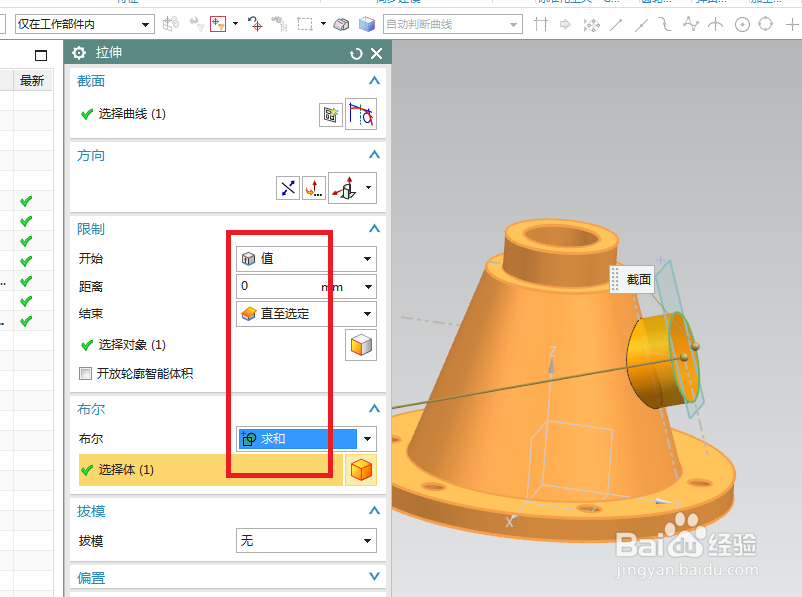

如下图所示，

设置限制：0开始，直至选定结束，

布尔求和，

点击确定。

如下图所示，

点击工具栏中 的拉伸图标，

点击圆柱端面，直接进入草图。

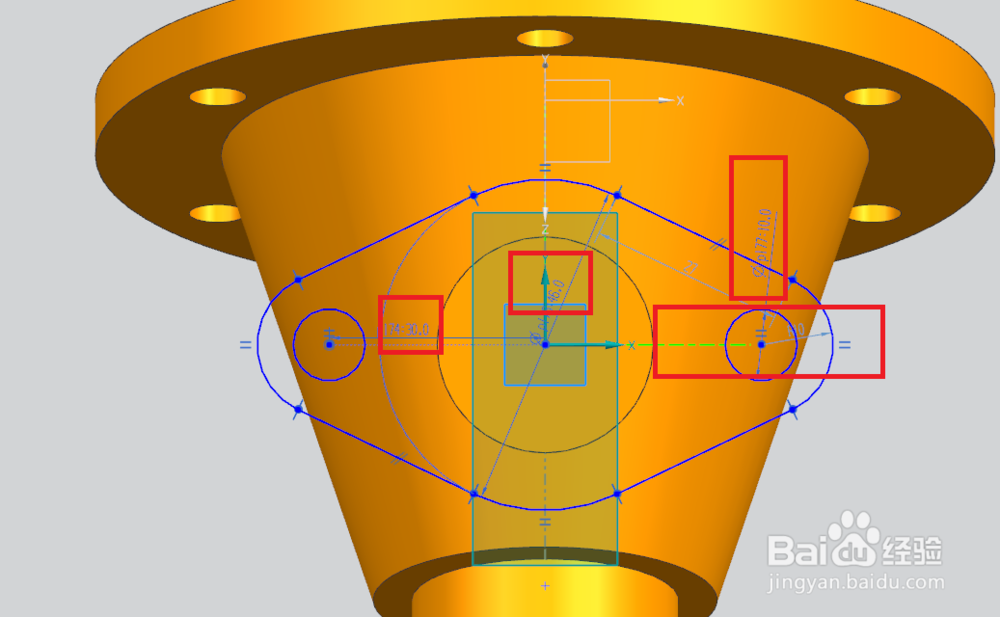

如下图所示，

激活圆命令，画三个圆，圆心在横轴上，大圆圆心与坐标原点重合，

激活直线命令，画四条相切的线段，

激活快速修剪命令，三个圆修剪成圆弧，

双击修改尺寸：大圆ø46、小圆R10，距离30，

激活圆命令，画两个更小的圆，双击修改直径ø10，

点击完成，退出草图。

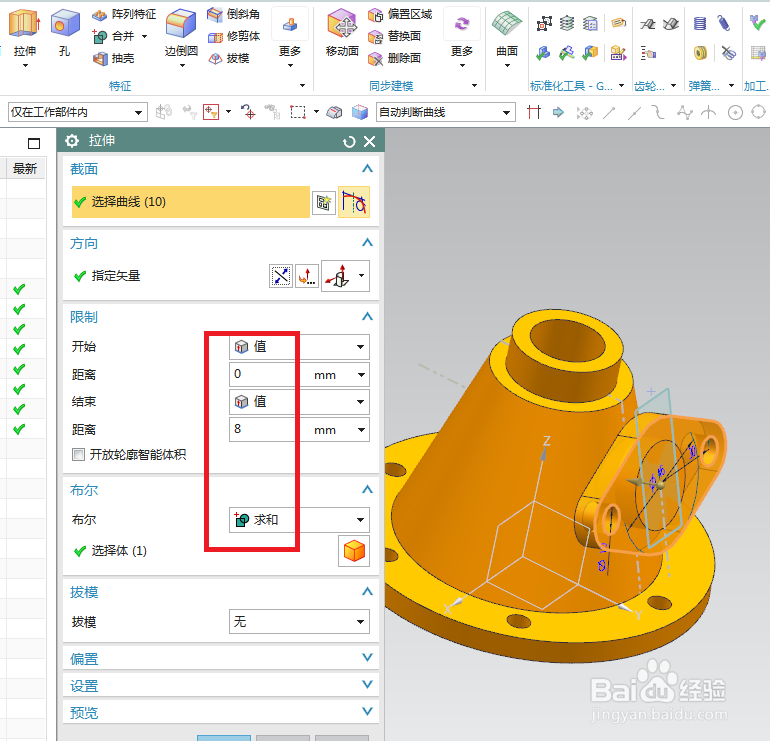

如下图所示，

设置限制：0开始，8结束，

布尔求和，

点击确定。

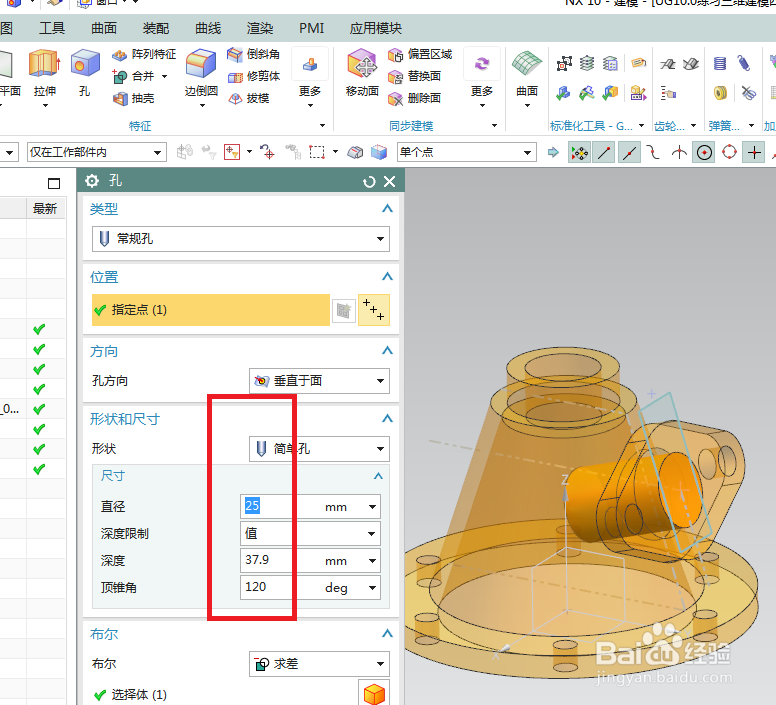

如下图所示，

点击工具栏中的孔图标，

指定点，圆心点，

设置形状为简单孔，直径ø25，深度37.9，

点击确定。

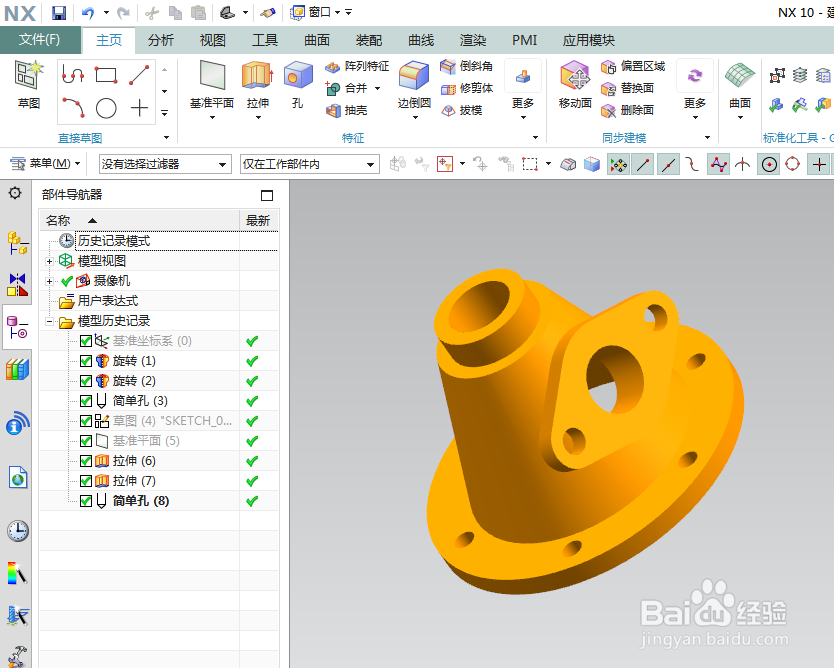

如下图所示，

隐藏所有的基准，

显示为着色，

————

至此，

这个三维模型建模完成，

本次练习结束。
