来源：网络收集 点击： 时间：2024-04-06【导读】：
细化方法很多，这里重点介绍几种，还需读者应用过程中细细琢磨工具/原料moreworkbench ansys软件方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

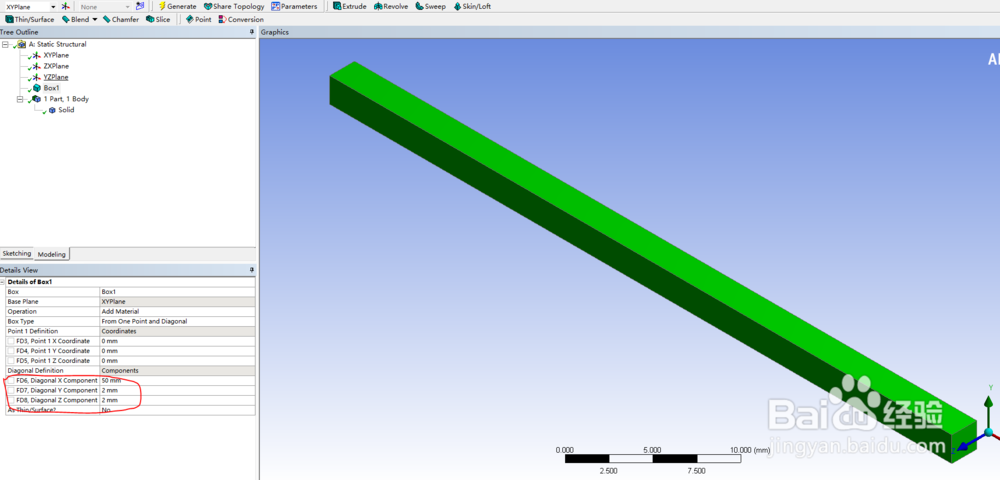

自己建立的一个方轴模型2mm*2mm*50mm

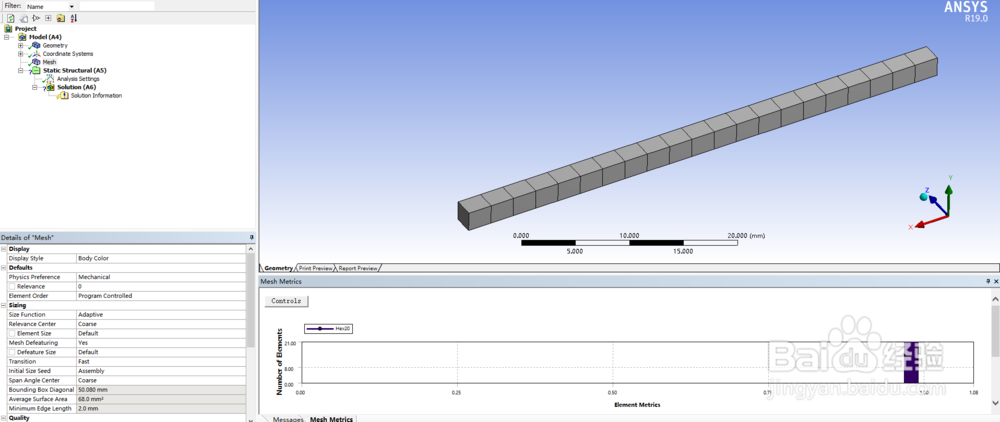

2/10先默认画一下网格，发现截面网格不好，仅仅一个单元，计算精度不够

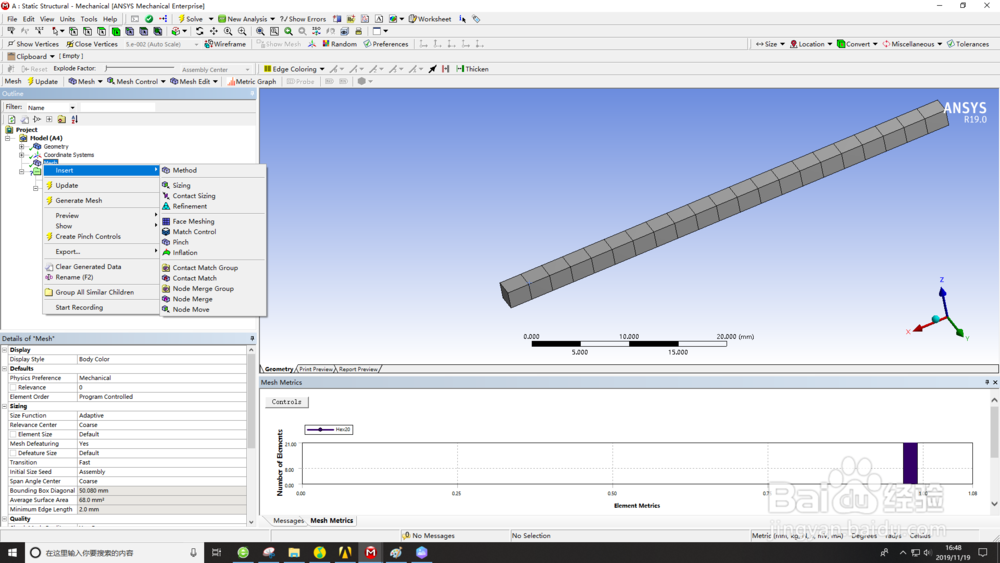

3/10于是右键MESH，点击insert中的sizing

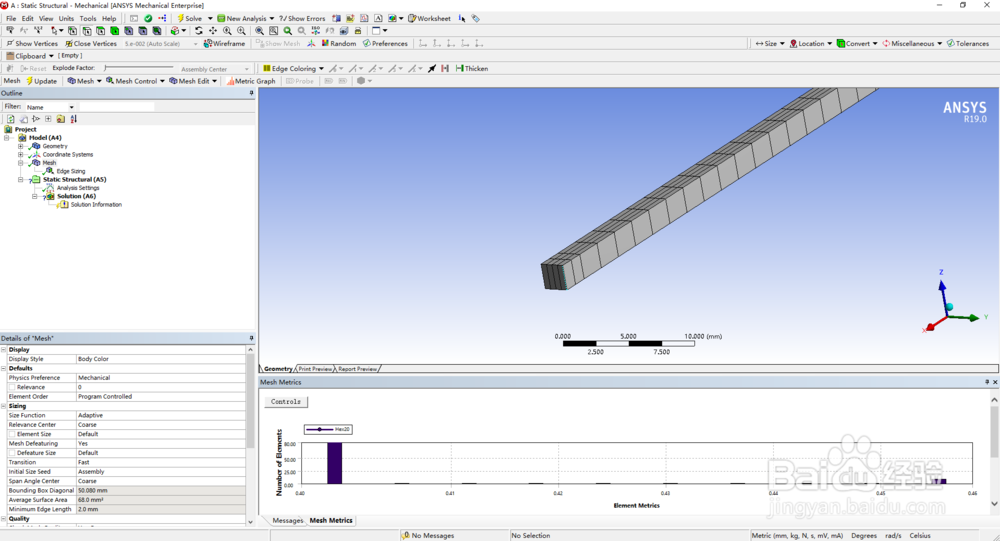

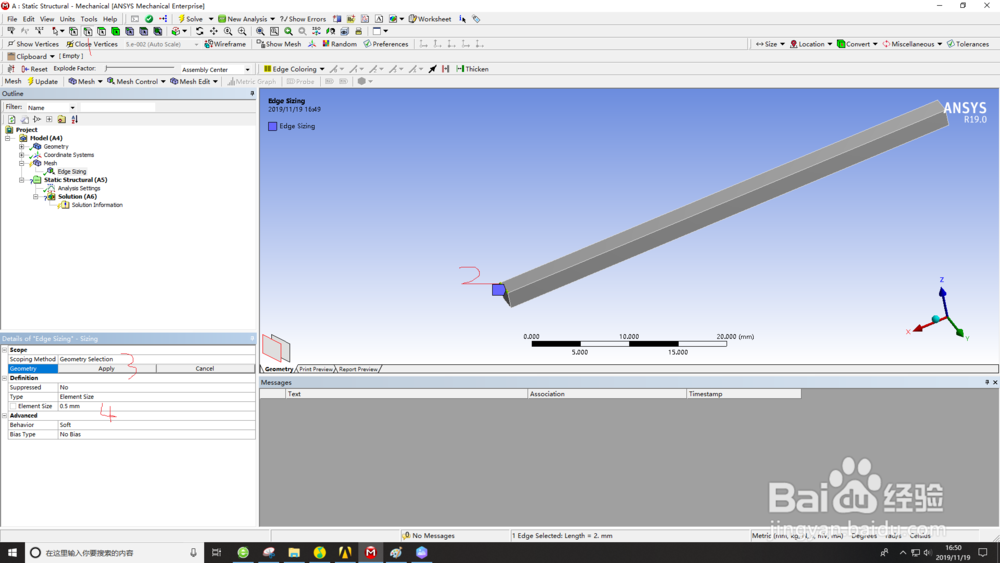

4/10按下图步骤，选择截面的一条边后点击apply并设置单元尺寸0.5mm

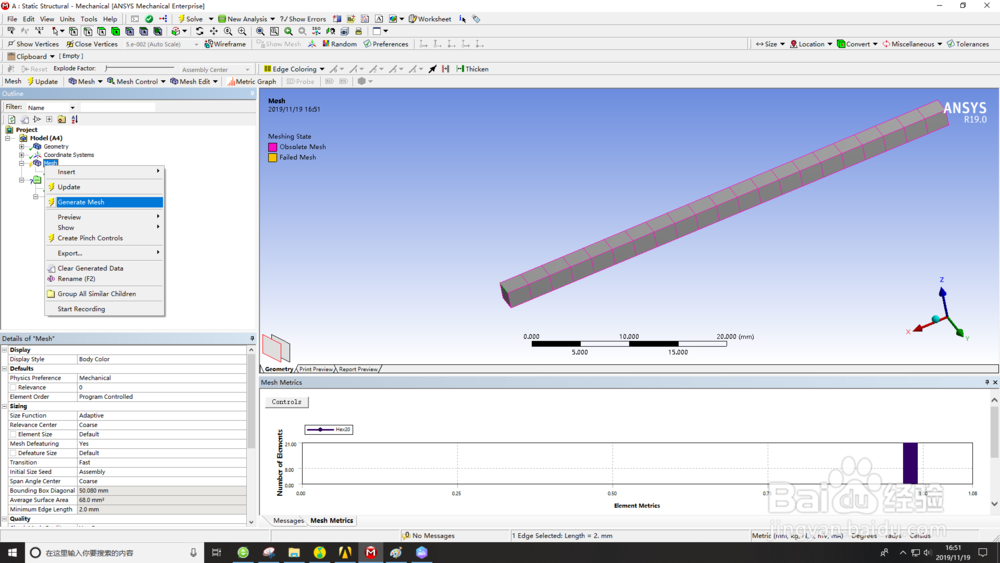

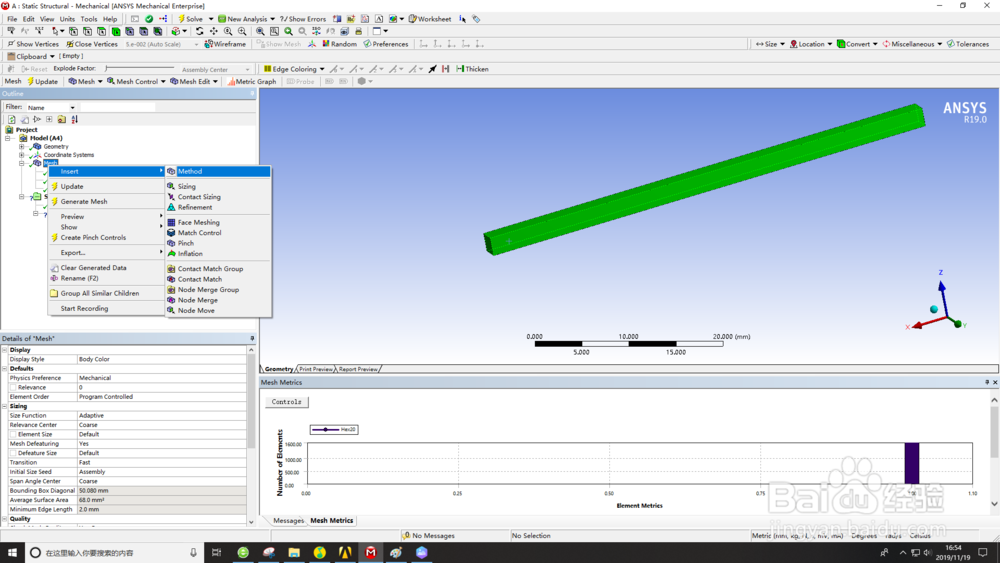

5/10右键mesh，点击generate mesh
6/10效果如图，依旧不理想，继续

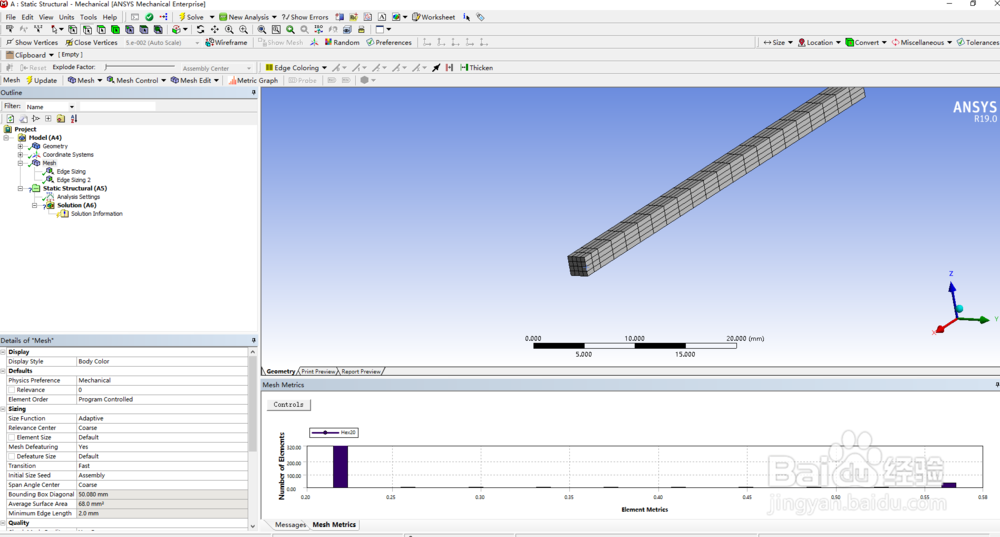

7/10同上步骤，对截面另外一条边进行sizing操作，生成网格如下

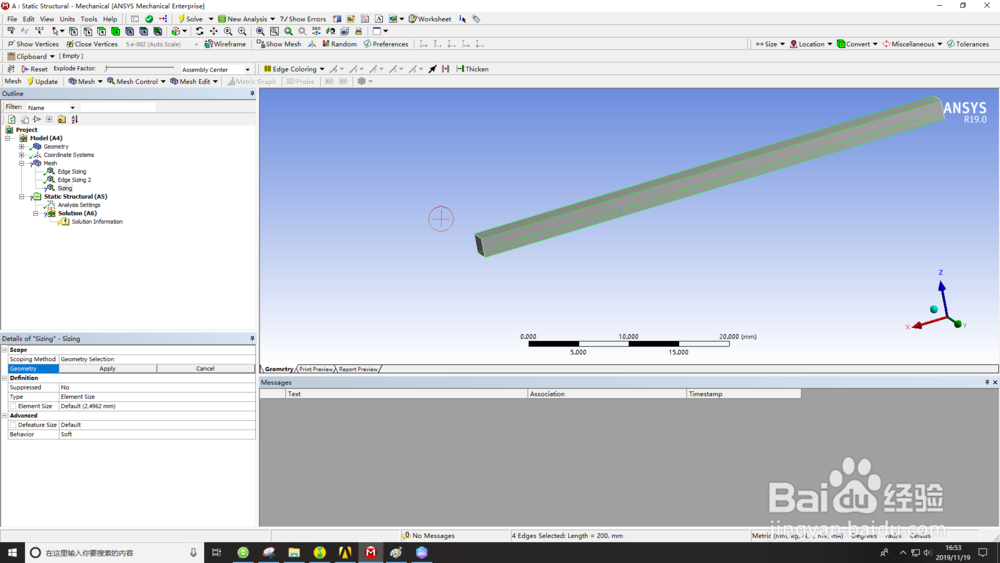

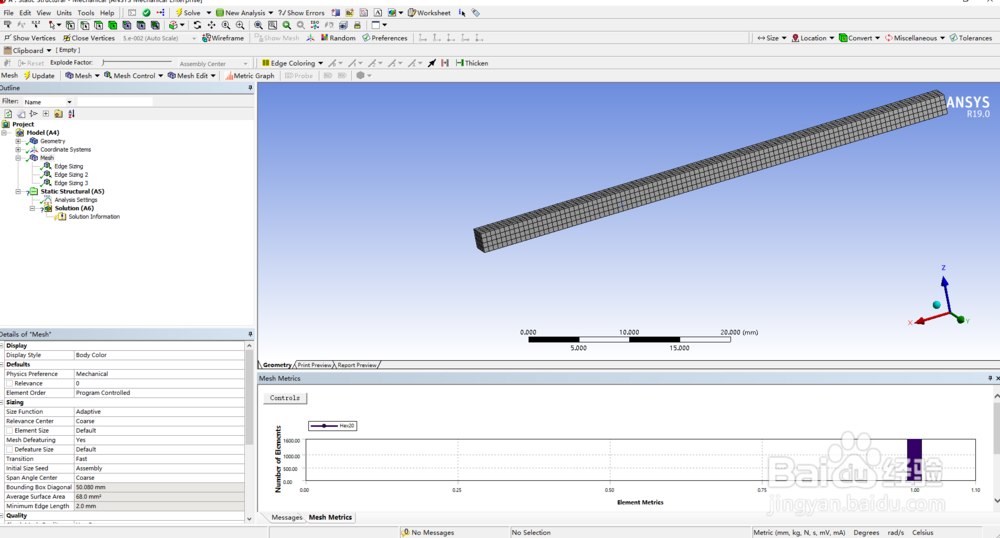

8/10将方轴长度方向的四条边进行sizing，生成网格如下，此时的网格就是比较好的了

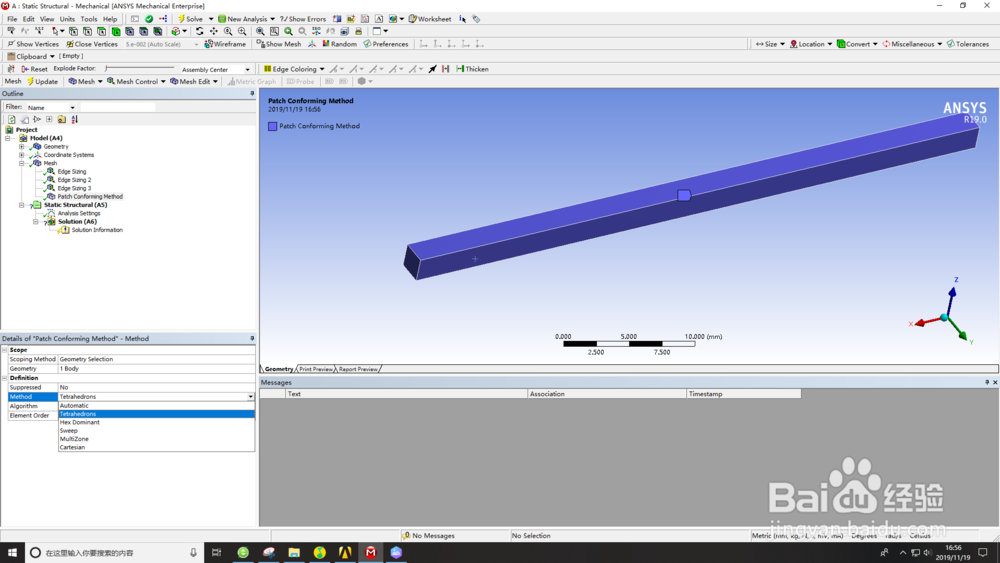

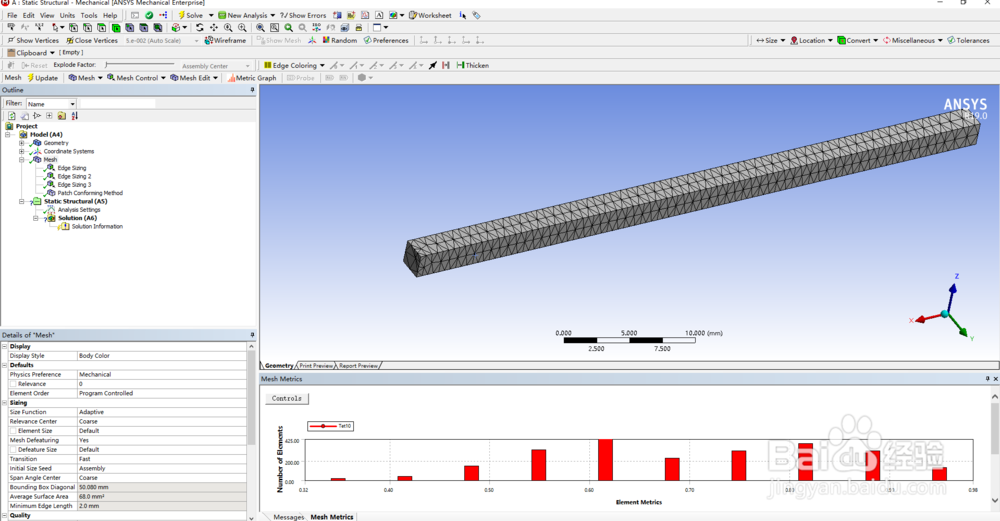

9/10更改网格类型，更改为四面体网格，结果网格质量变差了

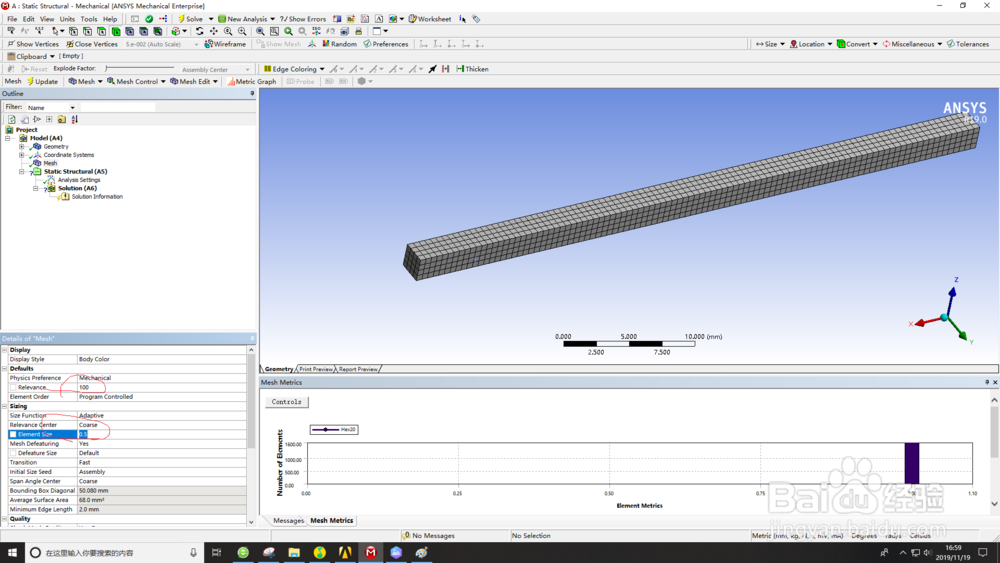

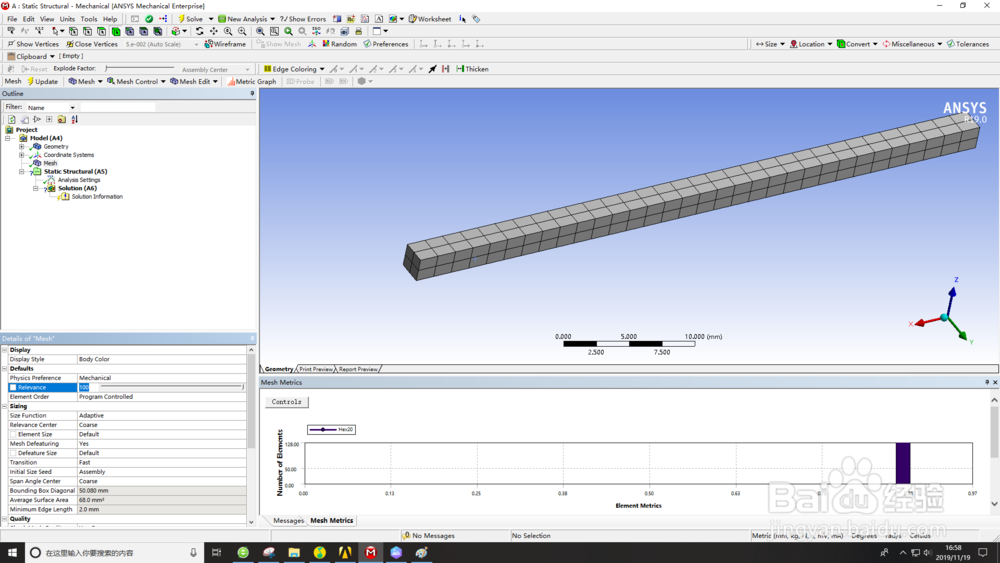

10/10另外一种快速细化网格的方法就是更改相关中心Relevance的值或单元尺寸Element size的值，设置与效果见下
