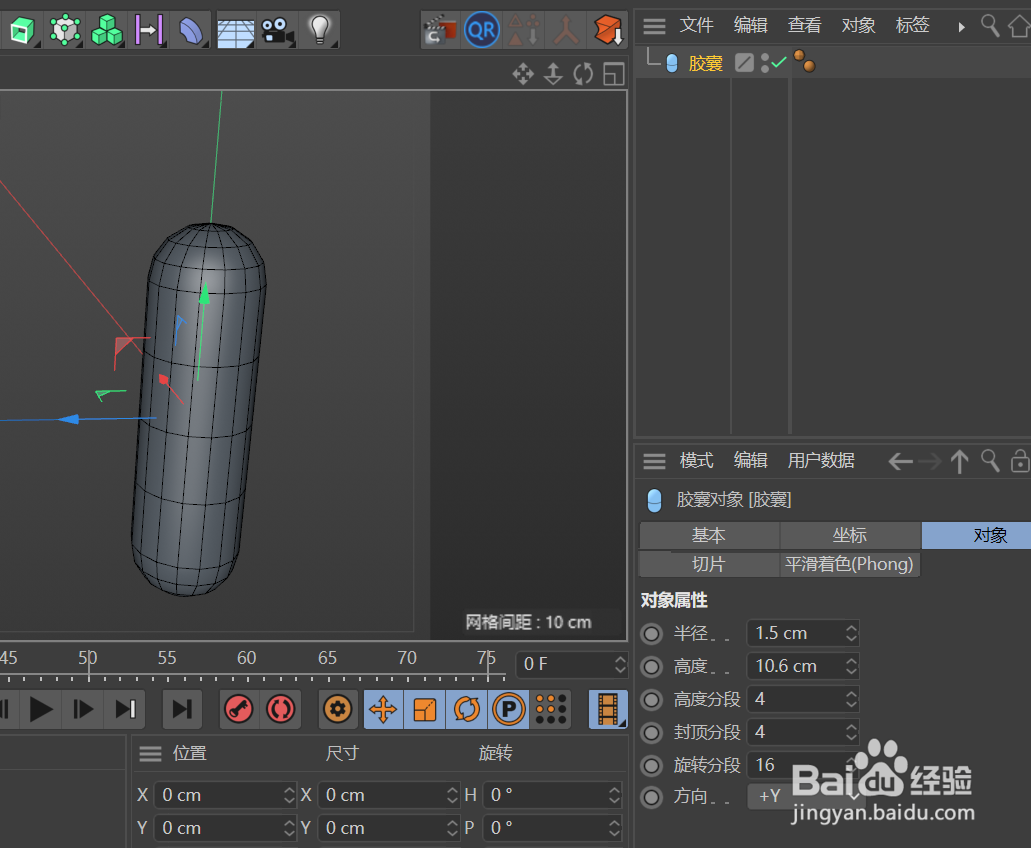

创建一个胶囊几何体，半径更改为1.5，度为10.6，其它参数默认。如图所示

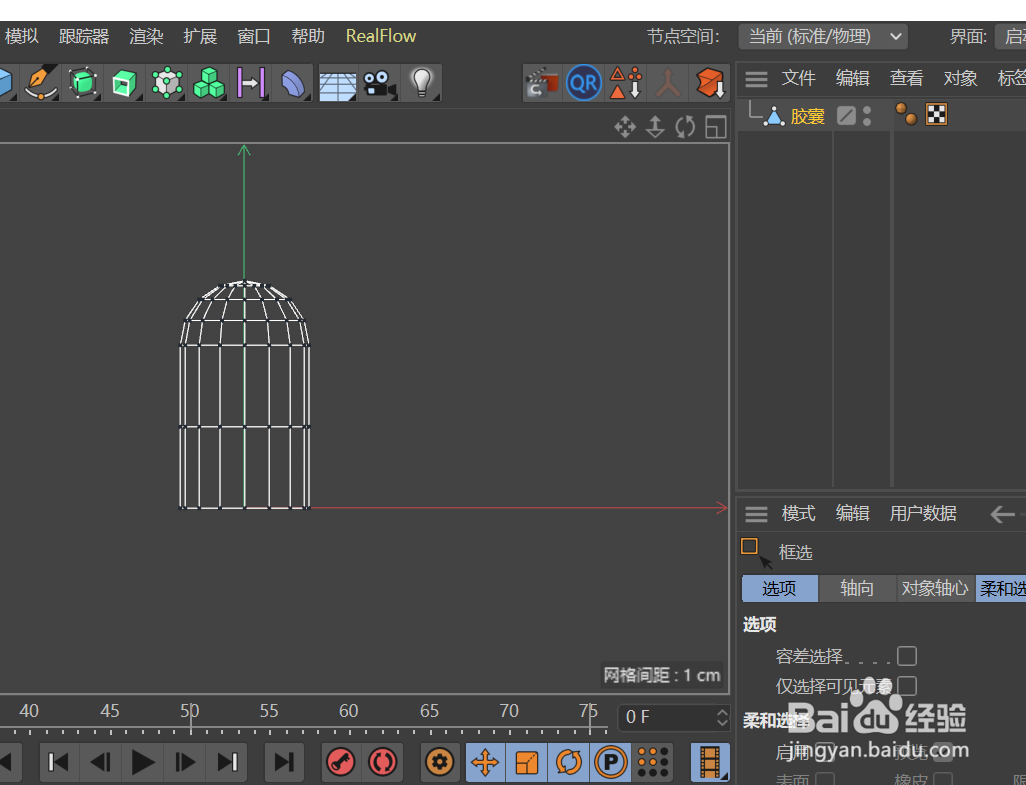

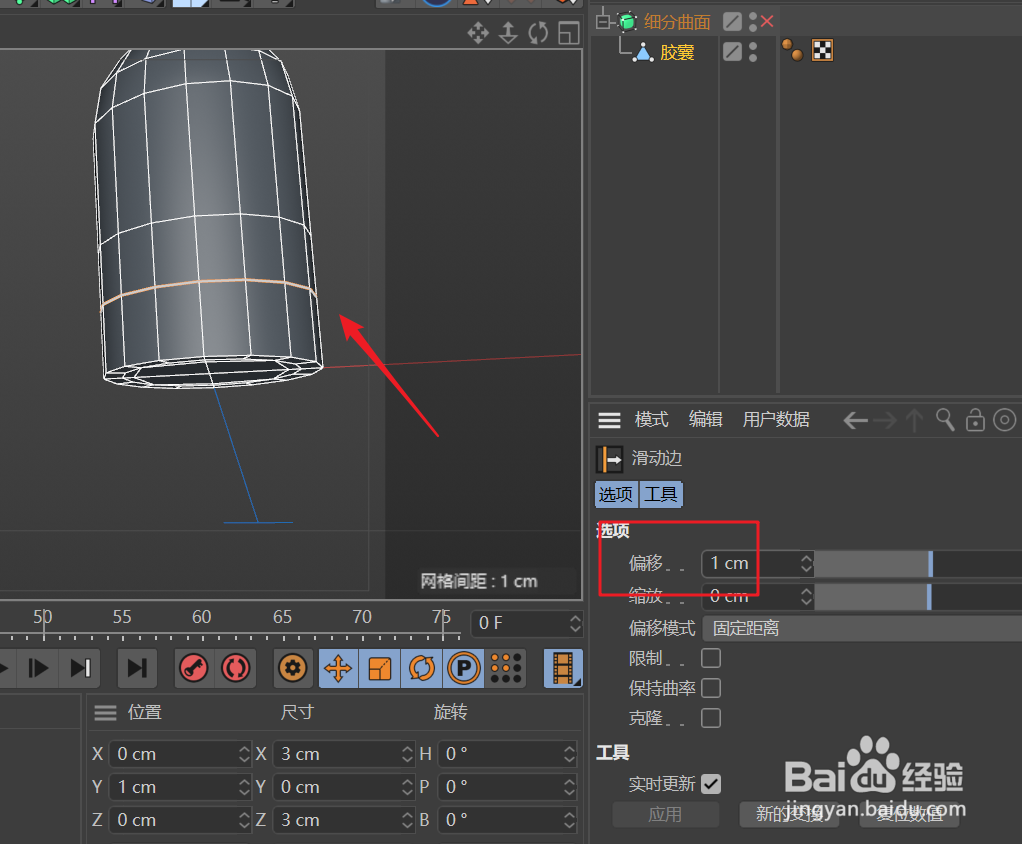

将胶囊体转为可编辑多边形，在正视图中删除一半多边形；将底部封口，选中底部轮廓边，向上复制滑动1CM;如图所示。

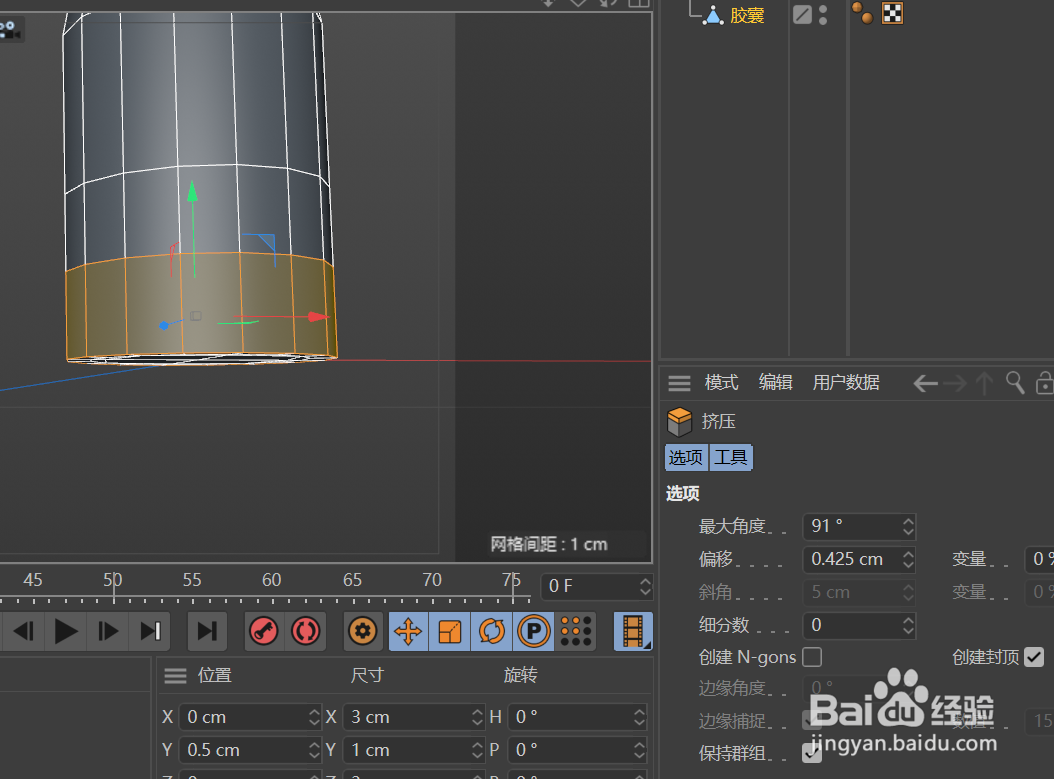

选中上步滑动复制轮廓边形成的一圈面片，向外挤压0.425的距离；得到二极 管的透明体；如图所示。

创建一个0.2*1*0.1的立方体，所有分段为1；其中立方体Y轴的长度（1）在后面的编辑中会被更改。

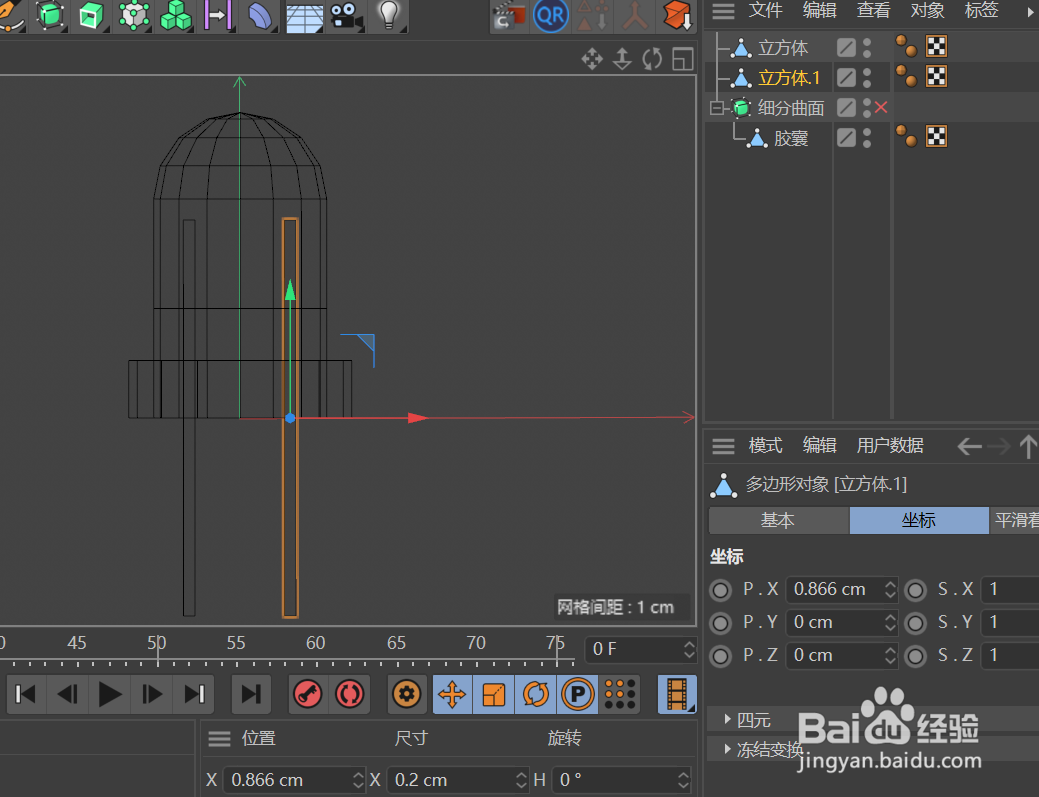

将立方体转为可编辑多边形，调整多边形的高度，得到二极管其中的一个引脚；注意引脚的长度，要与透明体有合适的比例，不要过长了。复制立方体， 正视图将中二个立方体调整到透明体的两侧；如图所示。

在正视图中，分别对二根引脚模型进行加线，并调整加线后的点，得到图示的造型。这是透明体内二引脚的构造。有凸出多边形结构的引脚为负极，另一引脚为正极。

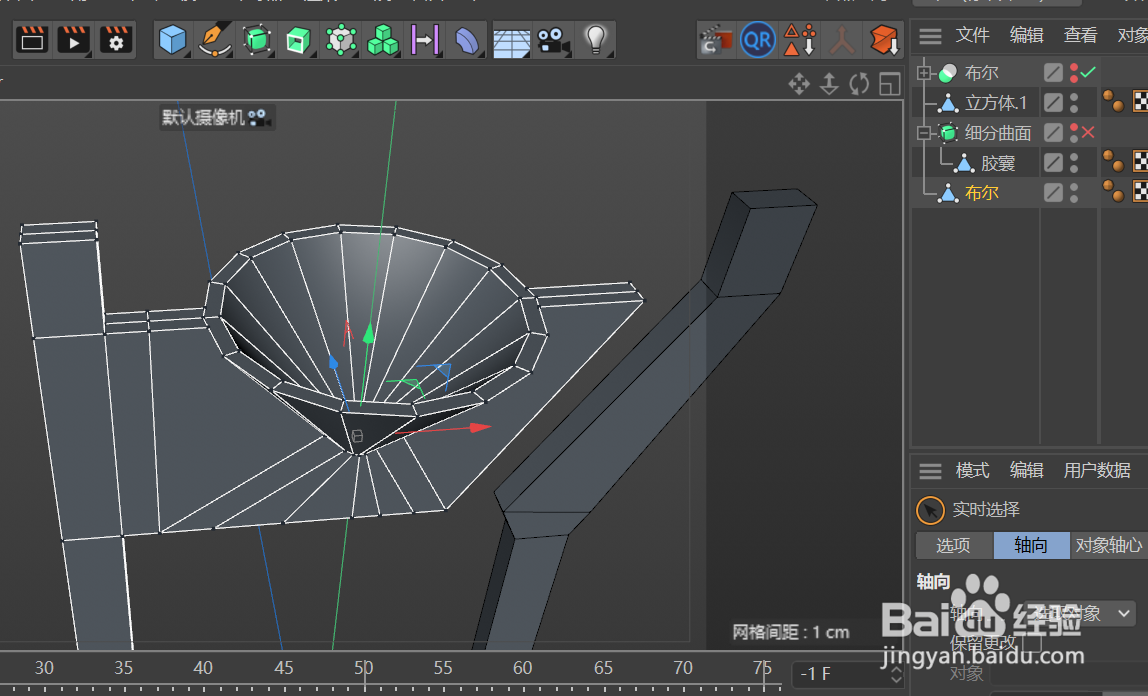

在负极引脚的凸出结构上添加一个圆锥体（顶部半径为0，底部半径为0.5），将圆锥体与引脚进行布尔合并，优化结构线；选中圆锥体的圆心向下移动，得到负板的反射结构；如图所示。

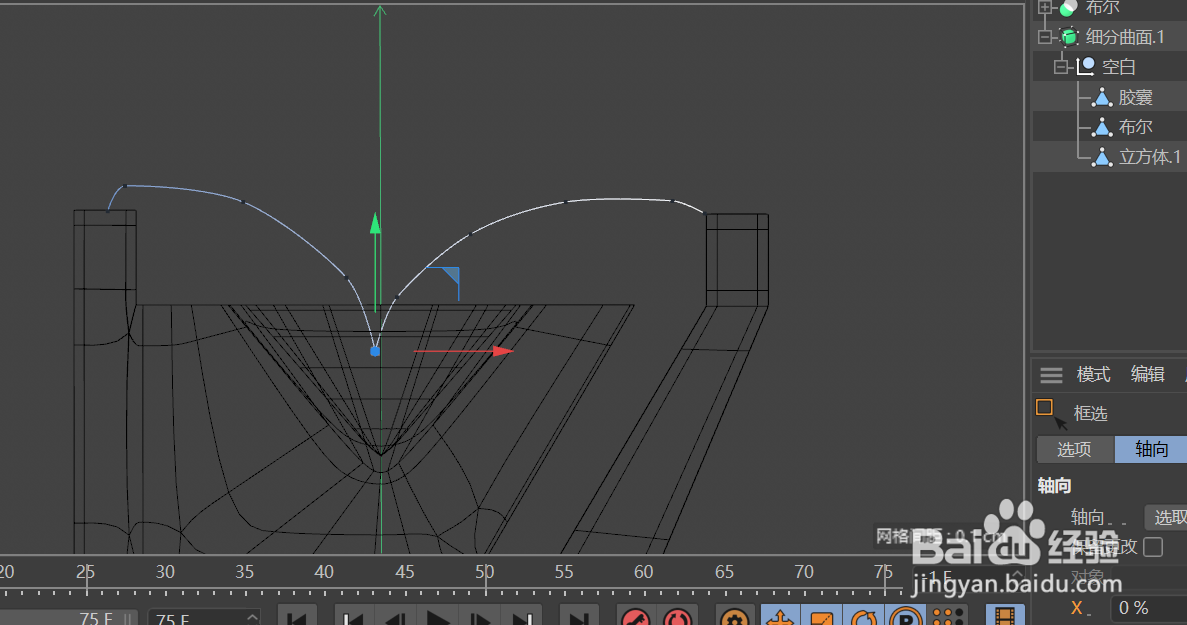

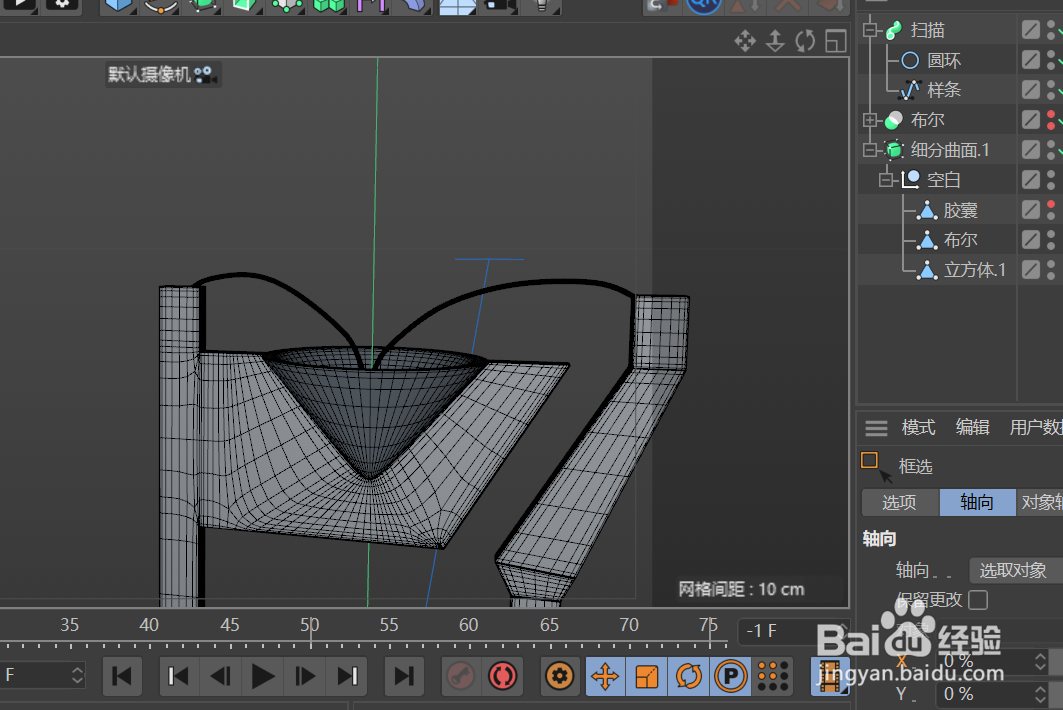

正视图中，用样条线画笔工具在两极的顶端画出连接到反射坑内的样条线；创建一个小圆作为截面线，用扫描工具将小圆与样条线进行扫描得到二极管内的灯丝模型。

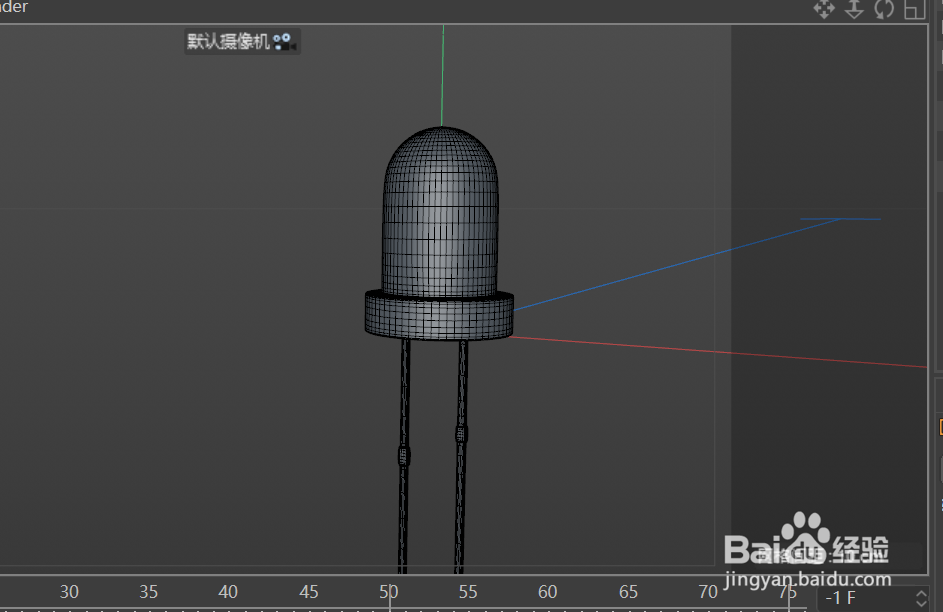

对所有需要显示硬边的轮廓边进行倒角加保护线，添加细分曲面后即可得到发光二极管的模型。
