UG画草图时不可能都是一部都画到位了，常常会遇到需要相交的曲线还没有相交，或者所需的曲线太长了，这时就需要用到修剪曲线和延伸曲线的命令了工具/原料more电脑UG NX软件修剪曲线1/3分步阅读
2/3
3/3
延伸曲线1/3
2/3
3/3
注意事项

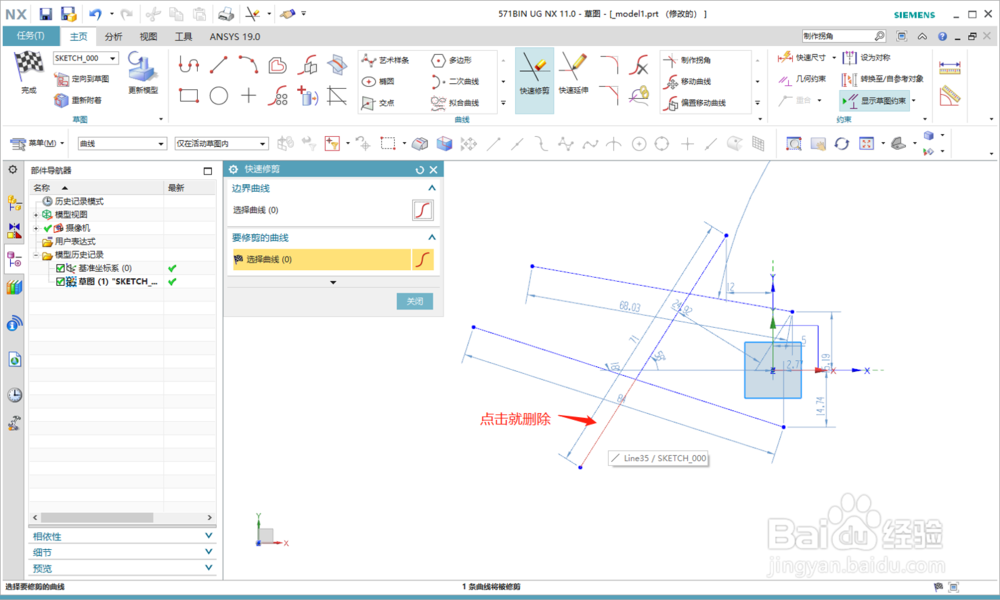

进入任务环境中草图后，任意画几根相交的直线，再点击快速修剪命令，这时想修剪那段曲线就点击哪段就行，该方法适用于只修剪少数曲线的情况

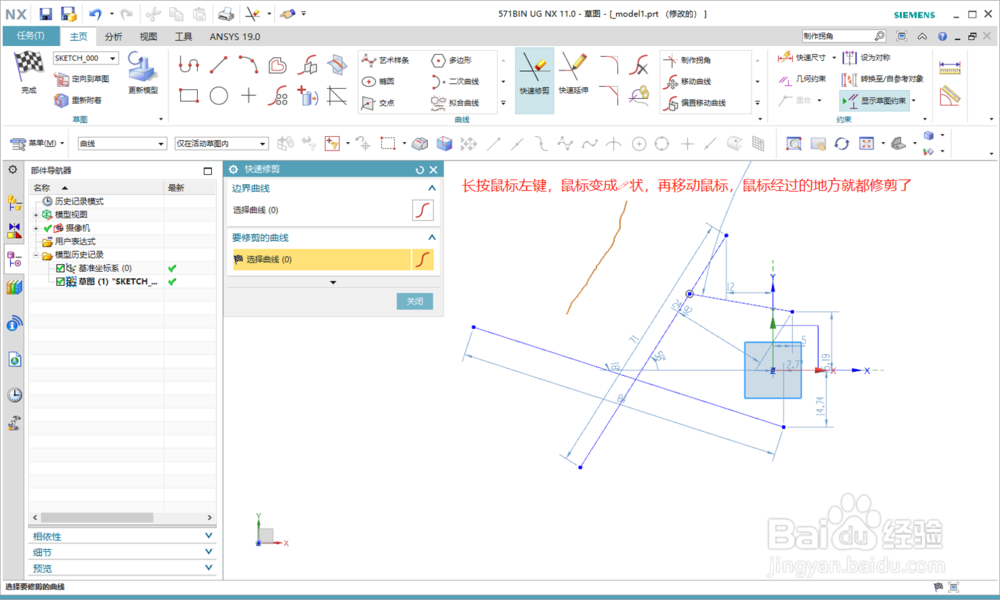

2/3长按鼠标左键，鼠标变成?状的时候，再移动鼠标，鼠标经过的地方就都被修剪了，该方法适用于需要修剪多条曲线的时候

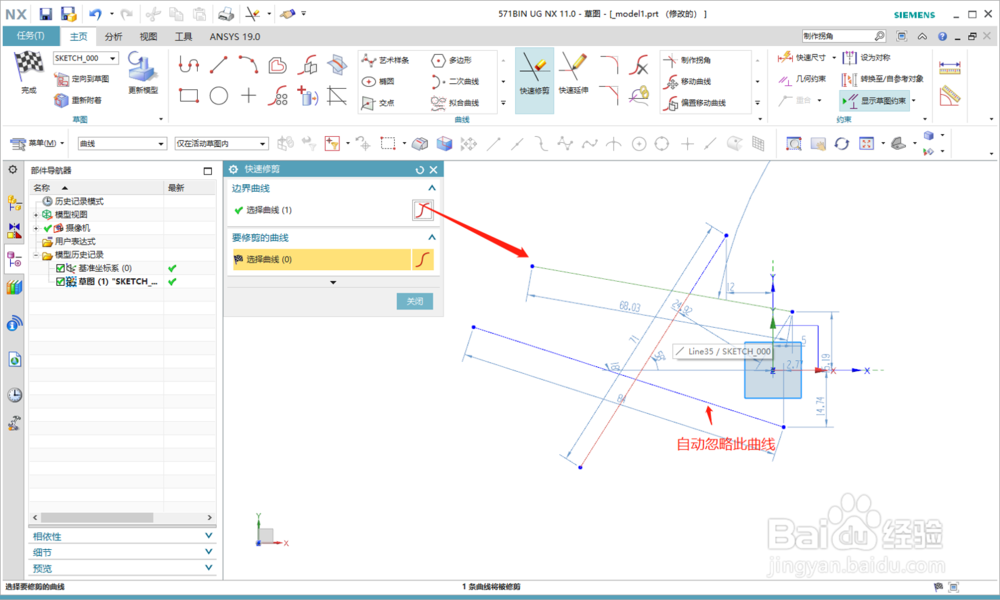

3/3选择一根边界曲线，再点击要修剪的曲线，那么要修剪的那条曲线在边界曲线一侧的就都被修剪了，该方法适用于需要修剪的曲线中间还有其他曲线的情况；此方法同样可以长按鼠标左键，再移动鼠标来修剪

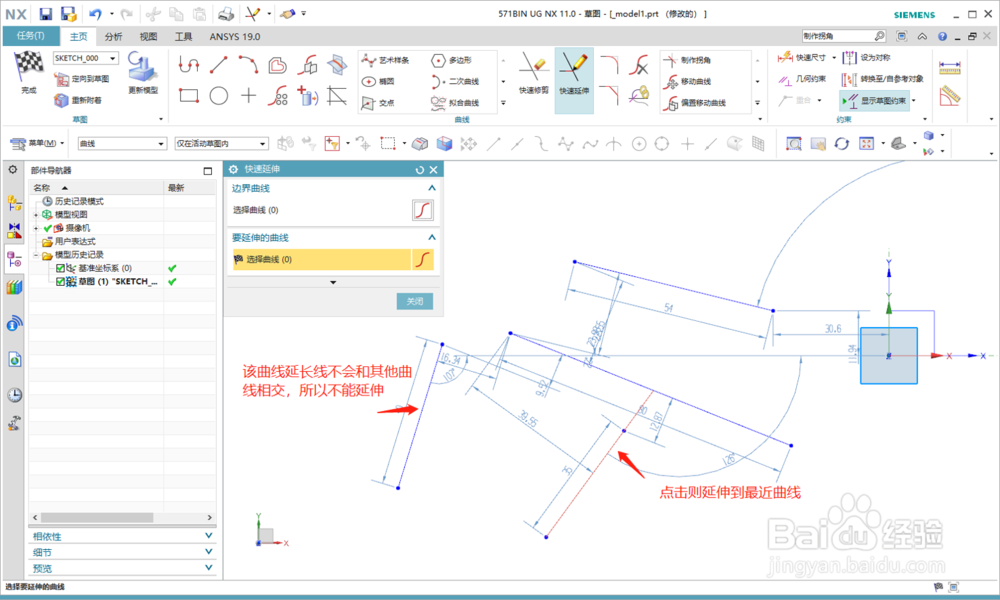

延伸曲线1/3任意画几根不相交的曲线，如果要延伸的曲线的延长线和目标曲线相交的，直接点击则延伸到最近的曲线了，如果要延伸的曲线的延长线和目标曲线不相交的，直接点击不能延伸，适用于只需延伸几条曲线的情况

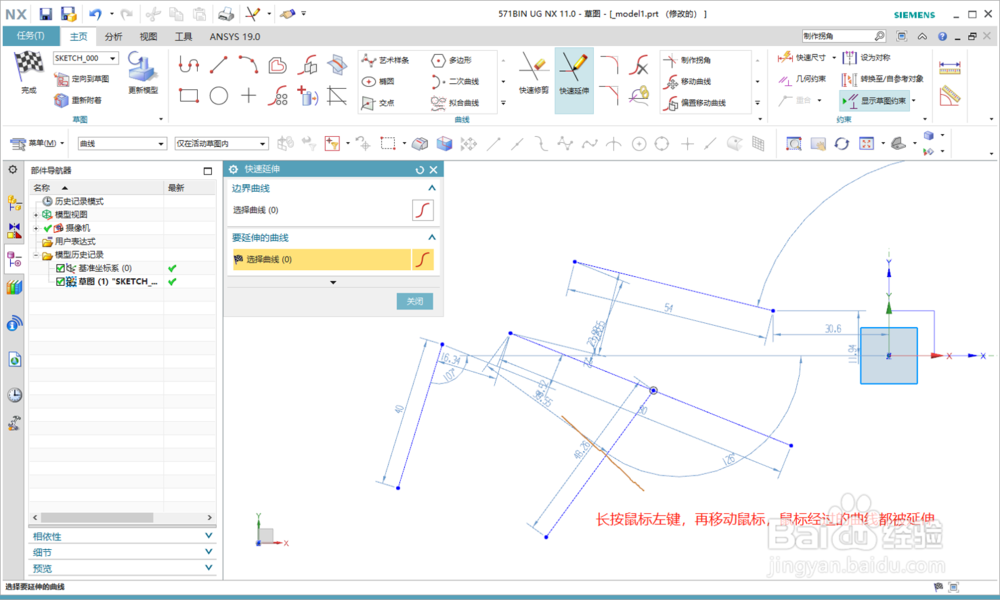

2/3延伸也可以通过长按鼠标左键，再移动鼠标，鼠标经过的曲线都被延伸，适用于需要延伸多条曲线的情况

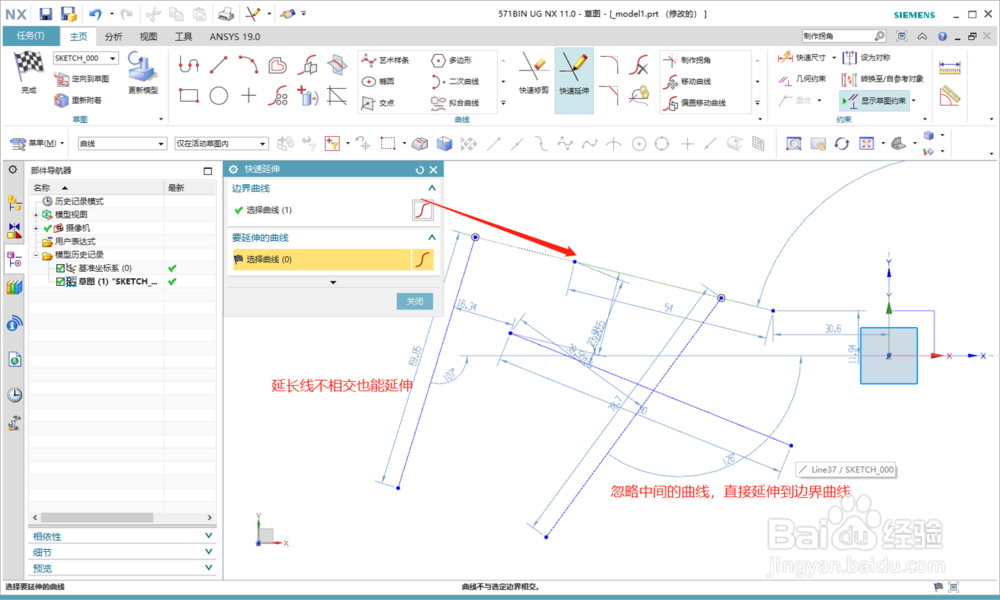

3/3选择边界曲线，再点击延伸的曲线，可忽略中间的曲线，直接延伸到边界曲线，延长线不相交的曲线也能延伸，适用于需要延伸中间还有曲线的情况以及延长线不相交的情况
注意事项直接点击修剪或延伸只能修剪或延伸鼠标点击或滑过的线段
添加边界曲线的修剪或延伸能够修剪或延伸边界曲线一侧的所有线段，自动忽略中间的线段
要延伸的曲线的延长线不和目标曲线相交的，需要把目标曲线设为边界曲线才能延伸
