在大型的园区网中，我们对交换机的冗余以及负载均衡都会使用到的，这个时候就需要我们用MSTP多实例生成树来实现了，下面我们简单的介绍一下思科设备MSTP的配置的详细步骤；工具/原料more电脑一台VMware Workstation虚拟机EVE模拟器CRT命令行工具方法/步骤1/8分步阅读

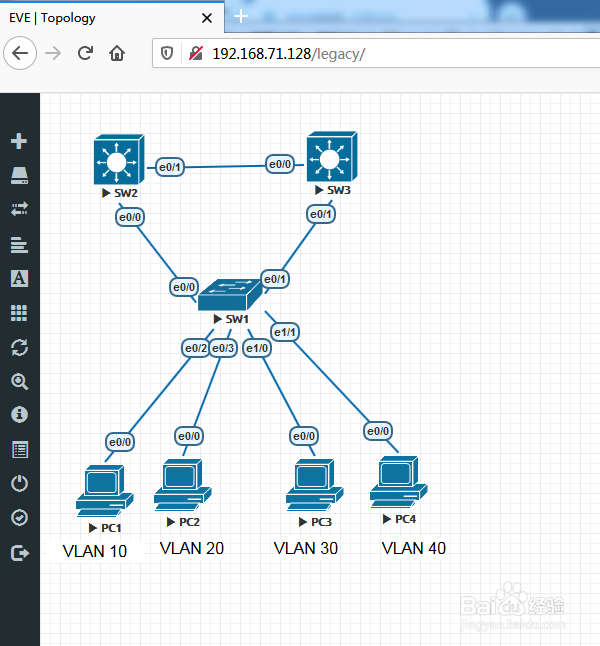

没有真机，我们只能以EVE模拟器来实现这个基本的配置，首先我们按着如下图所示搭建一个实验的拓扑图；

2/8

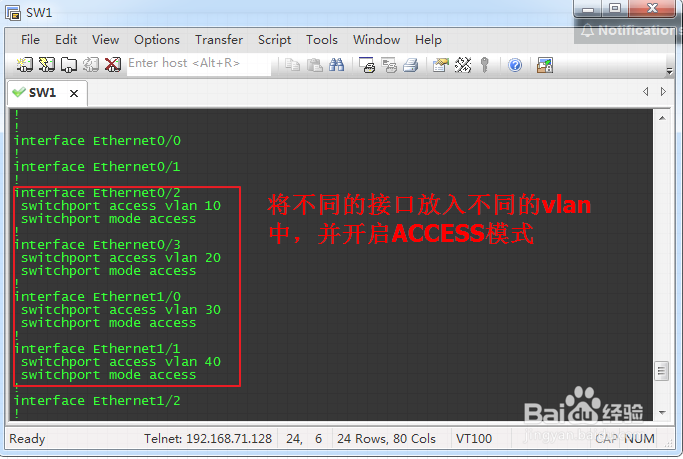

按着上面的拓扑图我们首先配置接入层交换机的基本配置信息，如下图所示先将接入的PC的接口配置好；

3/8

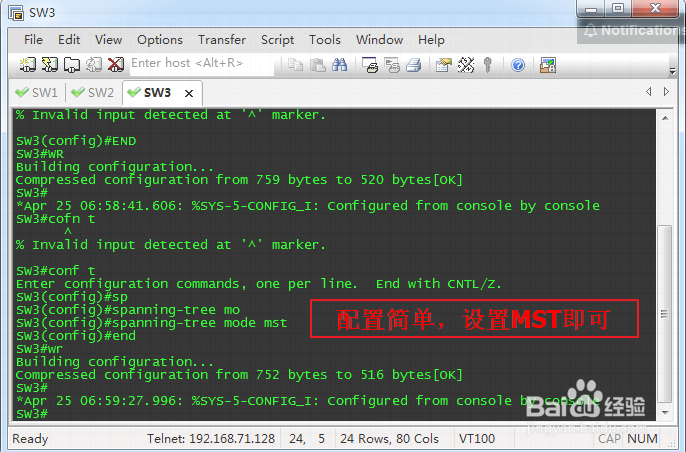

将一台接入层 交换机和两台核心交换机的生成树模式都修改为MSTP多实例生成树模式；

4/8

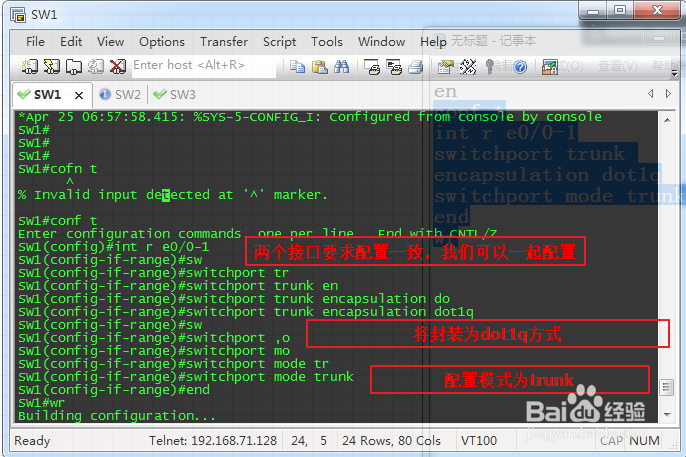

接着我们就需要配置三台交换机之间的链路模式以及封装了，如下图所示在两两之间相连的线路上都需配置成TRUNK模式；

5/8

在核心交换机上运行VTP协议，是的三个交换机VLAN 信息可以同步，如下图配置；

6/8

我们设计将VLAN 10,VLAN 20分到一个实例12中，将VLAN 30，VLAN 40分到另一个实例34中，如下图所示我们开始配置MSTP；

7/8

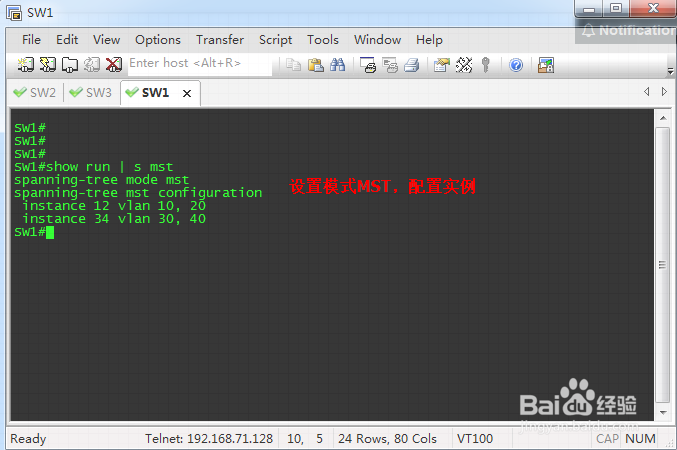

在接入层交换机上只需要配置简单的实例与vlan的归属关系即可，不需要其他的配置信息；

8/8

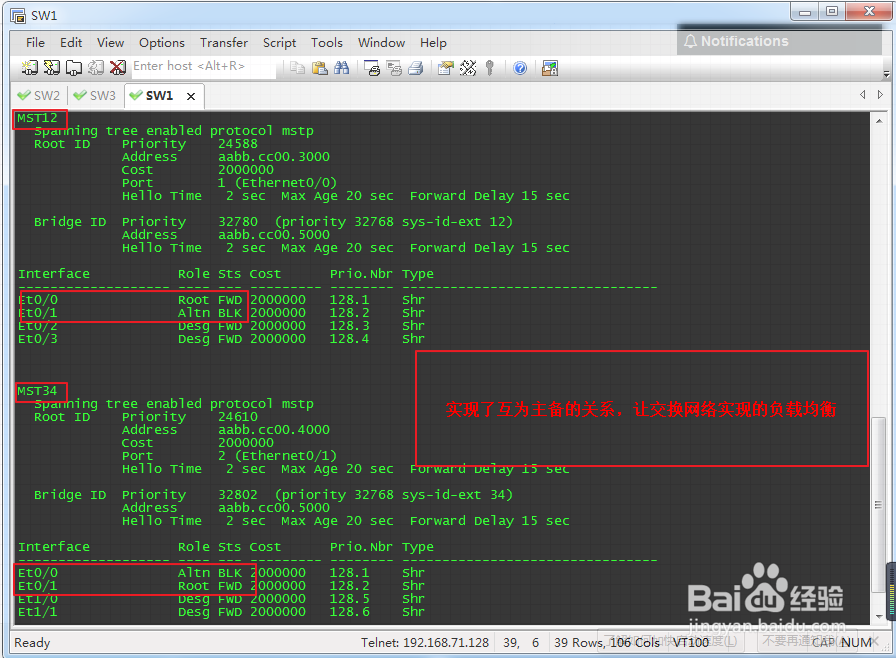

现在我们来查看接入层交换机的生成树状态，如下图所示我们可以看在实例12中交换机的E0/1口为AP，在实例34中交换机的E0/0口为AP，实现了互为主备的关系，让交换网络实现的负载均衡。

注意事项

设置MST生成树的主备关系时，也可以直接修改优先级的方式来实现

在生成树中都是越小越优先
