这里介绍如何将ICEM里的网格导入到fluent里工具/原料moreICEM-CFD fluent方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
软件

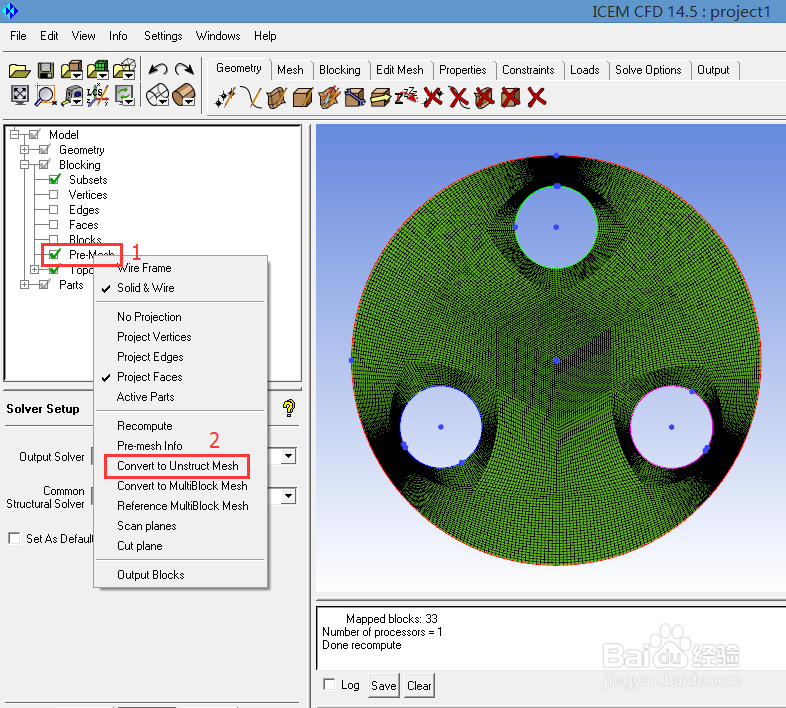

打开在ICEM里画好的网格，勾选Pre-mesh，然后右键点击Pre-mesh在弹出的菜单中，点击“Convert to Unstructure Mesh”，

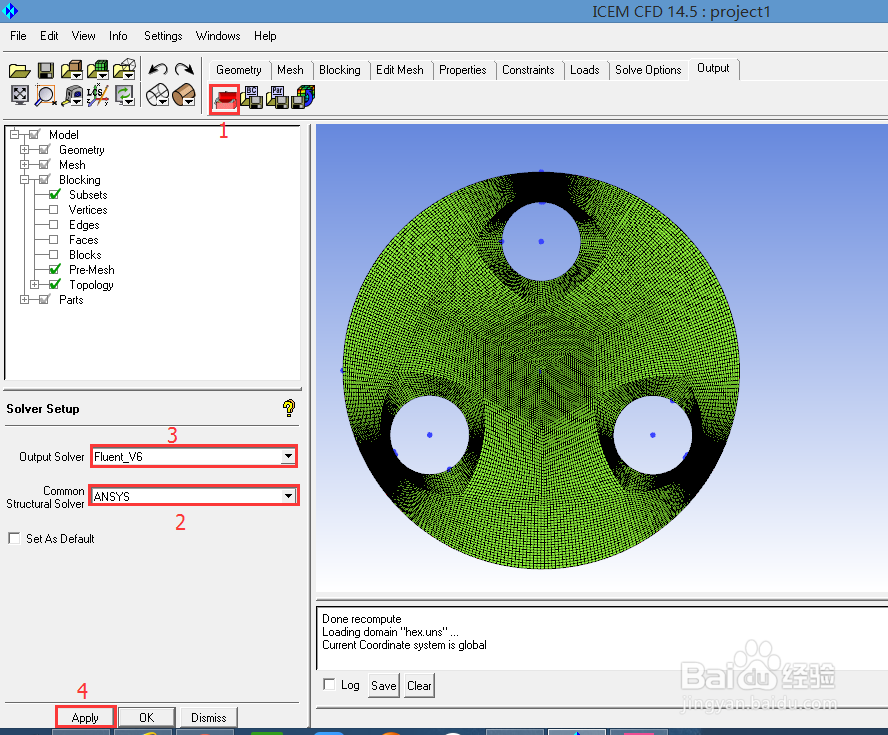

2/9点击工具栏中Output，然后点击1所示的图标，在2所示的选择框中选择Ansys然后在3所示的选择框中选择Fluent v6，最后点击Apply

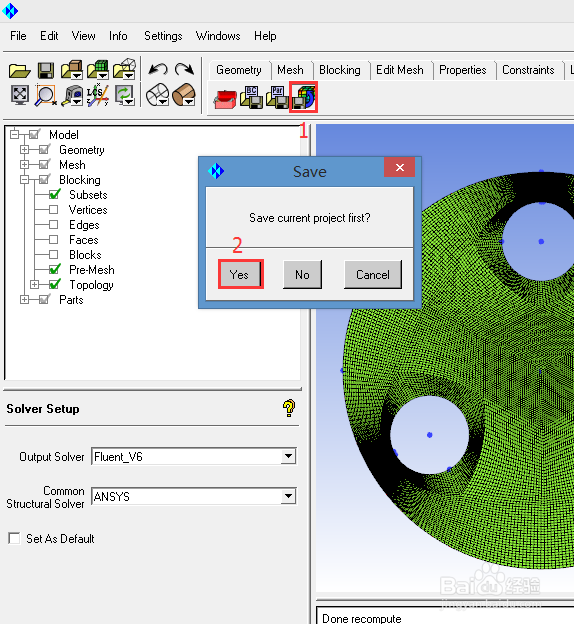

3/9点击1所示的图标，然后在弹出的对话框中点击yes

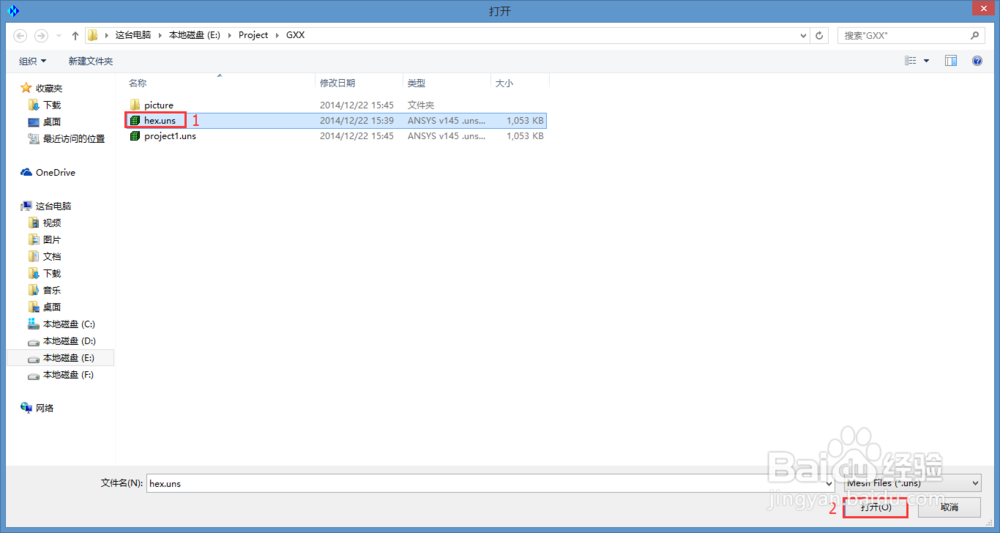

4/9在第3步骤中会弹出文件选择框，选择文件夹中的hex.uns,然后点击下方的“打开”

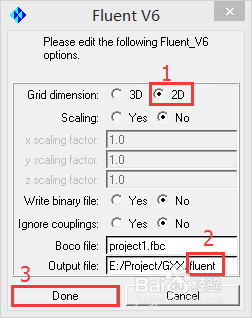

5/9在第4步中弹出的对话框中选择1所示的2D，然后在2所示的地方输入自己想要的名字，这里保持默认的fluent，然后点击done

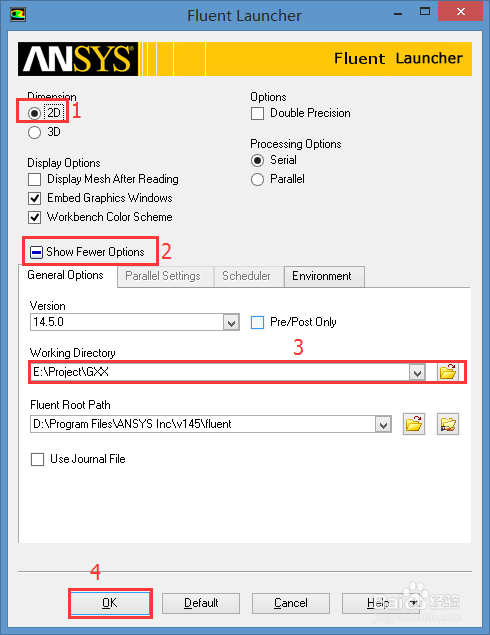

6/9打开fluent，在出现的界面中选择1所示的2D，然后点击2所示的地方，在展开的菜单中选择自己的工作目录如3所示，最后点击ok进入fluent

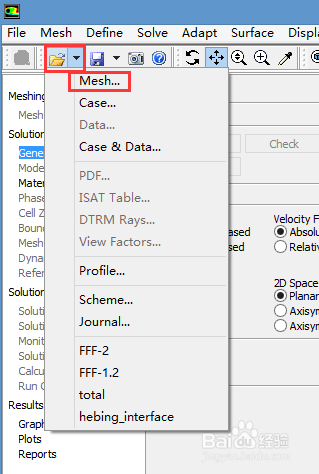

7/9进入fluent后，点击图中文件夹所示的图标，在弹出的菜单中选择“mesh”，

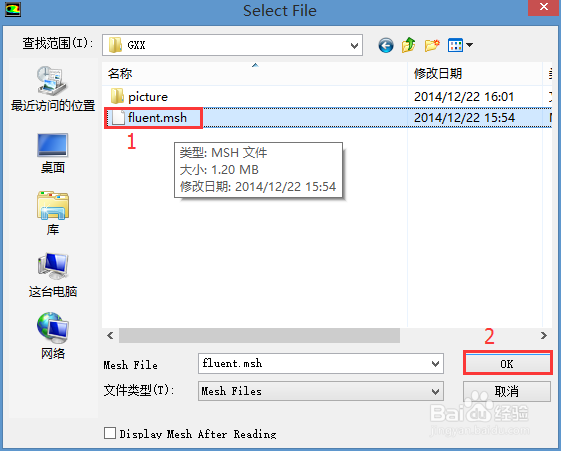

8/9在步骤7中弹出的对话框中选择在ICEM里导出的fluent.mesh，然后点击ok

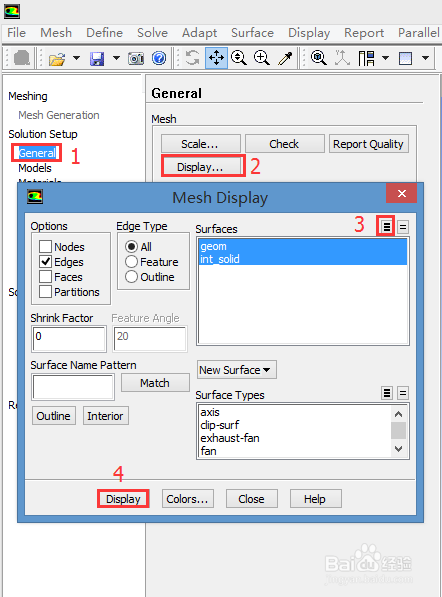

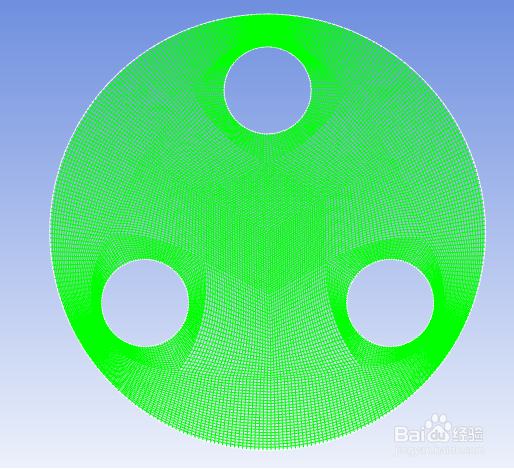

9/9在fluent中点击General，然后点击2所示的display，在弹出的对话框中，点击3所示的图标，选择所有的面，然后点击4所示的display，导入的网格如图所示。
