1.图形的具体尺寸如下图。

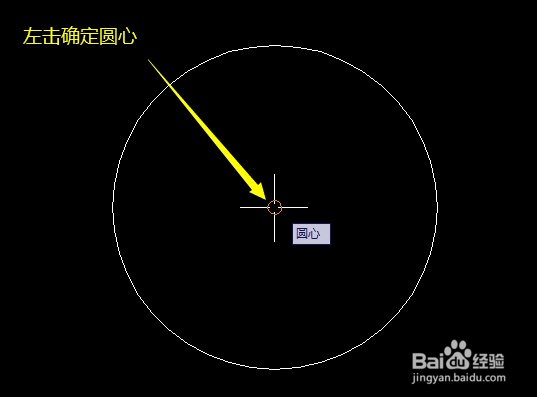

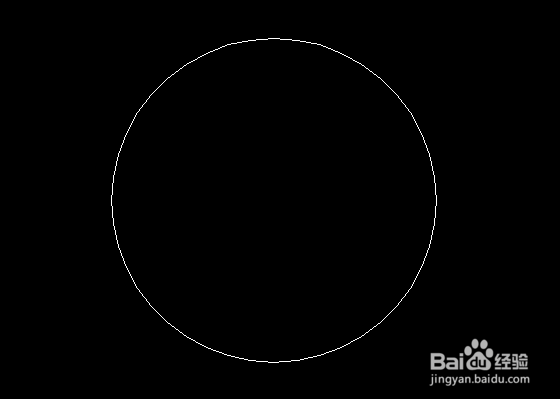

2.画半径为60的圆。输入圆命令c，空格，左击确定圆心，输入半径60，空格。

3.参照第2步，画一个半径为52的圆。

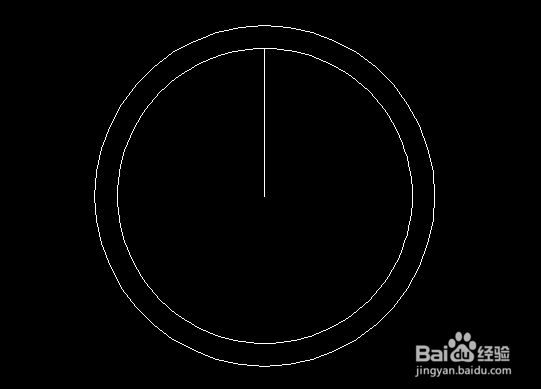

4.画内圆的半径。输入直线命令l，空格，打开正交，画内圆的一条半径。

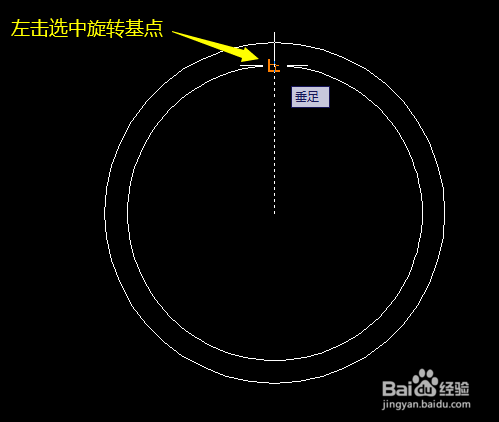

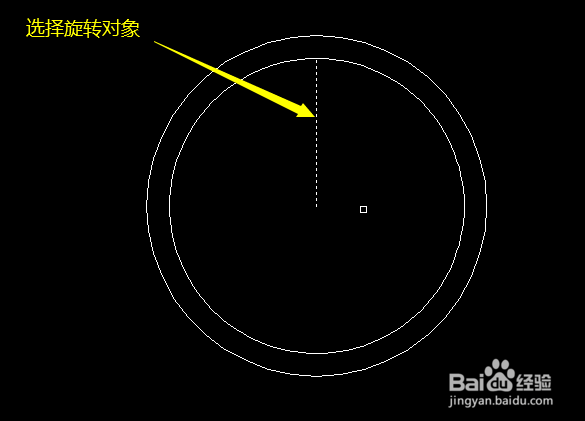

5.将第4步画好的直线旋转8度。输入旋转命令ro，空格，左击选择直线，空格，左击确定旋转基点，输入复制命令c，空格，输入角度8，空格，如图。

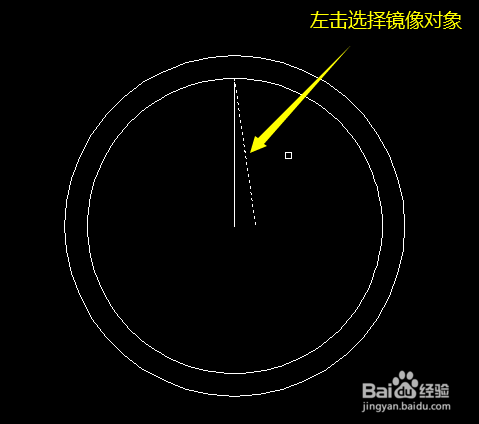

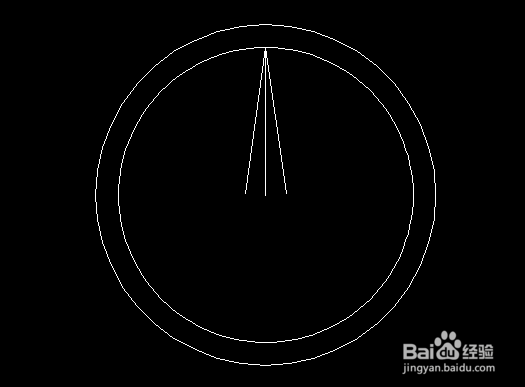

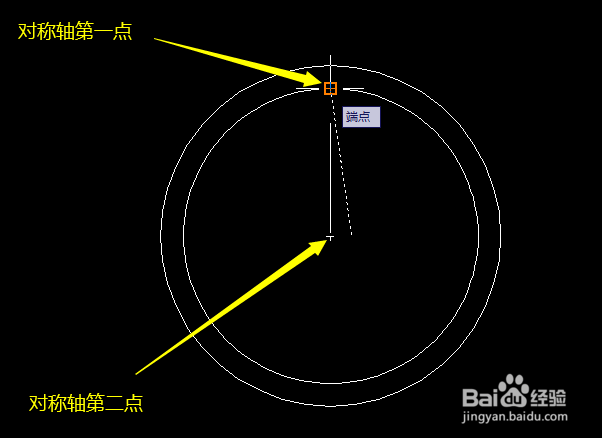

6.进行镜像处理。输入镜像命令mi，空格，左击选择需要镜像的对象，选择对称轴，输入不删除原图案命令n，空格，如下图所示。

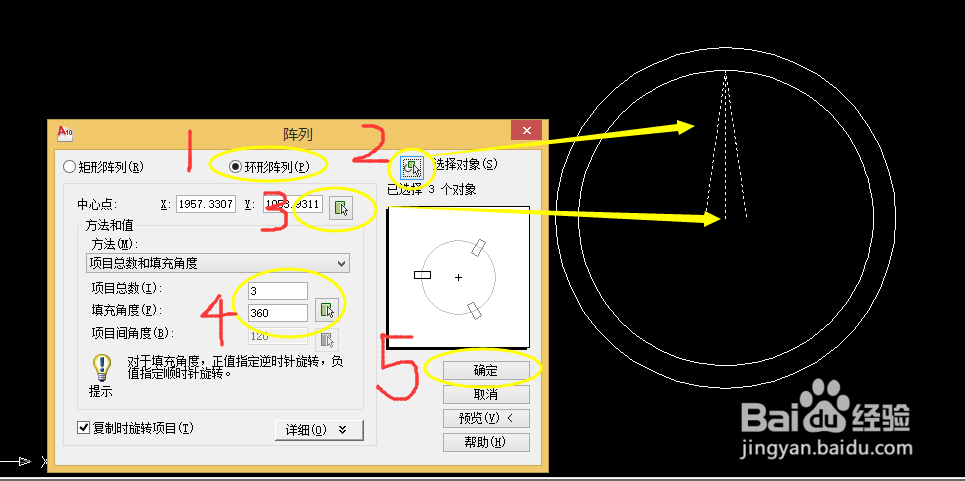

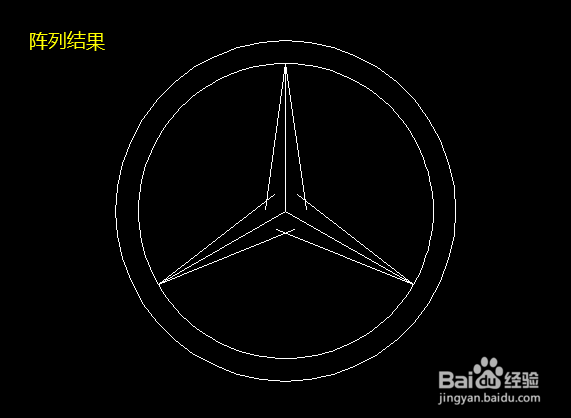

7.进行阵列。输入阵列命令ar,空格，对弹出的阵列窗口进行设置，结果如下图。

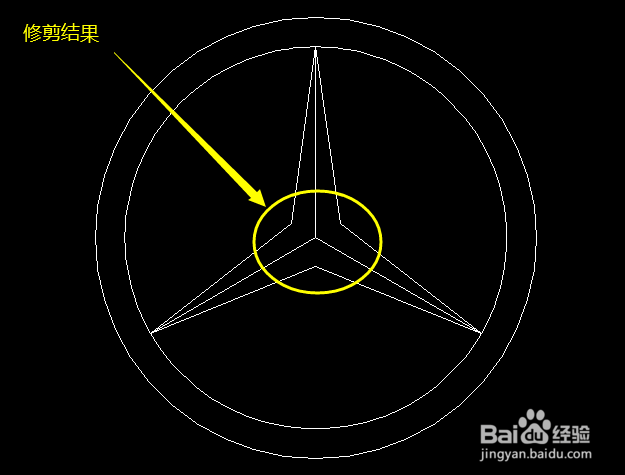

8.进行修剪。输入修剪命令tr，空格，左击选择修剪边界，空格，左击修剪不要的线段。重复两次修剪，并删除多余辅助线。

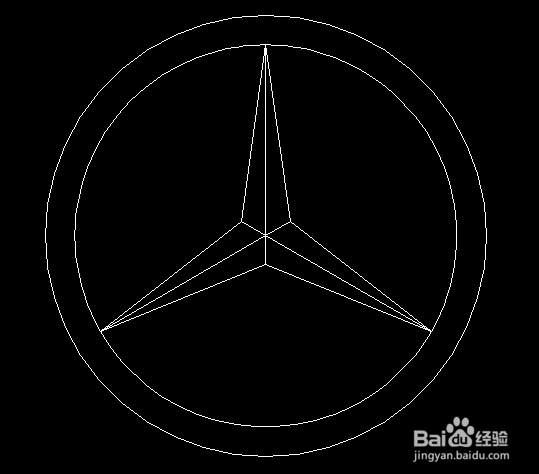

9.利用直线，补全内部细节。

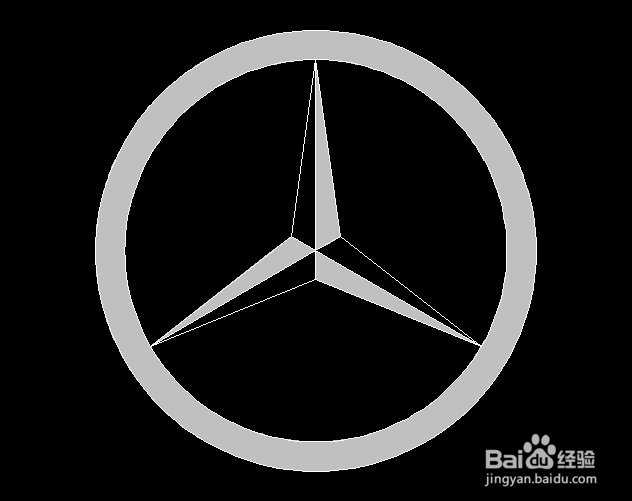

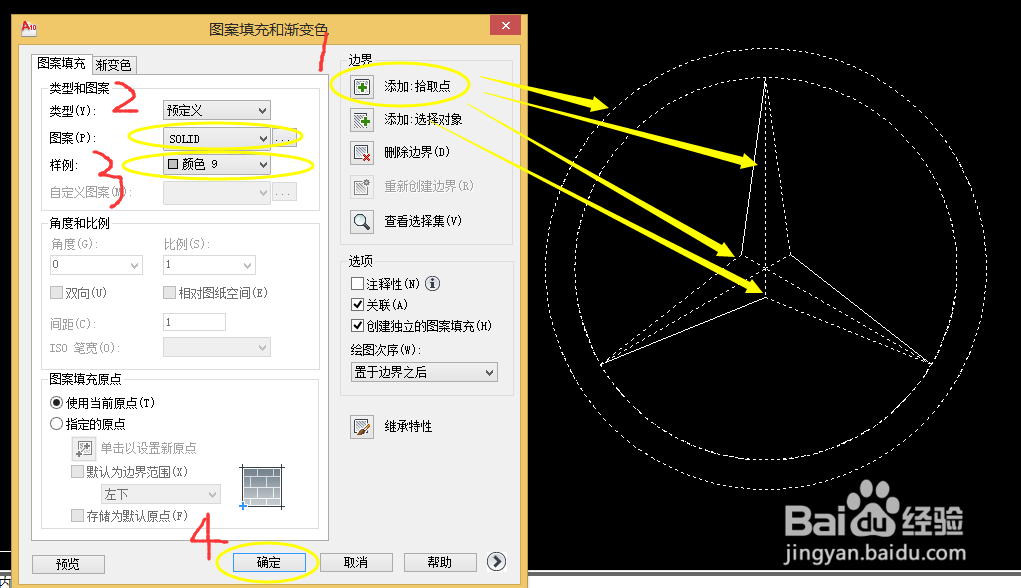

10.进行填充。输入颜色填充命令h，空格，对图案进行颜色填充，如下图。

ar是阵列命令。

填充颜色时选好区域。
