很多工程师在工作时都遇到过这种问题，就是在企业变革的时候，修改大量的工程图模板搞得筋疲力尽，那么咱们是否有方法使用solidworks批量修改工程图模板呢？我们都知道solidworks自带的批处理插件叫做Task Scheduler。但是我们应该如何实现全自动的批量处理呢？这里就离不开solidworks自带的另一个插件了，它叫Design Checker。下面我们就详细的讲一下如何实现。品牌型号：戴尔precision 3530系统版本：windows10软件版本：Solidworks2021方法/步骤1/6分步阅读

首先我们需要使用Design Checker编制检查，创建一个新的检查标准。打开solidworks，在开始界面一次点击：工具Design Checker编制检查。

2/6

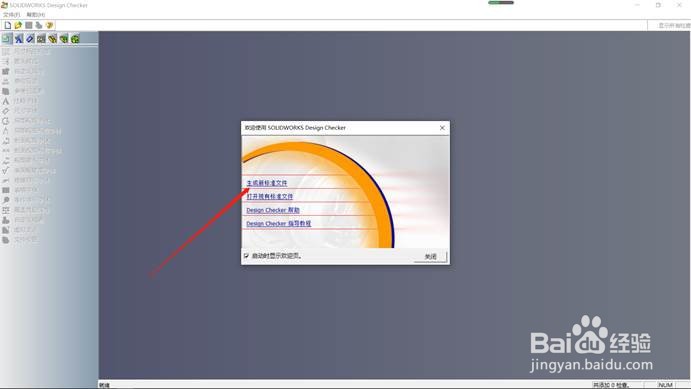

启动Solidworks Design Checker后点击生成新标准文件。

3/6

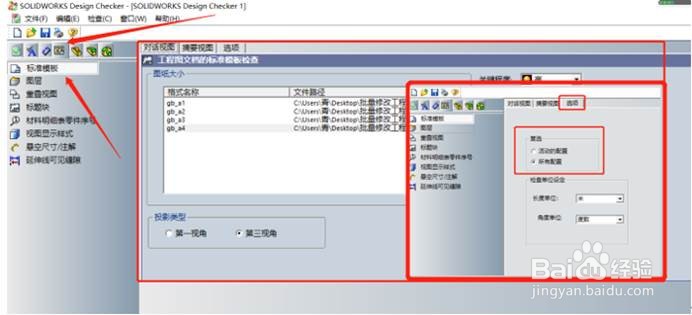

然后创建工程图文档检查标准，然后在标准模板处添加我们需要替换的solidworks工程图图纸格式，注意一定要在选项中选择我们要应用的范围。

4/6

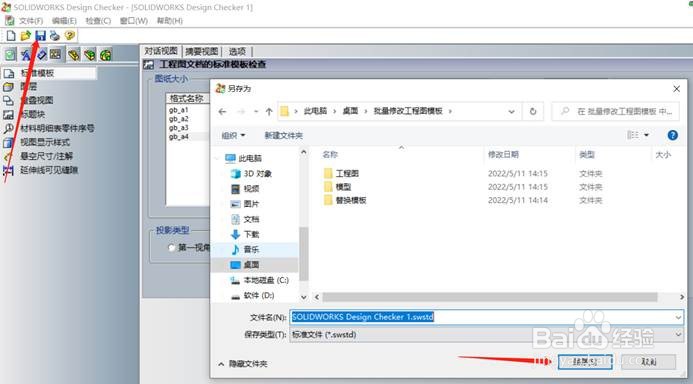

当然我们也可以设置图层、标题块等检测标准，在这里我们只准对于标准模板进行检测，设置完成标准模板后我们保存此工程图文档检查标准。保存完成后退出solidworks Design Checker界面。

5/6

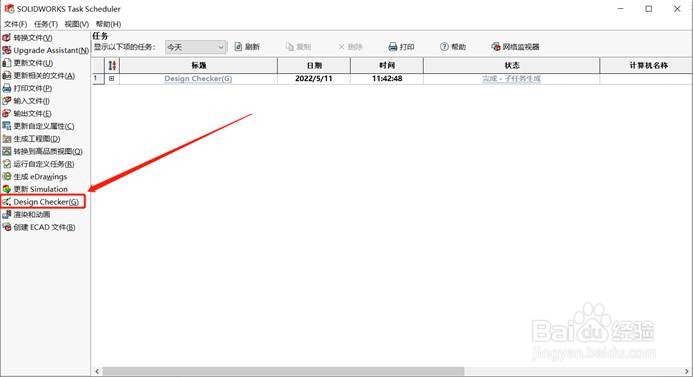

接下来需要我们在开始界面solidworks工具中点击Solidworks Task Scheduler，运行Solidworks Task Scheduler。然后点击左侧的Design Checker建立批处理任务。

6/6

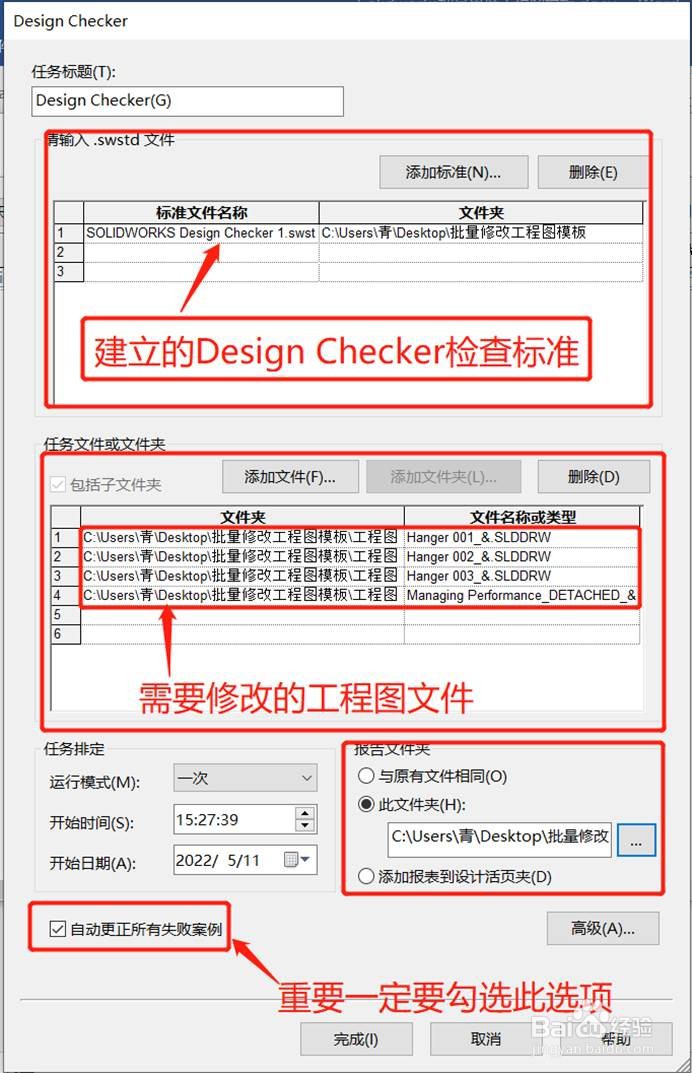

在跳出的Design Checker页面中，添加我们指定的标准文件，并添加我们需要修改的工程图，然后设置修改后的文档的保存位置。最后点击完成。等其任务完成后就会发现我们的工程图图纸格式已经修改完成了。
