在进行solidworks建模时候，我们很多时候都要用到装配部件，这样才能出一个完整且复杂的零件。如何使用装配图进行装配零件，我用我的实际经验说明一下，希望对新手学习者有帮助工具/原料moreSolidWorks笔记本电脑方法/步骤1/3分步阅读

生成子装配体有数种方法：

您可以生成一个单独操作的装配体文件，然后将它插入更高层的装配体，使其成为一个子装配体。

在编辑顶层装配体时，您可以插入一个新的、空白的子装配体到任何一层装配体层次关系中，然后用多种方式将该零部件添加到该子装配体中。

您可以通过选择一组已经包含在装配体中的零部件来构成子装配体。这样就可以一步生成子装配体并添加零部件

2/3

修改子装配体

当您开发一个装配体时，您可以用以下方法修改它的子装配体：

您可以将一个子装配体还原为单个零部件，从而将零部件在装配体层次关系中向上移动一层。

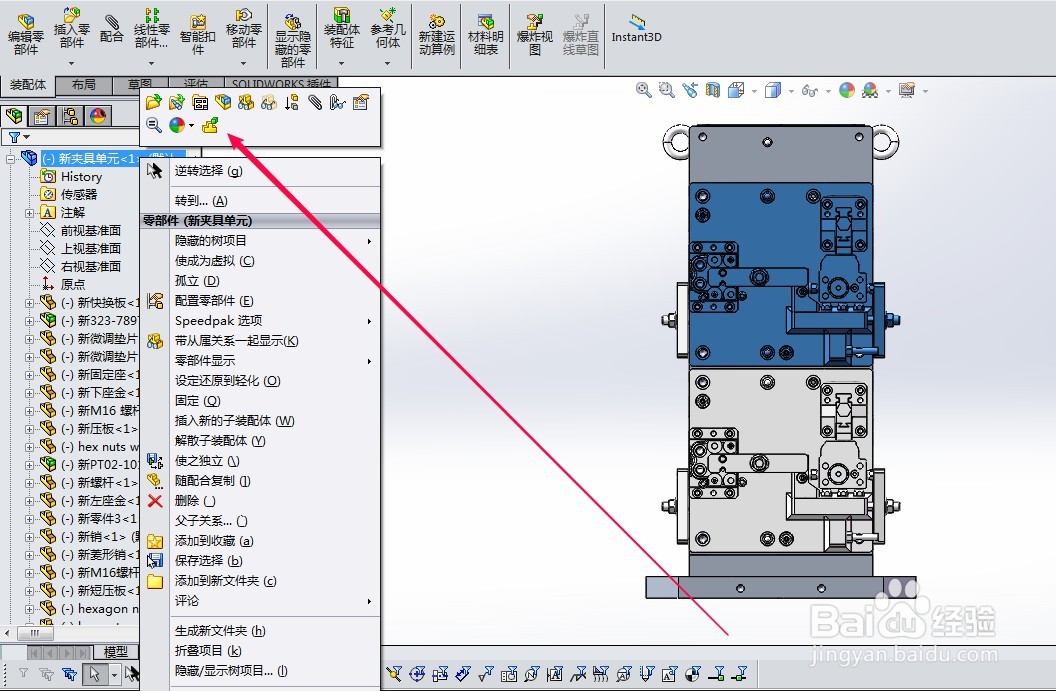

您可以通过在层次关系中向上或向下移动零部件来重新组织装配体，或重新组织到层次关系的另一分支。您可使用下列两种方法：

拖放零部件以将其从一个装配体移动到另一个装配体。

单击工具重新组织零部件。当 FeatureManager 设计树很长，而需要滚动多次时，使用此方法较为简便。

您可以在层次关系的一个层中改变零部件的顺序

3/3

编辑子装配体时的限制

单独编辑子装配体时可以使用的大部分操作均可用于在关联中编辑子装配体。然而，在关联中编辑子装配体时，有一些操作无法执行：

在关联中生成新零部件

插入或修改焊缝

对于这些操作，您必须在子装配体自己的窗口中打开它并进行编辑

注意事项

觉得有用投票支持

多多练习，多多学习
