用Verilog语言设计一个按键控制改变模值，按键按下时模为10-99之间（具体数值自行确定）的数，没按下时模为100-199之间（具体数值自行确定）的数；计数结果用三位数码管十进制显示。工具/原料more电脑一台QuartusII集成开发软件步骤1/4分步阅读

计数器分频，设为200分频，CLK为数码管扫描频率，CLK1为计数频率；sel为数码管选择，代码如下：

always@(posedgeclk)

begincnt=cnt+1;

if(cnt==200)beginclk1=1b1;cnt=0;end

elseclk1=1b0;

if(sel2)sel=sel+1;elsesel=0;end

2/4

数码管显示，代码如下：

always@(sel)begin

case(sel)

0:a=bw;//0数码管为百位

1:a=sw;//1数码管为十位

2:a=gw;//2数码管为个位

default:a=0;

endcase

case(a)

0:SG=8b00111111;1:SG=8b00000110;

2:SG=8b01011011;3:SG=8b01001111;

4:SG=8b01100110;5:SG=8b01101101;

6:SG=8b01111101;7:SG=8b00000111;

8:SG=8b01111111;9:SG=8b01101111;//8段译码值

default:SG=8b11111111;

endcaseend

always@(m)

if(m)model=12b000000010110;//0-22模值为23

elsemodel=12b00001110110;//0-118模值119

assigngw=q;

assignsw=q;

assignbw=q;

3/4

BCD调整，代码如下：

always@(posedgeclk1,negedgerst)

begin

if(!rst)q=0;

elseif(en)

begin

if(qmodel)

begin

if(gw==9)beginq=q+7;if(sw==9) q=q+96;end

elseq=q+1;

end

elseq=0;

end

end

4/4

循环一次，输出一个高电平，代码如下：

always@(q)

if(qmodel)d=0;

elsed=1;

波形仿真1/7

在QuartusII中新建工程，并按上述步骤编写Verilog代码生成顶层模块。

2/7

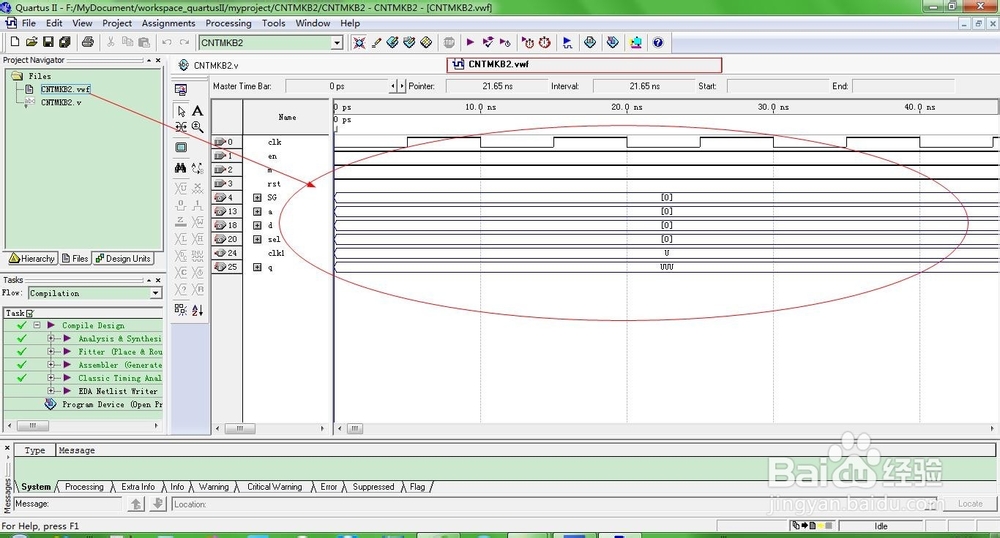

编译，通过后，添加波形文件，如下图所示。

3/7

保存，点击波形仿真按钮，开始波形仿真，如下图所示。

4/7

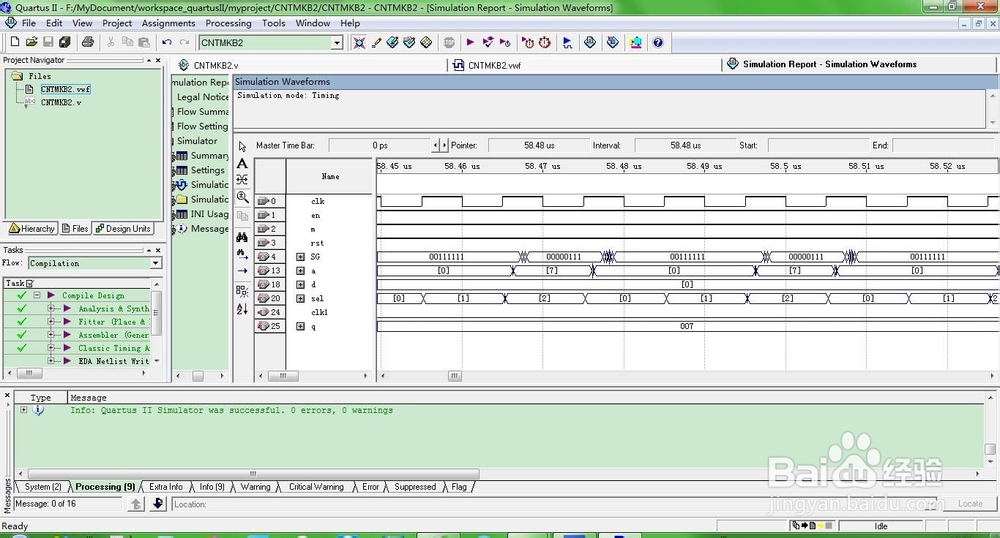

仿真成功，结果如下图所示。

5/7

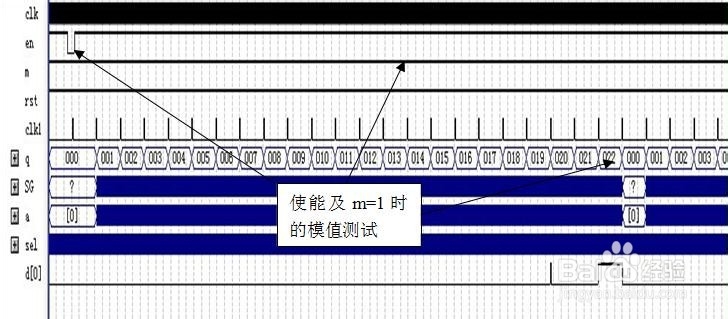

波形仿真情况1：使能en及m=1时模23计数仿真结果如下图。

6/7

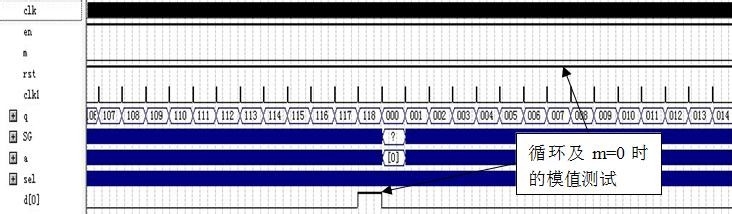

波形仿真情况2：循环及m=0时模119计数仿真结果如下图。

7/7

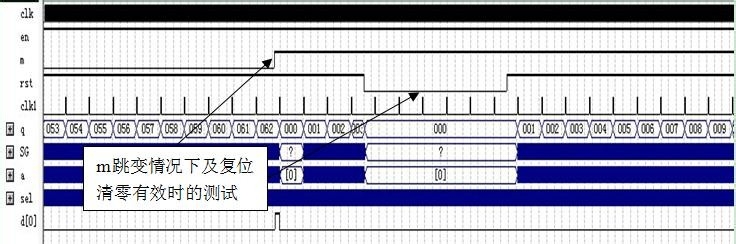

波形仿真情况3：m跳变及复位清零仿真结果如下图。

注意事项

要求读者有一定的Verilog语言基础以及对QuartusII集成开发软件有一定的使用经验，否则要看懂的话有一定的难度。

欢迎EDA学习者有问题向本人留言。
