    CATIA工程图中如何标注直径符号

    来源:网络收集  点击:  时间:2024-04-11
    【导读】:
    我们在使用CATIA软件对三维数模进行二维工程图转换时,经常会碰到一些需要标注的圆孔,但是有些圆孔用尺寸进行标注时不能显示直径符号,需要我们手动添加,下面给大家讲一下如何标直径符号。工具/原料moreCATIA直径符号方法/步骤1/7分步阅读

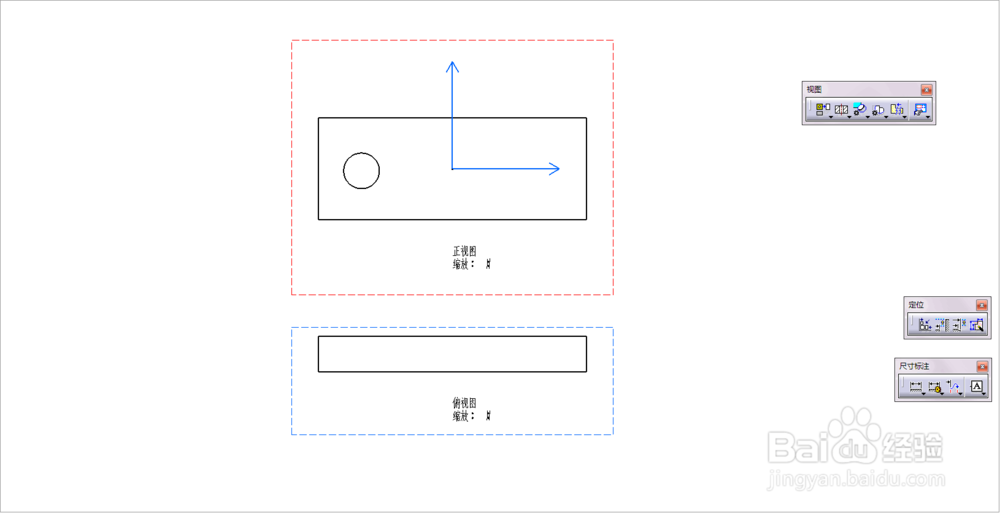

    首先我们打开一个二维工程图,如图所示,一个长方体带一个圆孔;

    2/7

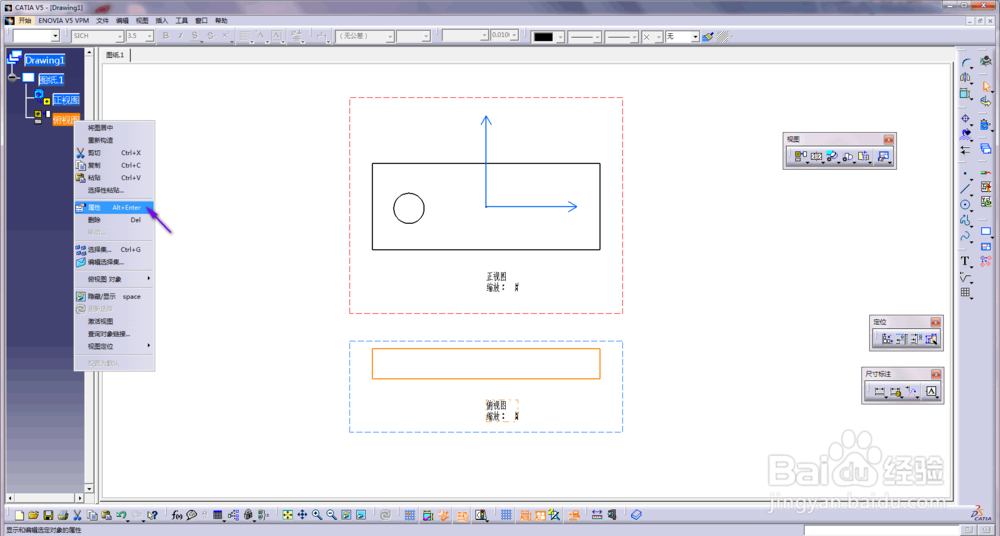

    在左侧的树形结构图中我们鼠标右键单击仰视图,在 弹出的列表中选择属性;

    3/7

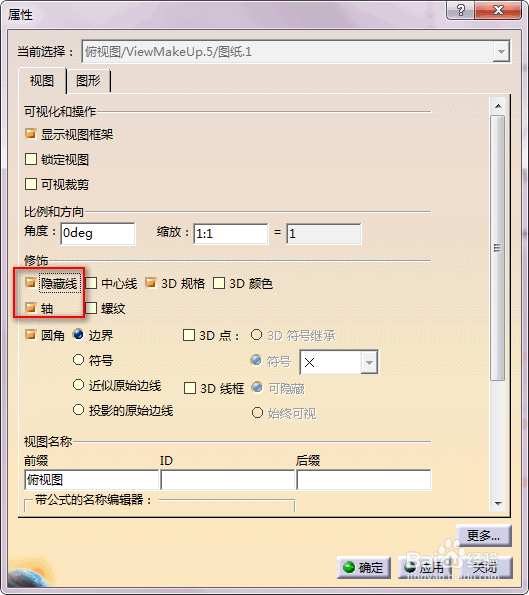

    在属性对话框中我们勾选隐藏线和轴两个选项,单击应用并确定;

    4/7

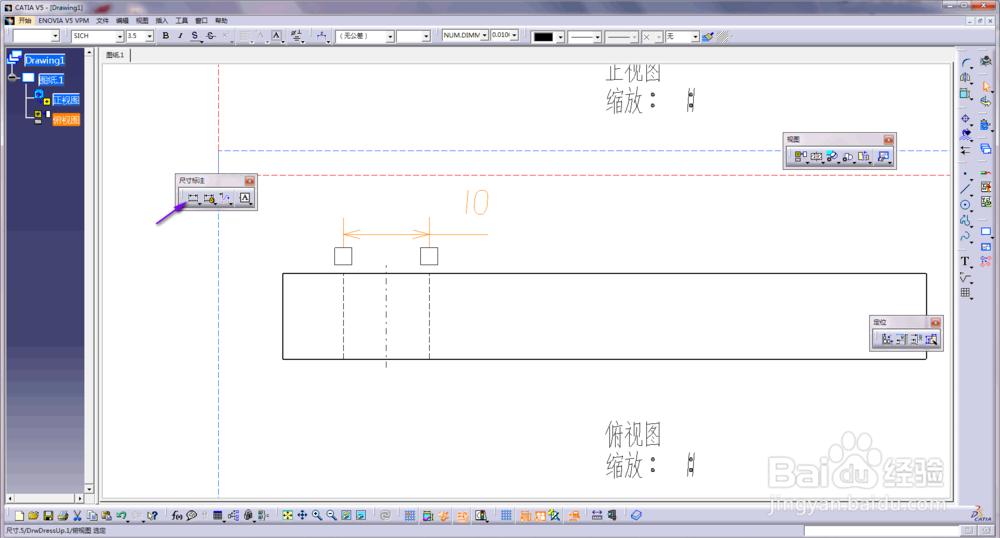

    找到尺寸标注工具集成面板,单击尺寸,依次选择孔的两条边线,如下图所示;

    5/7

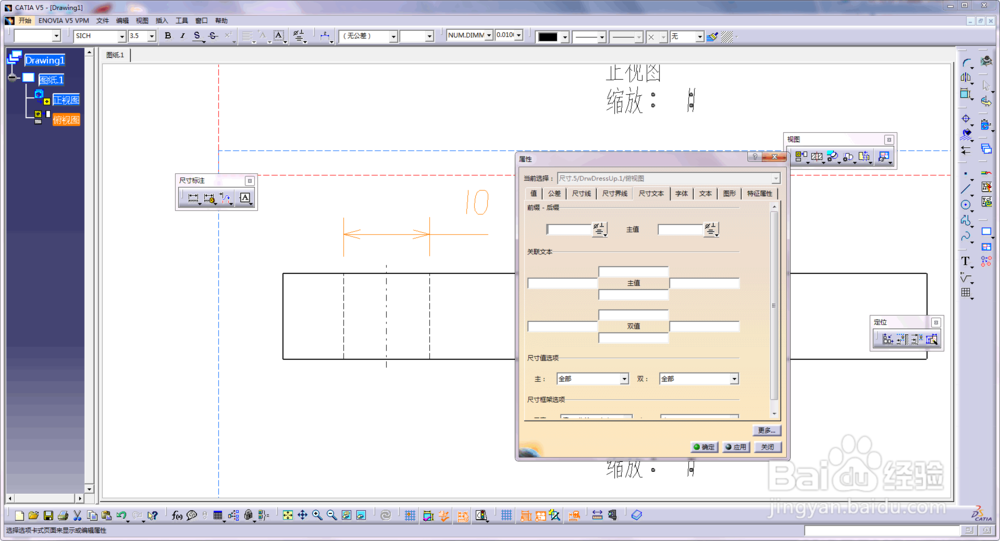

    鼠标右键单击尺寸线,弹出列表并在其中选择尺寸线的属性;

    6/7

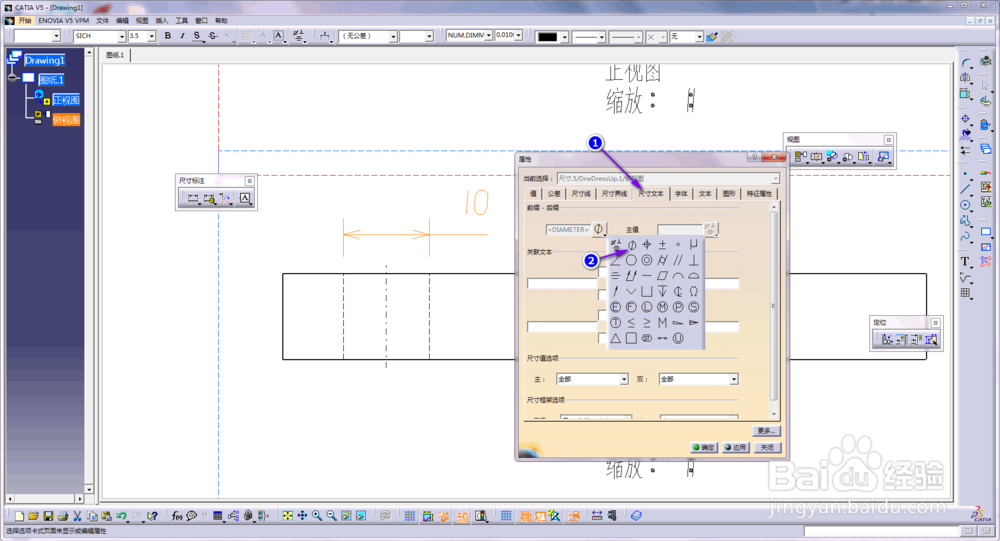

    在属性对话框中我们选择尺寸文本,并将前缀符号框点开,选择直径符号;

    7/7

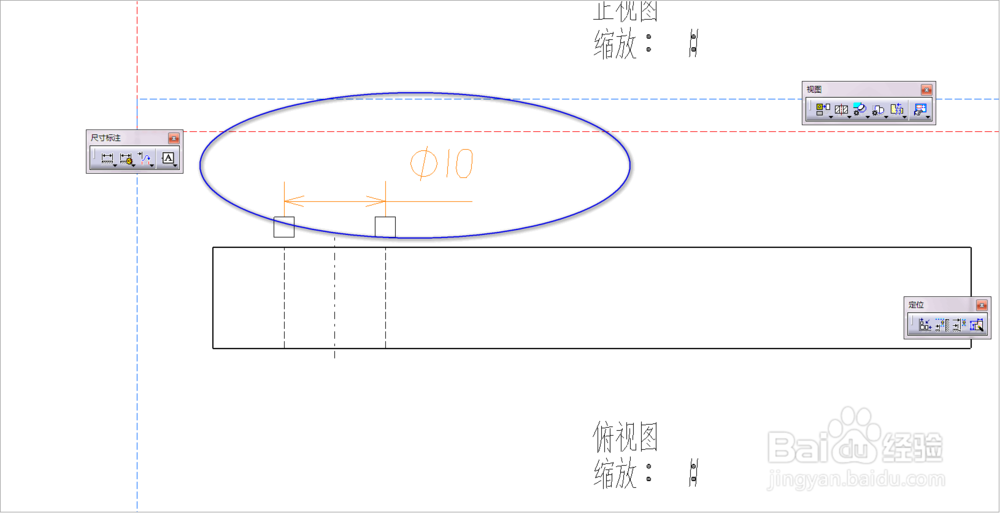

    单击确定,退出对话框,这样我们就手动添加了直径符号φ。

    注意事项

    在阅读本经验的同时如发现问题请在下方给作者留言,本人会尽快为大家解答,谢谢!

    CATIA工程图直径符号
