UG10.0如何建模等长双头螺柱？这里以M16x100的为例进行操作演示。工具/原料more电脑UG10.0软件方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
等长双头螺柱常用机械标准件UG建模螺柱

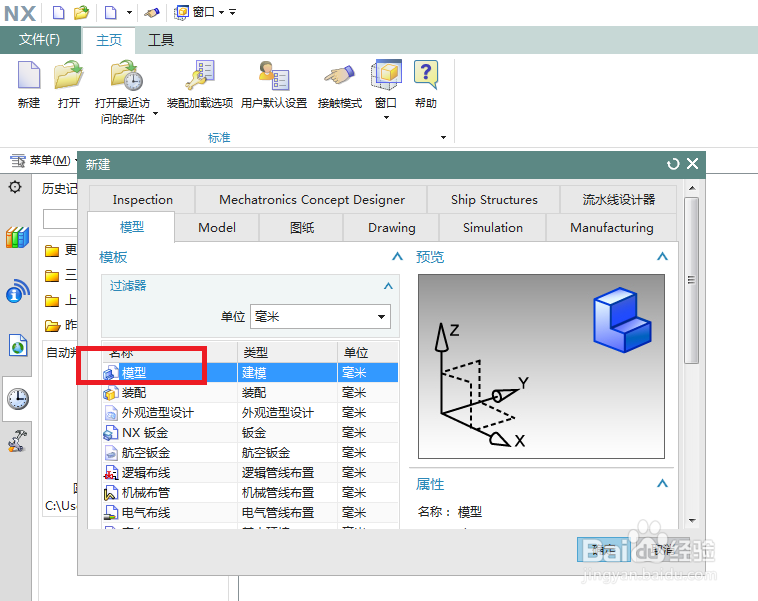

如下图所示，
打开UG10.0软件，
新建一个空白的模型文件。

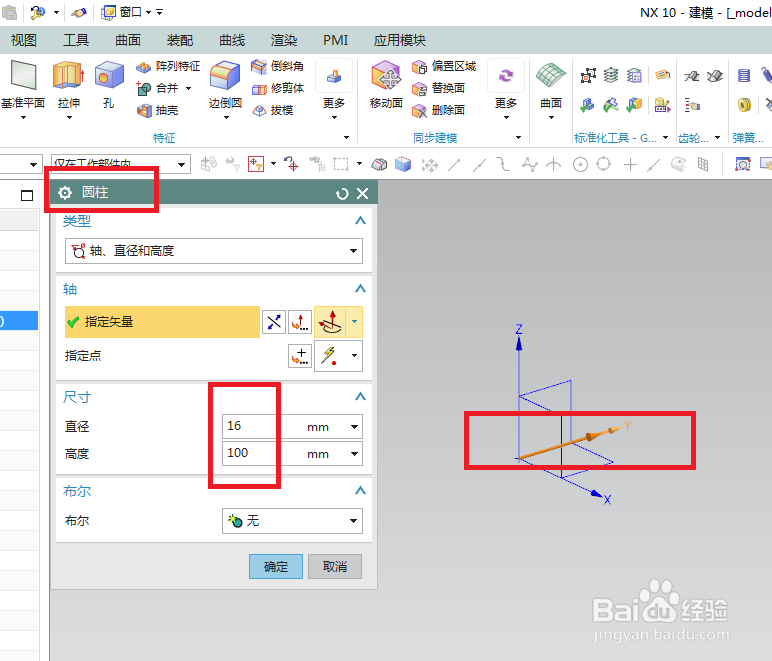

2/10如下图所示，
执行【菜单——插入——设计特征——圆柱体】，
指定矢量：Y轴，
设置尺寸：直径16，高度100，
点击确定。完成。

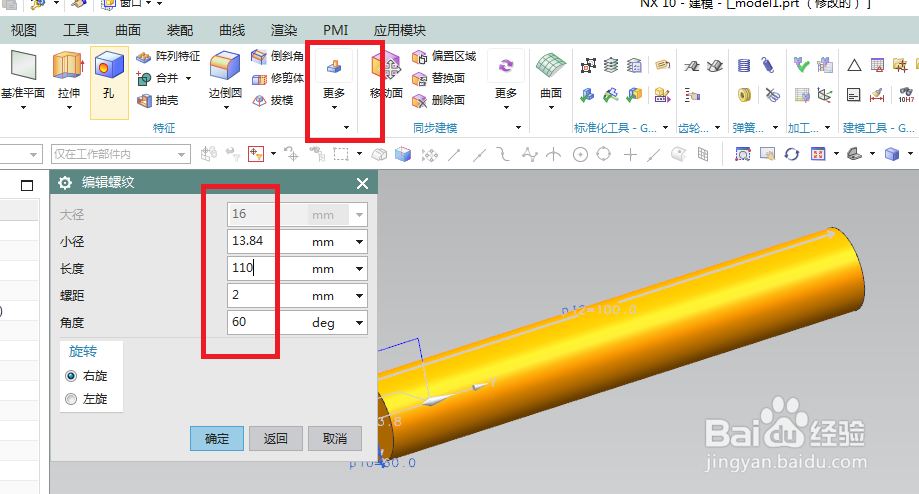

3/10如下图所示，
创建M16的螺纹。
1、执行【更多——螺纹】，
2、选择圆柱侧面，
3、点击确定，完成。

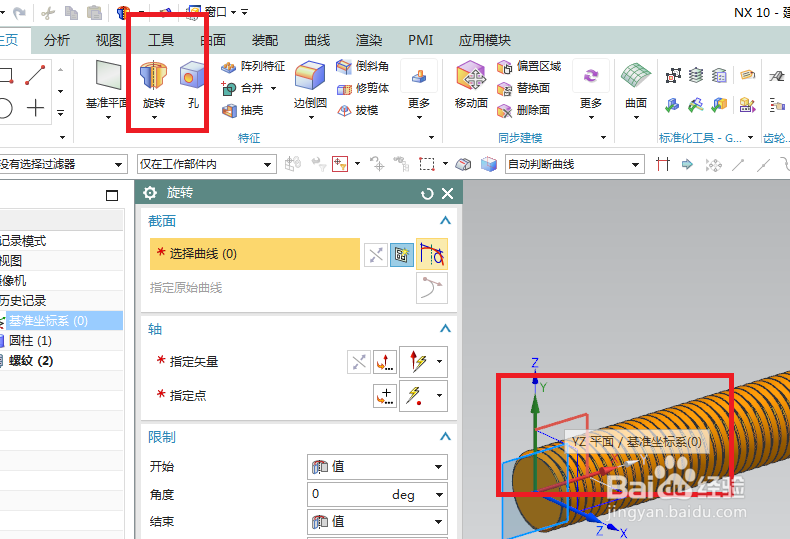

4/10如下图所示，
执行【旋转——YZ平面】，直接进入草图。

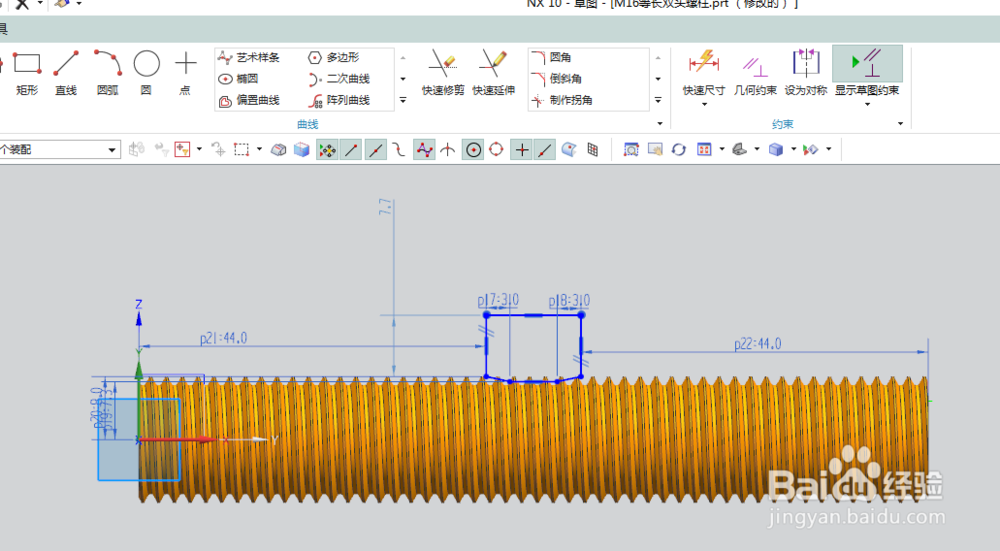

5/10如下图所示，
进入草图，
画一个封闭的图形，
激活几何约束命令，平行、相等，
激活快速尺寸命令，标注尺寸，
左边线距离纵轴44.0，右边线距离实体右端面44.0，
斜线左边点距离横轴8.0，
下边线距离横轴7.25，
点击完成，退出草图。

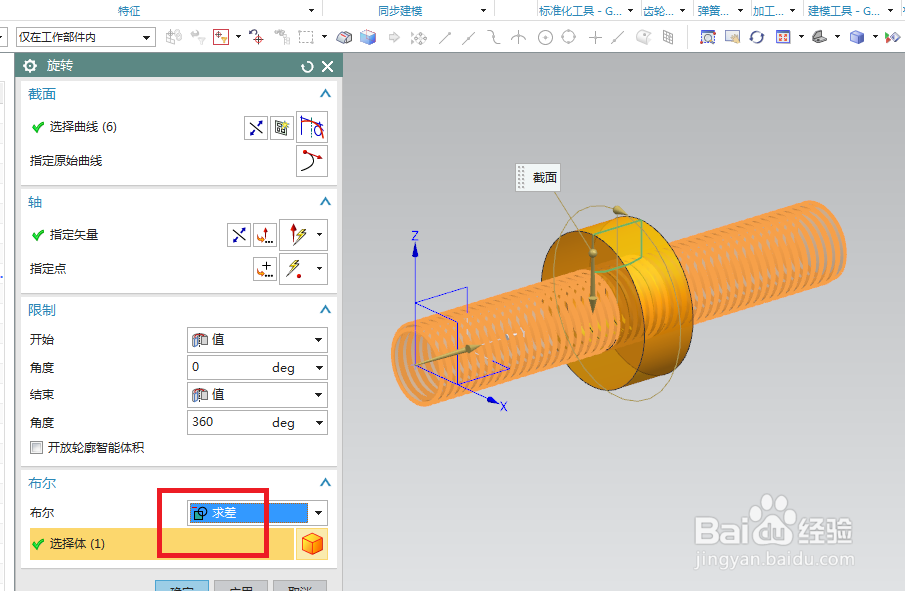

6/10如下图所示，
回到拉伸对话框，
选择Y轴为旋转轴，
布尔求差
点击确定。

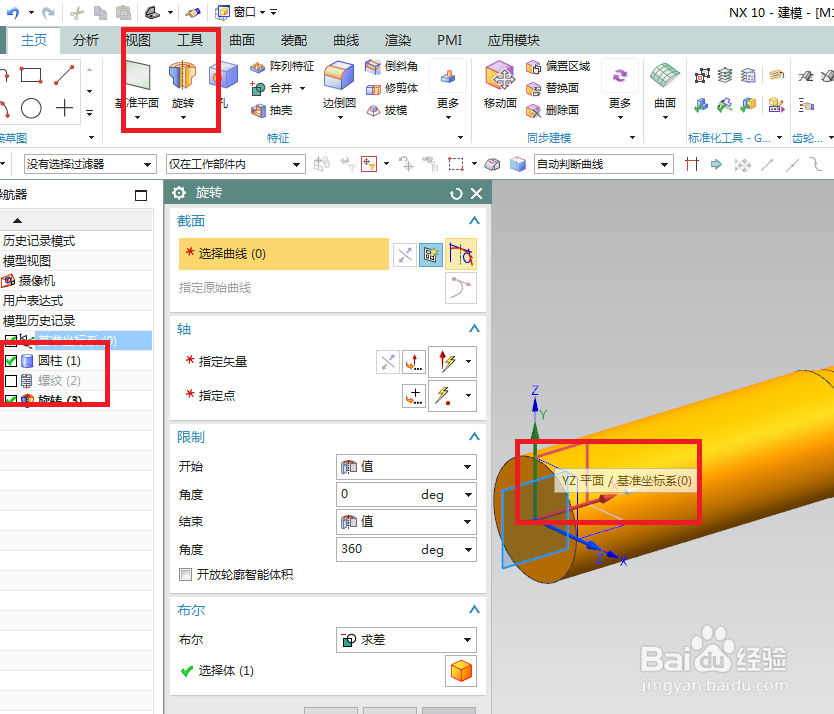

7/10如下图所示，
继续激活旋转命令，
点击YZ平面为草图平面。
不过在这之前要先在设计树中将“螺纹”特征隐藏好。

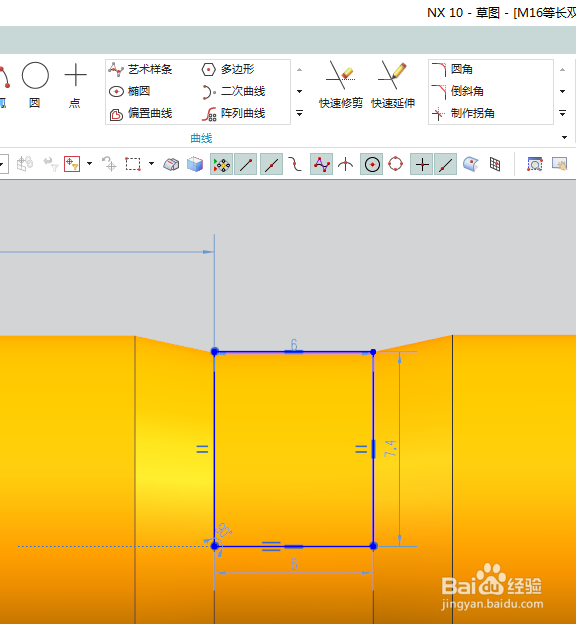

8/10如下图所示，
进入草图之后，
画一个矩形，
矩形下边线与横轴重合，
其他三边都与实体上的边线重合，
点击完成，退出草图即可。

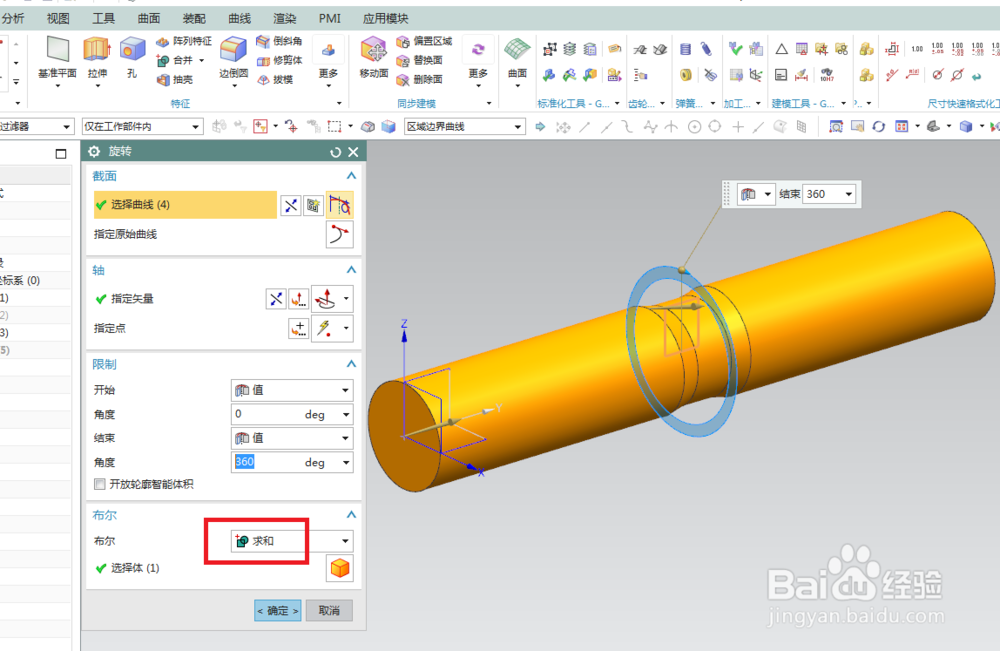

9/10如下图所示，
回到旋转对话框，
Y轴为旋转轴，
布尔求和，
点击完成。

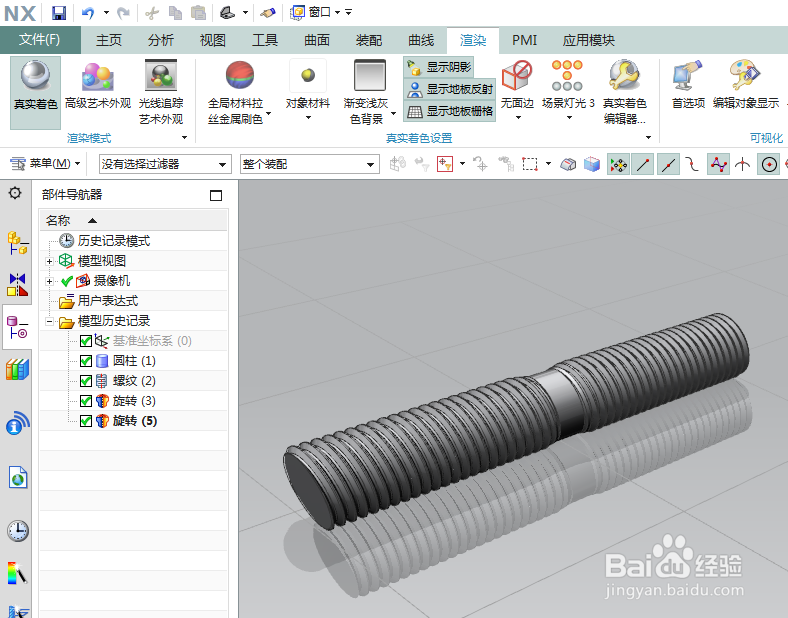

10/10如下图所示，
隐藏基准坐标系，
在渲染中选择真实着色，
对象材料指定为钢。
————
至此，
M16x100的等长双头螺柱建模完成。
