订阅revit台阶怎么画
来源：网络收集 点击： 时间：2024-04-12【导读】：
操作步骤为：绘制台阶轮廓族-绘制楼板-添加楼板边。让小编来一一讲解吧！品牌型号：dell5680系统版本：windows10软件版本：revit2016步骤1：绘制台阶轮廓族
步骤2：绘制楼板
步骤3：添加楼板边
完成台阶的绘制
REVIT台阶

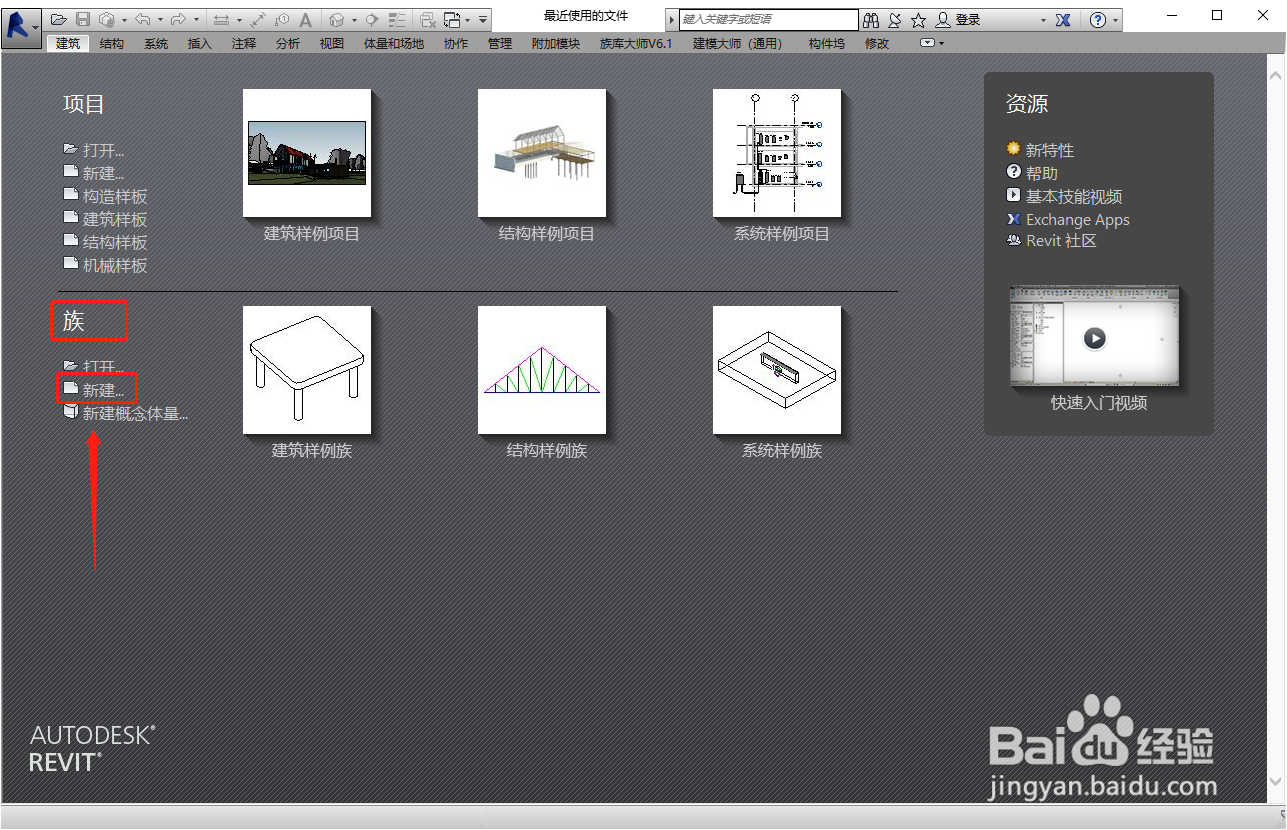

首先，打开revit2016，新建族。

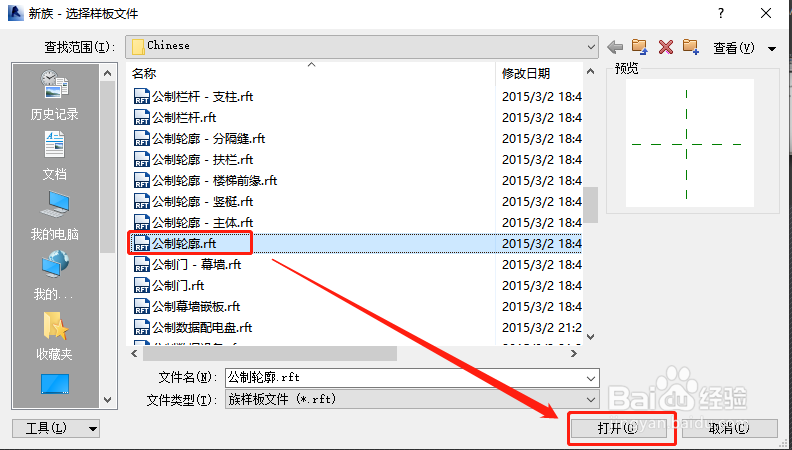

在“新族”窗口中，选择公制轮廓，然后打开。

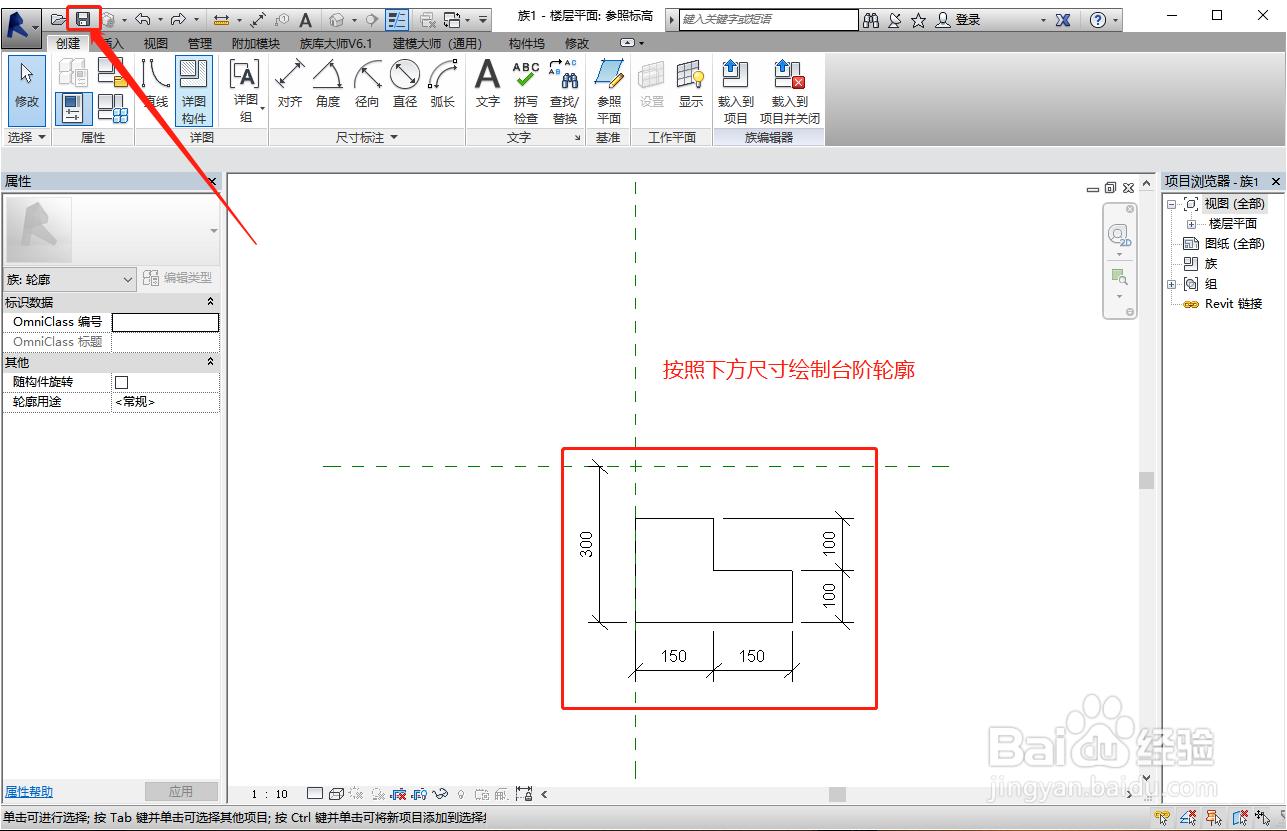

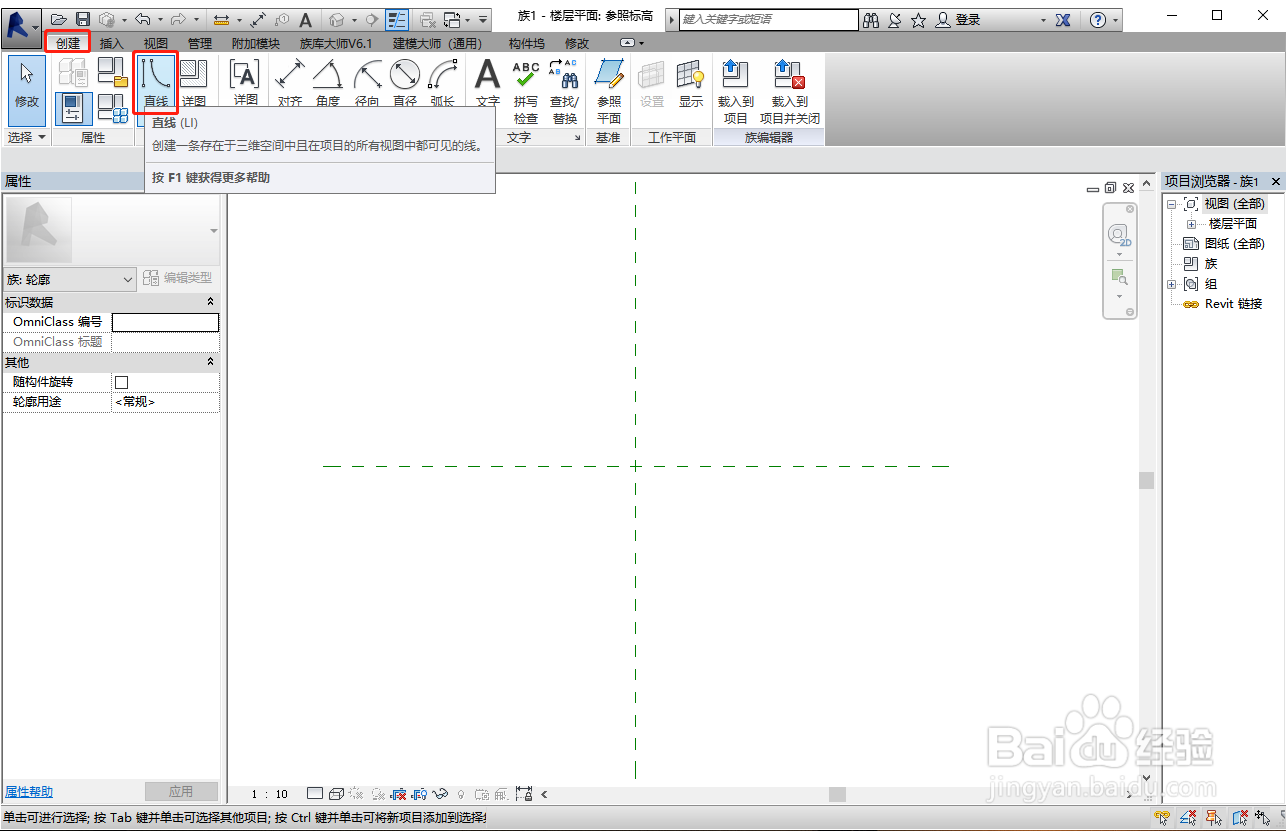

依次选择创建-直线命令，在绘图区绘制台阶轮廓，点击保存按钮。

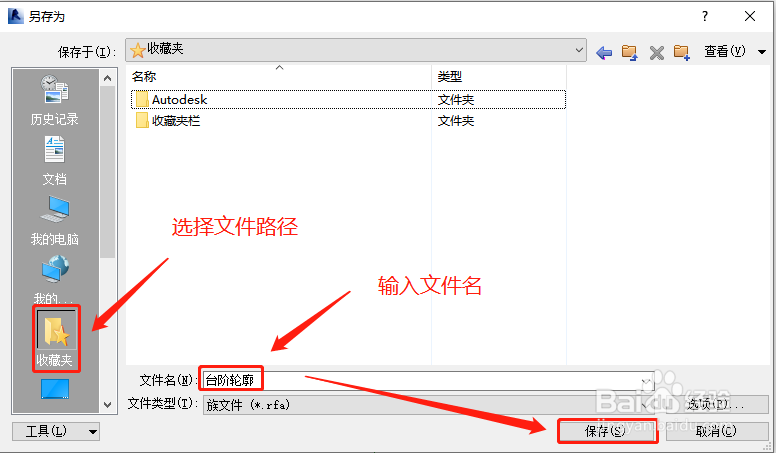

在另存为对话框中，文件名输入为“台阶轮廓”，然后选择保存路径，点击保存，完成台阶轮廓的绘制。

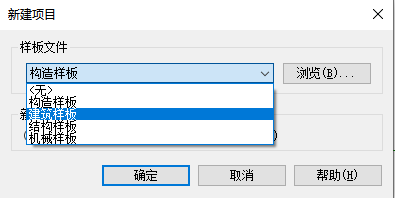

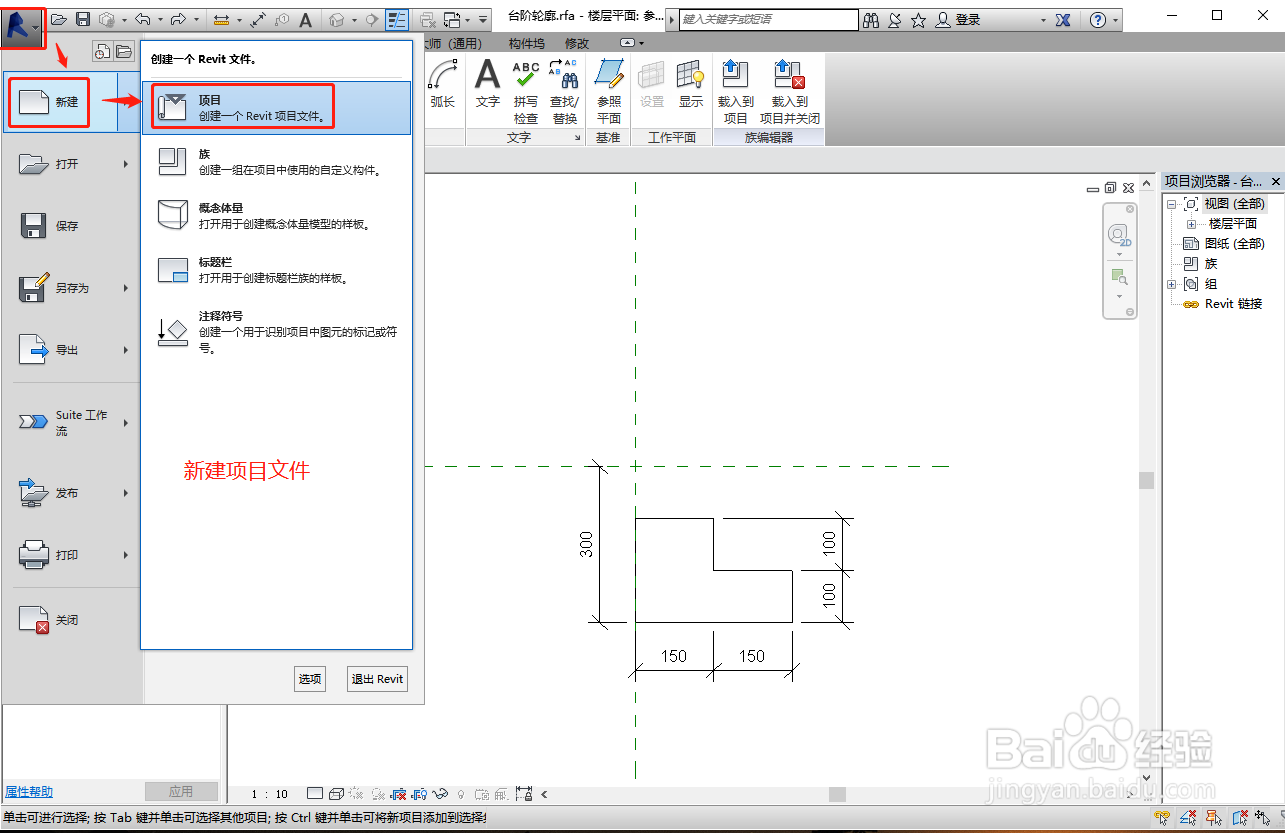

步骤2：绘制楼板点击软件左上角的R图标，依次选择新建-项目-建筑样板选项，新建一个项目文件。

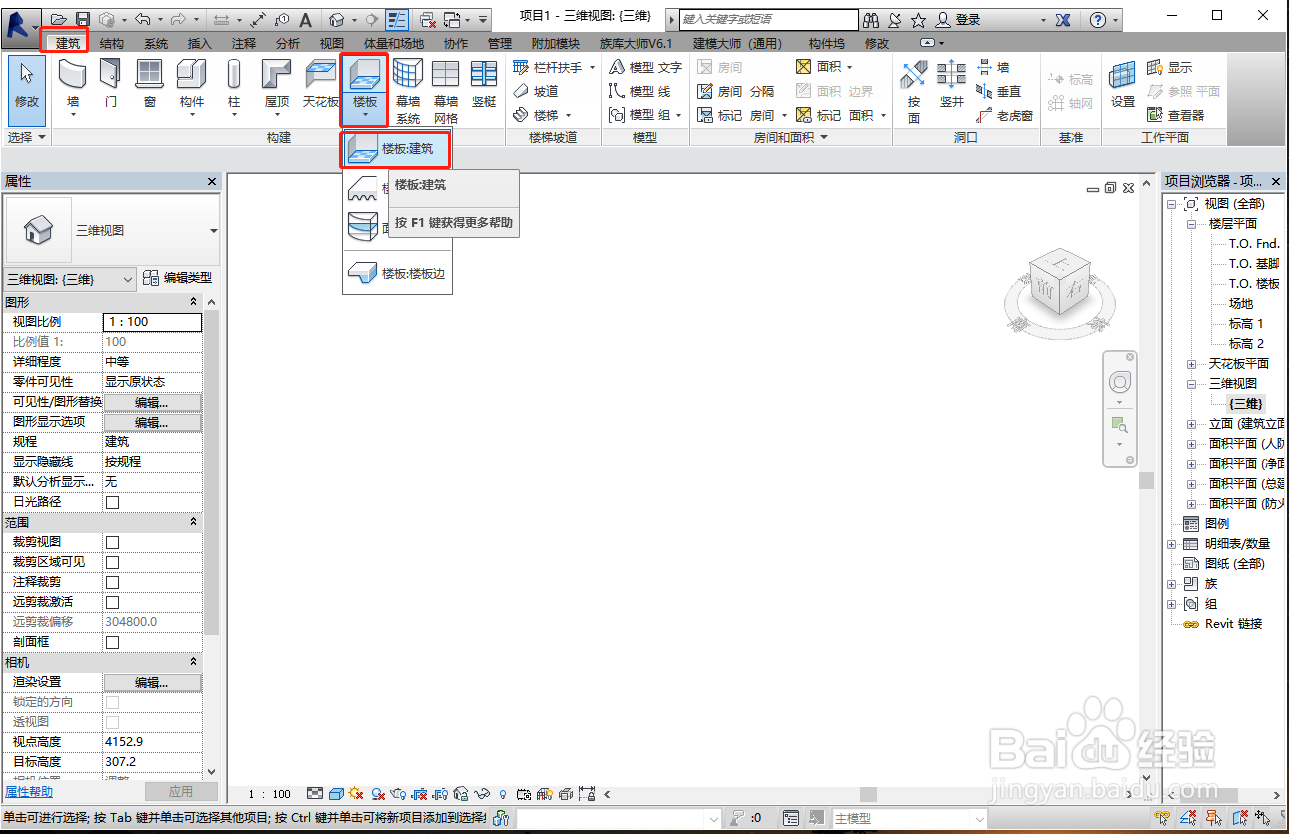

在标高1视图下，依次选择建筑-楼板-楼板：建筑命令。

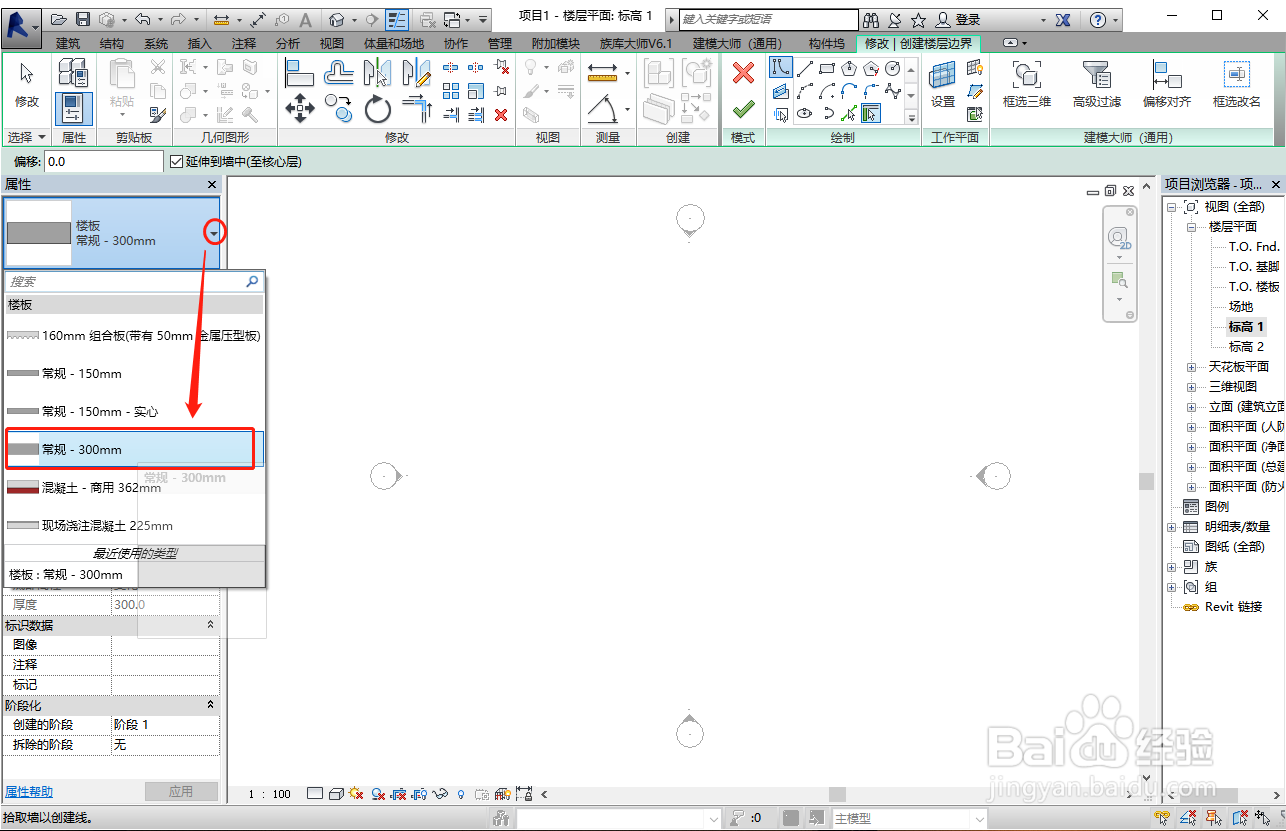

在属性窗口中，点击“倒三角”，选择“常规-300”。

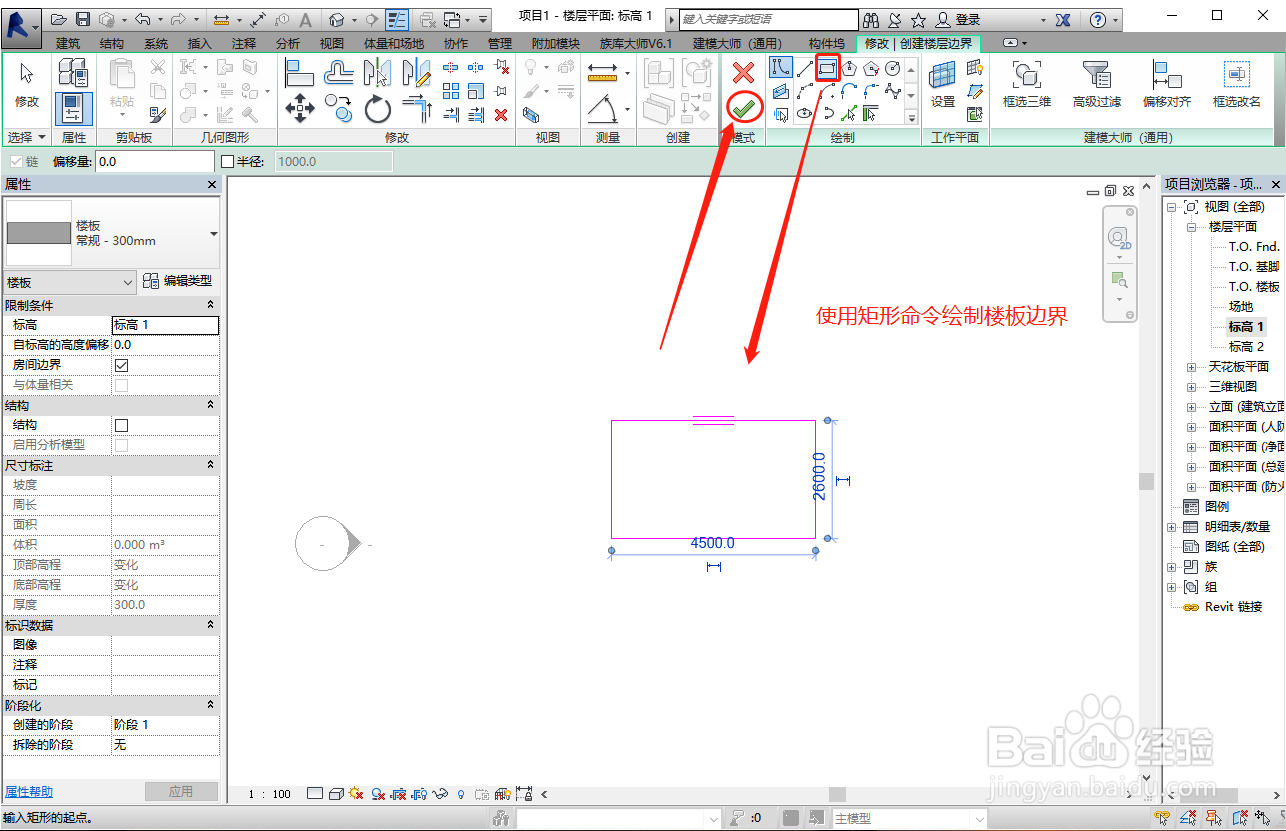

在绘图区，使用矩形命令，绘制楼板边界，点击“√”完成楼板的绘制。

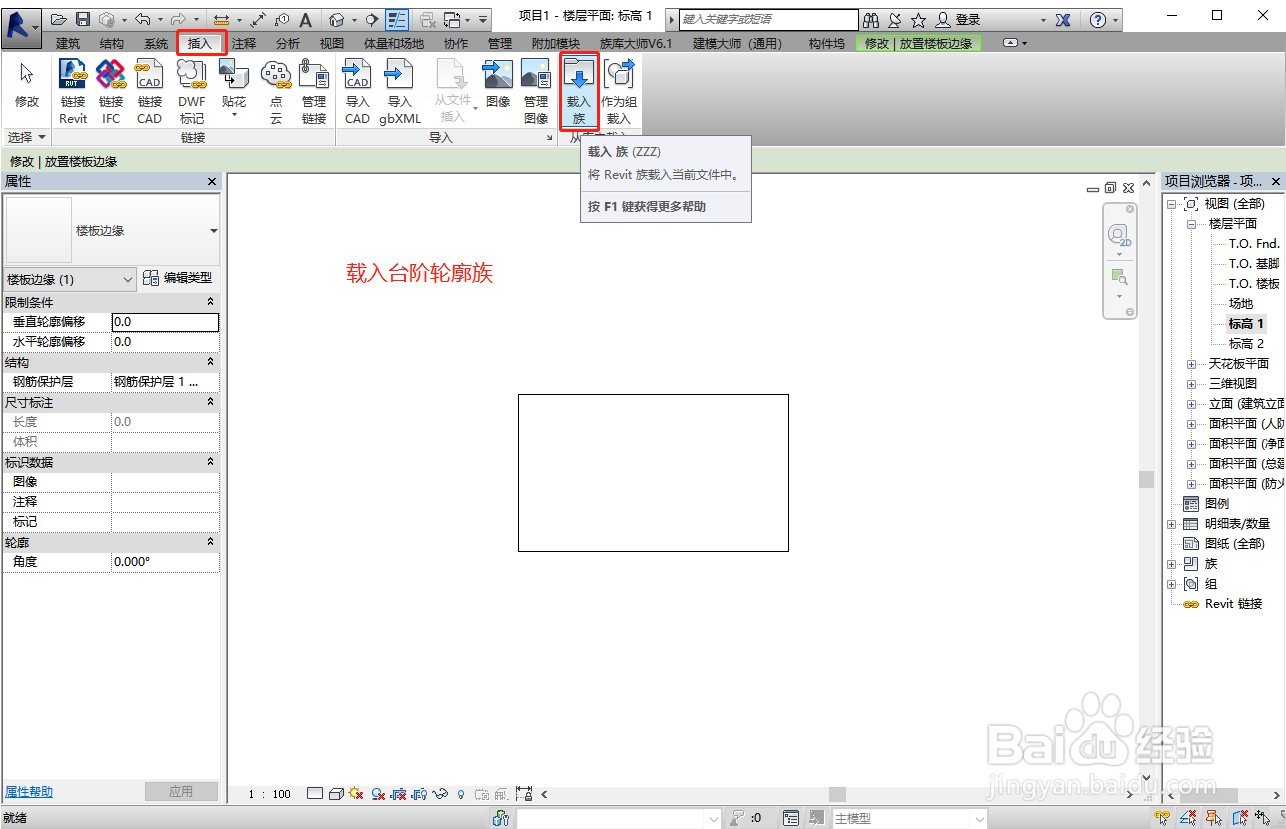

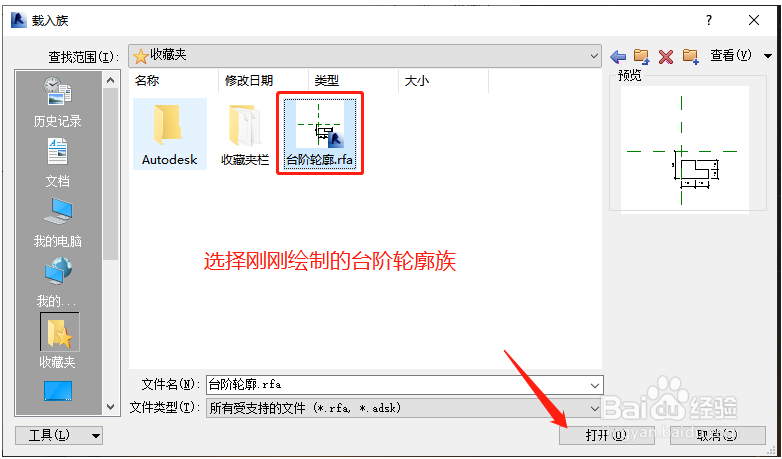

步骤3：添加楼板边依次选择插入-载入族命令，选择刚刚绘制的台阶轮廓族，点击打开。

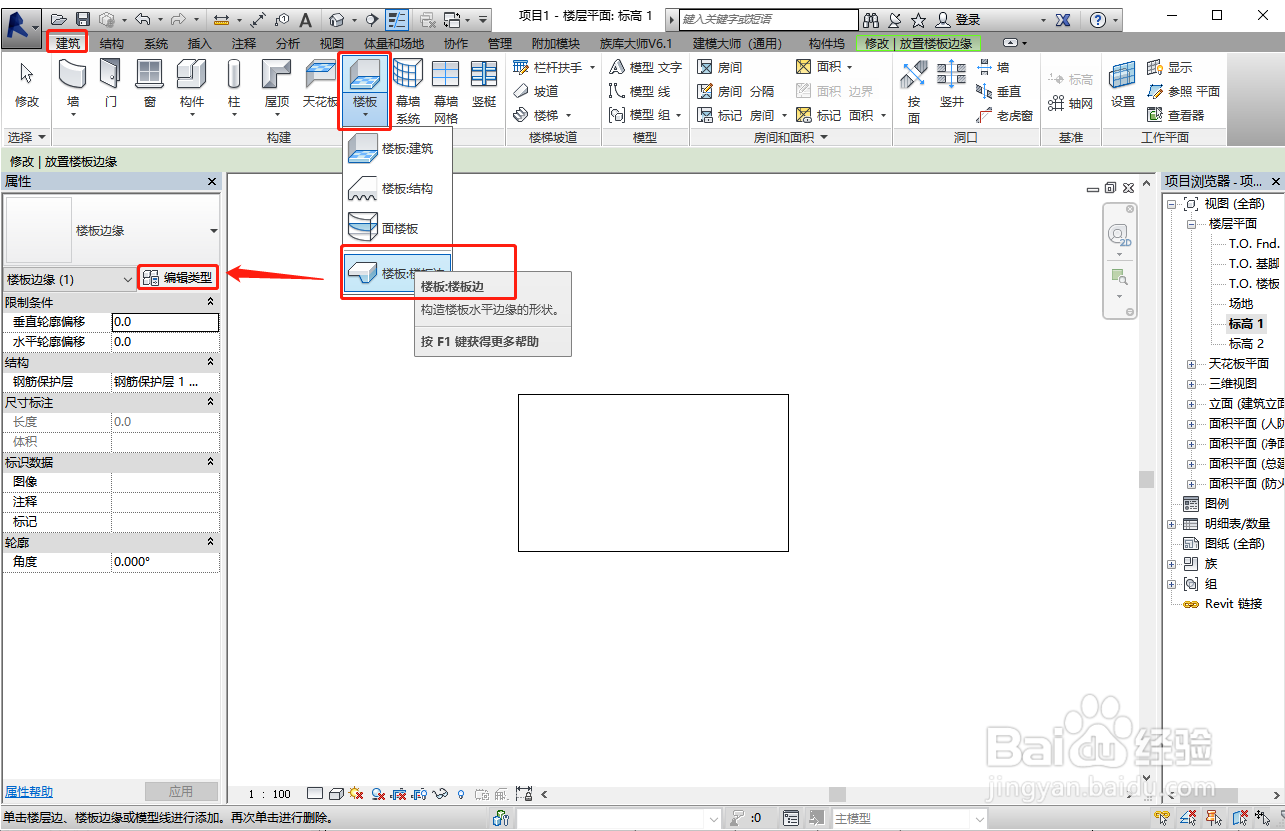

依次选择建筑-楼板-楼板：楼板边命令，然后点击属性窗口中的编辑类型按钮。
在类型属性窗口中的轮廓选项中，选择“台阶轮廓”，点击确定。

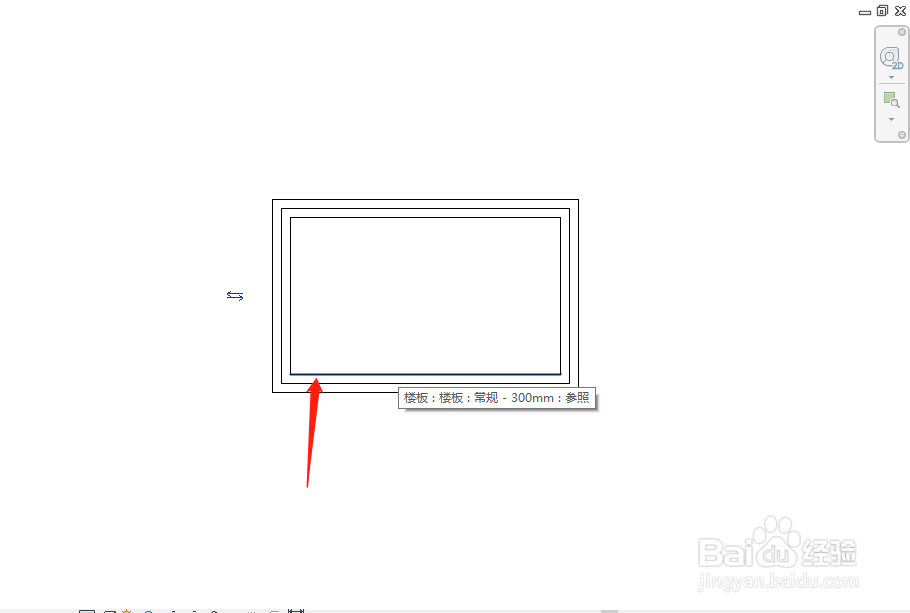

依次点击四个楼板边缘，将台阶放置在楼板边缘上。

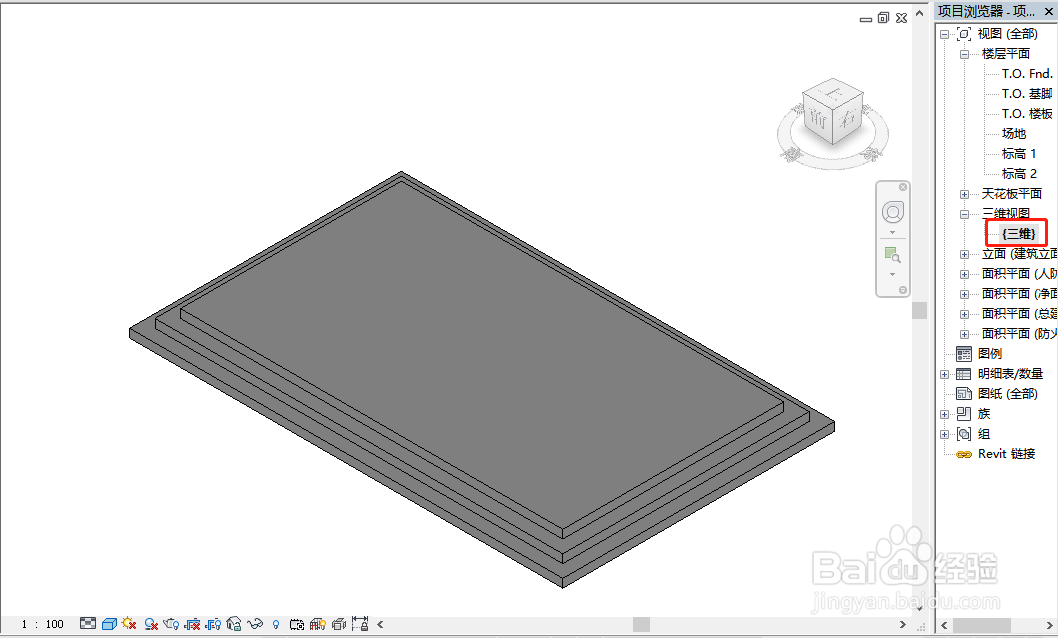

完成台阶的绘制转到三维视图，台阶绘制完成。
