    CAD墙体制图如何合并多线结合的部位?

    来源:网络收集  点击:  时间:2024-04-14
    【导读】:
    CAD墙体绘制,怎么样合并多线结合的部位,这个有两种情况可以处理。工具/原料more电脑:win10专业版CAD:2010版多线命令“ML”方法/步骤1/6分步阅读

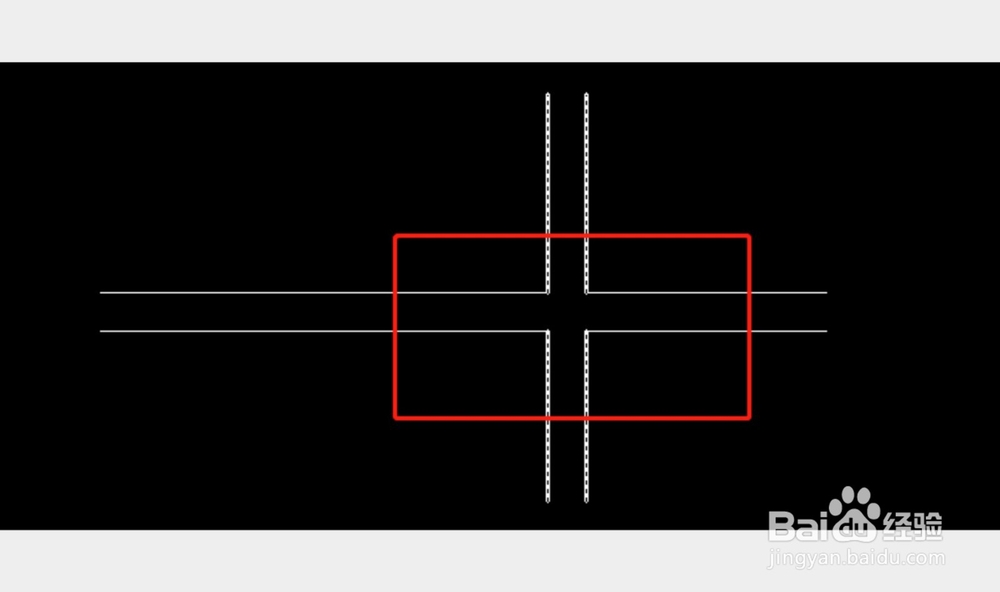

    第一种的情况是根据单个线条来绘制的,每个都是一个单独的线条。

    2/6

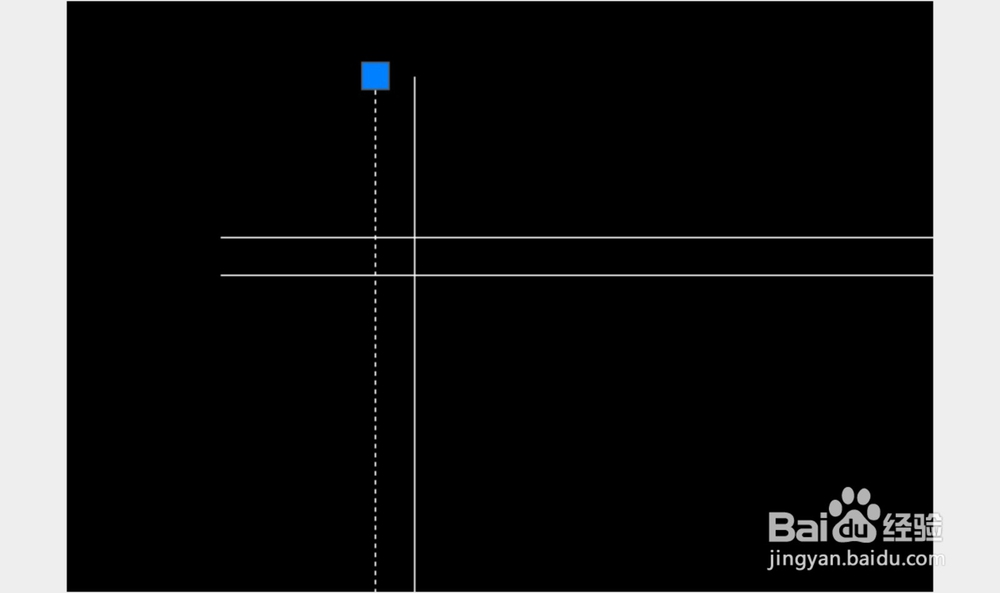

    我们可以使用“F”命令来合并他们。执行F命令之后,依次点击需要合并的两条线。

    3/6

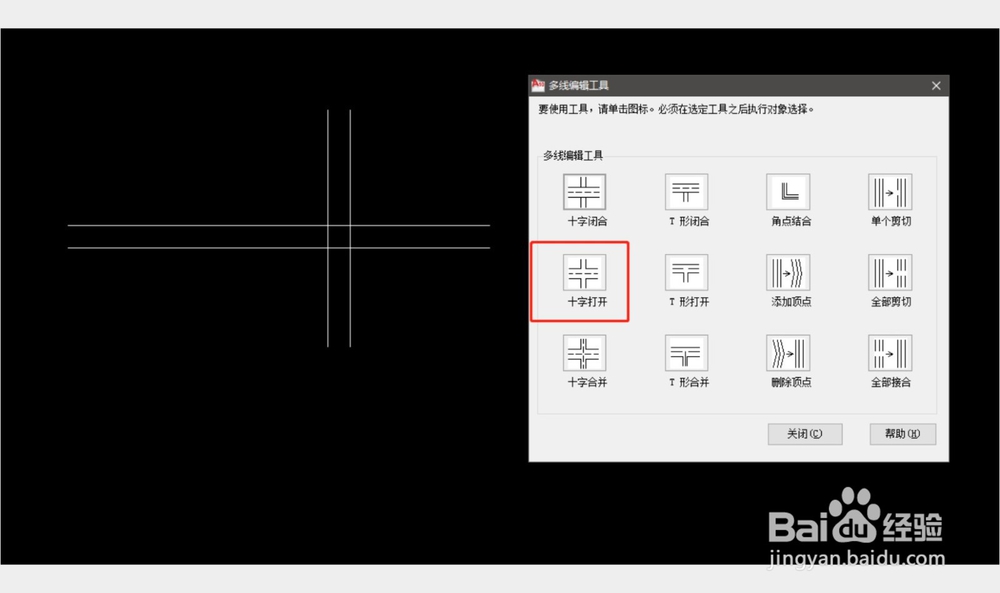

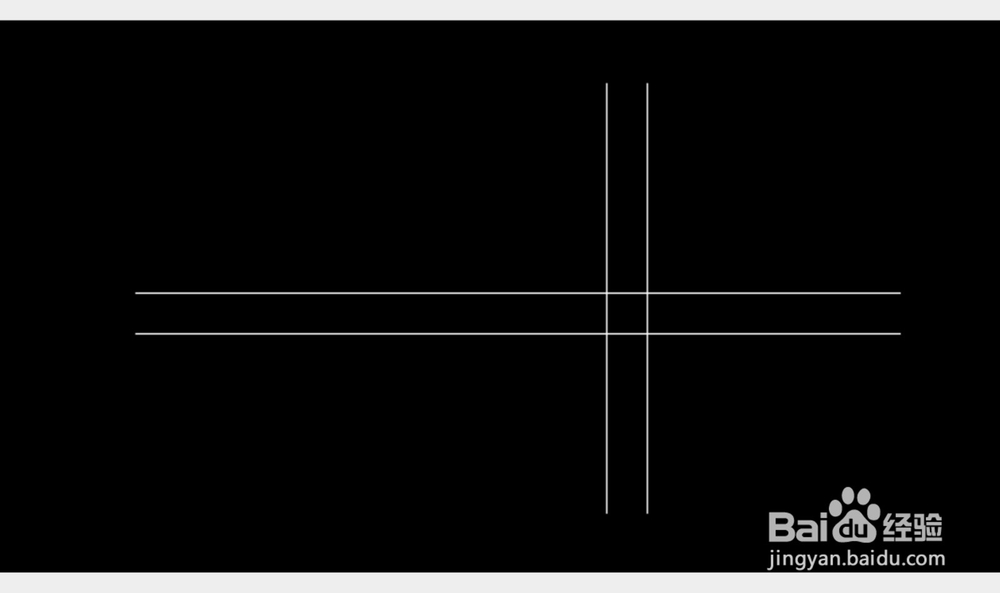

    如果是使用多线命令“ML”绘制的墙体,如图这样。

    4/6

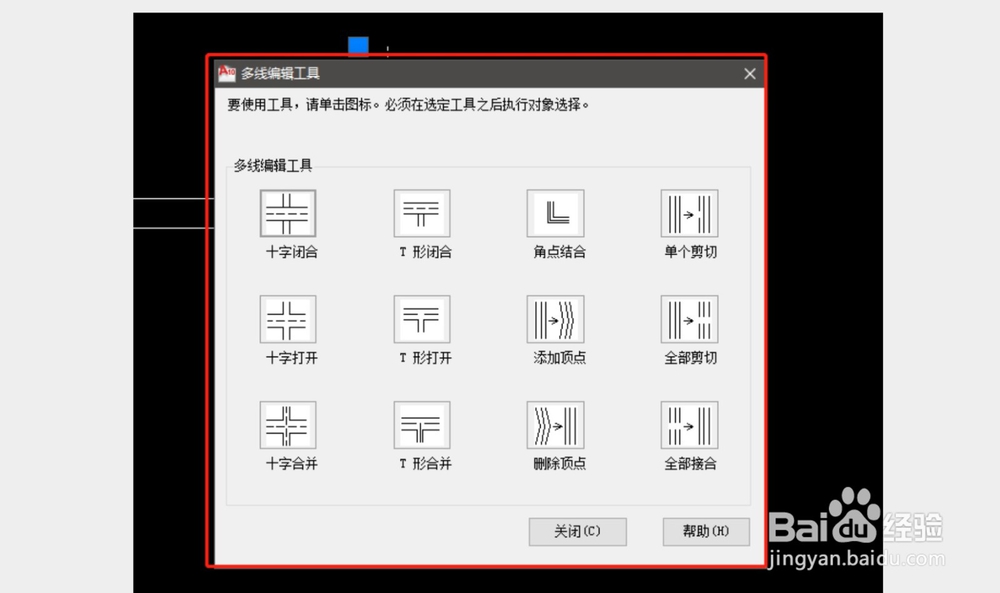

    我们直接双击绘制的墙线,就会出现多线编辑界面。

    5/6

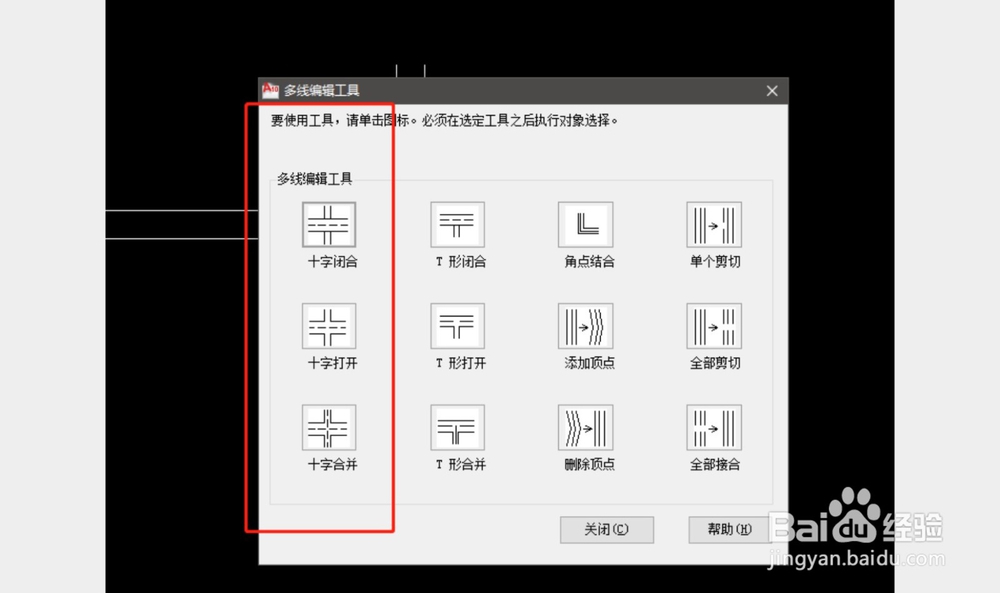

    我们选择适合的情况即可,比如这个的十字相交情况。

    6/6

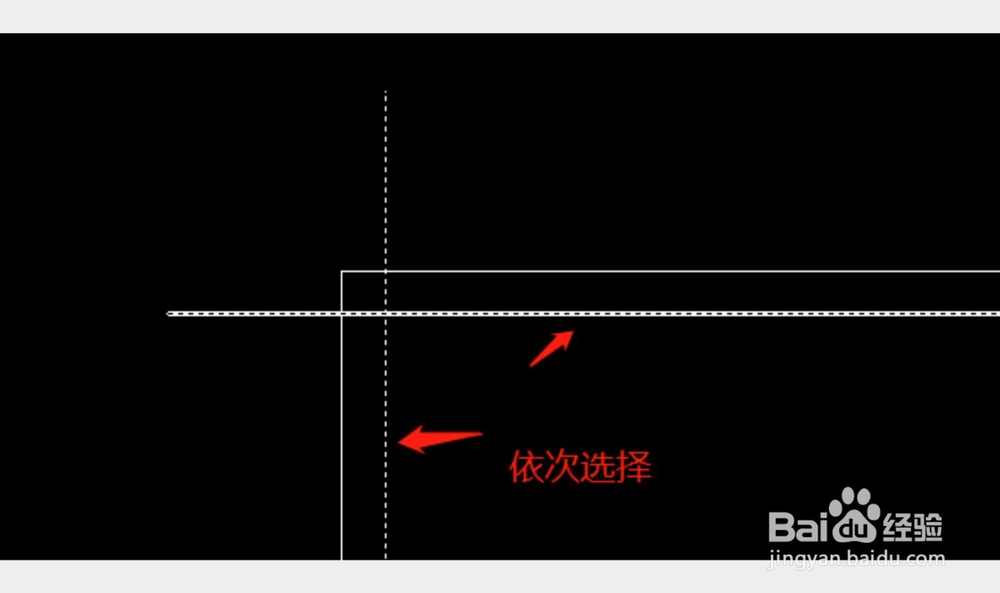

    我们点击十字打开,然后依次选择这两条墙线即可自动合并。

    总结:1/1

    1、第一种的情况是根据单个线条来绘制的,每个都是一个单独的线条。

    2、我们可以使用“F”命令来合并他们。

    3、使用多线命令“ML”绘制的墙体,直接双击绘制的墙线,就会出现多线编辑界面。

    4、选择适合的情况,比如这个的十字相交情况。

    5、点击十字相交,然后依次选择这两条墙线即可自动合并。

    注意事项

    Tips:这个也适用其他版本的CAD

    Tips:ML绘制的墙线,双击即可选择修改条件

    CAD墙线合并
