使用CAD绘制脚踏开关图形符号
来源:网络收集 点击: 时间:2024-04-14【导读】:
介绍使用CAD绘制脚踏开关图形符号的具体步骤。品牌型号:win7系统版本:CAD2017方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
CAD制图脚踏开关绘制脚踏开关脚踏开关图形脚踏开关符号

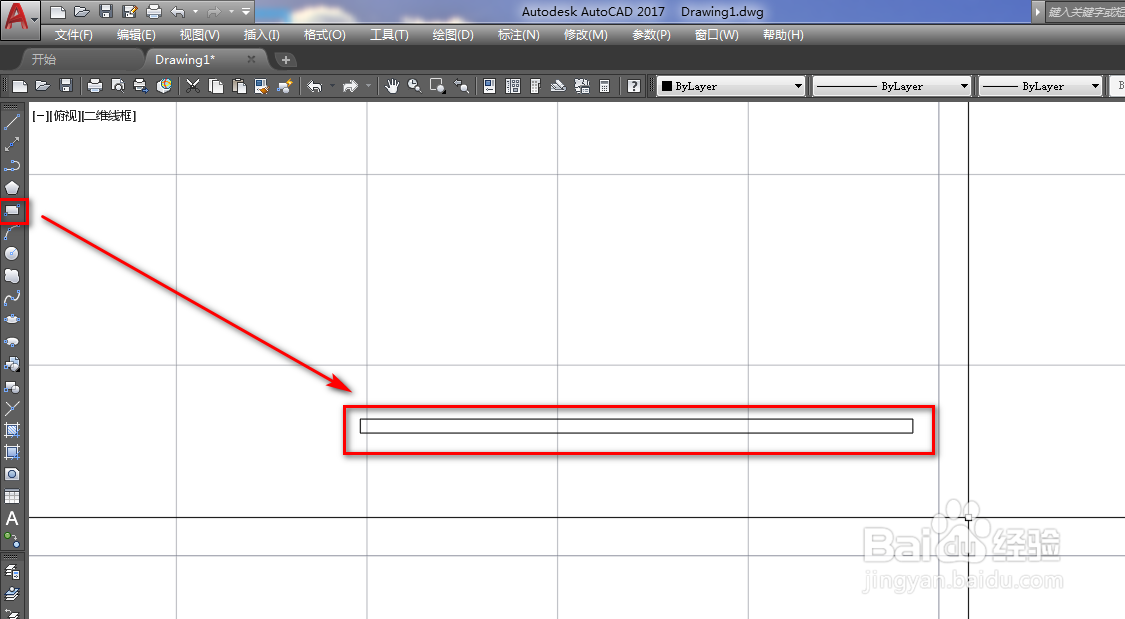

打开CAD,使用矩形工具绘制一个矩形,如下图。

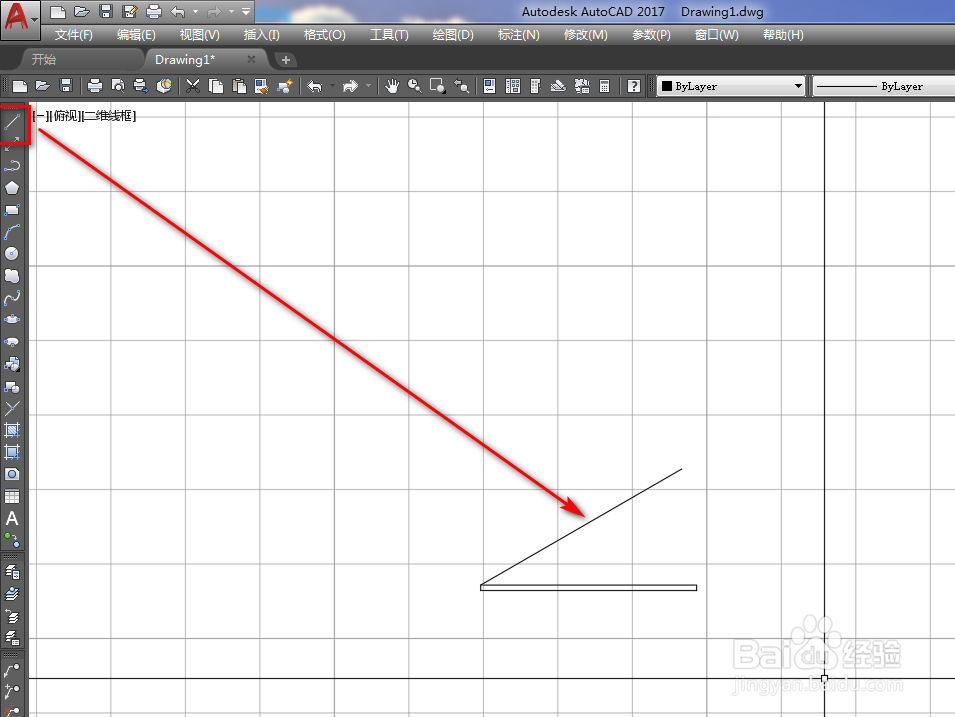

使用直线工具,绘制一条倾角为30度的斜线,如下图。

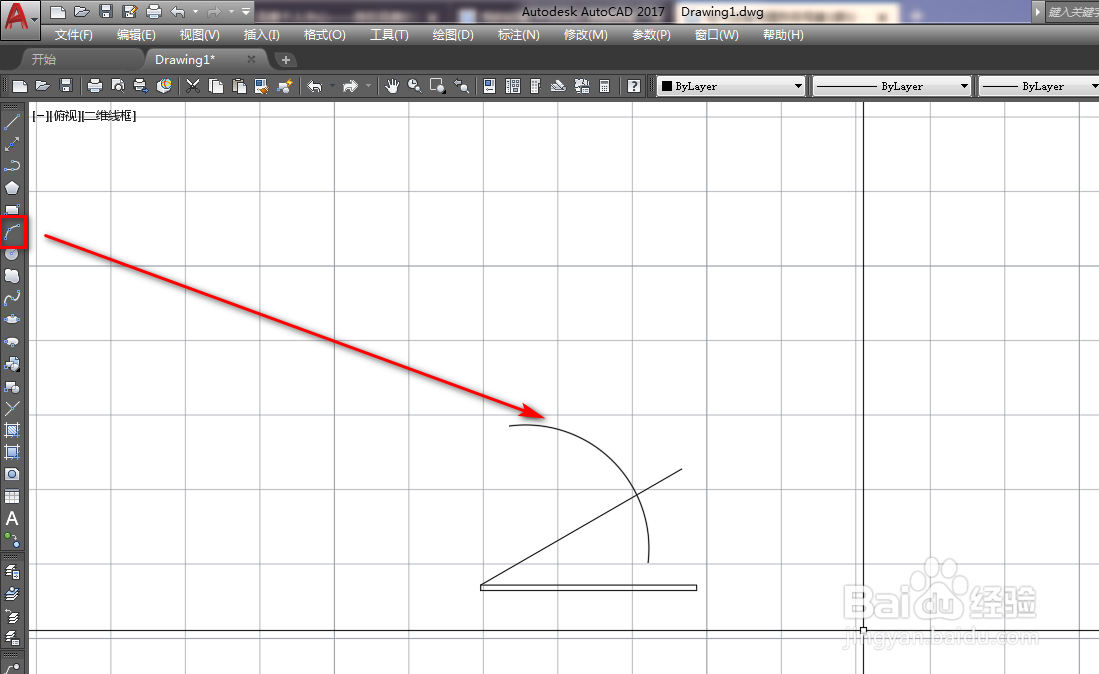

使用弧工具,绘制一条弧与斜线相交,如下图。

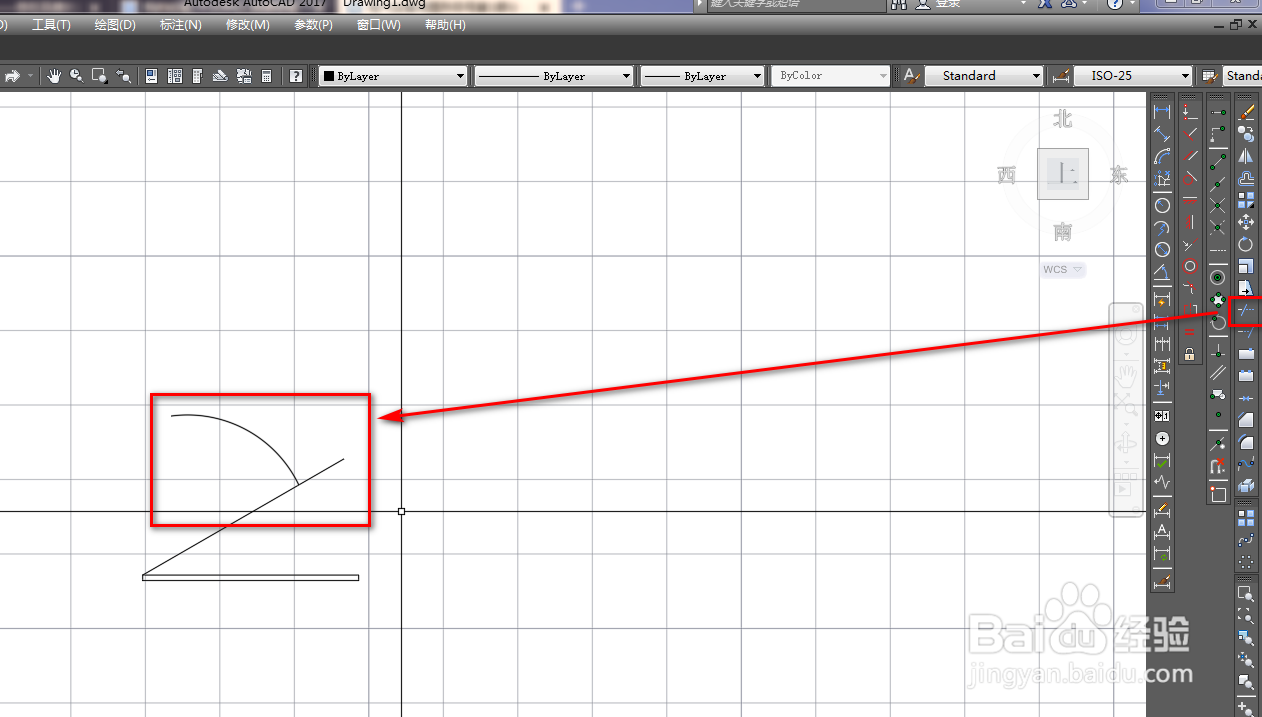

使用修剪工具,将多余的弧修剪掉,如下图。

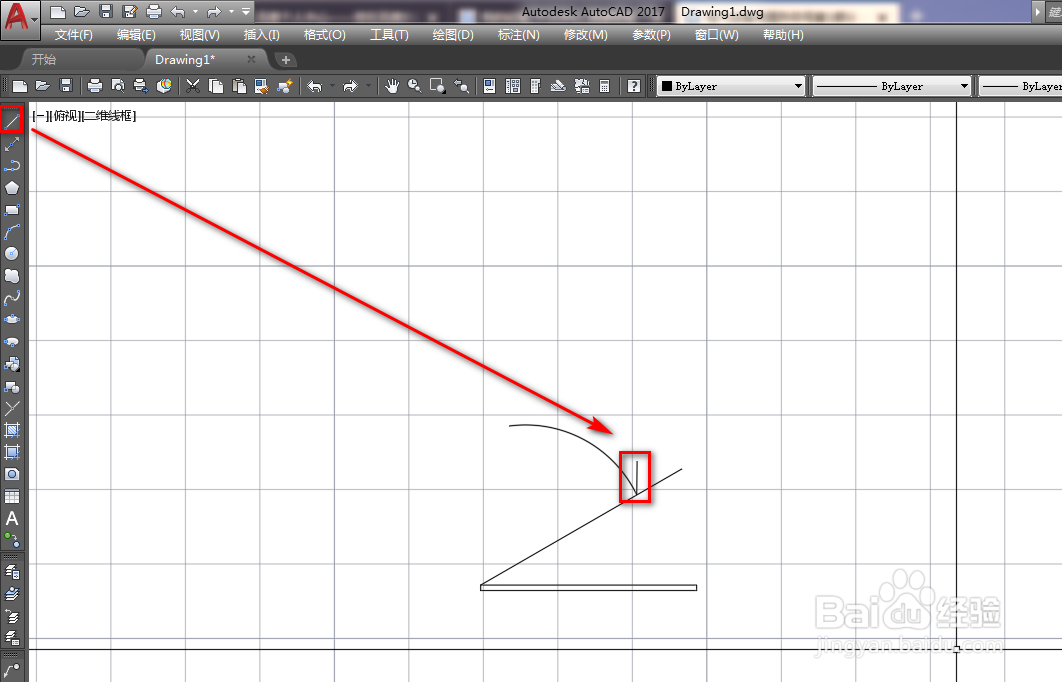

使用直线工具,绘制一条短线,如下图。

使用镜像工具,将短的竖线沿着弧做镜像,如下图。

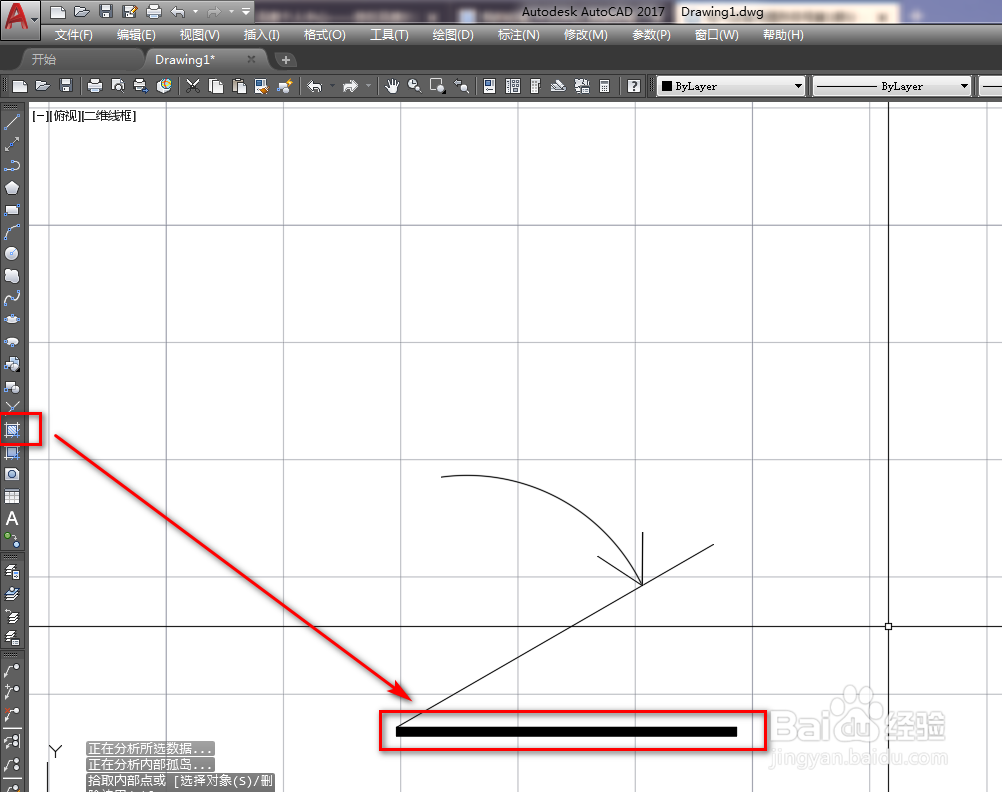

使用填充工具,将矩形填充为实体黑色,就完成了脚踏开关图形符号的绘制,如下图。
