今天看见有人在问，在用solidworks做工程图的时候，怎么标注球的直径呢，下面笔者就来介绍一下。工具/原料moresolidworks方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

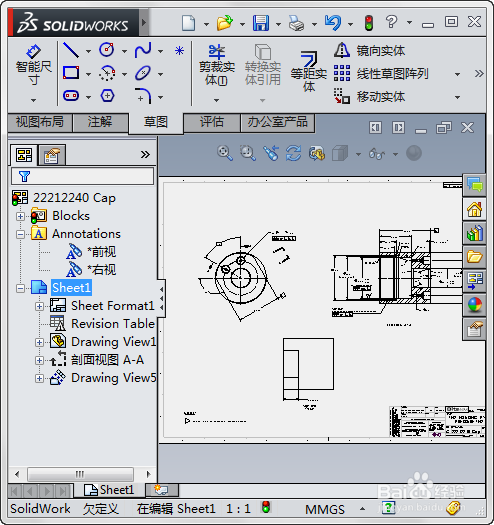

打开一个solidworks工程图，如图所示
2/7先在草图中用智能尺寸标注出该球的圆形直径，如图所示

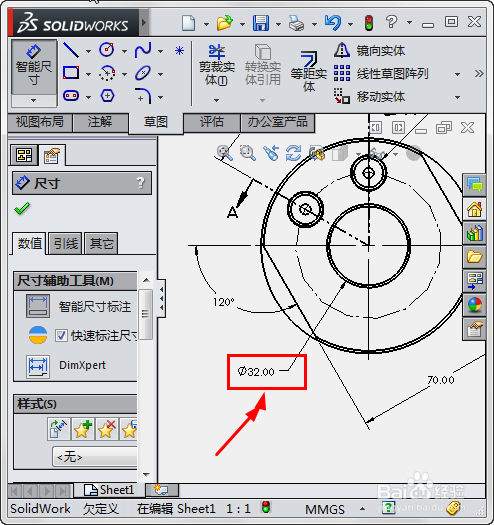

3/7已经标注出了该球形的圆形直径，如图所示

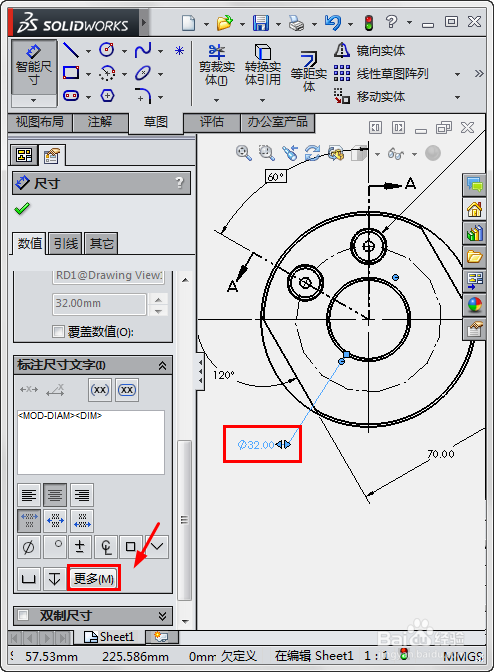

4/7再选中该尺寸，左侧弹出该尺寸的信息，在下方点击更多，如图所示

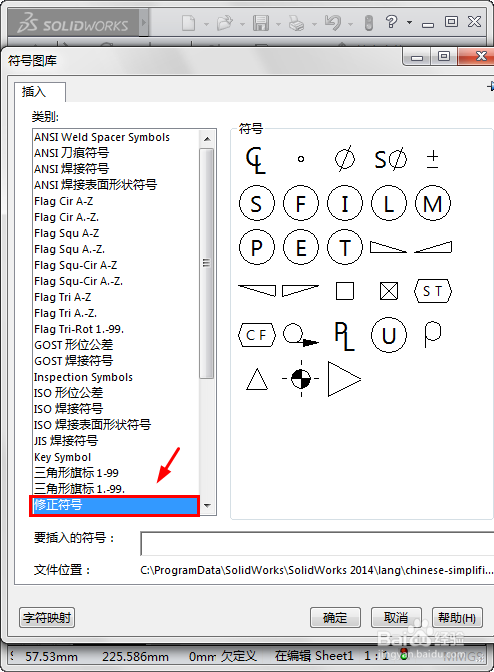

5/7在插入符号栏目中找到修正符号，如图所示

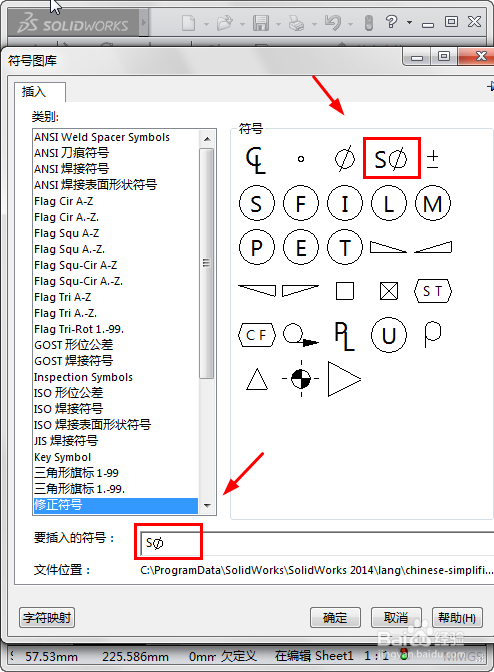

6/7选择球形尺寸符号，确定，如图所示

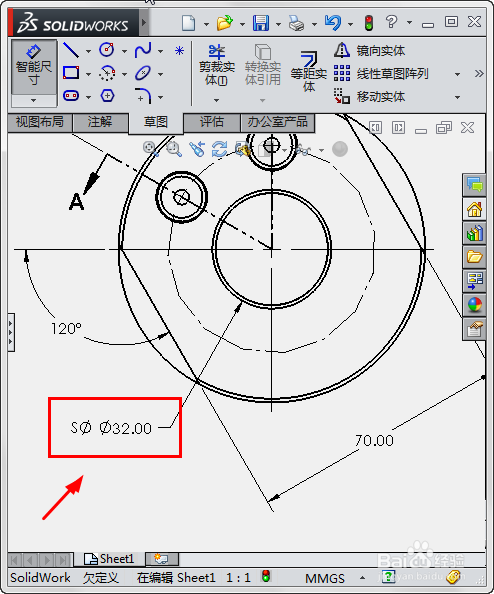

7/7返回工程图界面，球形尺寸符号就标注好了，如图所示
注意事项在尺寸中插入修正符号中的球形直径。
Sφ就行球形直径符号。
